Đầu nối ngã tư Inox 304 4 đầu siết ống 6 mm

Đầu nối ngã tư Inox 304 4 đầu siết ống 6 mm

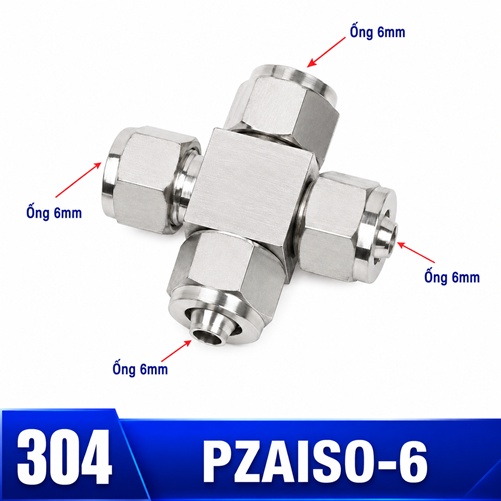

Mã PZAISO-6 là cấu hình bốn hướng cho ống có đường kính ngoài 6 mm, vật liệu Inox 304. Trọng tâm lựa chọn của cỡ này là đi ống gọn trong tủ máy và giữ khả năng tiếp cận. Sản phẩm chỉ nên được chốt khi bốn nhánh cùng OD 6 mm và cơ chế siết ống đúng với yêu cầu lắp đặt.

Thiết kế từ cửa tủ đi vào

Với ống OD 6 mm, bốn nhánh có thể được dẫn trong máng hẹp, nhưng ngã tư vẫn cần vùng mở để thao tác. Đặt nó gần cửa kiểm tra hoặc trên mặt phẳng dễ tiếp cận sẽ tốt hơn giấu sau bó dây. Nên để nhãn nhánh quay ra ngoài và tránh cho ống khí cọ liên tục vào cạnh kim loại.

So với cỡ 4 và 8 mm

Cỡ 6 mm khác 4 mm ở không gian uốn và OD thực; khác 8 mm ở kích thước tuyến và phụ kiện phối hợp. Không dùng đầu 6 mm như một bộ chuyển cỡ. Khi nhánh kế bên dùng OD khác, bố trí đầu giảm đúng loại và giữ nó ngoài vùng bị che bởi dây điện hoặc máng cáp.

Lắp trong không gian hẹp

Chuẩn bị đủ chiều dài bốn đoạn ống ngoài tủ, cắt vuông và đánh dấu đầu. Đưa cặp ống khó tiếp cận vào trước, sau đó gắn thân ngã tư lên vị trí đỡ và hoàn tất cặp còn lại. Trình tự này hạn chế phải xoay dụng cụ giữa bốn nhánh. Trước khi đóng cửa tủ, kiểm tra rằng cửa không ép lên ống.

Bảo trì không làm xáo trộn dây dẫn

Chụp ảnh hoặc đánh số bốn nhánh trước khi tháo. Chỉ giải phóng tuyến cần xử lý và giữ các ống còn lại bằng kẹp riêng, không buộc chung vào dây điện. Sau khi lắp lại, thử kín rồi đóng tủ; một kiểm tra cuối khi cửa đóng giúp phát hiện tuyến bị kẹp hoặc đổi bán kính uốn.

Sắp xếp ngã tư 6 mm trong tủ điều khiển

Đặt phụ kiện ở tầng khí nén, tách khỏi vùng đấu dây và điểm sinh nhiệt. Bốn ống nên đi vào máng theo hướng có thể theo dõi bằng mắt. Nếu cổng phía sau bị khuất, dùng gương kiểm tra hoặc đổi hướng thân trước khi hoàn thiện; không chấp nhận cổng không thể quan sát trong lần thử đầu.

Quản lý nhãn nhánh nhỏ

Chọn ký hiệu ngắn, đặt trên ống đủ xa để không cản dụng cụ. Màu nhãn cần khác dây điện kế bên. Sơ đồ cửa tủ nên chỉ rõ bốn cổng theo chữ A–D vì tên thiết bị dài khó đọc trong vùng chật. Khi thay ống, chuyển nhãn sau khi xác nhận đúng tuyến.

Kiểm tra lúc đóng cửa

Cụm có thể kín khi cửa mở nhưng bị ép khi cửa đóng. Quan sát khe hở, đóng chậm và dừng nếu ống dịch chuyển. Mở lại để xem có vết cọ hoặc nếp gấp. Nếu cửa tác động lên tuyến, dời kẹp hay tâm giao; không dùng dây rút kéo mạnh ống khỏi quỹ đạo.

Ghi chú hiện trường dành riêng cho 6 mm

Bên trong tủ, bố trí PZAISO-6 theo hướng đọc nhãn từ cửa mở. Sau khi bó dây và hoàn thiện máng, chụp lại cụm khí để xác nhận không có vật tư điện đè lên bốn tuyến nhỏ. Rà thêm khoảng cách tới terminal và đánh dấu tuyến khí bằng màu riêng để tránh nhầm với cáp tín hiệu khi xử lý sự cố.

Đối chiếu với các cỡ liền kề

Cỡ 4 mm giúp cụm nhỏ hơn nhưng không nhận ống 6 mm; cỡ 8 mm yêu cầu toàn bộ giao diện OD 8 mm. Chọn theo phép đo, không theo ước lượng bằng mắt.

Kiểm tra trước khi đưa vào vận hành

• Xác nhận hệ thống đã được cô lập và xả năng lượng.
• Kiểm tra bốn đầu ống sạch, tròn, không xước sâu và được cắt vuông.
• Đưa từng ống vào thẳng trục; không dùng thân nối để kéo các tuyến về tâm.
• Rà khoảng hở cho dụng cụ và bán kính uốn quanh cả bốn phía.
• Thử kín từng cổng theo quy trình của hệ thống; xả áp hoàn toàn trước mọi điều chỉnh.

Lựa chọn cơ chế và vật liệu thay thế

Nếu yêu cầu tháo lắp nhanh, so sánh với ngã tư Inox 304 dùng bốn đầu ghim ống. Nếu thiết kế quy định hạt bắp, xem cụm chia bốn hướng bằng cơ chế siết hạt bắp. Khi môi trường cần vật liệu khác, tham khảo ngã tư vật liệu đồng có bốn đầu siết ống hoặc hỏi về bản Inox 316 bốn nhánh siết ống; không thay vật liệu nếu chưa rà tương thích.

Điều hướng theo cấu hình thực tế

Quay về nhóm ngã tư Inox 304 bốn đầu siết ống 4–12 mm để so sánh toàn bộ dải. Các lựa chọn khác: đầu chia OD 12 mm; ngã tư cho bốn ống 10 mm; cấu hình siết ống 8 mm; nút giao ống 4 mm.

Câu hỏi thường gặp cho cỡ 6 mm

Cỡ 6 mm được hiểu theo kích thước nào?

Đó là đường kính ngoài của ống đi vào mỗi trong bốn cổng, không phải cỡ ren và không phải đường kính trong của ống.

Có thể ghép một nhánh 4 mm vào sản phẩm này không?

Không lắp trực tiếp. Nếu sơ đồ có nhánh khác OD, cần đầu giảm đúng cấu hình và vị trí chuyển cỡ phải dễ kiểm tra.

Vì sao phải kiểm tra cả bốn đầu ống?

Mỗi cổng là một điểm làm kín độc lập. Một đầu cắt lỗi hoặc một ống bị ô-van có thể gây rò dù ba nhánh còn lại được lắp đúng.

Có nên đặt ngã tư sát tường?

Chỉ khi vẫn đủ khoảng thao tác cho bốn cơ cấu siết, đủ bán kính uốn và có thể quan sát từng cổng trong lần thử kín.

Thông tin nên gửi khi yêu cầu báo giá

Gửi mã PZAISO-6, số lượng, OD 6 mm, vật liệu hoặc mã ống, môi chất, điều kiện vận hành, ảnh bố trí và yêu cầu giao hàng. Nếu chưa chắc cơ chế, kèm ảnh đầu nối đang dùng để phân biệt siết ống, ghim ống và siết hạt bắp. Dữ liệu này giúp kiểm tra đúng cấu hình trước khi đặt.
