Đầu nối ngã tư Inox 304 4 đầu siết ống 12 mm

Đầu nối ngã tư Inox 304 4 đầu siết ống 12 mm

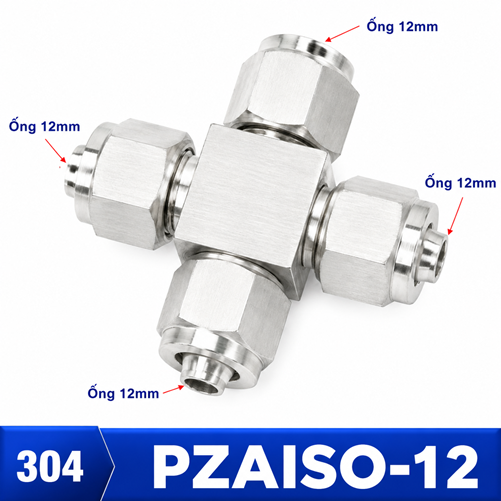

Mã PZAISO-12 là cấu hình bốn hướng cho ống có đường kính ngoài 12 mm, vật liệu Inox 304. Trọng tâm lựa chọn của cỡ này là đường phân phối OD 12 mm và kiểm soát tải cơ học. Sản phẩm chỉ nên được chốt khi bốn nhánh cùng OD 12 mm và cơ chế siết ống đúng với yêu cầu lắp đặt.

Bắt đầu từ tải của bốn tuyến ống

Ống OD 12 mm tạo thành bốn nhánh có kích thước đáng kể quanh một tâm giao. Vì vậy cấu hình này nên được xem như một nút phân phối cần giá đỡ và khoảng bảo trì, không chỉ là một phụ kiện vặn vào rồi để bó ống tự treo. Vị trí hợp lý là nơi bốn nhánh có thể tỏa ra tương đối thẳng, được kẹp giữ độc lập và không ép thân nối sát vách.

Khi nào nên chọn 12 mm

Chọn khi cả bốn tuyến đã được thiết kế dùng ống có đường kính ngoài 12 mm, vùng lắp đủ rộng và nhu cầu phân phối cần bốn hướng tại cùng một cao độ. Cỡ này hữu ích khi muốn tránh chuỗi hai hoặc ba đầu T tạo nhiều đoạn nối. Không chọn chỉ vì muốn dự phòng lưu lượng; nếu phần còn lại dùng 8 hoặc 10 mm, các đầu giảm phát sinh có thể làm sơ đồ phức tạp hơn.

Kiểm soát sai lệch trong lắp đặt

Đặt thân nối ở tư thế cuối, gá nhẹ hai nhánh đối diện, sau đó cân tâm rồi mới đưa hai nhánh còn lại vào. Cách làm này giúp phát hiện sớm một tuyến bị ngắn, lệch cao độ hoặc kéo chéo. Sau khi siết, quan sát từ hai phương vuông góc. Nếu ống cong ngay tại miệng cổng, cần sửa giá đỡ hoặc chiều dài ống thay vì dùng lực siết để ép thẳng.

Kiểm tra kín cho nút chia lớn

Chia việc kiểm tra thành bốn điểm, đánh số từng cổng và tăng điều kiện thử theo quy trình của hệ thống. Ghi nhận cổng nào được tháo lắp trong bảo trì, vì rò có thể xuất hiện do đầu ống xước hoặc bị ô-van. Luôn xả áp trước khi chạm, tháo hay siết lại.

Giảm tải lên thân nối trong mạng 12 mm

Hãy coi mỗi ống là phần tử có thể kéo, đẩy hoặc xoắn tâm giao. Bốn lực nhỏ cộng lại vẫn làm thân lệch khi máy rung. Giá kẹp nên giữ ống chứ không cản trở thao tác. Với tuyến đi từ trên xuống, tránh để trọng lượng đoạn ống truyền vào cổng phía trên.

Soát bản vẽ trước khi cắt

Đánh dấu chiều dài hữu dụng từ kẹp gần nhất tới tâm. Nhánh quá ngắn khó bù sai số; nhánh quá dài dễ võng. Chừa phần đầu sạch để có thể cắt lại trong bảo trì. Với OD 12 mm, không gian thay ống quan trọng hơn cố làm cụm nhỏ nhất.

Tình huống không phù hợp

Nếu bốn tuyến phải rẽ ngay theo bốn cao độ khác nhau, ngã tư phẳng có thể làm ống chồng nhau. Nếu chỉ một nhánh dùng 12 mm còn ba nhánh nhỏ hơn, cấu trúc đồng cỡ phát sinh nhiều đầu giảm. Nếu không thể tiếp cận cổng phía sau, nên đổi sơ đồ hoặc chia điểm phân phối.

Ghi chú hiện trường dành riêng cho 12 mm

Trong khoang máy rộng, ưu tiên đặt mã PZAISO-12 trên gá riêng và ghi hướng cấp tại cổng nguồn. Một vòng kiểm tra sau giai đoạn chạy ban đầu giúp phát hiện kẹp ống bị dịch hoặc bó ống gây tải lệch.

Đối chiếu với các cỡ liền kề

Cỡ 10 mm là phương án liền kề nhỏ hơn, nhưng chỉ thay thế được khi toàn bộ ống và thiết kế đã chuyển sang OD 10 mm. Không ép ống 10 mm vào cổng 12 mm hoặc bù bằng quấn vật liệu.

Kiểm tra trước khi đưa vào vận hành

• Xác nhận hệ thống đã được cô lập và xả năng lượng.
• Kiểm tra bốn đầu ống sạch, tròn, không xước sâu và được cắt vuông.
• Đưa từng ống vào thẳng trục; không dùng thân nối để kéo các tuyến về tâm.
• Rà khoảng hở cho dụng cụ và bán kính uốn quanh cả bốn phía.
• Thử kín từng cổng theo quy trình của hệ thống; xả áp hoàn toàn trước mọi điều chỉnh.

Lựa chọn cơ chế và vật liệu thay thế

Nếu yêu cầu tháo lắp nhanh, so sánh với ngã tư Inox 304 dùng bốn đầu ghim ống. Nếu thiết kế quy định hạt bắp, xem cụm chia bốn hướng bằng cơ chế siết hạt bắp. Khi môi trường cần vật liệu khác, tham khảo ngã tư vật liệu đồng có bốn đầu siết ống hoặc hỏi về bản Inox 316 bốn nhánh siết ống; không thay vật liệu nếu chưa rà tương thích.

Điều hướng theo cấu hình thực tế

Quay về nhóm ngã tư Inox 304 bốn đầu siết ống 4–12 mm để so sánh toàn bộ dải. Các lựa chọn khác: đầu chia OD 10 mm; ngã tư cho bốn ống 8 mm; cấu hình siết ống 6 mm; nút giao ống 4 mm.

Câu hỏi thường gặp cho cỡ 12 mm

Cỡ 12 mm được hiểu theo kích thước nào?

Đó là đường kính ngoài của ống đi vào mỗi trong bốn cổng, không phải cỡ ren và không phải đường kính trong của ống.

Có thể ghép một nhánh 10 mm vào sản phẩm này không?

Không lắp trực tiếp. Nếu sơ đồ có nhánh khác OD, cần đầu giảm đúng cấu hình và vị trí chuyển cỡ phải dễ kiểm tra.

Vì sao phải kiểm tra cả bốn đầu ống?

Mỗi cổng là một điểm làm kín độc lập. Một đầu cắt lỗi hoặc một ống bị ô-van có thể gây rò dù ba nhánh còn lại được lắp đúng.

Có nên đặt ngã tư sát tường?

Chỉ khi vẫn đủ khoảng thao tác cho bốn cơ cấu siết, đủ bán kính uốn và có thể quan sát từng cổng trong lần thử kín.

Thông tin nên gửi khi yêu cầu báo giá

Gửi mã PZAISO-12, số lượng, OD 12 mm, vật liệu hoặc mã ống, môi chất, điều kiện vận hành, ảnh bố trí và yêu cầu giao hàng. Nếu chưa chắc cơ chế, kèm ảnh đầu nối đang dùng để phân biệt siết ống, ghim ống và siết hạt bắp. Dữ liệu này giúp kiểm tra đúng cấu hình trước khi đặt.
