Đầu nối ngã tư Inox 304 4 đầu siết ống 4 mm

Đầu nối ngã tư Inox 304 4 đầu siết ống 4 mm

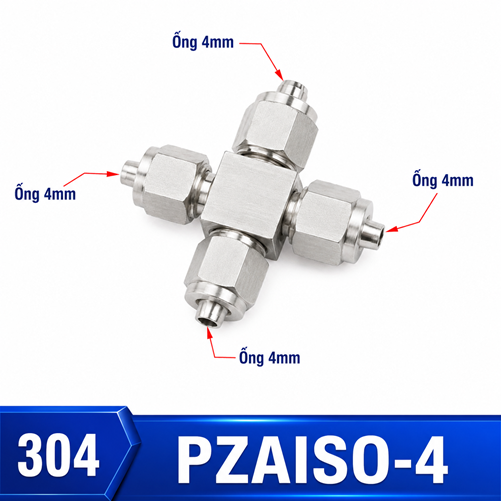

Mã PZAISO-4 là cấu hình bốn hướng cho ống có đường kính ngoài 4 mm, vật liệu Inox 304. Trọng tâm lựa chọn của cỡ này là mạch điều khiển nhỏ, đo đúng ống và thao tác tinh. Sản phẩm chỉ nên được chốt khi bốn nhánh cùng OD 4 mm và cơ chế siết ống đúng với yêu cầu lắp đặt.

Ưu tiên của một mạch OD 4 mm

Ngã tư 4 mm phục vụ bốn tuyến ống nhỏ gặp nhau tại một điểm. Ưu thế về độ gọn chỉ có ý nghĩa khi thân nối vẫn nằm trong tầm quan sát và người lắp có thể giữ, đưa ống và siết từng cổng. Nếu đặt quá sát thiết bị, thao tác khó có thể làm đầu ống vào không hết hoặc đai siết lệch.

Sai số nhỏ tạo hậu quả lớn

Với cỡ 4 mm, đầu ống bị bẹt, xước hoặc cắt nghiêng chiếm tỷ lệ đáng kể so với kích thước toàn bộ. Dùng dao cắt ống phù hợp, loại bỏ đoạn hư và kiểm tra OD bằng dụng cụ đo. Không làm tròn một số đo gần 4 mm rồi kết luận là đúng cỡ; cần đọc nhãn hoặc hồ sơ ống khi có thể.

Lắp theo thứ tự từ nhánh khó nhất

Xác định cổng bị che nhiều nhất và lắp ống đó trước. Tiếp theo là cổng đối diện để ổn định tâm, rồi mới lắp hai cổng còn lại. Kéo nhẹ từng ống theo hướng trục để kiểm tra giữ ống sau khi đã hoàn tất và hệ thống chưa cấp áp. Tuyệt đối không thử bằng cách giật ngang hoặc bẻ tại miệng cổng.

Khi không nên dùng cỡ 4 mm

Không chọn nếu thiết kế yêu cầu ống OD khác, bốn nhánh không cùng cỡ hoặc khu vực lắp không cho phép thao tác cơ cấu siết. Nếu chỉ có ba tuyến, dùng đầu T đúng cỡ sẽ đơn giản hơn. Nếu cần tháo thường xuyên, hãy hỏi nhà bán hàng về cơ chế ghim ống thay vì tự coi hai kiểu là tương đương.

Thao tác chính xác với bốn ống 4 mm

Chuẩn bị khay nhỏ, chiếu sáng trực tiếp vào cổng và giữ thân bằng dụng cụ phù hợp. Do ống nhỏ dễ uốn, cảm giác “đã vào” không đủ để kết luận. Dấu chiều sâu đặt trước trên từng ống giúp so sánh bốn nhánh sau khi lắp mà không phải tháo ra.

Bảo vệ mạch điều khiển nhỏ

Tách tuyến 4 mm khỏi cạnh sắc, nguồn nhiệt và bộ phận chuyển động. Không bó quá chặt bốn ống ngay sát tâm vì kéo một nhánh có thể truyền sang các cổng khác. Dùng kẹp có bề mặt phù hợp, để mỗi tuyến giữ hình tròn và không bị dập lâu dài.

Chẩn đoán một cổng rò

Đánh dấu cổng, cô lập và xả áp. So sánh đầu ống với ba đầu còn lại về độ vuông, vết xước, dấu ép và chiều sâu. Nếu phải cắt lại, bảo đảm chiều dài mới không kéo thân lệch. Lắp lại có kiểm soát hiệu quả hơn siết lặp mà không tìm nguyên nhân.

Ghi chú hiện trường dành riêng cho 4 mm

Đối với PZAISO-4, nên mang theo đoạn ống mẫu đã đo và thử thao tác trên bàn trước khi lắp sâu trong máy. Bước thử giúp phát hiện dụng cụ quá lớn hoặc vị trí dự kiến không đủ cho ngón tay giữ ống. Ở cơ cấu chuyển động nhanh, theo dõi đủ hành trình để chắc chắn ống mảnh không bị móc, kéo hoặc quét qua cảm biến.

Đối chiếu với các cỡ liền kề

Cỡ gần nhất là 6 mm, lớn hơn 2 mm về OD và dùng mã hàng khác. Không có bước chuyển tự động giữa hai cỡ; nếu đổi, phải rà toàn bộ bốn tuyến.

Kiểm tra trước khi đưa vào vận hành

• Xác nhận hệ thống đã được cô lập và xả năng lượng.
• Kiểm tra bốn đầu ống sạch, tròn, không xước sâu và được cắt vuông.
• Đưa từng ống vào thẳng trục; không dùng thân nối để kéo các tuyến về tâm.
• Rà khoảng hở cho dụng cụ và bán kính uốn quanh cả bốn phía.
• Thử kín từng cổng theo quy trình của hệ thống; xả áp hoàn toàn trước mọi điều chỉnh.

Lựa chọn cơ chế và vật liệu thay thế

Nếu yêu cầu tháo lắp nhanh, so sánh với ngã tư Inox 304 dùng bốn đầu ghim ống. Nếu thiết kế quy định hạt bắp, xem cụm chia bốn hướng bằng cơ chế siết hạt bắp. Khi môi trường cần vật liệu khác, tham khảo ngã tư vật liệu đồng có bốn đầu siết ống hoặc hỏi về bản Inox 316 bốn nhánh siết ống; không thay vật liệu nếu chưa rà tương thích.

Điều hướng theo cấu hình thực tế

Quay về nhóm ngã tư Inox 304 bốn đầu siết ống 4–12 mm để so sánh toàn bộ dải. Các lựa chọn khác: đầu chia OD 12 mm; ngã tư cho bốn ống 10 mm; cấu hình siết ống 8 mm; nút giao ống 6 mm.

Câu hỏi thường gặp cho cỡ 4 mm

Cỡ 4 mm được hiểu theo kích thước nào?

Đó là đường kính ngoài của ống đi vào mỗi trong bốn cổng, không phải cỡ ren và không phải đường kính trong của ống.

Có thể ghép một nhánh 6 mm vào sản phẩm này không?

Không lắp trực tiếp. Nếu sơ đồ có nhánh khác OD, cần đầu giảm đúng cấu hình và vị trí chuyển cỡ phải dễ kiểm tra.

Vì sao phải kiểm tra cả bốn đầu ống?

Mỗi cổng là một điểm làm kín độc lập. Một đầu cắt lỗi hoặc một ống bị ô-van có thể gây rò dù ba nhánh còn lại được lắp đúng.

Có nên đặt ngã tư sát tường?

Chỉ khi vẫn đủ khoảng thao tác cho bốn cơ cấu siết, đủ bán kính uốn và có thể quan sát từng cổng trong lần thử kín.

Thông tin nên gửi khi yêu cầu báo giá

Gửi mã PZAISO-4, số lượng, OD 4 mm, vật liệu hoặc mã ống, môi chất, điều kiện vận hành, ảnh bố trí và yêu cầu giao hàng. Nếu chưa chắc cơ chế, kèm ảnh đầu nối đang dùng để phân biệt siết ống, ghim ống và siết hạt bắp. Dữ liệu này giúp kiểm tra đúng cấu hình trước khi đặt.
