Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 12-10-12 mm

Mã sản phẩm: PEGI12-10-12

Loại: PKKN-I304-DNNINOX-PEIGI

Tồn kho:

Liên hệ

Giá: Liên hệ

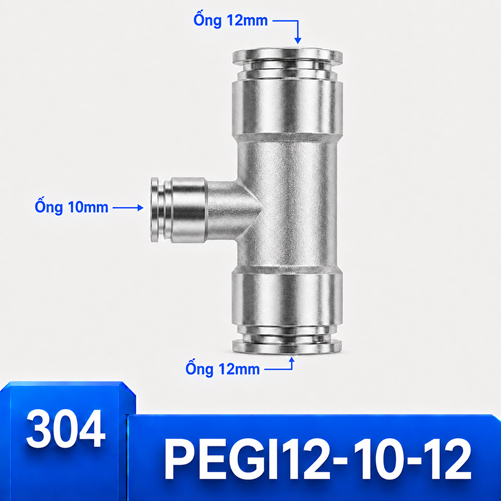

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 12-10-12 mm, mã PEGI12-10-12, dùng hai cổng thẳng và một cổng giữa khác cỡ theo thứ tự ghi trên hình.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 12-10-12 mm, mã hàng PEGI12-10-12, có hai cổng thẳng OD 12 mm và cổng giữa OD 10 mm. Số đo được đọc theo thứ tự đầu thẳng – nhánh giữa – đầu thẳng; sản phẩm không có ren.

Điểm chọn riêng: chia nhánh 10 mm gần cụm van từ tuyến 12 mm. Cổng giữa nhỏ hơn hai cổng thẳng. Cô lập nguồn khí và xả áp hoàn toàn trước khi lắp, tháo hoặc chỉnh đường ống.

Khi nào chuyển sang 12-8-12

Chuẩn bị ba đầu ống

Xác nhận hai ống OD 12 mm và một ống OD 10 mm bằng thước đo.
Cắt vuông, loại bỏ phần xước, oval, chai cứng hoặc có dấu phe giữ cũ.
Lau sạch bụi và đánh dấu chức năng cổng giữa nếu sơ đồ dễ gây nhầm.
Bố trí kẹp đỡ, chừa khoảng thao tác quanh cả ba vòng nhả.

Ghim ống và xác nhận giữ chắc

Đưa từng ống thẳng trục đến hết hành trình, sau đó kéo nhẹ riêng từng nhánh. Với PEGI12-10-12, nên lắp cổng khó tiếp cận trước và kiểm tra xem thao tác ở cổng cuối có làm hai cổng đã lắp bị lệch hay không.

Kiểm tra kín sau khi cấp lại khí

Tăng áp theo quy trình của máy và kiểm tra riêng ba miệng ghim bằng phương pháp phát hiện rò được đơn vị sử dụng chấp thuận. Quan sát trượt ống, rung, gập và cọ xát. Nếu có bất thường, cô lập và xả áp trước khi tháo.

Chọn theo cụm van cỡ trung

phân phối khí cỡ trung trong mô-đun máy. một tuyến 12 mm cấp hai vùng, nhánh phụ dùng 10 mm. Cấu hình này không tự quyết định lưu lượng; cần đối chiếu nhu cầu của thiết bị, chiều dài ống và điều kiện vận hành do đơn vị sử dụng xác lập.

Nhánh 10 mm là bước giảm vừa phải từ trục 12 mm. Cấu hình thích hợp khi cụm van hoặc khu vực phụ đã dùng 10 mm; không nên đổi xuống 8 mm chỉ để tận dụng cuộn ống còn sẵn.

Quan hệ kích thước và cổng ren

Ba số 12-10-12 đều chỉ đường kính ngoài của ống. Không có kích thước ren trong cấu hình PEGI12-10-12; nếu cần gắn trực tiếp vào van hoặc xi lanh có ren, hãy chuyển sang chữ T Inox 304 hai đầu ghim ống và một đầu ren ngoài và đo đúng chuẩn ren.

Đặt chữ T ở vùng quan sát được

đặt thân nối ở vị trí nhìn thấy để thử kín. Hãy đặt hai cổng 12 mm trên trục chính theo hướng tự nhiên, để cổng 10 mm thoát ra mà không bẻ gấp sát vòng nhả. Thân nối không nên gánh trọng lượng của ba đoạn ống.

Ảnh hưởng đến bố trí đường ống

Chênh lệch 2 mm làm hai nhóm ống có độ cứng và bán kính uốn khác nhau. Kẹp đỡ cần bố trí theo từng hướng; đặc biệt không buộc ống 10 mm vào bó 12 mm theo cách khiến nhánh giữa bị kéo xiên.

Tình huống nên tránh

chọn 12-8-12 làm nhánh quá nhỏ khi tải yêu cầu 10 mm. Cũng không dùng băng quấn, ống lót hoặc nong đầu ống để biến một OD khác thành kích thước yêu cầu.

Khoanh vùng rò trên từng miệng ghim

Phương án	Hai cổng thẳng	Cổng giữa	Khi cân nhắc
Chữ T 12-8-12 mm	12 mm	8 mm	tách nhánh nhỏ gọn khỏi đường chính 12 mm
Chữ T 14-12-14 mm	14 mm	12 mm	bảo toàn chuẩn 14 mm của dây chuyền cũ
Chữ T 10-12-10 mm	10 mm	12 mm	phân biệt cấu hình nhánh lớn với chữ T giảm thông thường
Cấu hình đang xét	12 mm	10 mm	cân bằng giữa khả năng cấp và độ gọn

So sánh phải dựa trên OD thật của cả ba ống. 12-10-12 mm khác các cấu hình gần ở chính cổng giữa hoặc cỡ tuyến thẳng; không chọn theo mức chênh lệch nhìn bằng mắt.

Sản phẩm thay thế theo kiểu giữ ống

Nếu đường ống hoặc yêu cầu cơ học không phù hợp cơ chế ghim nhanh, đối chiếu chữ T giảm Inox 304 ba đầu siết ống hoặc chữ T giảm Inox 304 ba đầu siết hạt bắp. Không thay thế chỉ vì các số kích thước giống nhau.

Bảo trì riêng cho mã PEGI12-10-12

Ghi nhận vị trí kẹp, hướng cổng 10 mm và tình trạng đầu ống trong hồ sơ máy. Khi tháo, ấn vòng nhả đều và rút thẳng; không xoay thân để ép đường ống đổi hướng. Thay đoạn ống nếu bề mặt tiếp xúc đã hằn sâu hoặc không còn tròn.

Điểm phân biệt của 12-10-12 mm là cân bằng giữa khả năng cấp và độ gọn. Khi kho dự phòng có nhiều mã PEGI, tách khay theo đủ ba số và không chỉ nhìn số đầu tiên.

Kiểm tra tại hiện trường cho PEGI12-10-12

Cấu hình 12-10-12 nên được kiểm tra tại điểm chuyển tiếp giữa bó cấp 12 mm và cụm van 10 mm. Nếu ba ống giao nhau ở góc khó quan sát, dùng nhãn trái–giữa–phải trước khi tháo. Khi lắp lại, xác nhận nhánh 10 mm không che khuất thao tác của hai cổng 12 mm.

Tiêu chí bàn giao của cấu hình này phải gắn với chia nhánh 10 mm gần cụm van từ tuyến 12 mm. Người nghiệm thu cần xác nhận khả năng tiếp cận cả ba vòng nhả, khoảng hở khi máy chuyển động và dấu nhận diện cổng 10 mm vẫn đọc được sau khi đóng tấm che.

Quyết định chọn hoặc loại 12-10-12 mm

Tình huống quyết định: hai hướng 12 mm chạy qua cụm phân phối, cổng 10 mm phục vụ phần tử đặt gần đó. Chọn vị trí giúp người vận hành quan sát nhánh mà không mở nhiều tấm che. Không dùng 12-10-12 để thay 12-8-12 khi đầu thiết bị là 8 mm; một đoạn chuyển phụ sẽ làm tăng mối ghép và gây khó truy vết.

Bản ghi đối chiếu PEGI12-10-12

Bối cảnh lắp được chốt là: phân phối khí cỡ trung trong mô-đun máy. Cách đi ống phải giải quyết yêu cầu “đặt thân nối ở vị trí nhìn thấy để thử kín”, còn tình huống kiểm chứng là “một tuyến 12 mm cấp hai vùng, nhánh phụ dùng 10 mm”. Nhóm kỹ thuật cần ghi một kết luận riêng cho từng điều kiện này, kèm ảnh và dấu nhận diện trên ống.

Cấu hình được chấp nhận khi thể hiện đúng điểm cân bằng giữa khả năng cấp và độ gọn và phục vụ chia nhánh 10 mm gần cụm van từ tuyến 12 mm. Biên bản phải bác bỏ trường hợp chọn 12-8-12 làm nhánh quá nhỏ khi tải yêu cầu 10 mm. Nếu dữ kiện tại máy không đủ để đưa ra cả ba kết luận, giữ nguyên hệ thống và đo lại thay vì suy đoán từ mã gần nhất.

Mốc kiểm soát sau bàn giao 12-10-12 mm

Ca vận hành đầu cần theo dõi đúng khu vực đã mô tả: phân phối khí cỡ trung trong mô-đun máy. Ảnh sau bàn giao phải cho thấy hướng thoát của cổng giữa, các điểm đỡ và dấu chuẩn trên ba ống. Đối chiếu biểu hiện thực tế với tình huống “một tuyến 12 mm cấp hai vùng, nhánh phụ dùng 10 mm”; mọi sai khác về phản ứng thiết bị cần được chuyển lại cho người phụ trách đánh giá.

Ở lần bảo trì kế tiếp, kiểm tra xem cách bố trí còn đáp ứng “đặt thân nối ở vị trí nhìn thấy để thử kín” hay đã bị thay đổi do thêm ống hoặc dây. Đồng thời nhắc lại điều kiện loại trừ: chọn 12-8-12 làm nhánh quá nhỏ khi tải yêu cầu 10 mm. Bản ghi này giúp bảo toàn lý do chọn PEGI12-10-12, không biến một cấu hình có chủ đích thành vật tư thay thế tùy tiện.

Ba đối chiếu gần với PEGI12-10-12

Phương án gần nhất là PEGI12-8-12 (12-8-12 mm): tách nhánh nhỏ gọn khỏi đường chính 12 mm. So với PEGI12-10-12, cần đo lại cổng giữa vì hai đầu ngoài cùng cỡ; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 12-8-12 mm.

Phương án kế tiếp là PEGI14-12-14 (14-12-14 mm): bảo toàn chuẩn 14 mm của dây chuyền cũ. So với PEGI12-10-12, cần đo lại cả tuyến thẳng lẫn nhánh giữa; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 14-12-14 mm.

Phương án còn lại là PEGI10-12-10 (10-12-10 mm): phân biệt cấu hình nhánh lớn với chữ T giảm thông thường. So với PEGI12-10-12, cần đo lại cả tuyến thẳng lẫn nhánh giữa; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 10-12-10 mm.

Dấu khóa cuối cho PEGI12-10-12: ảnh phải nhìn thấy đồng thời nhãn 12 mm ở hai hướng thẳng và nhãn 10 mm tại nhánh giữa. Với chênh lệch 2 mm, người duyệt ký xác nhận quan hệ cổng giữa nhỏ hơn trước khi vật tư rời khu chuẩn bị.

Hồ sơ lựa chọn riêng cho 12-10-12 mm

Mục đích được duyệt

Phiếu chọn PEGI12-10-12 cần ghi rõ mục đích “chia nhánh 10 mm gần cụm van từ tuyến 12 mm”, thiết bị ở cuối cổng 10 mm và lý do giữ hai cổng thẳng 12 mm. Thông tin này phân biệt quyết định kỹ thuật với phương án thay tạm vì kho đang có sẵn một cỡ gần giống.

Vị trí và hướng thoát ống

Tại vị trí phân phối khí cỡ trung trong mô-đun máy, chụp ảnh ba hướng trước khi lắp. Đánh dấu cổng giữa 10 mm, khoảng cách tới kẹp gần nhất và vật cản quanh vòng nhả. Nếu cổng giữa phải uốn ngay, dời thân nối để tạo đoạn thẳng thay vì ép ống sát miệng.

Tình huống chạy thử

Trong tình huống một tuyến 12 mm cấp hai vùng, nhánh phụ dùng 10 mm, theo dõi riêng phản ứng của thiết bị trên nhánh 10 mm khi hai hướng 12 mm cùng hoạt động. Mọi thay đổi cần được đối chiếu với tiêu chí của máy; không kết luận khả năng cấp khí chỉ từ chênh lệch kích thước.
