Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 16-12-16 mm

Mã sản phẩm: PEGI16-12-16

Loại: PKKN-I304-DNNINOX-PEIGI

Tồn kho:

Liên hệ

Giá: Liên hệ

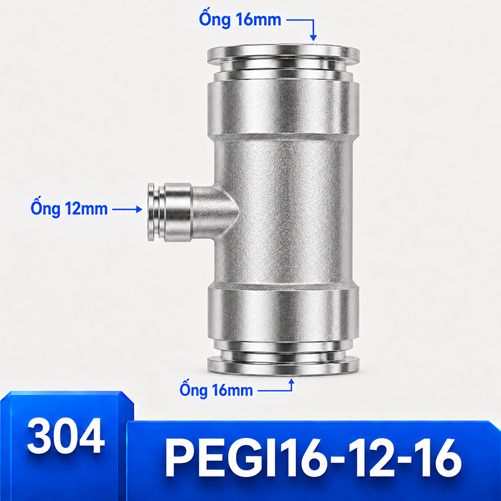

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 16-12-16 mm, mã PEGI16-12-16, dùng hai cổng thẳng và một cổng giữa khác cỡ theo thứ tự ghi trên hình.

Chi tiết sản phẩm
Đánh giá sản phẩm
Hướng dẫn mua hàng

Đầu nối nhanh khí nén chữ T giảm Inox 304 3 đầu ghim ống 16-12-16 mm, mã hàng PEGI16-12-16, có hai cổng thẳng OD 16 mm và cổng giữa OD 12 mm. Số đo được đọc theo thứ tự đầu thẳng – nhánh giữa – đầu thẳng; sản phẩm không có ren.

Điểm chọn riêng: lấy nhánh 12 mm từ trục 16 mm. Cổng giữa nhỏ hơn hai cổng thẳng. Cô lập nguồn khí và xả áp hoàn toàn trước khi lắp, tháo hoặc chỉnh đường ống.

Giữ khoảng uốn cho cổng giữa

đoạn nhánh cần đổi hướng sớm sau thân chữ T. Hãy đặt hai cổng 16 mm trên trục chính theo hướng tự nhiên, để cổng 12 mm thoát ra mà không bẻ gấp sát vòng nhả. Thân nối không nên gánh trọng lượng của ba đoạn ống.

Ảnh hưởng đến bố trí đường ống

Chênh lệch 4 mm làm hai nhóm ống có độ cứng và bán kính uốn khác nhau. Kẹp đỡ cần bố trí theo từng hướng; đặc biệt không buộc ống 12 mm vào bó 16 mm theo cách khiến nhánh giữa bị kéo xiên.

Tình huống nên tránh

gắn nhầm cổng 12 mm vào một trong hai hướng thẳng. Cũng không dùng băng quấn, ống lót hoặc nong đầu ống để biến một OD khác thành kích thước yêu cầu.

Đối chiếu với hai phương án gần cỡ

Phương án	Hai cổng thẳng	Cổng giữa	Khi cân nhắc
Chữ T 16-14-16 mm	16 mm	14 mm	giữ tuyến chính 16 mm, tránh giảm toàn bộ đường ống
Chữ T 14-12-14 mm	14 mm	12 mm	bảo toàn chuẩn 14 mm của dây chuyền cũ
Chữ T 12-10-12 mm	12 mm	10 mm	cân bằng giữa khả năng cấp và độ gọn
Cấu hình đang xét	16 mm	12 mm	tạo mức giảm rõ hơn cấu hình 16-14-16

So sánh phải dựa trên OD thật của cả ba ống. 16-12-16 mm khác các cấu hình gần ở chính cổng giữa hoặc cỡ tuyến thẳng; không chọn theo mức chênh lệch nhìn bằng mắt.

Sản phẩm thay thế theo kiểu giữ ống

Nếu đường ống hoặc yêu cầu cơ học không phù hợp cơ chế ghim nhanh, đối chiếu chữ T giảm Inox 304 ba đầu siết ống hoặc chữ T giảm Inox 304 ba đầu siết hạt bắp. Không thay thế chỉ vì các số kích thước giống nhau.

Trình tự nghiệm thu sau cải tạo

Chuẩn bị ba đầu ống

Xác nhận hai ống OD 16 mm và một ống OD 12 mm bằng thước đo.
Cắt vuông, loại bỏ phần xước, oval, chai cứng hoặc có dấu phe giữ cũ.
Lau sạch bụi và đánh dấu chức năng cổng giữa nếu sơ đồ dễ gây nhầm.
Bố trí kẹp đỡ, chừa khoảng thao tác quanh cả ba vòng nhả.

Ghim ống và xác nhận giữ chắc

Đưa từng ống thẳng trục đến hết hành trình, sau đó kéo nhẹ riêng từng nhánh. Với PEGI16-12-16, nên lắp cổng khó tiếp cận trước và kiểm tra xem thao tác ở cổng cuối có làm hai cổng đã lắp bị lệch hay không.

Kiểm tra kín sau khi cấp lại khí

Tăng áp theo quy trình của máy và kiểm tra riêng ba miệng ghim bằng phương pháp phát hiện rò được đơn vị sử dụng chấp thuận. Quan sát trượt ống, rung, gập và cọ xát. Nếu có bất thường, cô lập và xả áp trước khi tháo.

Ưu tiên nhánh cấp vào mô-đun

đưa khí từ tuyến lớn đến mô-đun cỡ trung. cụm van 12 mm nằm cạnh đường phân phối 16 mm. Cấu hình này không tự quyết định lưu lượng; cần đối chiếu nhu cầu của thiết bị, chiều dài ống và điều kiện vận hành do đơn vị sử dụng xác lập.

Chênh lệch 16 xuống 12 mm rõ hơn, phù hợp khi mô-đun nhận khí đã xác định dùng OD 12 mm. Nếu nhánh chạy xa, quyết định kích thước phải dựa trên thiết kế hệ thống, không suy ra từ hình dáng đầu nối.

Quan hệ kích thước và cổng ren

Ba số 16-12-16 đều chỉ đường kính ngoài của ống. Không có kích thước ren trong cấu hình PEGI16-12-16; nếu cần gắn trực tiếp vào van hoặc xi lanh có ren, hãy chuyển sang chữ T Inox 304 hai đầu ghim ống và một đầu ren ngoài và đo đúng chuẩn ren.

Bảo trì riêng cho mã PEGI16-12-16

Ghi nhận vị trí kẹp, hướng cổng 12 mm và tình trạng đầu ống trong hồ sơ máy. Khi tháo, ấn vòng nhả đều và rút thẳng; không xoay thân để ép đường ống đổi hướng. Thay đoạn ống nếu bề mặt tiếp xúc đã hằn sâu hoặc không còn tròn.

Điểm phân biệt của 16-12-16 mm là tạo mức giảm rõ hơn cấu hình 16-14-16. Khi kho dự phòng có nhiều mã PEGI, tách khay theo đủ ba số và không chỉ nhìn số đầu tiên.

Kiểm tra tại hiện trường cho PEGI16-12-16

Cặp 16-12-16 tạo khác biệt kích thước dễ nhận ra nhưng cũng dễ khiến ống 12 mm bị buộc chung quá chặt với bó 16 mm. Tại lần kiểm tra đầu, tách riêng nhánh 12 mm, quan sát điểm chạm máng và xác nhận người bảo trì có thể ấn vòng nhả mà không phải tháo kẹp của tuyến chính.

Tiêu chí bàn giao của cấu hình này phải gắn với lấy nhánh 12 mm từ trục 16 mm. Người nghiệm thu cần xác nhận khả năng tiếp cận cả ba vòng nhả, khoảng hở khi máy chuyển động và dấu nhận diện cổng 12 mm vẫn đọc được sau khi đóng tấm che.

Quyết định chọn hoặc loại 16-12-16 mm

Tình huống quyết định: trục cấp hiện hữu là 16 mm còn mô-đun mới đã xác nhận đầu ống 12 mm. Đặt điểm chia sao cho nhánh ngắn, dễ nhìn và tách khỏi bó động lực. Không chọn nếu mục tiêu chỉ là thu gọn đường ống, bởi thay đổi cỡ phải xuất phát từ cấu hình đã duyệt của hai đầu tuyến chứ không từ mong muốn làm gọn.

Bản ghi đối chiếu PEGI16-12-16

Bối cảnh lắp được chốt là: đưa khí từ tuyến lớn đến mô-đun cỡ trung. Cách đi ống phải giải quyết yêu cầu “đoạn nhánh cần đổi hướng sớm sau thân chữ t”, còn tình huống kiểm chứng là “cụm van 12 mm nằm cạnh đường phân phối 16 mm”. Nhóm kỹ thuật cần ghi một kết luận riêng cho từng điều kiện này, kèm ảnh và dấu nhận diện trên ống.

Cấu hình được chấp nhận khi thể hiện đúng điểm tạo mức giảm rõ hơn cấu hình 16-14-16 và phục vụ lấy nhánh 12 mm từ trục 16 mm. Biên bản phải bác bỏ trường hợp gắn nhầm cổng 12 mm vào một trong hai hướng thẳng. Nếu dữ kiện tại máy không đủ để đưa ra cả ba kết luận, giữ nguyên hệ thống và đo lại thay vì suy đoán từ mã gần nhất.

Mốc kiểm soát sau bàn giao 16-12-16 mm

Ca vận hành đầu cần theo dõi đúng khu vực đã mô tả: đưa khí từ tuyến lớn đến mô-đun cỡ trung. Ảnh sau bàn giao phải cho thấy hướng thoát của cổng giữa, các điểm đỡ và dấu chuẩn trên ba ống. Đối chiếu biểu hiện thực tế với tình huống “cụm van 12 mm nằm cạnh đường phân phối 16 mm”; mọi sai khác về phản ứng thiết bị cần được chuyển lại cho người phụ trách đánh giá.

Ở lần bảo trì kế tiếp, kiểm tra xem cách bố trí còn đáp ứng “đoạn nhánh cần đổi hướng sớm sau thân chữ t” hay đã bị thay đổi do thêm ống hoặc dây. Đồng thời nhắc lại điều kiện loại trừ: gắn nhầm cổng 12 mm vào một trong hai hướng thẳng. Bản ghi này giúp bảo toàn lý do chọn PEGI16-12-16, không biến một cấu hình có chủ đích thành vật tư thay thế tùy tiện.

Ba đối chiếu gần với PEGI16-12-16

Phương án gần nhất là PEGI16-14-16 (16-14-16 mm): giữ tuyến chính 16 mm, tránh giảm toàn bộ đường ống. So với PEGI16-12-16, cần đo lại cổng giữa vì hai đầu ngoài cùng cỡ; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 16-14-16 mm.

Phương án kế tiếp là PEGI14-12-14 (14-12-14 mm): bảo toàn chuẩn 14 mm của dây chuyền cũ. So với PEGI16-12-16, cần đo lại cả tuyến thẳng lẫn nhánh giữa; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 14-12-14 mm.

Phương án còn lại là PEGI12-10-12 (12-10-12 mm): cân bằng giữa khả năng cấp và độ gọn. So với PEGI16-12-16, cần đo lại cả tuyến thẳng lẫn nhánh giữa; chỉ chuyển lựa chọn khi sơ đồ, ống đang dùng và thiết bị cuối tuyến đều phù hợp 12-10-12 mm.

Dấu khóa cuối cho PEGI16-12-16: ảnh phải nhìn thấy đồng thời nhãn 16 mm ở hai hướng thẳng và nhãn 12 mm tại nhánh giữa. Với chênh lệch 4 mm, người duyệt ký xác nhận quan hệ cổng giữa nhỏ hơn trước khi vật tư rời khu chuẩn bị.

Kiểm soát nhánh giảm rõ từ trục 16 mm

Nhánh 12 mm có thể đi vào khu vực chật hơn nhưng không vì thế mà được kéo sát mép tấm hoặc bó chung với cáp điện. Trước khi cố định, đóng mở cửa bảo vệ, quan sát toàn bộ vùng máy và thử thao tác nhả ống bằng tay trong trạng thái đã cô lập. Biên bản cần chỉ ra khoảng trống nào dành cho bảo trì và điểm kẹp nào giữ tải của hai đường 16 mm.

Khi so với 16-14-16, quyết định không nằm ở việc cỡ nào dễ mua hơn mà ở OD của mô-đun nhận và hồ sơ thiết kế. Sai cổng giữa sẽ không được sửa bằng một đầu giảm phụ đặt ngay sau chữ T, vì phương án đó thay đổi bố trí và tạo thêm vị trí phải kiểm tra kín.

Hồ sơ lựa chọn riêng cho 16-12-16 mm

Mục đích được duyệt

Phiếu chọn PEGI16-12-16 cần ghi rõ mục đích “lấy nhánh 12 mm từ trục 16 mm”, thiết bị ở cuối cổng 12 mm và lý do giữ hai cổng thẳng 16 mm. Thông tin này phân biệt quyết định kỹ thuật với phương án thay tạm vì kho đang có sẵn một cỡ gần giống.

Vị trí và hướng thoát ống

Tại vị trí đưa khí từ tuyến lớn đến mô-đun cỡ trung, chụp ảnh ba hướng trước khi lắp. Đánh dấu cổng giữa 12 mm, khoảng cách tới kẹp gần nhất và vật cản quanh vòng nhả. Nếu cổng giữa phải uốn ngay, dời thân nối để tạo đoạn thẳng thay vì ép ống sát miệng.

Tình huống chạy thử

Trong tình huống cụm van 12 mm nằm cạnh đường phân phối 16 mm, theo dõi riêng phản ứng của thiết bị trên nhánh 12 mm khi hai hướng 16 mm cùng hoạt động. Mọi thay đổi cần được đối chiếu với tiêu chí của máy; không kết luận khả năng cấp khí chỉ từ chênh lệch kích thước.
