Đầu nối nhanh khí nén xuyên vách 2 đầu ghim ống 8 mm

Đầu nối PM-8 cho hệ thống tự động hóa cần bố trí gọn – mã Đầu nối PM-8

Đầu nối PM-8 là lựa chọn cho ống đường kính ngoài 8 mm khi cần tạo một điểm nối cố định xuyên qua tấm máy. Cỡ 8 mm thường thuận tiện cho các tuyến điều khiển và cơ cấu tự động hóa cần bố trí gọn nhưng vẫn muốn có điểm tháo riêng ở mỗi phía của vách. Xem toàn bộ dòng đầu nối xuyên vách 2 đầu ghim ống để đối chiếu các cỡ còn lại trước khi chốt sản phẩm.

Thông số sử dụng cần lưu ý

Đầu nối phù hợp với khí nén, nước và chân không. Áp suất làm việc trong khoảng 0–0,9 MPa, tương đương 0–9,2 kgf/cm²; áp suất tối đa 1 MPa. Khi sử dụng chức năng chân không, mức chân không nằm trong khoảng -99,99 đến 0 kPa, tương đương -750 đến 0 mmHg.

Nhiệt độ môi trường và lưu chất phù hợp trong khoảng 0–60°C. Loại ống sử dụng gồm ống PU, PE, PA và ống nylon. Khi lựa chọn, cần đồng thời đối chiếu đúng đường kính ngoài của ống với cỡ đầu ghim để cơ cấu giữ ống làm việc ổn định.

Vì sao cấu hình xuyên vách phù hợp với vị trí này?

Trong một cụm máy có nhiều đường khí chạy song song, Đầu nối PM-8 giúp chia phần đi trong tủ và phần đi ngoài khung thành hai đoạn rõ ràng. Điều này đặc biệt hữu ích khi mỗi mô-đun có lịch bảo trì khác nhau. Thân đồng thau, hai đầu ghim ống và cơ cấu siết qua vách tạo thành một điểm nối cố định trên tấm. Đây là điểm khác với đầu nối thẳng không xuyên vách, vốn chủ yếu dùng để nối hai đoạn ống trên cùng tuyến mà không cần cố định vào panel.

Cách xác định đúng cỡ ống

Đo đường kính ngoài OD ống trước khi chọn Đầu nối PM-8. Nếu đầu ống đã bị ghim nhiều lần, nên cắt bỏ phần có vết hằn sâu rồi đo ở đoạn mới. Không nên lấy cỡ theo đường kính trong của ống. Với mã Đầu nối PM-8, hai phía đều dành cho ống đường kính ngoài 8 mm. Nếu hai phía cần hai cỡ khác nhau, hãy chuyển sang đầu nối thẳng giảm thay vì cố đưa hai loại ống khác cỡ vào cùng một đầu.

Kiểm tra ống trước khi cắm

Cắt vuông đầu ống, loại bỏ ba via và bụi, sau đó kiểm tra vùng tiếp xúc không có vết rạch dọc. Khi cắm, đưa ống thẳng theo trục và đẩy đủ sâu. Kéo nhẹ để xác nhận ống được giữ trước khi cấp áp.

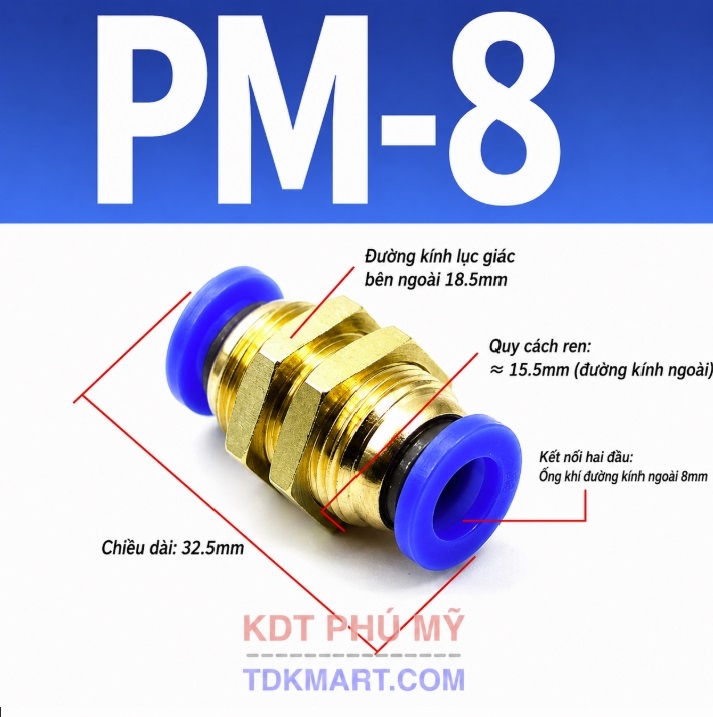

Cấu tạo và vai trò của từng phần

Hai đầu ghim ống

Hai đầu đều dùng cơ cấu ghim nhanh cho ống đường kính ngoài OD 8 mm. Người lắp có thể cắm và tháo ống nhanh hơn so với kiểu phải tạo ren trên ống. Khi tháo, cần xả áp hoàn toàn, ấn vòng nhả rồi rút ống theo phương thẳng.

Thân đồng thau và phần xuyên vách

Thân đồng thau tạo phần cứng để đưa qua tấm và giữ hình dạng của điểm đấu nối. Phần ren cùng đai ốc giúp đầu nối đứng đúng vị trí thay vì để ống tựa trực tiếp vào cạnh lỗ.

Vùng làm kín

Khả năng kín phụ thuộc cả đầu nối và tình trạng ống. Một đầu ống cắt lệch, bị xước hoặc biến dạng có thể gây rò dù mã đầu nối đã được chọn đúng.

Bố trí và lắp đặt xuyên vách

Với nhiều Đầu nối PM-8 đặt cạnh nhau, nên bố trí so le hoặc đủ khoảng cách để vòng nhả không chạm nhau. Nhãn mã hoặc ký hiệu tuyến nên nằm ở cả hai phía nếu có nhiều ống cùng màu. Trước khi khoan, nên đặt mẫu đầu nối vào vị trí dự kiến và kiểm tra cả phía trước lẫn phía sau tấm. Kích thước lỗ và khoảng siết phải nên được đo trực tiếp trên đầu nối thực tế trước khi gia công, không nên suy đoán chỉ từ tên mã.

Trình tự thực hiện

1. Xả áp và cô lập nguồn khí trước khi thao tác.
2. Xác định vị trí lắp, kiểm tra khoảng trống hai phía của tấm.
3. Gia công lỗ đúng với phần ren thực tế của đầu nối.
4. Đưa thân xuyên qua tấm, lắp đai ốc và siết vừa đủ để cố định.
5. Cắt vuông ống đường kính ngoài OD 8 mm, làm sạch đầu ống rồi cắm vào hai phía.
6. Cấp áp từ từ và kiểm tra độ kín trước khi đưa máy vào chu kỳ đầy đủ.

Kiểm tra rò rỉ và xử lý khi có bất thường

Sau khi cấp áp, kiểm tra từng đầu ghim thay vì chỉ quan sát chung cả tuyến. Có thể dùng dung dịch tạo bọt phù hợp để phát hiện vị trí thoát khí. Nếu có bọt, xả áp rồi kiểm tra lại mặt cắt và đoạn ống trước khi thay đầu nối.

Nếu rò xuất hiện sau khi cơ cấu chuyển động, cần xem lại lực kéo ngang, bán kính uốn và vị trí kẹp. Điểm xuyên vách nên cố định trên phần tĩnh; chuyển động nên được hấp thụ bởi đoạn ống được bố trí đủ chiều dài.

Sai lầm cần tránh khi dùng mã Đầu nối PM-8

Chọn theo đường kính trong

Không chọn Đầu nối PM-8 theo đường kính trong của ống. Mốc cần đối chiếu là đường kính ngoài 8 mm. Nếu chỉ đo ID, có thể lấy nhầm cỡ và làm cơ cấu ghim không làm việc đúng.

Đặt đầu nối tại vùng chịu lực

Lỗi thường gặp là khoan các lỗ quá sát nhau rồi không còn khoảng cho đai ốc và thao tác bảo trì. Cần tính cả không gian phía sau tấm chứ không chỉ nhìn đường kính lỗ. Khi thiết kế, hãy tách nhiệm vụ cố định vách và nhiệm vụ đỡ tuyến. Đai ốc giữ đầu nối trên tấm, còn kẹp tuyến giữ ống.

Khoan lỗ trước khi kiểm tra thực tế

Không nên gia công hàng loạt chỉ dựa trên bản vẽ cũ. Hãy đo mẫu đầu nối và kiểm tra chiều dày tấm, khoảng siết và không gian thao tác trước khi triển khai nhiều vị trí.

Ứng dụng phù hợp

• cụm van và cơ cấu tự động
• bảng gá và panel điều khiển
• đường khí cần chia khu vực bảo trì

So sánh với đầu nối thẳng không xuyên vách

Đầu nối thẳng 2 đầu ghim thông thường chủ yếu nối hai đoạn ống cùng đường kính ngoài OD trên một tuyến. Đầu nối PM-8 bổ sung khả năng cố định qua tấm, vì vậy phù hợp khi cần phân chia hai phía của vách. Nếu chỉ nối hai ống trên khung mà không cần xuyên panel, có thể xem đầu nối nhanh khí nén thẳng để chọn cấu hình đơn giản hơn.

Khi nào nên chuyển sang loại khác?

Nếu hai ống khác cỡ, xem đầu nối thẳng giảm. Nếu cần đổi hướng ngay tại vị trí đấu nối, có thể tham khảo co nối nhanh khí nén và chọn đúng cỡ. Nếu yêu cầu thân kim loại khác hoặc điều kiện môi trường đặc thù, có thể đối chiếu dòng đầu nối Inox 304 xuyên vách trước khi quyết định.

Bảo trì và thay thế

Trong quá trình bảo trì, kiểm tra vòng nhả, dấu hằn trên ống, độ ổn định của đai ốc và tình trạng thân. Nếu Đầu nối PM-8 đã được tháo nhiều lần, đoạn ống có dấu hằn nên được cắt bỏ khi đủ chiều dài. Với máy rung, kiểm tra lại kẹp tuyến định kỳ để tránh lực kéo truyền vào đầu nối.

Các cỡ khác để đối chiếu

Hai cỡ gần để kiểm tra khi chưa chắc lựa chọn: Đầu nối nhanh khí nén xuyên vách 2 đầu ghim ống 10 mm (Đầu nối PM-10) và Đầu nối nhanh khí nén xuyên vách 2 đầu ghim ống 6 mm (Đầu nối PM-6). Toàn bộ các cỡ từ 4 đến 12 mm đều tập trung tại dòng đầu nối xuyên vách 2 đầu ghim ống.

Kết luận

Đầu nối nhanh khí nén xuyên vách 2 đầu ghim ống 8 mm mã Đầu nối PM-8 là lựa chọn cho trường hợp cần nối hai đoạn ống đường kính ngoài OD 8 mm qua một tấm cố định. Giá trị của cấu hình này nằm ở việc tạo điểm trung chuyển rõ ràng, giữ đầu nối chắc trên vách và cho phép tháo từng đoạn ống khi bảo trì.

Trước khi đặt hàng, hãy xác nhận đường kính ngoài OD 8 mm, vật liệu ống, vị trí xuyên vách, điều kiện áp suất và nhiệt độ, đồng thời kiểm tra không gian thao tác. Nếu cấu hình thực tế thay đổi về cỡ ống hoặc hướng đi, hãy chọn loại phù hợp thay vì ép Đầu nối PM-8 vào một vị trí không đúng chức năng.
