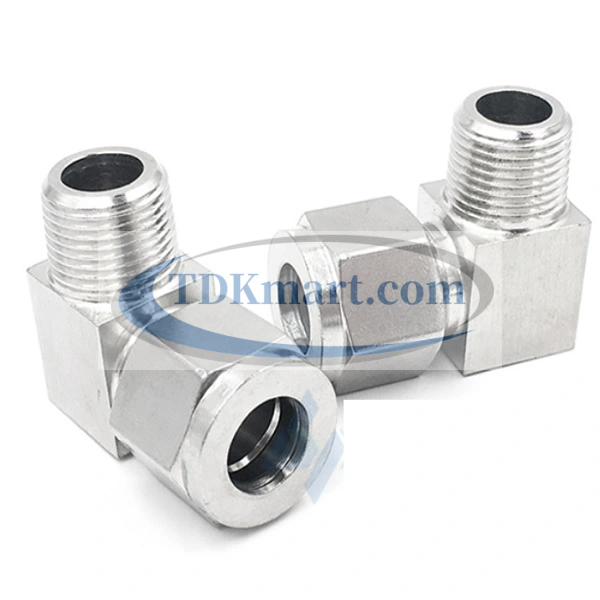

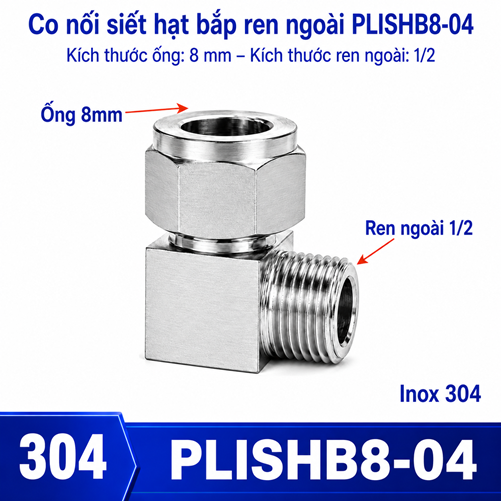

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 8 và 1 đầu ren ngoài 1/2

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 8 và 1 đầu ren ngoài 1/2, mã PLISHB8-04, model PLISHB8-04, đổi hướng dòng 90 độ giữa ống OD 8 mm và cổng ren trong tương thích với ren ngoài 1/2. Đầu hạt bắp tạo lực kẹp cơ học quanh ống; nhánh ren vặn vào thiết bị.

Cặp 8 mm – 1/2 cần được chọn bằng hai phép xác nhận độc lập. Trước khi dùng, kiểm tra chuẩn ren, loại ống, vật liệu hạt bắp, chi tiết làm kín, môi chất, áp suất và nhiệt độ theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PLISHB8-04

Điểm khác biệt của cặp 8 mm – 1/2

Mạch điều khiển phổ biến kết hợp với cổng ren lớn tạo một phương án dành cho máy đóng gói hoặc cụm van nhỏ. Ưu tiên tiết diện và độ vững cơ khí. Cần lưu ý cần kiểm tra độ cứng ống ở đầu hạt bắp và xác nhận chiều sâu cổng cùng chuẩn ren.

Kiểm soát ren ngoài

Ren ngoài 1/2 phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song của cổng. Cỡ danh nghĩa giống nhau không bảo đảm tương thích. Trước khi dùng dụng cụ, đưa PLISHB8-04 vào bằng tay để cảm nhận độ ăn khớp và phát hiện ren chéo.

Nếu cần vật liệu làm kín ren, chọn loại phù hợp môi chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Xác nhận chiều sâu cổng cùng chuẩn ren trước khi khóa mã hàng.

Trình tự lắp tại cổng thiết bị

Cô lập nguồn và xả áp. Làm sạch cổng ren, kiểm tra PLISHB8-04, ren 1/2 và OD 8 mm. Lắp phía ren bằng tay trước, dùng cờ lê đúng vị trí và không truyền mô-men qua đầu hạt bắp. Sau đó căn hướng co theo cấu tạo cho phép và lắp ống.

Giữ đoạn ống thẳng tại vùng vào đầu siết, thao tác đai ốc có kiểm soát rồi bố trí kẹp đỡ. Cấp áp từng bước trong giới hạn đã duyệt; dò riêng vùng ren và vùng hạt bắp. Xả áp trước mọi điều chỉnh.

Tương thích vật liệu

Thân Inox 304 hỗ trợ nhiều môi trường công nghiệp thông thường, nhưng không thay thế việc đánh giá hóa chất, clorua, nhiệt độ và ăn mòn khe. Hạt bắp, chi tiết làm kín, ống và cổng thiết bị cũng ảnh hưởng tới tuổi thọ.

Nếu dùng PLISHB8-04 cho thực phẩm, y tế hoặc môi chất đặc biệt, yêu cầu hồ sơ vật liệu và quy trình vệ sinh riêng. Không sao chép một giới hạn áp suất hay nhiệt độ chung cho mọi lô khi chưa được xác nhận.

Sai sót khi đặt hàng

Các lỗi thường gặp gồm chọn theo đường kính trong ống, nhầm ren ngoài với ren trong, bỏ qua chuẩn ren, hoặc chỉ gửi ảnh không có thước. Với PLISHB8-04, mô tả tối thiểu phải có “co 90 độ, hạt bắp OD 8 mm, ren ngoài 1/2, Inox 304”.

Nếu cần chứng chỉ, vật liệu hạt bắp, kiểu ren hay giới hạn vận hành cụ thể, ghi thành yêu cầu riêng. Thông tin rõ giúp nhà cung cấp phản hồi chính xác thay vì suy đoán từ tên gọi.

Phiếu kiểm tra riêng cho PLISHB8-04

Tám điểm sau giúp kiểm soát đúng cặp 8 mm – 1/2 và hướng co. Mỗi dòng cần có số đo, ảnh hoặc tài liệu đối chiếu, không đánh dấu theo cảm tính.

• Đánh giá tải rung cho PLISHB8-04: dùng dưỡng bước ren tại phía hạt bắp OD 8 mm; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Khảo sát tại máy cho PLISHB8-04: chụp ảnh có thước chuẩn tại phía ren ngoài 1/2; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Nghiệm thu đầu ống cho PLISHB8-04: kiểm tra mặt cắt và độ tròn tại phía hạt bắp OD 8 mm; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Kiểm soát dụng cụ cho PLISHB8-04: xác nhận hướng co 90 độ tại phía ren ngoài 1/2; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Đối chiếu bản vẽ cho PLISHB8-04: đánh giá kẹp đỡ tuyến tại phía hạt bắp OD 8 mm; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Xác minh cổng ren cho PLISHB8-04: kiểm tra khoảng cờ lê tại phía ren ngoài 1/2; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Ghi nhận thử kín cho PLISHB8-04: ghi áp thử đã duyệt tại phía hạt bắp OD 8 mm; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.
• Kiểm tra kho cho PLISHB8-04: đo lại bằng thước cặp tại phía ren ngoài 1/2; ghi model PLISHB8-04, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-04 để kỹ thuật xác minh.

Trình tự trước khi cấp áp

• Xác nhận PLISHB8-04, model PLISHB8-04, OD 8 mm và ren ngoài 1/2.
• Kiểm tra ống tròn, sạch, cắt vuông và không xước sâu.
• Kiểm tra cổng ren đúng hệ, sạch, không sứt và đủ chiều sâu.
• Lắp ren bằng tay trước; giữ thân bằng dụng cụ đúng vị trí.
• Căn hướng co, lắp hạt bắp và đỡ tuyến để không kéo lệch.
• Tăng áp từng bước, dò riêng hai phía và xả áp trước mọi điều chỉnh.

Đối chiếu biến thể ngang cấp

Có thể giữ OD 8 mm và đổi cỡ ren, hoặc giữ ren 1/2 và đổi OD: ống 8 mm – ren 1/4; ống 8 mm – ren 1/8; ống 16 mm – ren 1/2; ống 14 mm – ren 1/2; ống 12 mm – ren 1/2. Các lựa chọn này dùng để kiểm tra phương án thiết kế, không thay thế việc đo ống và xác định ren thực tế.

Trở về nhóm co Inox 304 hạt bắp – ren ngoài để xem đủ ma trận. Cấp rộng hơn là hệ đầu nối nhanh Inox 304; nếu tuyến đi thẳng, xem đầu nối thẳng cùng cơ chế.

Câu hỏi thường gặp

8 mm có phải đường kính trong không?

Không. Đây là đường kính ngoài của ống tại đầu hạt bắp. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn PLISHB8-04.

Mọi cổng 1/2 đều lắp được không?

Chưa chắc. Phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Cỡ danh nghĩa giống nhau nhưng khác chuẩn có thể gây kẹt hoặc rò.

Có thể xoay co sau khi đã siết ren không?

Chỉ thực hiện theo cấu tạo và hướng dẫn của sản phẩm. Không nới ren có áp để chỉnh hướng. Nếu hướng cuối không phù hợp, xả áp và lắp lại đúng quy trình.

Inox 304 có phù hợp mọi hóa chất không?

Không. Cần đánh giá thân, hạt bắp, chi tiết làm kín và ống theo hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh cụ thể.

Chốt dữ liệu đặt hàng PLISHB8-04

Yêu cầu mua nên ghi co 90 độ, mã PLISHB8-04, model PLISHB8-04, ống OD 8 mm, ren ngoài 1/2, chuẩn ren, loại ống, môi chất và điều kiện vận hành. Dữ liệu đầy đủ giúp giảm nhầm giữa co, thẳng, ren ngoài và ren trong.
