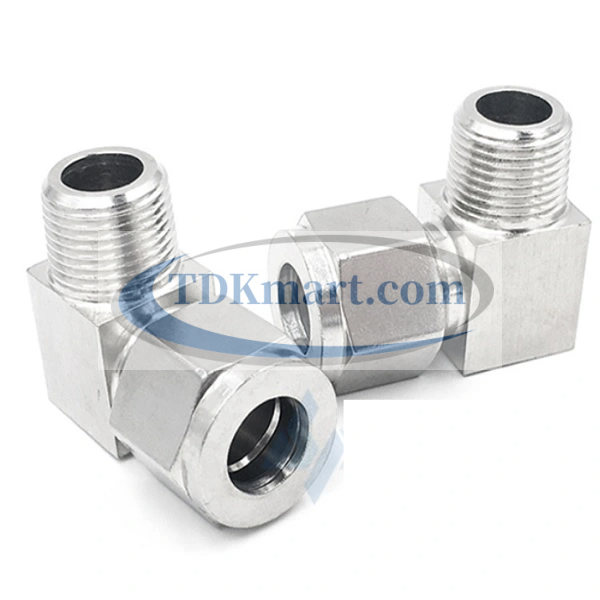

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 8 và 1 đầu ren ngoài 1/8

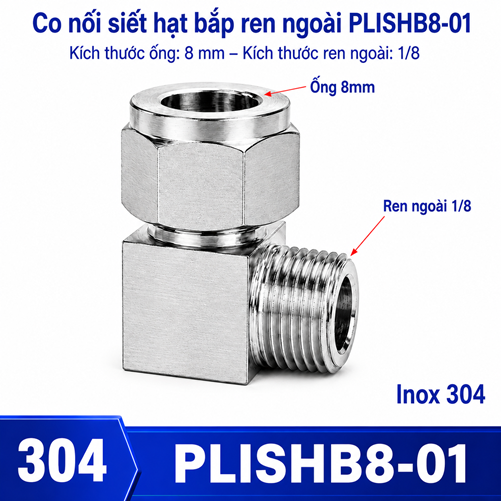

Co nối thép không rỉ Inox 304 có 1 đầu siết hạt bắp ống 8 và 1 đầu ren ngoài 1/8, mã PLISHB8-01, model PLISHB8-01, đổi hướng dòng 90 độ giữa ống OD 8 mm và cổng ren trong tương thích với ren ngoài 1/8. Đầu hạt bắp tạo lực kẹp cơ học quanh ống; nhánh ren vặn vào thiết bị.

Cặp 8 mm – 1/8 cần được chọn bằng hai phép xác nhận độc lập. Trước khi dùng, kiểm tra chuẩn ren, loại ống, vật liệu hạt bắp, chi tiết làm kín, môi chất, áp suất và nhiệt độ theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PLISHB8-01

Điểm khác biệt của cặp 8 mm – 1/8

Mạch điều khiển phổ biến kết hợp với cổng ren nhỏ tạo một phương án dành cho máy đóng gói hoặc cụm van nhỏ. Phù hợp thiết bị tinh gọn. Cần lưu ý cần kiểm tra độ cứng ống ở đầu hạt bắp và tránh mô-men quá lớn trên vùng ren nhỏ.

Kiểm soát ren ngoài

Ren ngoài 1/8 phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song của cổng. Cỡ danh nghĩa giống nhau không bảo đảm tương thích. Trước khi dùng dụng cụ, đưa PLISHB8-01 vào bằng tay để cảm nhận độ ăn khớp và phát hiện ren chéo.

Nếu cần vật liệu làm kín ren, chọn loại phù hợp môi chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Tránh mô-men quá lớn trên vùng ren nhỏ trước khi khóa mã hàng.

Tải cơ học lên cổng ren

Co không nên chịu trọng lượng của đoạn ống dài hoặc thiết bị treo. Tải kéo tại nhánh ống tạo mô-men lên cổng ren 1/8, đặc biệt khi máy rung. Bố trí kẹp đỡ gần điểm nối giúp giảm lực uốn truyền vào thân.

Kiểm tra dấu xoay, cọ xát và nới ren của PLISHB8-01 theo lịch phù hợp. Nếu ống chuyển động liên tục, cần phần tử mềm hoặc cách dẫn chuyên dụng thay vì để co chịu tải chu kỳ.

Theo dõi sau lần chạy đầu

Sau khi PLISHB8-01 trải qua chu kỳ đầu, kiểm tra dấu xoay, trượt ống, rò và tải lệch. Với hệ có thay đổi nhiệt hoặc rung, mốc kiểm tra cần phù hợp điều kiện máy. Không điều chỉnh khi còn áp.

Ghi thời gian chạy, vị trí, vùng lỗi và biện pháp xử lý. Dữ liệu giúp phân biệt lỗi lắp, sai ống, sai ren và ảnh hưởng bố trí. Chi tiết đã hư hoặc biến dạng cần được thay theo quy trình.

Hồ sơ nghiệm thu

Hồ sơ PLISHB8-01 nên gồm OD 8 mm, ren 1/8, chuẩn ren, loại ống, vật liệu làm kín, vị trí cổng và kết quả thử. Ảnh cần thấy hướng co, kẹp đỡ và khoảng dụng cụ.

Mọi giới hạn áp suất, nhiệt độ và môi chất lấy từ tài liệu áp dụng cho đúng lô. Nếu còn thiếu, ghi rõ chờ xác nhận kỹ thuật thay vì dùng số liệu chung của sản phẩm tương tự.

Phiếu kiểm tra riêng cho PLISHB8-01

Tám điểm sau giúp kiểm soát đúng cặp 8 mm – 1/8 và hướng co. Mỗi dòng cần có số đo, ảnh hoặc tài liệu đối chiếu, không đánh dấu theo cảm tính.

• Khảo sát tại máy cho PLISHB8-01: đo lại bằng thước cặp tại phía hạt bắp OD 8 mm; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Nghiệm thu đầu ống cho PLISHB8-01: dùng dưỡng bước ren tại phía ren ngoài 1/8; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Kiểm soát dụng cụ cho PLISHB8-01: chụp ảnh có thước chuẩn tại phía hạt bắp OD 8 mm; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Đối chiếu bản vẽ cho PLISHB8-01: kiểm tra mặt cắt và độ tròn tại phía ren ngoài 1/8; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Xác minh cổng ren cho PLISHB8-01: xác nhận hướng co 90 độ tại phía hạt bắp OD 8 mm; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Ghi nhận thử kín cho PLISHB8-01: đánh giá kẹp đỡ tuyến tại phía ren ngoài 1/8; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Kiểm tra kho cho PLISHB8-01: kiểm tra khoảng cờ lê tại phía hạt bắp OD 8 mm; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.
• Đánh giá tải rung cho PLISHB8-01: ghi áp thử đã duyệt tại phía ren ngoài 1/8; ghi model PLISHB8-01, người kiểm tra và kết luận. Nếu dữ liệu khác yêu cầu, tạm dừng lắp PLISHB8-01 để kỹ thuật xác minh.

Trình tự trước khi cấp áp

• Xác nhận PLISHB8-01, model PLISHB8-01, OD 8 mm và ren ngoài 1/8.
• Kiểm tra ống tròn, sạch, cắt vuông và không xước sâu.
• Kiểm tra cổng ren đúng hệ, sạch, không sứt và đủ chiều sâu.
• Lắp ren bằng tay trước; giữ thân bằng dụng cụ đúng vị trí.
• Căn hướng co, lắp hạt bắp và đỡ tuyến để không kéo lệch.
• Tăng áp từng bước, dò riêng hai phía và xả áp trước mọi điều chỉnh.

Đối chiếu biến thể ngang cấp

Có thể giữ OD 8 mm và đổi cỡ ren, hoặc giữ ren 1/8 và đổi OD: ống 8 mm – ren 1/2; ống 8 mm – ren 3/8; ống 8 mm – ren 1/4; ống 12 mm – ren 1/8; ống 10 mm – ren 1/8. Các lựa chọn này dùng để kiểm tra phương án thiết kế, không thay thế việc đo ống và xác định ren thực tế.

Trở về nhóm co Inox 304 hạt bắp – ren ngoài để xem đủ ma trận. Cấp rộng hơn là hệ đầu nối nhanh Inox 304; nếu tuyến đi thẳng, xem đầu nối thẳng cùng cơ chế.

Câu hỏi thường gặp

8 mm có phải đường kính trong không?

Không. Đây là đường kính ngoài của ống tại đầu hạt bắp. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn PLISHB8-01.

Mọi cổng 1/8 đều lắp được không?

Chưa chắc. Phải khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Cỡ danh nghĩa giống nhau nhưng khác chuẩn có thể gây kẹt hoặc rò.

Có thể xoay co sau khi đã siết ren không?

Chỉ thực hiện theo cấu tạo và hướng dẫn của sản phẩm. Không nới ren có áp để chỉnh hướng. Nếu hướng cuối không phù hợp, xả áp và lắp lại đúng quy trình.

Inox 304 có phù hợp mọi hóa chất không?

Không. Cần đánh giá thân, hạt bắp, chi tiết làm kín và ống theo hóa chất, nồng độ, nhiệt độ và chu kỳ vệ sinh cụ thể.

Chốt dữ liệu đặt hàng PLISHB8-01

Yêu cầu mua nên ghi co 90 độ, mã PLISHB8-01, model PLISHB8-01, ống OD 8 mm, ren ngoài 1/8, chuẩn ren, loại ống, môi chất và điều kiện vận hành. Dữ liệu đầy đủ giúp giảm nhầm giữa co, thẳng, ren ngoài và ren trong.
