Đầu nối khí nén chữ T có 2 đầu nối ghim ống 10 mm và 1 đầu ren ngoài bên giữa 1/2

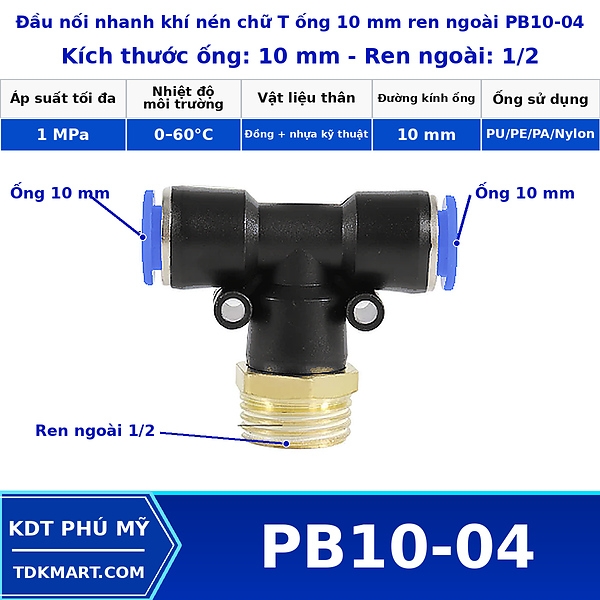

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/2 – mã PB10-04 – có hai cổng ghim cho ống OD 10 mm và một cổng ren ngoài 1/2 nằm ở giữa thân chữ T. Ở PB10-04, lợi thế thực tế là giữ được hai tuyến 10 mm trong khi bắt vào cổng 1/2. Tuy nhiên thân và vùng ren sẽ chiếm không gian đáng kể so với các bản 1/4 hoặc 3/8. Trong tủ máy, cần kiểm tra không chỉ khoảng lắp mà cả khoảng đưa cờ lê vào khi bảo trì.

Ưu tiên của tuyến 10 mm

Model này thích hợp hơn khi cổng 1/2 đã là một phần cố định của manifold hoặc thiết bị. Nếu phải dùng thêm bushing để từ một cổng nhỏ chuyển lên 1/2 rồi mới gắn PB10-04, nên xem lại toàn bộ phương án vì số mối ren tăng lên mà không tạo thêm chức năng.

Ren 1/2 làm thay đổi bố trí ra sao

Thông tin đang công bố cho dòng PB: thân nhựa kỹ thuật, phần ren đồng, áp suất làm việc 0–10 bar và nhiệt độ 0–60°C. Riêng PB10-04, hai đầu ống là 10 mm và nhánh ren là 1/2.

OD 10 mm là đường kính ngoài của ống cần ghim. Phần ren 1/2 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB10-04.

Khoảng thao tác quanh thân nối

• Xả hết áp trong mạch.
• Lắp nhánh ren vào thiết bị trước khi ghim ống.
• Cắt hai đầu ống vuông, lau sạch và đẩy thẳng vào cổng.
• Kéo nhẹ từng ống để xác nhận đã giữ.
• Cấp khí thử và rà riêng ba vị trí làm kín.

Lắp từ phía ren hay phía ống

Nếu giữ ống 10 mm nhưng cổng thiết bị không phải 1/2, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/8 và Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 3/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Đối chiếu với 10–3/8

Không nên dùng chỉ để tận dụng cổng 1/2 sẵn có khi vị trí quá chật; một cách bố trí khác có thể dễ bảo trì hơn.

Dấu hiệu cần kiểm tra lại

Sau lần tháo đầu tiên, kiểm tra ren thiết bị và khoảng cờ lê; việc bảo trì về sau sẽ nhanh hơn nếu không bị chi tiết khác che.

Kiểm tra 10 mm và ren 1/2 trước khi đặt

Chuyển lựa chọn khi PB10-04 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB10-04 theo cổng thiết bị

PB10-04 có thể được chọn thay PB12-04 khi hệ thống không cần OD 12 mm. So sánh này nên dựa vào lưu lượng, chiều dài ống và chuẩn hóa vật tư của nhà máy. Giảm OD giúp ống mềm hơn và thân đầu ghim nhỏ hơn, nhưng không nên giảm chỉ để dễ lắp nếu cơ cấu tiêu thụ cần lượng khí lớn. Quyết định nên được thực hiện ở cấp sơ đồ, trước khi cắt ống.

Thử bố trí thực tế cho 10 mm–1/2

Với PB10-04, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng 1/2 trên bộ chia hoặc thiết bị. Đặt thử hướng hai đoạn ống 10 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/2 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Kiểm tra kích thước thân fitting và khoảng thao tác cờ lê trong tủ máy. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB10-04

Trước khi chốt PB10-04, hãy tách riêng tủ điều khiển chật và trả lời câu hỏi: dụng cụ có vào được phần lục giác mà không tháo chi tiết kế bên. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp tuyến ống 10 mm cấp cho cụm tiêu thụ khí lớn, hai đầu 10 mm cần được xem như một phần của tuyến ống, còn ren 1/2 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB10-04 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/2. Sau vài chu kỳ máy, nhìn lại hai ống 10 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB10-04, OD 10 mm và ren 1/2; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Kiểm tra kích thước thân fitting và khoảng thao tác cờ lê trong tủ máy. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB10-04

PB10-04 trên một manifold 1/2 có thể tạo hai nhánh 10 mm cân đối về bố trí. Tuy nhiên, nếu hai nhánh đi về cùng một phía, chữ T ren giữa có thể không phải hình học thuận lợi nhất. Hãy so với phương án co hoặc đầu thẳng kết hợp bộ chia ở vị trí khác. Chọn fitting nên phục vụ đường đi của ống, không buộc đường ống chạy theo hình của fitting.

Hỗ trợ đối chiếu PB10-04 tại KDT PHÚ MỸ

Khi cần xác nhận PB10-04, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống tuyến ống 10 mm cấp cho cụm tiêu thụ khí lớn, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Kiểm tra kích thước thân fitting và khoảng thao tác cờ lê trong tủ máy. Cách kiểm tra này tập trung vào rủi ro riêng của PB10-04, thay vì áp một checklist giống nhau cho mọi cỡ.
