Đầu nối khí nén chữ T có 2 đầu nối ghim ống 6 mm và 1 đầu ren ngoài bên giữa 1/2

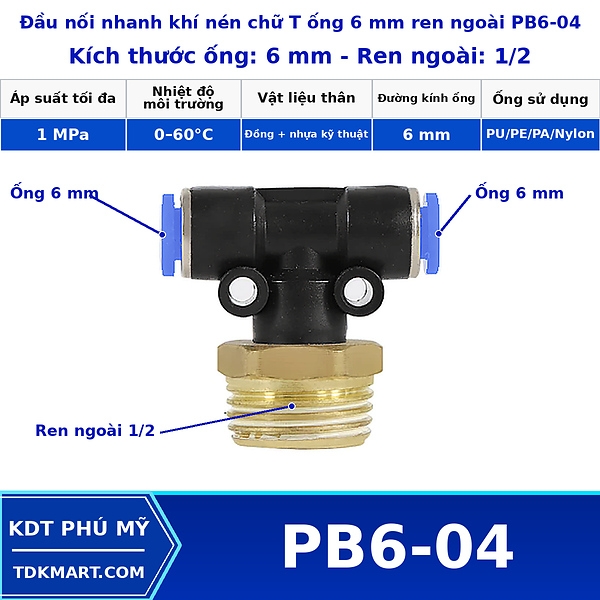

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/2 – mã PB6-04 – có hai cổng ghim cho ống OD 6 mm và một cổng ren ngoài 1/2 nằm ở giữa thân chữ T. PB6-04 là lựa chọn có chênh kích thước lớn: ống 6 mm nhưng ren 1/2. Nó chỉ thật sự hợp lý khi thiết bị có cổng 1/2 và phần còn lại của mạch cần giữ ống 6 mm. Nếu cổng thiết bị có thể chọn nhỏ hơn, bản 1/2 có thể tạo thân nối lớn hơn cần thiết.

Chênh cỡ lớn cần lý do rõ ràng

Trong không gian hẹp, hãy kiểm tra đường kính ngoài của thân, vị trí lục giác và khoảng xoay dụng cụ. Hai ống 6 mm khá linh hoạt, nhưng chính phần ren lớn mới quyết định liệu cụm có lắp được cạnh các fitting khác hay không.

Thân fitting lớn ảnh hưởng không gian

Thông tin đang công bố cho dòng PB: thân nhựa kỹ thuật, phần ren đồng, áp suất làm việc 0–10 bar và nhiệt độ 0–60°C. Riêng PB6-04, hai đầu ống là 6 mm và nhánh ren là 1/2.

OD 6 mm là đường kính ngoài của ống cần ghim. Phần ren 1/2 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB6-04.

Ống 6 mm cần được đỡ thế nào

• Xả hết áp trong mạch.
• Lắp nhánh ren vào thiết bị trước khi ghim ống.
• Cắt hai đầu ống vuông, lau sạch và đẩy thẳng vào cổng.
• Kéo nhẹ từng ống để xác nhận đã giữ.
• Cấp khí thử và rà riêng ba vị trí làm kín.

Trình tự lắp với cổng 1/2

Nếu giữ ống 6 mm nhưng cổng thiết bị không phải 1/2, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/8 và Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 3/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Lựa chọn thay thế gọn hơn

Không nên chọn khi cổng 1/2 chỉ là kết quả của đầu chuyển trung gian; hãy truy về cổng gốc.

Điểm kiểm tra khi nghiệm thu

Kiểm tra phần thân lớn có bị va vào tấm che khi máy rung; va chạm lặp lại có thể tạo tải ngoài ý muốn.

Kiểm tra 6 mm và ren 1/2 trước khi đặt

Chuyển lựa chọn khi PB6-04 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB6-04 theo cổng thiết bị

PB6-04 có thể xuất hiện khi thay một thiết bị có cổng 1/2 vào mạch 6 mm cũ. Trong trường hợp này, hãy xem có adapter của chính thiết bị cho cổng nhỏ hơn hay không. Nếu không, PB6-04 giúp chuyển trực tiếp; nếu có, phương án dùng cổng nhỏ hơn có thể giảm kích thước cụm. Mục tiêu là ít mối nối nhưng vẫn đúng cổng và dễ bảo trì.

Thử bố trí thực tế cho 6 mm–1/2

Với PB6-04, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là tình huống chuyển tiếp chênh kích thước lớn. Đặt thử hướng hai đoạn ống 6 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/2 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Chỉ chọn khi sơ đồ thật sự yêu cầu cổng 1/2; nếu không, thân fitting có thể lớn không cần thiết. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB6-04

Trước khi chốt PB6-04, hãy so khớp thiết bị cổng lớn và trả lời câu hỏi: cổng lớn là cổng gốc của thiết bị hay do một adapter tạo ra. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp ống 6 mm nhưng cổng thiết bị 1/2, hai đầu 6 mm cần được xem như một phần của tuyến ống, còn ren 1/2 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB6-04 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/2. Sau vài chu kỳ máy, nhìn lại hai ống 6 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB6-04, OD 6 mm và ren 1/2; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Chỉ chọn khi sơ đồ thật sự yêu cầu cổng 1/2; nếu không, thân fitting có thể lớn không cần thiết. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB6-04

PB6-04 khi bắt vào thiết bị cổng lớn cần được bảo vệ khỏi va chạm cơ học do phần thân nhô ra. Nếu vị trí nằm gần lối thao tác, một tấm che hoặc bố trí lại có thể cần thiết. Mục tiêu là không để lực va đập truyền qua thân nhựa tới chân ren, nhất là khi hai ống 6 mm không đủ cứng để giữ cụm ổn định.

Hỗ trợ đối chiếu PB6-04 tại KDT PHÚ MỸ

Khi cần xác nhận PB6-04, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.
