Đầu nối khí nén chữ T có 2 đầu nối ghim ống 8 mm và 1 đầu ren ngoài bên giữa 1/4

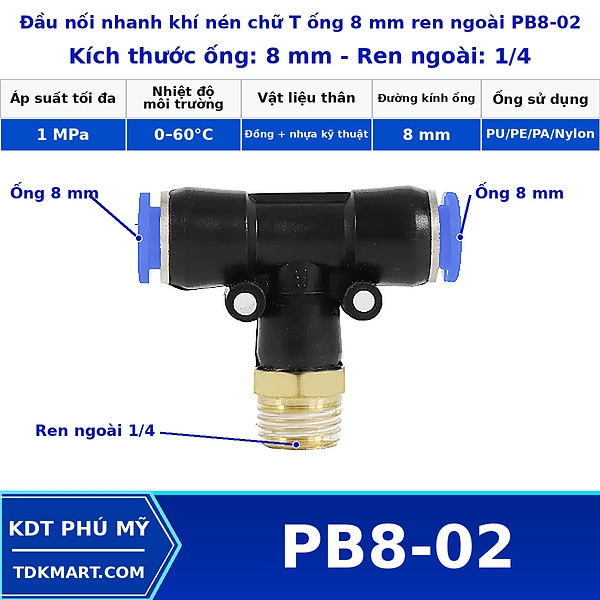

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/4 – mã PB8-02 – có hai cổng ghim cho ống OD 8 mm và một cổng ren ngoài 1/4 nằm ở giữa thân chữ T. PB8-02 là tổ hợp dễ gặp trên các cụm xy lanh và van cỡ vừa: hai hướng ống 8 mm, nhánh giữa 1/4. Giá trị của nó nằm ở việc giảm một mối nối trung gian khi cổng thiết bị đúng 1/4, không phải ở việc “tăng lưu lượng” một cách mặc định.

Tập trung vào cụm xy lanh và van

Khi bảo trì, người kỹ thuật thường cần tháo một trong hai nhánh ống mà không tháo fitting khỏi thiết bị. Vì vậy khoảng trống trước vòng nhả và chiều dài ống dự phòng vài centimet có thể quan trọng hơn việc ép tuyến ống sát nhất có thể vào thân máy.

Hai đầu 8 mm nên được bố trí thế nào

Model PB8-02 được nhận diện bằng cặp thông số 8 mm / 1/4. Dòng sản phẩm trên TDKMART.COM nêu vật liệu thân nhựa kỹ thuật, ren đồng và dải 0–10 bar, 0–60°C.

OD 8 mm là đường kính ngoài của ống cần ghim. Phần ren 1/4 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB8-02.

Ren 1/4 ở nhánh giữa

• Ngắt nguồn, xả áp và vệ sinh vùng lắp.
• Quan sát cổng ren xem có hư ren hay cặn bẩn.
• Gắn fitting bằng phần lục giác thích hợp.
• Chuẩn bị ống đúng OD, bỏ đoạn xước nếu có.
• Thử kín ở áp thấp rồi mới đưa về chế độ vận hành.

Lắp và tháo ống nhiều lần

Nếu giữ ống 8 mm nhưng cổng thiết bị không phải 1/4, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 3/8 và Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Cỡ nào thay thế khi thiết bị đổi cổng

Không dùng khi cần ba nhánh ống 8 mm; khi đó chữ T ba đầu ghim đơn giản hơn.

Các lỗi dễ gặp

Khi một đầu ống 8 mm được thay mới, so chiều dài với phía còn lại để tránh thân chữ T bị kéo lệch.

Kiểm tra 8 mm và ren 1/4 trước khi đặt

Chuyển lựa chọn khi PB8-02 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB8-02 theo cổng thiết bị

PB8-02 có thể là lựa chọn thuận tiện quanh cụm xy lanh vì ống 8 mm vừa đủ linh hoạt để đi theo khung. Tuy nhiên, nếu hai nhánh phục vụ hai cơ cấu có nhu cầu rất khác nhau, chữ T chỉ chia đường khí chứ không tự cân bằng lưu lượng. Khi cần điều chỉnh tốc độ hoặc lưu lượng từng nhánh, phần tử điều khiển phù hợp phải được bố trí riêng.

Thử bố trí thực tế cho 8 mm–1/4

Với PB8-02, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là điểm bắt ren 1/4 ở trung tâm. Đặt thử hướng hai đoạn ống 8 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/4 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Xem xét chiều dài ống hai phía và khả năng tháo vòng nhả khi bảo trì. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB8-02

Trước khi chốt PB8-02, hãy xem lại cụm xy lanh và trả lời câu hỏi: hai cơ cấu sau chữ T có cần điều chỉnh lưu lượng độc lập. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp hai nhánh ống 8 mm quanh cụm xy lanh, hai đầu 8 mm cần được xem như một phần của tuyến ống, còn ren 1/4 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB8-02 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/4. Sau vài chu kỳ máy, nhìn lại hai ống 8 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB8-02, OD 8 mm và ren 1/4; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Xem xét chiều dài ống hai phía và khả năng tháo vòng nhả khi bảo trì. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB8-02

PB8-02 ở cụm xy lanh có thể kết hợp với van tiết lưu ở vị trí phù hợp tùy sơ đồ. Chữ T chỉ tạo điểm chia; nó không thay chức năng điều chỉnh tốc độ. Khi hai nhánh dẫn tới hai tải khác nhau, việc cân bằng hành vi phải được xử lý bằng phần tử điều khiển của mạch, không bằng cách đổi tùy ý chiều dài ống.

Hỗ trợ đối chiếu PB8-02 tại KDT PHÚ MỸ

Khi cần xác nhận PB8-02, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống hai nhánh ống 8 mm quanh cụm xy lanh, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Xem xét chiều dài ống hai phía và khả năng tháo vòng nhả khi bảo trì. Cách kiểm tra này tập trung vào rủi ro riêng của PB8-02, thay vì áp một checklist giống nhau cho mọi cỡ.
