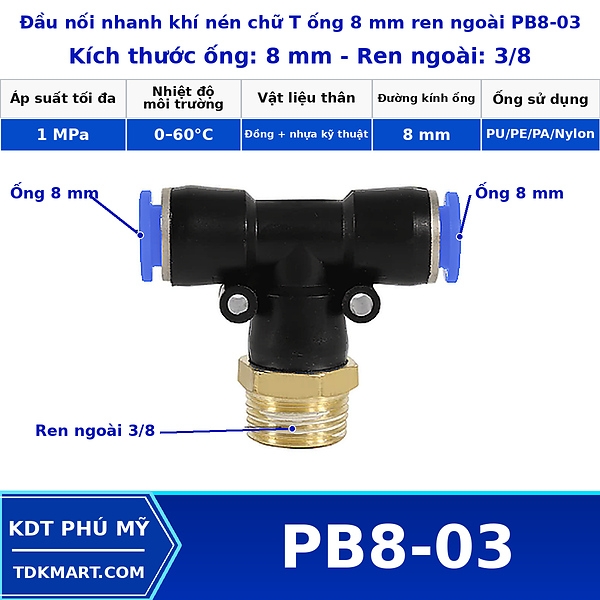

Đầu nối khí nén chữ T có 2 đầu nối ghim ống 8 mm và 1 đầu ren ngoài bên giữa 3/8

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 3/8 – mã PB8-03 – có hai cổng ghim cho ống OD 8 mm và một cổng ren ngoài 3/8 nằm ở giữa thân chữ T. PB8-03 là phương án trung gian giữa thân gọn của 1/4 và cổng lớn 1/2. Trên tuyến 8 mm, ren 3/8 có thể phù hợp các cụm van hoặc bộ chia đã định sẵn cổng này. Việc chọn nên bắt đầu từ bản vẽ cổng, không từ mong muốn tăng cỡ ren.

Một lựa chọn cân bằng cho đường 8 mm

Hai đoạn ống 8 mm tương đối dễ bố trí, nhưng vẫn cần tránh kéo chéo khi thân chữ T đã cố định vào cổng 3/8. Nếu một phía phải vòng ngay sau fitting, nên tạo bán kính uốn bằng tuyến ống thay vì ép tại miệng ghim.

Đọc sơ đồ trước khi đặt hàng

Về dữ liệu cơ bản, PB8-03 thuộc dòng PB thân nhựa kết hợp ren đồng; giới hạn được công bố là 0–10 bar, 0–60°C. Kích thước cần đối chiếu khi mua là OD 8 mm cùng ren 3/8.

OD 8 mm là đường kính ngoài của ống cần ghim. Phần ren 3/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB8-03.

Bán kính uốn hai phía chữ T

• Đánh dấu hướng hai ống trên khung máy trước.
• Xác nhận ren đối tiếp rồi siết fitting ở tư thế thuận dụng cụ.
• Đo chiều dài ống theo vị trí thực tế sau khi thân đã cố định.
• Ghim ống không xoắn, không kéo căng.
• Kiểm tra rò khí trước khi đóng tấm che.

Siết ren mà không xoắn ống

Nếu giữ ống 8 mm nhưng cổng thiết bị không phải 3/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/2 và Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/4. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh 8–1/4 và 8–1/2

Nên chuyển sang 1/4 nếu thiết bị là 1/4; không dùng đầu chuyển chỉ để giữ bản 3/8.

Kiểm tra sau bảo trì

Nếu phải tháo thường xuyên, chừa khoảng tay nhấn vòng nhả; khả năng bảo trì nên được tính ngay từ lúc bố trí.

Kiểm tra 8 mm và ren 3/8 trước khi đặt

Chuyển lựa chọn khi PB8-03 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB8-03 theo cổng thiết bị

PB8-03 thích hợp khi khoảng tâm cổng cho phép thân 3/8. Trên manifold nhiều cổng, hãy kiểm tra fitting kế bên có đủ khoảng để tháo hay không. Một cụm lắp vừa lúc ban đầu nhưng không thể đưa dụng cụ vào khi thay thế sẽ làm thời gian bảo trì tăng đáng kể. Vì thế khả năng tiếp cận là tiêu chí thiết kế, không phải vấn đề phát sinh sau.

Thử bố trí thực tế cho 8 mm–3/8

Với PB8-03, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng 3/8 trên van hoặc khối chia. Đặt thử hướng hai đoạn ống 8 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 3/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Kiểm tra hướng thoát của hai ống sau khi ren đã siết đúng vị trí. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB8-03

Trước khi chốt PB8-03, hãy bố trí thử bộ chia trên khung và trả lời câu hỏi: tấm che sau khi đóng có chạm vào ống hoặc thân nối. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường 8 mm dùng quanh máy tự động, hai đầu 8 mm cần được xem như một phần của tuyến ống, còn ren 3/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB8-03 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 3/8. Sau vài chu kỳ máy, nhìn lại hai ống 8 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB8-03, OD 8 mm và ren 3/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Kiểm tra hướng thoát của hai ống sau khi ren đã siết đúng vị trí. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB8-03

PB8-03 trong hệ thống module nên được lắp theo một quy ước hướng nhất quán nếu nhiều cụm lặp lại. Quy ước này giúp ống 8 mm đi song song, dễ đánh số và dễ truy vết khi sửa. Tuy nhiên, không nên xoay ép fitting chỉ để đạt thẩm mỹ; độ kín và hướng tự nhiên của ống vẫn ưu tiên hơn việc các thân nối nhìn hoàn toàn giống nhau.

Hỗ trợ đối chiếu PB8-03 tại KDT PHÚ MỸ

Khi cần xác nhận PB8-03, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường 8 mm dùng quanh máy tự động, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Kiểm tra hướng thoát của hai ống sau khi ren đã siết đúng vị trí. Cách kiểm tra này tập trung vào rủi ro riêng của PB8-03, thay vì áp một checklist giống nhau cho mọi cỡ.
