Đầu nối khí nén chữ T có 2 đầu nối ghim ống 8 mm và 1 đầu ren ngoài bên giữa 1/2

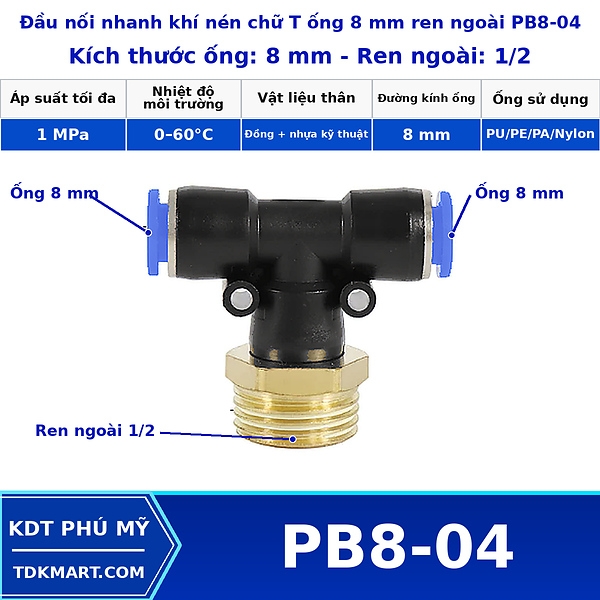

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/2 – mã PB8-04 – có hai cổng ghim cho ống OD 8 mm và một cổng ren ngoài 1/2 nằm ở giữa thân chữ T. PB8-04 kết hợp ống 8 mm với ren 1/2, tức phần ren tương đối lớn so với đường ống. Tổ hợp này có lý khi cổng thiết bị đã là 1/2 nhưng hệ thống phía ngoài chỉ cần ống 8 mm. Điểm cần xem là kích thước thân fitting có phù hợp khoảng trống hay không.

Chênh lệch 8 mm và 1/2 nói lên điều gì

Trong các cụm máy nhỏ, bản 1/2 có thể vướng cảm biến, tấm che hoặc đầu nối bên cạnh dù hai ống 8 mm vẫn đi rất gọn. Trước khi đặt, nên đo khoảng tâm giữa các cổng trên manifold nếu nhiều fitting được lắp sát nhau.

Kích thước thân và không gian

Thông tin đang công bố cho dòng PB: thân nhựa kỹ thuật, phần ren đồng, áp suất làm việc 0–10 bar và nhiệt độ 0–60°C. Riêng PB8-04, hai đầu ống là 8 mm và nhánh ren là 1/2.

OD 8 mm là đường kính ngoài của ống cần ghim. Phần ren 1/2 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB8-04.

Hướng ống sau khi siết ren

• Xả hết áp trong mạch.
• Lắp nhánh ren vào thiết bị trước khi ghim ống.
• Cắt hai đầu ống vuông, lau sạch và đẩy thẳng vào cổng.
• Kéo nhẹ từng ống để xác nhận đã giữ.
• Cấp khí thử và rà riêng ba vị trí làm kín.

Quy trình thử trước khi chạy máy

Nếu giữ ống 8 mm nhưng cổng thiết bị không phải 1/2, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/8 và Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 3/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Khi nên chuyển sang 3/8

Không nên ép dùng bản 1/2 trong cụm cổng đặt sát nhau khi thân fitting che mất cổng kế bên.

Phối hợp với cụm chia

Với cụm nhiều cổng, kiểm tra fitting có chạm nhau sau rung hoặc dịch chuyển thiết bị hay không.

Kiểm tra 8 mm và ren 1/2 trước khi đặt

Chuyển lựa chọn khi PB8-04 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB8-04 theo cổng thiết bị

PB8-04 nên được so với giải pháp dùng đầu thẳng ren 1/2 rồi chia T ở vị trí xa hơn. Dùng PB8-04 giúp giảm số chi tiết nếu cần tách ngay tại cổng; tách ở vị trí xa có thể thuận lợi hơn nếu quanh cổng quá chật. Hai phương án khác nhau về bố trí và số mối nối, nên lựa chọn theo không gian thực tế thay vì chỉ theo số lượng fitting.

Thử bố trí thực tế cho 8 mm–1/2

Với PB8-04, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cụm chuyển tiếp từ thiết bị ren lớn sang hai hướng ống. Đặt thử hướng hai đoạn ống 8 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/2 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Đánh giá sự chênh lệch kích thước để tránh chọn fitting quá cồng kềnh cho không gian hẹp. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB8-04

Trước khi chốt PB8-04, hãy rà soát cụm cổng sát nhau và trả lời câu hỏi: khoảng tâm cổng có đủ để hai fitting cạnh nhau cùng tháo được. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường 8 mm cần bắt trực tiếp vào cổng 1/2, hai đầu 8 mm cần được xem như một phần của tuyến ống, còn ren 1/2 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB8-04 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/2. Sau vài chu kỳ máy, nhìn lại hai ống 8 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB8-04, OD 8 mm và ren 1/2; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Đánh giá sự chênh lệch kích thước để tránh chọn fitting quá cồng kềnh cho không gian hẹp. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB8-04

PB8-04 thường cần kiểm tra khoảng cách giữa các cổng khi gắn trên manifold. Nếu hai cổng 1/2 đặt gần nhau, thân của hai chữ T có thể giao nhau dù ren đều đúng. Một bản vẽ mặt bằng đơn giản với đường bao fitting sẽ phát hiện vấn đề trước khi đặt hàng số lượng. Đây là bước hữu ích cho máy có nhiều nhánh giống nhau.

Hỗ trợ đối chiếu PB8-04 tại KDT PHÚ MỸ

Khi cần xác nhận PB8-04, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường 8 mm cần bắt trực tiếp vào cổng 1/2, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Đánh giá sự chênh lệch kích thước để tránh chọn fitting quá cồng kềnh cho không gian hẹp. Cách kiểm tra này tập trung vào rủi ro riêng của PB8-04, thay vì áp một checklist giống nhau cho mọi cỡ.
