Đầu nối khí nén chữ T có 2 đầu nối ghim ống 4 mm và 1 đầu ren ngoài bên giữa M5

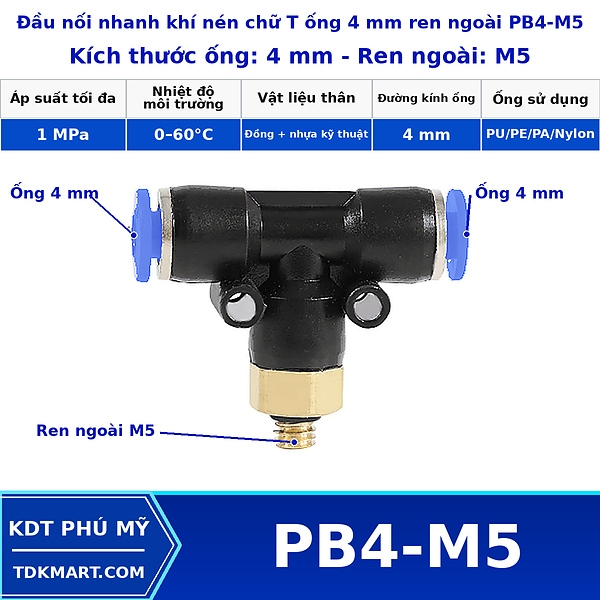

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa M5 – mã PB4-M5 – có hai cổng ghim cho ống OD 4 mm và một cổng ren ngoài M5 nằm ở giữa thân chữ T. PB4-M5 là lựa chọn nhỏ gọn nhất trong dải được liệt kê: hai đầu 4 mm và ren M5. Nó phù hợp các van mini, xy lanh nhỏ hoặc thiết bị compact có cổng M5, nơi kích thước lắp và khả năng đi ống quan trọng hơn việc dùng đường ống lớn.

M5 và ống 4 mm cho cụm compact

Do ren M5 nhỏ, cần thao tác bằng dụng cụ phù hợp và tránh quá lực. Phần ống 4 mm cũng nên có một đoạn thẳng ngắn trước khi uốn để không tạo lực bẩy lên fitting. Nếu thiết bị dùng 1/8, chuyển sang PB4-01 thay vì cố thay thế hai chuẩn ren cho nhau.

Xác nhận chuẩn ren trước tiên

Để tránh nhầm model, ghi nhận PB4-M5: hai đầu ghim 4 mm, ren giữa M5. Thông số chung đang niêm yết cho PB gồm thân nhựa, ren đồng, áp suất 0–10 bar và nhiệt độ 0–60°C.

OD 4 mm là đường kính ngoài của ống cần ghim. Phần ren M5 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB4-M5.

Giữ tuyến ống nhỏ gọn

• So lại mã hàng với OD và ren trên máy.
• Định hướng chữ T để hai ống có đường đi tự nhiên.
• Hoàn thiện mối ren mà không dùng ống làm tay đòn.
• Ghim từng phía và kiểm tra khả năng nhấn vòng nhả.
• Sau chạy thử, xem ống có dịch chuyển hoặc cọ vào chi tiết khác không.

Trình tự lắp trên van mini

Nếu giữ ống 4 mm nhưng cổng thiết bị không phải M5, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/8 và Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/2. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So với 6 mm–M5

Không thay M5 bằng 1/8 và không cố siết khi ren chỉ vào được vài vòng đầu.

Bảo trì và thay ống

Khi thay PB4-M5, giữ nguyên hướng tuyến cũ nếu bố trí đã ổn định và chỉ điều chỉnh khi có lý do rõ ràng.

Kiểm tra 4 mm và ren M5 trước khi đặt

Chuyển lựa chọn khi PB4-M5 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB4-M5 theo cổng thiết bị

PB4-M5 nên được ưu tiên cho thiết bị compact đúng cổng M5 thay vì ghép M5–1/8 rồi dùng PB4-01. Mỗi đầu chuyển bổ sung tạo thêm một mối cần làm kín và tăng chiều cao cụm. Khi có model trực tiếp đúng OD và đúng ren, phương án ít tầng kết nối thường dễ lắp, dễ kiểm tra và gọn hơn.

Thử bố trí thực tế cho 4 mm–M5

Với PB4-M5, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng M5 trên van, xy lanh mini hoặc thiết bị compact. Đặt thử hướng hai đoạn ống 4 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren M5 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Xác nhận đúng bước ren m5 và tránh nhầm với các cỡ ren inch. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB4-M5

Trước khi chốt PB4-M5, hãy xác nhận lần cuối cụm mini và trả lời câu hỏi: ren M5 có được nhận dạng đúng trước khi đưa dụng cụ vào siết. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch rất nhỏ dùng ống 4 mm, hai đầu 4 mm cần được xem như một phần của tuyến ống, còn ren M5 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB4-M5 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng M5. Sau vài chu kỳ máy, nhìn lại hai ống 4 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB4-M5, OD 4 mm và ren M5; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Xác nhận đúng bước ren m5 và tránh nhầm với các cỡ ren inch. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB4-M5

PB4-M5 trên van mini nên được kiểm tra cùng khoảng cách tới đầu nối điện và vít gá. Chỉ vài milimet chênh lệch có thể quyết định việc có nhấn được vòng nhả hay không. Khi thiết kế cụm mới, mô hình hóa cả vùng thao tác quanh fitting sẽ hữu ích hơn chỉ kiểm tra kích thước bao của thân.

Hỗ trợ đối chiếu PB4-M5 tại KDT PHÚ MỸ

Khi cần xác nhận PB4-M5, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch rất nhỏ dùng ống 4 mm, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Xác nhận đúng bước ren m5 và tránh nhầm với các cỡ ren inch. Cách kiểm tra này tập trung vào rủi ro riêng của PB4-M5, thay vì áp một checklist giống nhau cho mọi cỡ.
