Đầu nối khí nén chữ T có 2 đầu nối ghim ống 6 mm và 1 đầu ren ngoài bên giữa 1/4

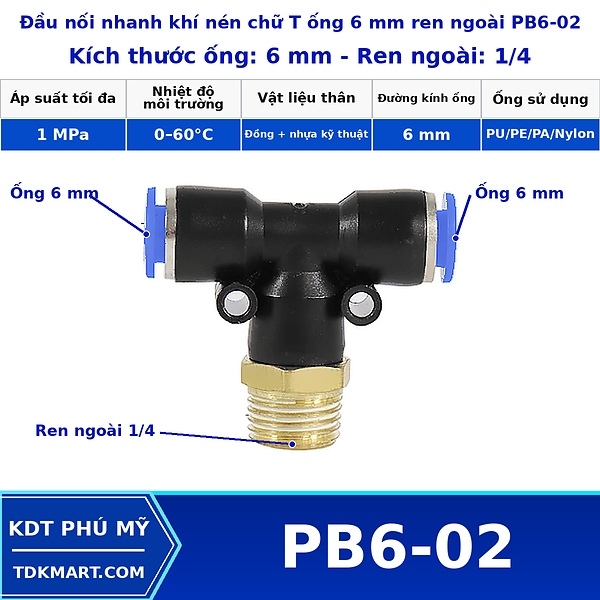

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/4 – mã PB6-02 – có hai cổng ghim cho ống OD 6 mm và một cổng ren ngoài 1/4 nằm ở giữa thân chữ T. PB6-02 là tổ hợp 6 mm–1/4, phù hợp nhiều mạch điều khiển nhưng vẫn phải kiểm tra đủ ba dữ kiện: OD ống, cổng ren và vị trí lắp. Sự phổ biến của một cỡ không phải lý do để bỏ bước xác nhận ren.

Tổ hợp phổ biến nhưng vẫn phải kiểm tra

Ở các máy có nhiều van đặt cạnh nhau, ưu tiên cho PB6-02 là khả năng tiếp cận hai vòng nhả. Nếu một đầu bị sát tấm gá, lần thay ống sau sẽ khó hơn đáng kể. Có thể xoay lại cách đi ống hoặc chọn kiểu fitting khác trước khi cố lắp vào khoảng trống quá chật.

Quan hệ giữa OD 6 mm và ren 1/4

Model PB6-02 được nhận diện bằng cặp thông số 6 mm / 1/4. Dòng sản phẩm trên TDKMART.COM nêu vật liệu thân nhựa kỹ thuật, ren đồng và dải 0–10 bar, 0–60°C.

OD 6 mm là đường kính ngoài của ống cần ghim. Phần ren 1/4 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB6-02.

Chọn vị trí để dễ tháo ống

• Ngắt nguồn, xả áp và vệ sinh vùng lắp.
• Quan sát cổng ren xem có hư ren hay cặn bẩn.
• Gắn fitting bằng phần lục giác thích hợp.
• Chuẩn bị ống đúng OD, bỏ đoạn xước nếu có.
• Thử kín ở áp thấp rồi mới đưa về chế độ vận hành.

Lắp theo thứ tự giảm rủi ro

Nếu giữ ống 6 mm nhưng cổng thiết bị không phải 1/4, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 3/8 và Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Khi nên dùng 1/8 hoặc 3/8

Không lấy tính phổ biến của 1/4 làm căn cứ; cổng thực tế khác 1/4 thì phải đổi model.

Phần tử dùng kèm

Sau tháo lắp nhiều lần, cắt mới đầu ống nếu bề mặt đã xước; gioăng cần tiếp xúc với đoạn ống lành.

Kiểm tra 6 mm và ren 1/4 trước khi đặt

Chuyển lựa chọn khi PB6-02 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB6-02 theo cổng thiết bị

PB6-02 thường được dùng nhiều nên rủi ro lớn nhất lại là chủ quan. Một máy mới có thể dùng cổng G1/4, R1/4 hoặc một chuẩn khác tùy nhà sản xuất. Tên danh nghĩa 1/4 chưa đủ để khẳng định tương thích trong mọi trường hợp. Nếu tài liệu thiết bị ghi rõ chuẩn, hãy dùng thông tin đó làm căn cứ thay vì dựa vào kinh nghiệm từ máy khác.

Thử bố trí thực tế cho 6 mm–1/4

Với PB6-02, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng 1/4 rất thường gặp trên thiết bị khí. Đặt thử hướng hai đoạn ống 6 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/4 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Kiểm tra od ống thực tế, ren đối tiếp và chiều sâu lắp ống. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB6-02

Trước khi chốt PB6-02, hãy quan sát mạch điều khiển và trả lời câu hỏi: nhãn vật tư có ghi đủ OD và cỡ ren để tránh lấy nhầm. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch điều khiển 6 mm, hai đầu 6 mm cần được xem như một phần của tuyến ống, còn ren 1/4 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB6-02 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/4. Sau vài chu kỳ máy, nhìn lại hai ống 6 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB6-02, OD 6 mm và ren 1/4; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Kiểm tra od ống thực tế, ren đối tiếp và chiều sâu lắp ống. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB6-02

PB6-02 trong mạch lặp lại nhiều lần nên có quy chuẩn chiều dài ống và vị trí kẹp. Nếu mỗi cụm được cắt ống khác nhau, lực kéo lên fitting cũng khác nhau dù cùng model. Chuẩn hóa bố trí cơ khí giúp kết quả bảo trì nhất quán hơn, nhưng vẫn phải cho phép sai khác khi vị trí thiết bị thực tế thay đổi.

Điều kiện tại vị trí dùng PB6-02

Nếu PB6-02 nằm trong tủ có nhiều tuyến giống nhau, nên dùng mã nhận dạng nhánh thống nhất với sơ đồ điện–khí. Việc truy vết nhanh đúng ống giúp giảm nguy cơ tháo nhầm khi xử lý sự cố.

Hỗ trợ đối chiếu PB6-02 tại KDT PHÚ MỸ

Khi cần xác nhận PB6-02, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch điều khiển 6 mm, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Kiểm tra od ống thực tế, ren đối tiếp và chiều sâu lắp ống. Cách kiểm tra này tập trung vào rủi ro riêng của PB6-02, thay vì áp một checklist giống nhau cho mọi cỡ.
