Đầu nối khí nén chữ T có 2 đầu nối ghim ống 10 mm và 1 đầu ren ngoài bên giữa 1/8

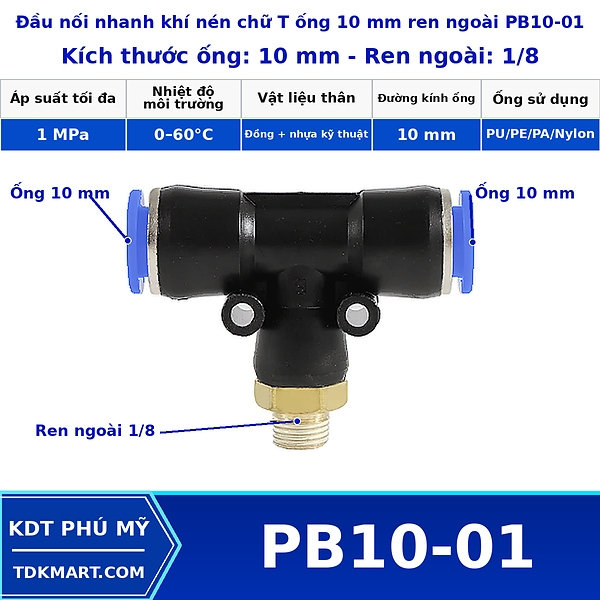

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/8 – mã PB10-01 – có hai cổng ghim cho ống OD 10 mm và một cổng ren ngoài 1/8 nằm ở giữa thân chữ T. PB10-01 nên được xem như một điểm lấy hoặc cấp khí qua cổng nhỏ trên tuyến 10 mm. Khi ren 1/8 là phía cấp cho cả hai đầu 10 mm, cần đánh giá nhu cầu khí thay vì chỉ kiểm tra ren có vặn vừa. Khi ren 1/8 chỉ phục vụ một chức năng phụ, cách đọc sơ đồ lại khác.

Vì sao có tổ hợp 10 mm–1/8

Vì cổng ren nhỏ và ống ngang lớn hơn, vị trí lắp nên tránh tạo cảm giác “thu cổ” không được tính trước. Nếu thiết bị thay thế có sẵn cổng 1/4, chọn PB10-02 trực tiếp thường gọn hơn so với giữ PB10-01 rồi thêm đầu chuyển.

Nhánh nhỏ và đường chính lớn

Để tránh nhầm model, ghi nhận PB10-01: hai đầu ghim 10 mm, ren giữa 1/8. Thông số chung đang niêm yết cho PB gồm thân nhựa, ren đồng, áp suất 0–10 bar và nhiệt độ 0–60°C.

OD 10 mm là đường kính ngoài của ống cần ghim. Phần ren 1/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB10-01.

Điều cần kiểm tra về lưu lượng

• So lại mã hàng với OD và ren trên máy.
• Định hướng chữ T để hai ống có đường đi tự nhiên.
• Hoàn thiện mối ren mà không dùng ống làm tay đòn.
• Ghim từng phía và kiểm tra khả năng nhấn vòng nhả.
• Sau chạy thử, xem ống có dịch chuyển hoặc cọ vào chi tiết khác không.

Lắp trong vùng chật

Nếu giữ ống 10 mm nhưng cổng thiết bị không phải 1/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/4 và Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/2. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So với giảm OD ống

Cân nhắc cỡ ren lớn hơn nếu yêu cầu của nhánh vượt khả năng của cổng 1/8 theo thiết kế thiết bị.

Kiểm tra định kỳ

Theo dõi nhánh 1/8 nếu mạch có triệu chứng thiếu khí; cần chẩn đoán toàn tuyến thay vì mặc định fitting hỏng.

Kiểm tra 10 mm và ren 1/8 trước khi đặt

Chuyển lựa chọn khi PB10-01 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB10-01 theo cổng thiết bị

PB10-01 cần được xem kỹ khi dùng cho nhánh thổi. Một vòi thổi ngắn, hoạt động gián đoạn có yêu cầu khác với xy lanh lớn chạy chu kỳ nhanh. Vì vậy chỉ nhìn ống 10 mm để suy ra khả năng cấp khí là chưa đủ. Hãy xét cổng 1/8, van điều khiển và phần tử cuối cùng như một chuỗi, sau đó mới quyết định giữ hay đổi cỡ.

Thử bố trí thực tế cho 10 mm–1/8

Với PB10-01, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là nhánh đo, thổi hoặc cơ cấu nhỏ. Đặt thử hướng hai đoạn ống 10 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Xác minh nhu cầu khí của nhánh nhỏ trước khi giữ ống chính 10 mm. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB10-01

Trước khi chốt PB10-01, hãy kiểm chứng điểm thổi phụ và trả lời câu hỏi: nhánh phụ hoạt động liên tục hay chỉ theo chu kỳ ngắn. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường 10 mm nhưng điểm lấy khí phụ dùng ren 1/8, hai đầu 10 mm cần được xem như một phần của tuyến ống, còn ren 1/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB10-01 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/8. Sau vài chu kỳ máy, nhìn lại hai ống 10 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB10-01, OD 10 mm và ren 1/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Xác minh nhu cầu khí của nhánh nhỏ trước khi giữ ống chính 10 mm. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB10-01

PB10-01 có thể dùng tại điểm lấy khí phụ trên đường 10 mm, nhưng nếu nhánh 1/8 nối thiết bị đo thì nên tránh bố trí nơi rung mạnh hoặc bị ống chính kéo. Tách tải cơ học khỏi điểm đo giúp kết quả ổn định hơn và giảm nguy cơ lỏng mối lắp. Kẹp ống hai phía là biện pháp bố trí, không phải thay đổi thông số của fitting.

Hỗ trợ đối chiếu PB10-01 tại KDT PHÚ MỸ

Khi cần xác nhận PB10-01, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường 10 mm nhưng điểm lấy khí phụ dùng ren 1/8, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Xác minh nhu cầu khí của nhánh nhỏ trước khi giữ ống chính 10 mm. Cách kiểm tra này tập trung vào rủi ro riêng của PB10-01, thay vì áp một checklist giống nhau cho mọi cỡ.
