Đầu nối khí nén chữ T có 2 đầu nối ghim ống 6 mm và 1 đầu ren ngoài bên giữa 1/8

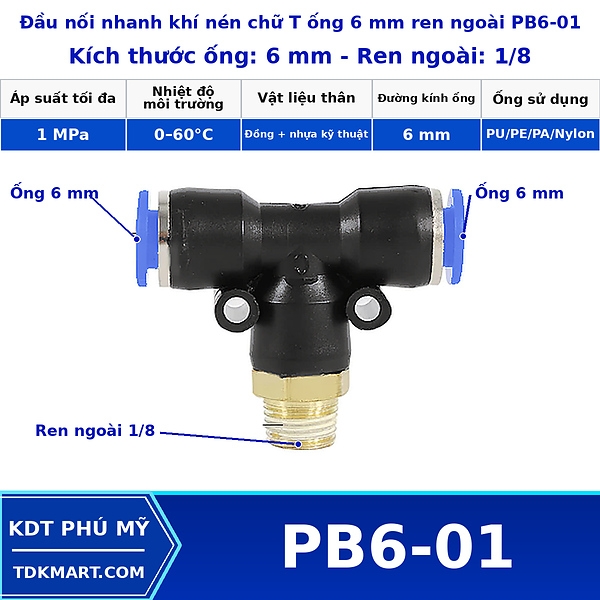

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/8 – mã PB6-01 – có hai cổng ghim cho ống OD 6 mm và một cổng ren ngoài 1/8 nằm ở giữa thân chữ T. PB6-01 nhắm đến mạch 6 mm cần cổng 1/8 gọn. Khi dùng gần van nhỏ, ưu thế là giảm kích thước cụm lắp so với các bản ren lớn hơn. Tuy vậy cần bảo đảm cổng 1/8 đúng chuẩn của thiết bị và đáp ứng chức năng của nhánh.

Ưu tiên sự gọn nhẹ

Ống 6 mm dễ thao tác nhưng đầu cắt vẫn quyết định độ kín. Nếu đoạn đầu bị xước do tháo lắp nhiều lần, nên cắt bỏ phần hư thay vì đẩy sâu hơn để che vết xước. Việc này giúp vùng gioăng làm việc trên bề mặt ống lành.

Cổng 1/8 và đường 6 mm

Để tránh nhầm model, ghi nhận PB6-01: hai đầu ghim 6 mm, ren giữa 1/8. Thông số chung đang niêm yết cho PB gồm thân nhựa, ren đồng, áp suất 0–10 bar và nhiệt độ 0–60°C.

OD 6 mm là đường kính ngoài của ống cần ghim. Phần ren 1/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB6-01.

Cách bố trí quanh van nhỏ

• So lại mã hàng với OD và ren trên máy.
• Định hướng chữ T để hai ống có đường đi tự nhiên.
• Hoàn thiện mối ren mà không dùng ống làm tay đòn.
• Ghim từng phía và kiểm tra khả năng nhấn vòng nhả.
• Sau chạy thử, xem ống có dịch chuyển hoặc cọ vào chi tiết khác không.

Thử kín không cần phức tạp

Nếu giữ ống 6 mm nhưng cổng thiết bị không phải 1/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/4 và Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa M5. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So với bản M5 và 1/4

Không phù hợp nếu cần M5 hoặc 1/4; 1/8 không phải cỡ thay thế chung cho mọi van nhỏ.

Bảo trì ở vị trí khó tiếp cận

Ở vị trí khó tiếp cận, nên thử thao tác tháo ống khi máy chưa chạy để chắc rằng bảo trì sau này khả thi.

Kiểm tra 6 mm và ren 1/8 trước khi đặt

Chuyển lựa chọn khi PB6-01 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB6-01 theo cổng thiết bị

PB6-01 phù hợp các cụm nhỏ, nhưng cần chú ý khoảng cách giữa fitting và coil van điện từ. Nếu vòng nhả bị coil che, lần tháo ống sẽ khó. Trước khi siết ren, thử đặt fitting vào vị trí dự kiến và kiểm tra thao tác tay. Một thay đổi hướng nhỏ ở giai đoạn này có thể tránh phải tháo cả van về sau.

Thử bố trí thực tế cho 6 mm–1/8

Với PB6-01, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng 1/8 cho van nhỏ hoặc điểm cấp phụ. Đặt thử hướng hai đoạn ống 6 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Ưu tiên độ gọn và khả năng tháo ống hơn là dùng thân fitting lớn. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB6-01

Trước khi chốt PB6-01, hãy kiểm tra chéo van mini và trả lời câu hỏi: đầu ống sau nhiều lần tháo có còn bề mặt tốt ở vùng gioăng. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch khí 6 mm gọn nhẹ, hai đầu 6 mm cần được xem như một phần của tuyến ống, còn ren 1/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB6-01 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/8. Sau vài chu kỳ máy, nhìn lại hai ống 6 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB6-01, OD 6 mm và ren 1/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Ưu tiên độ gọn và khả năng tháo ống hơn là dùng thân fitting lớn. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB6-01

PB6-01 gần van điện từ nên được đặt tránh luồng khí nóng từ coil hoặc khu vực khó vệ sinh. Nếu fitting bị che bởi dây điện, nên tách đường dây và đường ống để có lối thao tác. Sự gọn gàng không chỉ để đẹp; nó giúp người bảo trì nhìn thấy mối nối và phát hiện ống bị gập sớm.

Khi máy thay đổi nhưng còn dùng PB6-01

Với PB6-01, lợi thế của tuyến 6 mm là dễ đi qua các vùng chật hơn 8 mm. Tuy nhiên, nếu máy được nâng cấp cơ cấu tiêu thụ khí lớn hơn, đừng mặc định giữ 6 mm chỉ vì hệ thống cũ dùng cỡ này. Hãy xem lại yêu cầu của cơ cấu mới và van điều khiển. Một thay đổi tải có thể kéo theo thay đổi kiến trúc đường khí, trong đó fitting chỉ là một phần.

Hỗ trợ đối chiếu PB6-01 tại KDT PHÚ MỸ

Khi cần xác nhận PB6-01, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch khí 6 mm gọn nhẹ, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Ưu tiên độ gọn và khả năng tháo ống hơn là dùng thân fitting lớn. Cách kiểm tra này tập trung vào rủi ro riêng của PB6-01, thay vì áp một checklist giống nhau cho mọi cỡ.
