Đầu nối khí nén chữ T có 2 đầu nối ghim ống 10 mm và 1 đầu ren ngoài bên giữa 3/8

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 3/8 – mã PB10-03 – có hai cổng ghim cho ống OD 10 mm và một cổng ren ngoài 3/8 nằm ở giữa thân chữ T. PB10-03 tạo một điểm tách hai hướng 10 mm từ cổng 3/8 ở giữa. Cỡ này đáng cân nhắc trên khung máy có đường 10 mm chạy dọc và cần bắt trực tiếp vào cụm van. Ưu tiên là giữ hai đầu ống thẳng hàng để fitting không bị biến thành điểm chịu lực uốn.

Tổ hợp 10 mm và 3/8 phù hợp ở đâu

Khi siết nhánh 3/8, nên hoàn tất định hướng thân trước rồi mới ghim hai ống. Làm ngược lại dễ khiến người lắp dùng chính ống làm tay đòn để xoay fitting, tạo tải lên cơ cấu ghim. Đây là khác biệt thao tác quan trọng so với chữ T ba đầu ghim không có mối ren cố định vào thiết bị.

Giữ thẳng hai đầu ghim

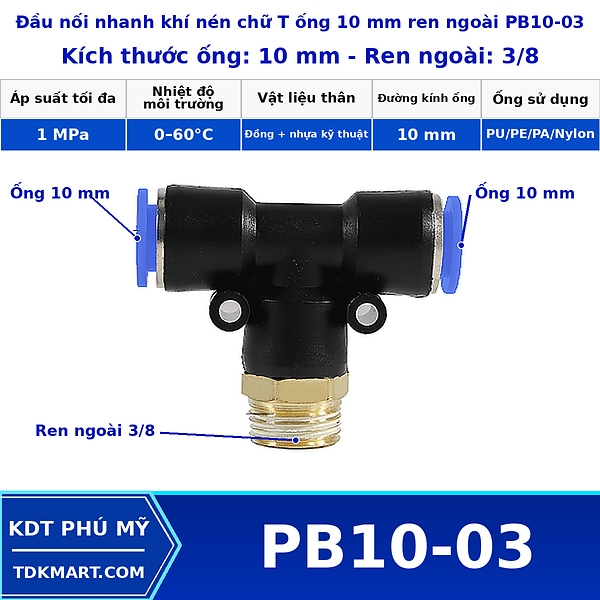

Về dữ liệu cơ bản, PB10-03 thuộc dòng PB thân nhựa kết hợp ren đồng; giới hạn được công bố là 0–10 bar, 0–60°C. Kích thước cần đối chiếu khi mua là OD 10 mm cùng ren 3/8.

OD 10 mm là đường kính ngoài của ống cần ghim. Phần ren 3/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB10-03.

Cách tránh tải ngang lên chân ren

• Đánh dấu hướng hai ống trên khung máy trước.
• Xác nhận ren đối tiếp rồi siết fitting ở tư thế thuận dụng cụ.
• Đo chiều dài ống theo vị trí thực tế sau khi thân đã cố định.
• Ghim ống không xoắn, không kéo căng.
• Kiểm tra rò khí trước khi đóng tấm che.

Kiểm tra kín theo từng mối

Nếu giữ ống 10 mm nhưng cổng thiết bị không phải 3/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/2 và Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/4. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh cỡ ren liền kề

Đổi lựa chọn nếu hướng dừng của ren 3/8 khiến hai ống 10 mm phải kéo chéo liên tục.

Bảo dưỡng khi máy dừng

Định kỳ nhìn vết cọ trên ống 10 mm. Vết mài gần fitting thường cho biết tuyến ống đang bị ép vào cạnh máy.

Kiểm tra 10 mm và ren 3/8 trước khi đặt

Chuyển lựa chọn khi PB10-03 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB10-03 theo cổng thiết bị

PB10-03 phù hợp cho bố trí tuyến thẳng dọc khung. Khi cần rẽ 90 độ ngay sau một đầu ghim, nên xem có nên đổi vị trí chữ T hoặc dùng thêm đoạn ống tạo bán kính mềm thay vì bẻ gấp. Việc giữ trục ống tự nhiên làm giảm tải ngang và giúp lần tháo lắp sau dễ nhận biết ống đã vào đúng hướng.

Thử bố trí thực tế cho 10 mm–3/8

Với PB10-03, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là nhánh ren 3/8 đặt giữa tuyến. Đặt thử hướng hai đoạn ống 10 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 3/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Ưu tiên bố trí sao cho hai đầu ống không bị kéo lệch khi siết ren. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB10-03

Trước khi chốt PB10-03, hãy theo dõi khung máy dài và trả lời câu hỏi: đường ống có chạy thẳng qua thân hay phải đổi hướng ngay sau đầu ghim. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường 10 mm chạy dọc khung máy, hai đầu 10 mm cần được xem như một phần của tuyến ống, còn ren 3/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB10-03 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 3/8. Sau vài chu kỳ máy, nhìn lại hai ống 10 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB10-03, OD 10 mm và ren 3/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Ưu tiên bố trí sao cho hai đầu ống không bị kéo lệch khi siết ren. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB10-03

PB10-03 phù hợp khi đường 10 mm đi ngang qua cổng 3/8. Trong thiết kế mới, nên dành khoảng tháo fitting theo hướng vuông góc với bề mặt thiết bị. Nếu phía trước bị khung máy che hoàn toàn, lần thay sau có thể phải tháo cả manifold. Khoảng bảo trì là một phần của kích thước lắp đặt, dù nó không xuất hiện trong thông số fitting.

Chuyển động máy quanh PB10-03

PB10-03 còn cần xem khoảng cách tới khớp chuyển động của máy nếu tuyến 10 mm đi qua vùng bản lề hoặc bàn trượt. Ống phải có hành trình dự phòng riêng; không để chuyển động của máy kéo trực tiếp vào chữ T. Khi có chuyển động lặp lại, dùng điểm kẹp và vòng võng phù hợp cho phần ống chuyển động, còn fitting nên nằm ở vùng tương đối ổn định.

Hỗ trợ đối chiếu PB10-03 tại KDT PHÚ MỸ

Khi cần xác nhận PB10-03, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường 10 mm chạy dọc khung máy, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Ưu tiên bố trí sao cho hai đầu ống không bị kéo lệch khi siết ren. Cách kiểm tra này tập trung vào rủi ro riêng của PB10-03, thay vì áp một checklist giống nhau cho mọi cỡ.
