Đầu nối khí nén chữ T có 2 đầu nối ghim ống 12 mm và 1 đầu ren ngoài bên giữa 3/8

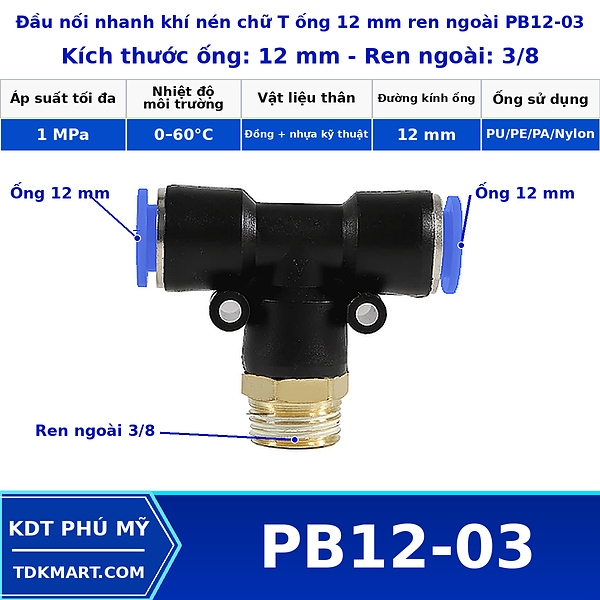

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 3/8 – mã PB12-03 – có hai cổng ghim cho ống OD 12 mm và một cổng ren ngoài 3/8 nằm ở giữa thân chữ T. PB12-03 phù hợp với bài toán đường ống 12 mm đi xuyên qua một cụm máy nhưng điểm bắt giữa dùng ren 3/8. Tổ hợp này thường dễ bố trí hơn bản 1/2 khi không gian quanh cổng thiết bị hạn chế, song quyết định cuối cùng vẫn phải theo đúng cổng ren chứ không theo mong muốn thu nhỏ thân fitting.

Bắt đầu từ nhu cầu dòng khí

Khi hai ống 12 mm chạy theo cùng một trục, nên dùng kẹp đỡ ở khoảng cách phù hợp để trọng lượng và lực uốn của ống không dồn vào nhánh ren giữa. Cách bố trí này đặc biệt hữu ích ở tủ máy hoặc khung máy có rung, nơi một mối ren kín vẫn có thể chịu tải cơ học không cần thiết nếu ống bị treo tự do.

Đọc đúng hai kích thước cần khớp

Về dữ liệu cơ bản, PB12-03 thuộc dòng PB thân nhựa kết hợp ren đồng; giới hạn được công bố là 0–10 bar, 0–60°C. Kích thước cần đối chiếu khi mua là OD 12 mm cùng ren 3/8.

OD 12 mm là đường kính ngoài của ống cần ghim. Phần ren 3/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB12-03.

Bố trí chữ T trên khung máy

• Đánh dấu hướng hai ống trên khung máy trước.
• Xác nhận ren đối tiếp rồi siết fitting ở tư thế thuận dụng cụ.
• Đo chiều dài ống theo vị trí thực tế sau khi thân đã cố định.
• Ghim ống không xoắn, không kéo căng.
• Kiểm tra rò khí trước khi đóng tấm che.

Thử kín sau lắp

Nếu giữ ống 12 mm nhưng cổng thiết bị không phải 3/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/2 và Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/4. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Trường hợp nên đổi sang cỡ khác

Nên đổi phương án nếu cổng thực tế là 1/2, nếu cần ba đầu ghim, hoặc nếu hai đoạn 12 mm buộc phải uốn gấp ngay sát fitting.

Gợi ý bảo trì

Quan sát hai đầu ống tại vị trí kẹp; nếu ống bị kéo dọc trục sau rung máy, cần xử lý nguyên nhân cơ học chứ không chỉ ghim lại.

Kiểm tra 12 mm và ren 3/8 trước khi đặt

Chuyển lựa chọn khi PB12-03 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB12-03 theo cổng thiết bị

PB12-03 đứng giữa hai lựa chọn 12–1/4 và 12–1/2 về kích thước ren, nhưng cách chọn không phải lấy “cỡ trung bình”. Hãy đọc đúng ren của manifold. Nếu cụm van thay đổi trong tương lai, lưu mã ren trên hồ sơ bảo trì để lần sau không phải đo lại. Với tuyến 12 mm, một thay đổi nhỏ về vị trí fitting có thể buộc cắt lại cả hai đoạn ống, nên việc xác nhận trước giúp giảm vật tư bỏ đi.

Thử bố trí thực tế cho 12 mm–3/8

Với PB12-03, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cụm van hoặc manifold dùng cổng 3/8. Đặt thử hướng hai đoạn ống 12 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 3/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Đặt trọng tâm vào tương quan giữa ống 12 mm và cổng ren 3/8 thay vì chọn theo cảm giác. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB12-03

Trước khi chốt PB12-03, hãy đối chiếu manifold nhiều nhánh và trả lời câu hỏi: hai đoạn ống có được kẹp đỡ trước khi tới chữ T hay không. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp nhánh cấp khí lưu lượng tương đối lớn, hai đầu 12 mm cần được xem như một phần của tuyến ống, còn ren 3/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB12-03 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 3/8. Sau vài chu kỳ máy, nhìn lại hai ống 12 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB12-03, OD 12 mm và ren 3/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Đặt trọng tâm vào tương quan giữa ống 12 mm và cổng ren 3/8 thay vì chọn theo cảm giác. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB12-03

Với tuyến chạy trên máng hoặc khung dài, PB12-03 có thể đóng vai trò mốc chuyển từ thiết bị sang hai hướng ống. Nên đặt kẹp ống sao cho việc tháo fitting không buộc tháo cả một đoạn máng. Nếu hệ thống thường xuyên được cải tạo, chừa một đoạn ống dự phòng hợp lý ở hai phía sẽ thuận tiện hơn cắt đúng sát kích thước ban đầu.

Hỗ trợ đối chiếu PB12-03 tại KDT PHÚ MỸ

Khi cần xác nhận PB12-03, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống nhánh cấp khí lưu lượng tương đối lớn, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Đặt trọng tâm vào tương quan giữa ống 12 mm và cổng ren 3/8 thay vì chọn theo cảm giác. Cách kiểm tra này tập trung vào rủi ro riêng của PB12-03, thay vì áp một checklist giống nhau cho mọi cỡ.
