Đầu nối khí nén chữ T có 2 đầu nối ghim ống 8 mm và 1 đầu ren ngoài bên giữa 1/8

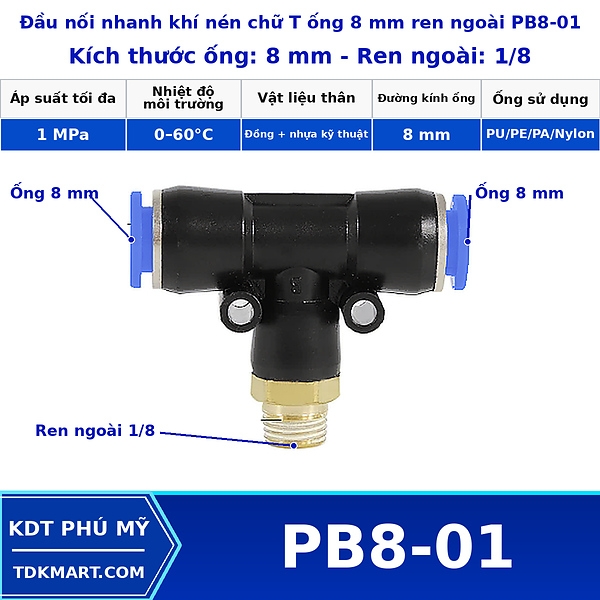

Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/8 – mã PB8-01 – có hai cổng ghim cho ống OD 8 mm và một cổng ren ngoài 1/8 nằm ở giữa thân chữ T. PB8-01 dùng ren 1/8 trên tuyến 8 mm. Cỡ này phù hợp khi thiết bị thật sự có cổng nhỏ và nhu cầu khí qua nhánh đó tương ứng. Nếu nhánh giữa là nguồn cấp chính cho hai hướng 8 mm, cần kiểm tra khả năng cấp của cổng và van ở phía trước.

Khi đường 8 mm gặp cổng 1/8

Một lỗi dễ gặp là nhìn đường kính ren đo ngoài rồi gọi luôn là 1/8. Ren ống được nhận dạng theo hệ và cỡ danh nghĩa; vì vậy nên dựa vào ký hiệu của thiết bị hoặc tài liệu kỹ thuật. Cố vặn sai ren có thể làm hỏng cổng trước khi phát hiện nhầm.

Giới hạn nằm ở đâu trong sơ đồ

Để tránh nhầm model, ghi nhận PB8-01: hai đầu ghim 8 mm, ren giữa 1/8. Thông số chung đang niêm yết cho PB gồm thân nhựa, ren đồng, áp suất 0–10 bar và nhiệt độ 0–60°C.

OD 8 mm là đường kính ngoài của ống cần ghim. Phần ren 1/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB8-01.

Giữ ống và làm kín là hai việc khác nhau

• So lại mã hàng với OD và ren trên máy.
• Định hướng chữ T để hai ống có đường đi tự nhiên.
• Hoàn thiện mối ren mà không dùng ống làm tay đòn.
• Ghim từng phía và kiểm tra khả năng nhấn vòng nhả.
• Sau chạy thử, xem ống có dịch chuyển hoặc cọ vào chi tiết khác không.

Kiểm tra OD trước khi ghim

Nếu giữ ống 8 mm nhưng cổng thiết bị không phải 1/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 8 mm ren ngoài giữa 1/4 và Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/2. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh với 8–1/4

Cần đổi nếu nhánh 1/8 là nút thắt không phù hợp với nhiệm vụ của mạch.

Tình huống không nên dùng

Rò nhỏ ở mạch 8 mm–1/8 nên được khoanh vùng bằng kiểm tra từng mối, không siết thêm tất cả các vị trí cùng lúc.

Kiểm tra 8 mm và ren 1/8 trước khi đặt

Chuyển lựa chọn khi PB8-01 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB8-01 theo cổng thiết bị

PB8-01 và PB6-01 cùng dùng ren 1/8. Khi cân nhắc giữa hai loại, OD ống là điểm quyết định: 8 mm tạo tuyến lớn hơn nhưng chiếm chỗ hơn; 6 mm gọn hơn. Không nên dùng ống 6 mm với đầu 8 mm thông qua mẹo chèn hoặc dùng ống 8 mm với đầu 6 mm; đầu ghim phải đúng OD thiết kế.

Thử bố trí thực tế cho 8 mm–1/8

Với PB8-01, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng 1/8 trên thiết bị điều khiển. Đặt thử hướng hai đoạn ống 8 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Đối chiếu lưu lượng, chuẩn ren và không gian trước khi chọn. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB8-01

Trước khi chốt PB8-01, hãy đặt cạnh van điều khiển nhỏ và trả lời câu hỏi: coil van có che vòng nhả hoặc đường thao tác của tay. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch khí 8 mm có nhánh ren nhỏ, hai đầu 8 mm cần được xem như một phần của tuyến ống, còn ren 1/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB8-01 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/8. Sau vài chu kỳ máy, nhìn lại hai ống 8 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB8-01, OD 8 mm và ren 1/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Đối chiếu lưu lượng, chuẩn ren và không gian trước khi chọn. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB8-01

PB8-01 trên mạch nhỏ nên tránh đặt ngay sát nguồn nhiệt của máy dù dải nhiệt công bố còn cho phép, vì nhiệt cục bộ có thể khác nhiệt độ môi trường đo ở xa. Nếu khu vực có nhiệt cao, cần đo hoặc đánh giá tại chính vị trí fitting. Điều kiện của ống cũng phải được xem cùng, vì giới hạn của cụm được quyết định bởi phần tử yếu hơn.

Khi máy thay đổi nhưng còn dùng PB8-01

Với PB8-01, một kiểm tra khác là thời gian đáp ứng của cơ cấu cuối tuyến. Nếu máy có triệu chứng phản ứng chậm, không nên kết luận từ kích thước fitting; cần xem van, tiết diện cổng, chiều dài ống 8 mm, tiết lưu và tải cơ khí. Việc chẩn đoán theo chuỗi giúp tránh thay một chi tiết vẫn đang hoạt động đúng. Khi thử nghiệm, thay đổi từng yếu tố một để biết nguyên nhân nào thực sự tạo khác biệt.

Hỗ trợ đối chiếu PB8-01 tại KDT PHÚ MỸ

Khi cần xác nhận PB8-01, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch khí 8 mm có nhánh ren nhỏ, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Đối chiếu lưu lượng, chuẩn ren và không gian trước khi chọn. Cách kiểm tra này tập trung vào rủi ro riêng của PB8-01, thay vì áp một checklist giống nhau cho mọi cỡ.
