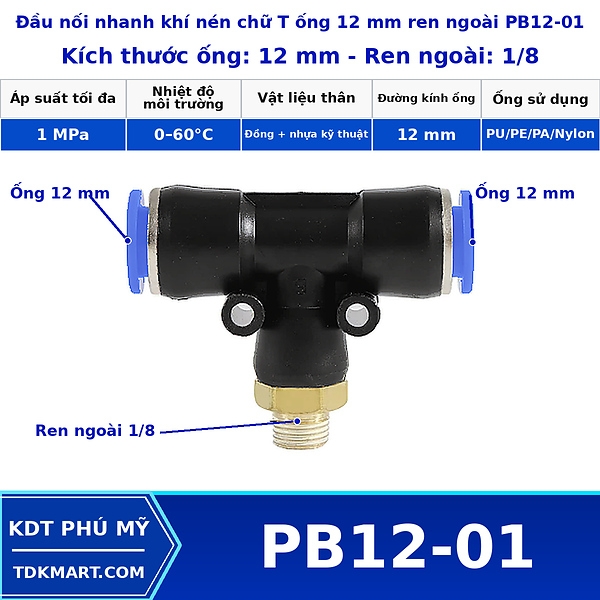

Đầu nối khí nén chữ T có 2 đầu nối ghim ống 12 mm và 1 đầu ren ngoài bên giữa 1/8

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/8 – mã PB12-01 – có hai cổng ghim cho ống OD 12 mm và một cổng ren ngoài 1/8 nằm ở giữa thân chữ T. PB12-01 là trường hợp chênh cỡ rõ: hai đầu nhận ống 12 mm trong khi nhánh giữa chỉ dùng ren 1/8. Vì vậy nó nên được chọn khi sơ đồ thực sự yêu cầu một điểm ren nhỏ trên tuyến lớn, chẳng hạn nhánh chức năng có nhu cầu khí thấp; không nên dùng chỉ vì có sẵn ren 1/8 trên một đầu chuyển.

Một bài toán retrofit điển hình

Trước khi lắp, cần xác định nhánh ren nhỏ là đường cấp chính hay chỉ là điểm lấy khí phụ. Nếu khí phải đi qua cổng 1/8 để nuôi cả hai hướng 12 mm, khả năng đáp ứng của toàn mạch cần được kiểm tra theo thiết bị, van và yêu cầu lưu lượng; kích thước ống lớn phía sau không thể bù cho một nút thắt ở phía trước.

Không đánh đồng lắp vừa với cấp khí đủ

Để tránh nhầm model, ghi nhận PB12-01: hai đầu ghim 12 mm, ren giữa 1/8. Thông số chung đang niêm yết cho PB gồm thân nhựa, ren đồng, áp suất 0–10 bar và nhiệt độ 0–60°C.

OD 12 mm là đường kính ngoài của ống cần ghim. Phần ren 1/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB12-01.

Cơ chế giữ ống cần được kiểm tra thế nào

• So lại mã hàng với OD và ren trên máy.
• Định hướng chữ T để hai ống có đường đi tự nhiên.
• Hoàn thiện mối ren mà không dùng ống làm tay đòn.
• Ghim từng phía và kiểm tra khả năng nhấn vòng nhả.
• Sau chạy thử, xem ống có dịch chuyển hoặc cọ vào chi tiết khác không.

Khi nào không nên chọn

Nếu giữ ống 12 mm nhưng cổng thiết bị không phải 1/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/4 và Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/2. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Kiểm tra rò rỉ tại hai vùng khác nhau

Cần cân nhắc lại nếu ren 1/8 là nguồn duy nhất cấp lưu lượng lớn cho cả hai tuyến 12 mm mà chưa có tính toán mạch.

Lựa chọn thay thế

Nếu nhánh nhỏ bị rò, phân biệt rò ở ren với rò ở đầu ghim; hai lỗi cần cách xử lý khác nhau.

Kiểm tra 12 mm và ren 1/8 trước khi đặt

Chuyển lựa chọn khi PB12-01 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB12-01 theo cổng thiết bị

Với PB12-01, một phép kiểm tra hữu ích là vẽ chiều dòng khí. Nếu ren 1/8 chỉ là nhánh phụ đi vào thiết bị đo hoặc cơ cấu nhỏ, tuyến 12 mm có thể vẫn đóng vai trò đường chính. Nếu ren 1/8 lại là nguồn vào duy nhất, cần kiểm tra yêu cầu khí của hai nhánh phía sau. Cùng một fitting nhưng vai trò cổng khác nhau tạo ra hai bài toán hoàn toàn khác.

Thử bố trí thực tế cho 12 mm–1/8

Với PB12-01, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là retrofit thiết bị cũ có cổng 1/8. Đặt thử hướng hai đoạn ống 12 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Không mặc định ren nhỏ phù hợp chỉ vì lắp vừa; cần đối chiếu lưu lượng thực tế. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB12-01

Trước khi chốt PB12-01, hãy mô phỏng nhánh lấy khí phụ và trả lời câu hỏi: nhánh giữa là nguồn cấp hay chỉ là điểm lấy khí. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp giữ nguyên tuyến ống 12 mm trong khi điểm bắt ren nhỏ, hai đầu 12 mm cần được xem như một phần của tuyến ống, còn ren 1/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB12-01 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/8. Sau vài chu kỳ máy, nhìn lại hai ống 12 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB12-01, OD 12 mm và ren 1/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Không mặc định ren nhỏ phù hợp chỉ vì lắp vừa; cần đối chiếu lưu lượng thực tế. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB12-01

PB12-01 đặc biệt cần phân biệt hướng cấp. Nếu hai đầu 12 mm nối hai đoạn của đường chính còn ren 1/8 chỉ nối cảm biến áp hoặc nhánh nhỏ, tổ hợp có logic khác hẳn trường hợp ren 1/8 cấp cho cả hai phía. Ghi mũi tên dòng khí trên sơ đồ bảo trì giúp người thay thế sau này hiểu vai trò cổng, tránh suy đoán từ kích thước.

Hỗ trợ đối chiếu PB12-01 tại KDT PHÚ MỸ

Khi cần xác nhận PB12-01, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống giữ nguyên tuyến ống 12 mm trong khi điểm bắt ren nhỏ, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Không mặc định ren nhỏ phù hợp chỉ vì lắp vừa; cần đối chiếu lưu lượng thực tế. Cách kiểm tra này tập trung vào rủi ro riêng của PB12-01, thay vì áp một checklist giống nhau cho mọi cỡ.
