Đầu nối khí nén chữ T có 2 đầu nối ghim ống 4 mm và 1 đầu ren ngoài bên giữa 1/4

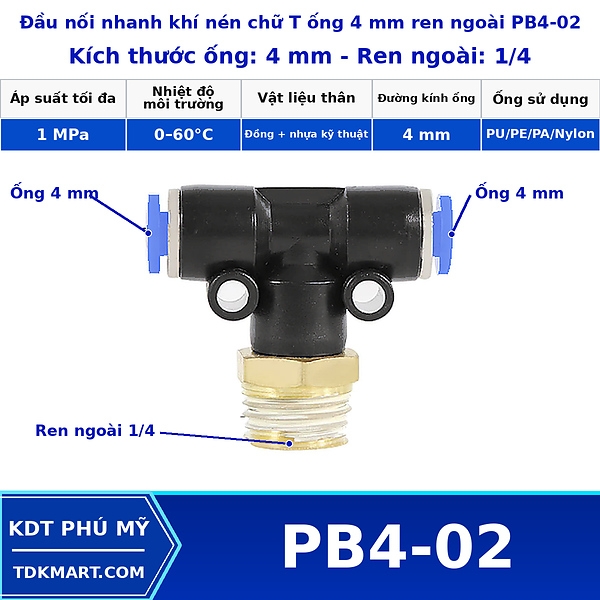

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/4 – mã PB4-02 – có hai cổng ghim cho ống OD 4 mm và một cổng ren ngoài 1/4 nằm ở giữa thân chữ T. PB4-02 kết hợp tuyến 4 mm rất nhỏ với cổng 1/4. Tổ hợp này thường xuất hiện do cổng thiết bị lớn hơn đường ống thực tế. Trước khi chọn, nên xác định có lý do kỹ thuật để giữ 1/4 hay chỉ là hậu quả của một đầu chuyển đang tồn tại.

Ống nhỏ đi với cổng 1/4

Ống 4 mm có thể đi sát chi tiết máy, nhưng thân ren 1/4 vẫn cần khoảng thao tác. Nếu mục tiêu là làm cụm thật gọn và thiết bị có tùy chọn cổng 1/8 hoặc M5, nên so sánh các phương án trước khi cố dùng PB4-02.

Xác định lý do dùng ren lớn

Về dữ liệu cơ bản, PB4-02 thuộc dòng PB thân nhựa kết hợp ren đồng; giới hạn được công bố là 0–10 bar, 0–60°C. Kích thước cần đối chiếu khi mua là OD 4 mm cùng ren 1/4.

OD 4 mm là đường kính ngoài của ống cần ghim. Phần ren 1/4 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB4-02.

Bố trí để fitting không trở thành vật cản

• Đánh dấu hướng hai ống trên khung máy trước.
• Xác nhận ren đối tiếp rồi siết fitting ở tư thế thuận dụng cụ.
• Đo chiều dài ống theo vị trí thực tế sau khi thân đã cố định.
• Ghim ống không xoắn, không kéo căng.
• Kiểm tra rò khí trước khi đóng tấm che.

Kiểm tra đầu ống 4 mm

Nếu giữ ống 4 mm nhưng cổng thiết bị không phải 1/4, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa M5 và Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So với 4–1/8

Không nên chọn 1/4 chỉ vì thân lớn tạo cảm giác chắc hơn; hãy theo cổng và yêu cầu mạch.

Khi nên đổi phương án

Ống 4 mm dễ bị gập bởi dây điện hoặc nắp che; kiểm tra tuyến sau khi hoàn thiện toàn bộ máy, không chỉ ngay lúc lắp.

Kiểm tra 4 mm và ren 1/4 trước khi đặt

Chuyển lựa chọn khi PB4-02 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB4-02 theo cổng thiết bị

PB4-02 có thể tạo chuyển tiếp lớn từ ren 1/4 xuống ống 4 mm. Nếu mục tiêu là cấp cho một cơ cấu rất nhỏ, hãy kiểm tra xem thiết bị có cổng phụ M5 hoặc 1/8 hay không. Nếu chỉ có 1/4, model này giúp kết nối trực tiếp; nếu có cổng nhỏ hơn, lựa chọn khác có thể gọn hơn và giảm chênh kích thước.

Thử bố trí thực tế cho 4 mm–1/4

Với PB4-02, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là điểm cấp khí nhỏ trên máy có ren lớn hơn đường ống. Đặt thử hướng hai đoạn ống 4 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/4 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Kiểm tra nhu cầu thực tế để tránh tạo chuyển tiếp kích thước không cần thiết. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB4-02

Trước khi chốt PB4-02, hãy đo tại chỗ máy có ống tín hiệu và trả lời câu hỏi: bó dây và ống sau hoàn thiện có ép ống lệch khỏi trục. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp ống 4 mm nhưng thiết bị dùng cổng 1/4, hai đầu 4 mm cần được xem như một phần của tuyến ống, còn ren 1/4 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB4-02 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/4. Sau vài chu kỳ máy, nhìn lại hai ống 4 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB4-02, OD 4 mm và ren 1/4; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Kiểm tra nhu cầu thực tế để tránh tạo chuyển tiếp kích thước không cần thiết. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB4-02

PB4-02 trên mạch 4 mm nên được bố trí sao cho ống không bị dây điện nặng đè lên. Vì ống nhỏ dễ lệch, một bó dây lớn đặt phía trên có thể tạo lực liên tục vào miệng ghim. Tách giá đỡ cho dây và ống hoặc thay thứ tự bó giúp giữ tuyến khí ổn định mà không cần tăng cỡ fitting.

Hỗ trợ đối chiếu PB4-02 tại KDT PHÚ MỸ

Khi cần xác nhận PB4-02, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống ống 4 mm nhưng thiết bị dùng cổng 1/4, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Kiểm tra nhu cầu thực tế để tránh tạo chuyển tiếp kích thước không cần thiết. Cách kiểm tra này tập trung vào rủi ro riêng của PB4-02, thay vì áp một checklist giống nhau cho mọi cỡ.
