Đầu nối khí nén chữ T có 2 đầu nối ghim ống 6 mm và 1 đầu ren ngoài bên giữa 3/8

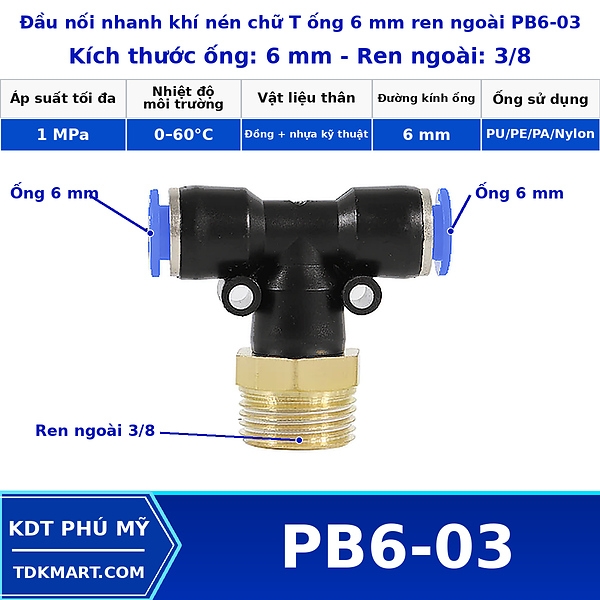

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 3/8 – mã PB6-03 – có hai cổng ghim cho ống OD 6 mm và một cổng ren ngoài 3/8 nằm ở giữa thân chữ T. PB6-03 phục vụ tuyến 6 mm gắn vào cổng 3/8. Ở đây trọng tâm không phải tiết diện ống mà là cách đặt nhánh giữa gần manifold: nếu hai đầu ngang bị lệch so với hướng tuyến, ống mềm có thể che khuất vấn đề bằng cách uốn cong nhưng vẫn truyền lực kéo lâu dài lên fitting.

Đọc đúng yêu cầu 6 mm–3/8

Giải pháp tốt là xác định hướng thân khi siết, sau đó mới cắt ống theo chiều dài thực tế. Cắt ống trước dựa trên ước lượng dễ dẫn đến đoạn quá ngắn, buộc người lắp kéo căng để ghim vào.

Vị trí lắp gần manifold

Về dữ liệu cơ bản, PB6-03 thuộc dòng PB thân nhựa kết hợp ren đồng; giới hạn được công bố là 0–10 bar, 0–60°C. Kích thước cần đối chiếu khi mua là OD 6 mm cùng ren 3/8.

OD 6 mm là đường kính ngoài của ống cần ghim. Phần ren 3/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB6-03.

Không để lực uốn truyền vào ren

• Đánh dấu hướng hai ống trên khung máy trước.
• Xác nhận ren đối tiếp rồi siết fitting ở tư thế thuận dụng cụ.
• Đo chiều dài ống theo vị trí thực tế sau khi thân đã cố định.
• Ghim ống không xoắn, không kéo căng.
• Kiểm tra rò khí trước khi đóng tấm che.

Kiểm tra đầu ống trước khi ghim

Nếu giữ ống 6 mm nhưng cổng thiết bị không phải 3/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/2 và Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/4. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh 3/8 với 1/4

Đổi cách bố trí nếu ống 6 mm bị treo dài và kéo lệch nhánh ren 3/8.

Chu kỳ kiểm tra hợp lý

Với ống 6 mm mềm, đừng để sự linh hoạt của ống che đi một hướng lắp lệch; chỉnh lại tuyến khi có thể.

Kiểm tra 6 mm và ren 3/8 trước khi đặt

Chuyển lựa chọn khi PB6-03 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB6-03 theo cổng thiết bị

PB6-03 nên được ghi nhận rõ trên hồ sơ vật tư vì ren 3/8 dễ bị nhầm với 1/4 khi chỉ nhìn nhanh. Khi nhận hàng, kiểm tra mã PB6-03 và đối chiếu cổng trên thiết bị trước khi đưa vào khu vực lắp. Việc kiểm soát từ khâu chuẩn bị giúp tránh tình trạng kỹ thuật viên phát hiện sai ren khi máy đã dừng.

Thử bố trí thực tế cho 6 mm–3/8

Với PB6-03, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cụm van, bộ chia hoặc thiết bị ren trung bình. Đặt thử hướng hai đoạn ống 6 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 3/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Quan sát khoảng hở cho thao tác siết và hướng uốn ống. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB6-03

Trước khi chốt PB6-03, hãy lập sơ đồ cụm van trung tâm và trả lời câu hỏi: ống mềm có đang che giấu một sai lệch hướng lắp. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp ống 6 mm trên máy có cổng 3/8, hai đầu 6 mm cần được xem như một phần của tuyến ống, còn ren 3/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB6-03 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 3/8. Sau vài chu kỳ máy, nhìn lại hai ống 6 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB6-03, OD 6 mm và ren 3/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Quan sát khoảng hở cho thao tác siết và hướng uốn ống. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB6-03

PB6-03 trên cụm van có thể được đánh dấu bằng vòng nhãn ống ở hai phía để kỹ thuật viên nhận biết nhánh. Khi tháo một ống, nhãn nên nằm đủ xa vòng nhả để không cản thao tác. Những chi tiết nhỏ về nhận dạng giúp giảm nhầm lẫn khi nhiều tuyến 6 mm chạy song song trong cùng tủ.

Chuyển động máy quanh PB6-03

PB6-03 trong tủ khí cố định nên tách khỏi bó ống có chuyển động nếu có thể. Một nhánh 6 mm liên tục kéo qua lại có thể truyền dao động tới cổng 3/8. Đặt điểm chuyển từ phần cố định sang phần chuyển động ở vị trí khác giúp nhánh ren giữa làm việc như mối lắp tĩnh, thuận lợi cho kiểm tra kín và bảo trì.

Hỗ trợ đối chiếu PB6-03 tại KDT PHÚ MỸ

Khi cần xác nhận PB6-03, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống ống 6 mm trên máy có cổng 3/8, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Quan sát khoảng hở cho thao tác siết và hướng uốn ống. Cách kiểm tra này tập trung vào rủi ro riêng của PB6-03, thay vì áp một checklist giống nhau cho mọi cỡ.
