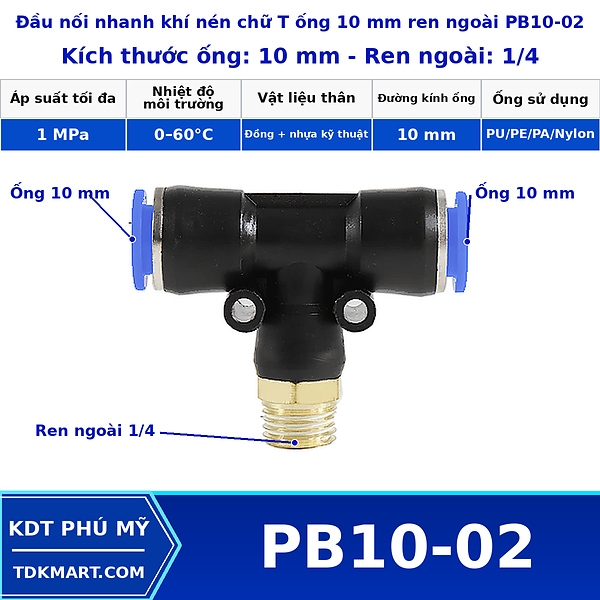

Đầu nối khí nén chữ T có 2 đầu nối ghim ống 10 mm và 1 đầu ren ngoài bên giữa 1/4

Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/4 – mã PB10-02 – có hai cổng ghim cho ống OD 10 mm và một cổng ren ngoài 1/4 nằm ở giữa thân chữ T. PB10-02 thường xuất hiện trong tình huống tuyến 10 mm cần đi qua một vị trí có cổng 1/4. Đây là lựa chọn cân bằng nếu thiết bị thật sự dùng 1/4, nhưng không nên suy ra rằng 1/4 là cỡ “chuẩn” cho ống 10 mm. OD và ren là hai thông số độc lập.

Từ sơ đồ khí đến lựa chọn thực tế

Ở máy đóng gói hoặc cơ cấu chấp hành, điều đáng chú ý là nhánh giữa thường nằm sát van. Hãy chừa khoảng để nhấn vòng nhả ở cả hai đầu, vì một fitting lắp rất sát vách có thể kín và đúng size nhưng gây khó khăn khi cần thay ống trong thời gian dừng máy ngắn.

Ống 10 mm không đồng nghĩa cổng ren phải lớn

Model PB10-02 được nhận diện bằng cặp thông số 10 mm / 1/4. Dòng sản phẩm trên TDKMART.COM nêu vật liệu thân nhựa kỹ thuật, ren đồng và dải 0–10 bar, 0–60°C.

OD 10 mm là đường kính ngoài của ống cần ghim. Phần ren 1/4 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB10-02.

Vị trí nhánh giữa trên máy

• Ngắt nguồn, xả áp và vệ sinh vùng lắp.
• Quan sát cổng ren xem có hư ren hay cặn bẩn.
• Gắn fitting bằng phần lục giác thích hợp.
• Chuẩn bị ống đúng OD, bỏ đoạn xước nếu có.
• Thử kín ở áp thấp rồi mới đưa về chế độ vận hành.

Các bước ghim ống đúng

Nếu giữ ống 10 mm nhưng cổng thiết bị không phải 1/4, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 3/8 và Đầu nối khí nén chữ T ống 10 mm ren ngoài giữa 1/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Khi 1/4 hợp lý hơn 1/8

Không phù hợp nếu thiết bị không dùng 1/4 hoặc nếu hai nhánh thực tế cần OD khác nhau.

Nhóm phụ kiện phối hợp

Khi thay ống, không tái sử dụng đoạn đầu đã có vết răng giữ sâu nếu có đủ chiều dài để cắt mới.

Kiểm tra 10 mm và ren 1/4 trước khi đặt

Chuyển lựa chọn khi PB10-02 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB10-02 theo cổng thiết bị

PB10-02 và PB8-02 cùng dùng ren 1/4 nhưng không thể thay thế cho nhau vì đầu ghim khác OD. Nếu nhà máy đang chuẩn hóa ống 8 mm ở một khu vực và 10 mm ở khu vực khác, nên ghi rõ OD trên sơ đồ hoặc nhãn gần thiết bị. Cách này hạn chế lỗi lấy nhầm fitting khi bảo trì gấp, đặc biệt vì hình dáng bên ngoài của hai model khá giống nhau.

Thử bố trí thực tế cho 10 mm–1/4

Với PB10-02, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng ren 1/4 gần van. Đặt thử hướng hai đoạn ống 10 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/4 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Cân bằng giữa tiết diện ống và kích thước cổng thiết bị. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB10-02

Trước khi chốt PB10-02, hãy ghi nhận máy đóng gói và trả lời câu hỏi: thời gian bảo trì có yêu cầu tháo một nhánh mà giữ nguyên nhánh còn lại. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp máy đóng gói hoặc cơ cấu chấp hành dùng ống 10 mm, hai đầu 10 mm cần được xem như một phần của tuyến ống, còn ren 1/4 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB10-02 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/4. Sau vài chu kỳ máy, nhìn lại hai ống 10 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB10-02, OD 10 mm và ren 1/4; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Cân bằng giữa tiết diện ống và kích thước cổng thiết bị. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB10-02

PB10-02 ở cụm đóng gói nên được đặt sao cho bụi, mảnh bao bì hoặc dầu bẩn không tích tụ quanh vòng nhả. Khi vệ sinh máy, tránh để hóa chất không tương thích lưu lại trên thân nhựa. Nếu môi trường có tác nhân đặc biệt, cần xác nhận vật liệu phù hợp thay vì suy từ khả năng dùng với khí nén thông thường.

Điều kiện tại vị trí dùng PB10-02

Nếu cụm đóng gói có chu kỳ vệ sinh thường xuyên, nên bố trí PB10-02 ở nơi có thể quan sát trực tiếp sau vệ sinh. Khả năng nhìn thấy giọt nước, cặn bẩn hoặc ống bị xô lệch giúp phát hiện vấn đề trước khi máy chạy lại.

Hỗ trợ đối chiếu PB10-02 tại KDT PHÚ MỸ

Khi cần xác nhận PB10-02, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống máy đóng gói hoặc cơ cấu chấp hành dùng ống 10 mm, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Cân bằng giữa tiết diện ống và kích thước cổng thiết bị. Cách kiểm tra này tập trung vào rủi ro riêng của PB10-02, thay vì áp một checklist giống nhau cho mọi cỡ.
