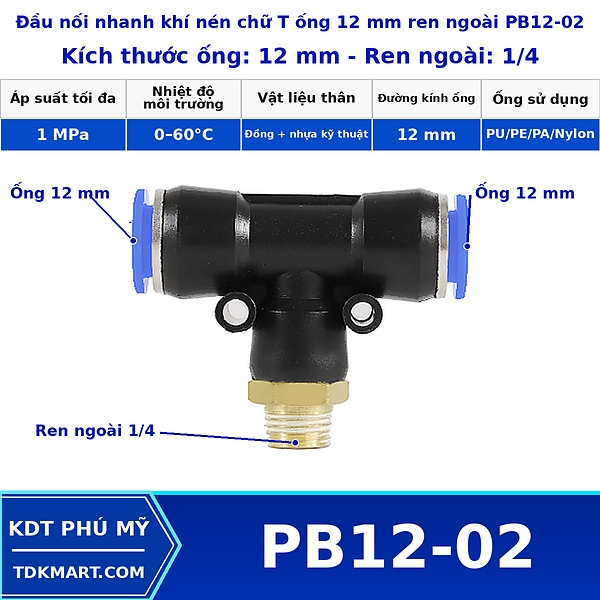

Đầu nối khí nén chữ T có 2 đầu nối ghim ống 12 mm và 1 đầu ren ngoài bên giữa 1/4

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/4 – mã PB12-02 – có hai cổng ghim cho ống OD 12 mm và một cổng ren ngoài 1/4 nằm ở giữa thân chữ T. Với PB12-02, sự chênh lệch giữa OD 12 mm và ren 1/4 là yếu tố cần được xem xét trước tiên. Một cổng 1/4 có thể là đúng về mặt cơ khí nhưng vẫn cần đối chiếu nhu cầu khí của thiết bị; không nên hiểu rằng giữ ống 12 mm ở hai phía sẽ tự động bảo đảm lưu lượng qua nhánh giữa.

Điểm mấu chốt của tổ hợp ống–ren

Model này hữu ích trong các máy đã có tuyến 12 mm cố định nhưng thiết bị thay thế dùng cổng 1/4. Khi retrofit, nên ghi lại chiều dài ống hai bên và vị trí kẹp cũ. Nếu fitting mới làm thay đổi tâm tuyến, cần điều chỉnh kẹp thay vì kéo ống ép về vị trí cũ.

Ảnh hưởng của cổng ren nhỏ hơn

Model PB12-02 được nhận diện bằng cặp thông số 12 mm / 1/4. Dòng sản phẩm trên TDKMART.COM nêu vật liệu thân nhựa kỹ thuật, ren đồng và dải 0–10 bar, 0–60°C.

OD 12 mm là đường kính ngoài của ống cần ghim. Phần ren 1/4 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB12-02.

Cách đặt fitting để ống không bị ép

• Ngắt nguồn, xả áp và vệ sinh vùng lắp.
• Quan sát cổng ren xem có hư ren hay cặn bẩn.
• Gắn fitting bằng phần lục giác thích hợp.
• Chuẩn bị ống đúng OD, bỏ đoạn xước nếu có.
• Thử kín ở áp thấp rồi mới đưa về chế độ vận hành.

Trình tự lắp thực tế

Nếu giữ ống 12 mm nhưng cổng thiết bị không phải 1/4, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 3/8 và Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh với 12–3/8 và 12–1/8

Không phù hợp nếu cổng 1/4 chỉ xuất hiện do một bushing tạm thời và thiết bị có thể kết nối trực tiếp bằng cỡ khác hợp lý hơn.

Các phần tử thường đi cùng

Ở máy retrofit, ghi lại thay đổi sau vài giờ chạy: nhiệt độ vùng lắp, độ rung và vị trí ống giúp phát hiện sớm bố trí chưa hợp lý.

Kiểm tra 12 mm và ren 1/4 trước khi đặt

Chuyển lựa chọn khi PB12-02 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB12-02 theo cổng thiết bị

PB12-02 nên được so với PB10-02 khi người thiết kế đang cân nhắc giảm OD toàn tuyến. Nếu nhu cầu khí cho phép dùng 10 mm, việc giảm ống có thể giúp bố trí gọn hơn; nếu tuyến chính đã chuẩn hóa 12 mm, giữ PB12-02 tránh tạo thêm hai điểm chuyển cỡ. Đây là quyết định về kiến trúc đường ống, không phải chỉ so giá của hai fitting.

Thử bố trí thực tế cho 12 mm–1/4

Với PB12-02, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là điểm chuyển tiếp ngay trên thân máy. Đặt thử hướng hai đoạn ống 12 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/4 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Xem cổng 1/4 có trở thành nút thắt so với nhu cầu lưu lượng hay không. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB12-02

Trước khi chốt PB12-02, hãy đánh dấu máy cải tạo và trả lời câu hỏi: vị trí mới có làm thay đổi chiều dài hữu dụng của hai đoạn ống. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường ống 12 mm nhưng thiết bị chỉ có cổng 1/4, hai đầu 12 mm cần được xem như một phần của tuyến ống, còn ren 1/4 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB12-02 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/4. Sau vài chu kỳ máy, nhìn lại hai ống 12 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB12-02, OD 12 mm và ren 1/4; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Xem cổng 1/4 có trở thành nút thắt so với nhu cầu lưu lượng hay không. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB12-02

Ở máy có nhiều cơ cấu dùng chung tuyến 12 mm, PB12-02 chỉ nên là điểm chia khi cổng 1/4 thuộc đúng thiết bị cần gắn. Nếu phải kéo nhánh 1/4 qua một adapter dài, trọng tâm cơ học của cụm thay đổi và dễ vướng. Một fitting đúng chức năng nhưng lắp qua quá nhiều tầng trung gian có thể kém gọn hơn phương án bố trí lại đường ống.

Hỗ trợ đối chiếu PB12-02 tại KDT PHÚ MỸ

Khi cần xác nhận PB12-02, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường ống 12 mm nhưng thiết bị chỉ có cổng 1/4, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Xem cổng 1/4 có trở thành nút thắt so với nhu cầu lưu lượng hay không. Cách kiểm tra này tập trung vào rủi ro riêng của PB12-02, thay vì áp một checklist giống nhau cho mọi cỡ.
