Đầu nối khí nén chữ T có 2 đầu nối ghim ống 6 mm và 1 đầu ren ngoài bên giữa M5

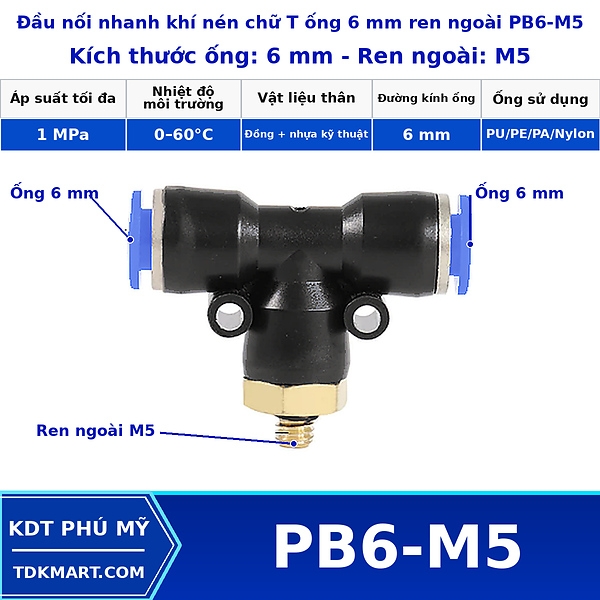

Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa M5 – mã PB6-M5 – có hai cổng ghim cho ống OD 6 mm và một cổng ren ngoài M5 nằm ở giữa thân chữ T. PB6-M5 khác các model ren inch ở chính hệ ren. M5 thường xuất hiện trên cơ cấu compact; vì vậy bước đầu tiên là đọc đúng ký hiệu M5 trên thiết bị. Không thay bằng 1/8, không dùng băng quấn để “bù” cho hai loại ren không tương thích.

M5 là điểm khác biệt chính

Với ống 6 mm, PB6-M5 phù hợp khi thiết bị nhỏ nhưng tuyến ống cần lớn hơn 4 mm. Nếu cơ cấu có nhu cầu khí thấp và không gian cực hẹp, PB4-M5 có thể là lựa chọn cần so sánh; quyết định phải dựa vào ống và yêu cầu của mạch.

Không thay M5 bằng 1/8

Thông tin đang công bố cho dòng PB: thân nhựa kỹ thuật, phần ren đồng, áp suất làm việc 0–10 bar và nhiệt độ 0–60°C. Riêng PB6-M5, hai đầu ống là 6 mm và nhánh ren là M5.

OD 6 mm là đường kính ngoài của ống cần ghim. Phần ren M5 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB6-M5.

Ứng dụng cho cơ cấu compact

• Xả hết áp trong mạch.
• Lắp nhánh ren vào thiết bị trước khi ghim ống.
• Cắt hai đầu ống vuông, lau sạch và đẩy thẳng vào cổng.
• Kéo nhẹ từng ống để xác nhận đã giữ.
• Cấp khí thử và rà riêng ba vị trí làm kín.

Cắt và ghim ống 6 mm

Nếu giữ ống 6 mm nhưng cổng thiết bị không phải M5, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 6 mm ren ngoài giữa 1/8 và Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/4. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

Khi nào 4 mm–M5 hợp lý hơn

Không lắp M5 vào cổng 1/8. Nếu chưa biết chuẩn ren, dừng ở bước nhận dạng trước khi siết.

Kiểm tra ren nhỏ khi lắp

Ren M5 nhỏ cần được quan sát kỹ khi tháo; nếu có dấu hiệu hư ren, không tiếp tục siết mạnh để tìm độ kín.

Kiểm tra 6 mm và ren M5 trước khi đặt

Chuyển lựa chọn khi PB6-M5 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB6-M5 theo cổng thiết bị

PB6-M5 nên được phân biệt bằng nhãn ngay trong kho nếu PB6-01 được lưu cùng khay. Hai model có cùng OD 6 mm nhưng khác hệ ren. Khi cấp vật tư cho bảo trì, ghi đủ “6 mm – M5” thay vì chỉ ghi “T 6” sẽ giảm nguy cơ lấy nhầm. Đây là ví dụ cho thấy mã hàng và mô tả kích thước đều có vai trò.

Thử bố trí thực tế cho 6 mm–M5

Với PB6-M5, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là lỗ ren M5 trên thiết bị nhỏ. Đặt thử hướng hai đoạn ống 6 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren M5 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Phân biệt rõ m5 với ren inch 1/8 vì hai loại không thay thế cho nhau. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB6-M5

Trước khi chốt PB6-M5, hãy nhận dạng cơ cấu compact và trả lời câu hỏi: ký hiệu ren trên thân thiết bị có đọc được rõ ràng. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch pilot hoặc cơ cấu nhỏ dùng ống 6 mm, hai đầu 6 mm cần được xem như một phần của tuyến ống, còn ren M5 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB6-M5 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng M5. Sau vài chu kỳ máy, nhìn lại hai ống 6 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB6-M5, OD 6 mm và ren M5; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Phân biệt rõ m5 với ren inch 1/8 vì hai loại không thay thế cho nhau. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB6-M5

PB6-M5 ở cụm compact có thể khiến người lắp dùng lực quá tay vì dụng cụ nhỏ. Cần tuân theo hướng dẫn của thiết bị đối tiếp về cách làm kín và lực siết nếu nhà sản xuất có quy định. Không lấy mô-men của một sản phẩm hãng khác áp trực tiếp cho PB. Điều cần giữ là nguyên tắc: đúng ren, đúng phương pháp làm kín và không quá lực.

Hỗ trợ đối chiếu PB6-M5 tại KDT PHÚ MỸ

Khi cần xác nhận PB6-M5, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch pilot hoặc cơ cấu nhỏ dùng ống 6 mm, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Phân biệt rõ m5 với ren inch 1/8 vì hai loại không thay thế cho nhau. Cách kiểm tra này tập trung vào rủi ro riêng của PB6-M5, thay vì áp một checklist giống nhau cho mọi cỡ.
