Đầu nối khí nén chữ T có 2 đầu nối ghim ống 12 mm và 1 đầu ren ngoài bên giữa 1/2

Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 1/2 – mã PB12-04 – có hai cổng ghim cho ống OD 12 mm và một cổng ren ngoài 1/2 nằm ở giữa thân chữ T. Ở cỡ 12 mm–1/2, câu hỏi chính không phải “có lắp được không” mà là liệu toàn tuyến có thật sự cần đồng thời ống lớn và cổng ren lớn. Đây là tổ hợp nên được đọc từ sơ đồ cấp khí chính: nguồn đi vào một thiết bị có cổng 1/2, sau đó cần tách ra hai hướng 12 mm. Nếu mục đích chỉ là lấy một nhánh nhỏ, một chữ T lớn đặt ngay trên thiết bị có thể làm cụm máy cồng kềnh hơn cần thiết.

Khi nào cỡ này đáng cân nhắc

Do ống 12 mm có độ cứng hình học lớn hơn các cỡ nhỏ, hai đoạn ống hai phía cần có khoảng chạy thẳng hợp lý trước khi đổi hướng. Nếu vừa ra khỏi vòng nhả đã bị bẻ sát vách, lực hồi của ống có thể liên tục kéo thân nối. Vì vậy bố trí cơ khí là tiêu chí đáng xem ngang với cỡ ren.

Hai đầu ống 12 mm quyết định điều gì

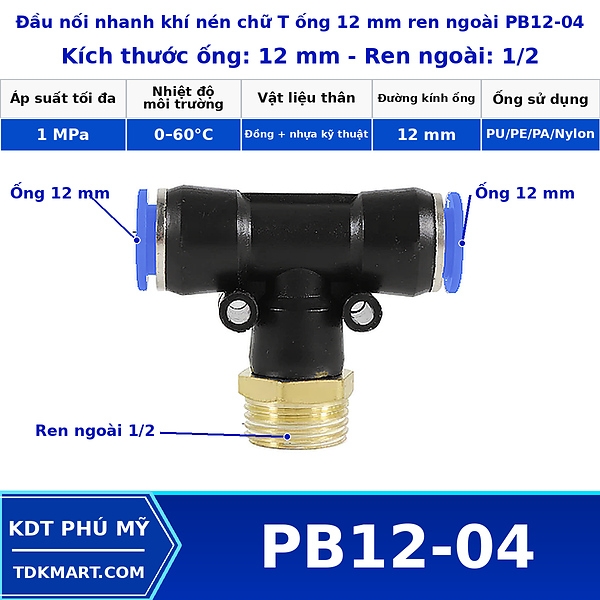

Thông tin đang công bố cho dòng PB: thân nhựa kỹ thuật, phần ren đồng, áp suất làm việc 0–10 bar và nhiệt độ 0–60°C. Riêng PB12-04, hai đầu ống là 12 mm và nhánh ren là 1/2.

OD 12 mm là đường kính ngoài của ống cần ghim. Phần ren 1/2 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB12-04.

Ren giữa và vị trí lắp

• Xả hết áp trong mạch.
• Lắp nhánh ren vào thiết bị trước khi ghim ống.
• Cắt hai đầu ống vuông, lau sạch và đẩy thẳng vào cổng.
• Kéo nhẹ từng ống để xác nhận đã giữ.
• Cấp khí thử và rà riêng ba vị trí làm kín.

Kiểm tra trước khi siết

Nếu giữ ống 12 mm nhưng cổng thiết bị không phải 1/2, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa M5 và Đầu nối khí nén chữ T ống 12 mm ren ngoài giữa 3/8. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So với lựa chọn sát bên

Không nên chọn khi hai ống không cùng OD 12 mm, khi cổng thiết bị không phải 1/2 hoặc khi khoảng trống không đủ cho thân và dụng cụ siết.

Phối hợp trong hệ thống

Khi bảo trì, kiểm tra xem ống 12 mm có tạo lực bẩy lên thân hay không; chỉnh lại kẹp đỡ trước khi chỉ tập trung xử lý rò khí.

Kiểm tra 12 mm và ren 1/2 trước khi đặt

Chuyển lựa chọn khi PB12-04 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB12-04 theo cổng thiết bị

Để phân biệt PB12-04 với PB12-03, hãy bắt đầu từ cổng thiết bị: 1/2 và 3/8 không phải hai mức “mạnh/yếu” để tùy chọn, mà là hai cỡ ren khác nhau. Khi cổng đã xác định là 1/2, bản PB12-04 loại bỏ nhu cầu thêm bushing. Khi cổng là 3/8, dùng PB12-03 sẽ trực tiếp hơn. Trong bản vẽ lắp, nên đánh dấu cả tâm cổng và vùng chiếm chỗ của thân để tránh phát hiện va chạm khi fitting đã siết xong.

Thử bố trí thực tế cho 12 mm–1/2

Với PB12-04, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cụm phân phối khí đặt sát thiết bị có cổng ren lớn. Đặt thử hướng hai đoạn ống 12 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/2 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Ưu tiên kiểm tra khoảng trống quanh chân ren và bán kính uốn của ống 12 mm. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB12-04

Trước khi chốt PB12-04, hãy phác lại cụm cấp khí chính và trả lời câu hỏi: khí đi vào từ cổng nào và thoát ra hai phía theo hướng nào. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp đường khí chính cỡ lớn đi qua cụm máy, hai đầu 12 mm cần được xem như một phần của tuyến ống, còn ren 1/2 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB12-04 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/2. Sau vài chu kỳ máy, nhìn lại hai ống 12 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB12-04, OD 12 mm và ren 1/2; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Ưu tiên kiểm tra khoảng trống quanh chân ren và bán kính uốn của ống 12 mm. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB12-04

Trong sơ đồ có bình tích hoặc manifold lớn, PB12-04 nên được đặt gần điểm cần chia nếu mục tiêu là giảm chiều dài của hai nhánh 12 mm. Ngược lại, nếu hai nhánh chỉ xuất hiện xa thiết bị, kéo một đoạn đơn rồi chia ở vị trí sau có thể giúp khu vực cổng 1/2 thoáng hơn. Đây là bài toán bố trí tuyến, không có một vị trí đúng cho mọi máy. Hãy so tổng số mối nối, khả năng kẹp ống và đường bảo trì trước khi quyết định.

Hỗ trợ đối chiếu PB12-04 tại KDT PHÚ MỸ

Khi cần xác nhận PB12-04, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống đường khí chính cỡ lớn đi qua cụm máy, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Ưu tiên kiểm tra khoảng trống quanh chân ren và bán kính uốn của ống 12 mm. Cách kiểm tra này tập trung vào rủi ro riêng của PB12-04, thay vì áp một checklist giống nhau cho mọi cỡ.
