Đầu nối khí nén chữ T có 2 đầu nối ghim ống 4 mm và 1 đầu ren ngoài bên giữa1/8

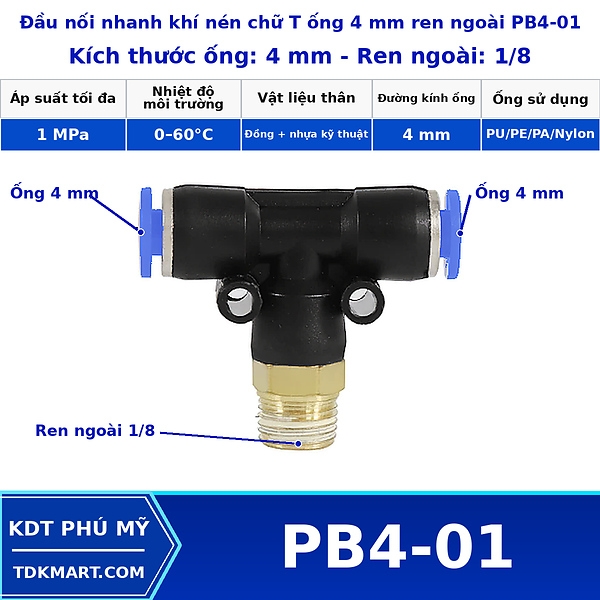

Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/8 – mã PB4-01 – có hai cổng ghim cho ống OD 4 mm và một cổng ren ngoài 1/8 nằm ở giữa thân chữ T. PB4-01 phù hợp mạch tín hiệu khí, thổi nhẹ hoặc cơ cấu nhỏ khi thiết bị dùng cổng 1/8 và hai tuyến ngoài là 4 mm. Do ống nhỏ, chiều dài quá lớn hoặc nhiều đoạn uốn có thể ảnh hưởng phản ứng của mạch; cách bố trí nên ngắn và rõ ràng.

Tối ưu cho mạch khí nhỏ

Khi ghim ống 4 mm, thao tác bằng tay cần thẳng trục để tránh làm đầu ống cong ngay trước miệng fitting. Sau khi ghim, kéo thử rất nhẹ là đủ để xác nhận cơ cấu giữ; không nên giật mạnh vì mục tiêu là kiểm tra, không phải thử phá hủy.

Ren 1/8 và hai nhánh 4 mm

Model PB4-01 được nhận diện bằng cặp thông số 4 mm / 1/8. Dòng sản phẩm trên TDKMART.COM nêu vật liệu thân nhựa kỹ thuật, ren đồng và dải 0–10 bar, 0–60°C.

OD 4 mm là đường kính ngoài của ống cần ghim. Phần ren 1/8 phải khớp cổng đối tiếp về cỡ và chuẩn ren. Hai dữ kiện này không quy đổi qua lại. Nếu chỉ biết một trong hai, chưa đủ cơ sở để chốt PB4-01.

Không gian thao tác vòng nhả

• Ngắt nguồn, xả áp và vệ sinh vùng lắp.
• Quan sát cổng ren xem có hư ren hay cặn bẩn.
• Gắn fitting bằng phần lục giác thích hợp.
• Chuẩn bị ống đúng OD, bỏ đoạn xước nếu có.
• Thử kín ở áp thấp rồi mới đưa về chế độ vận hành.

Lắp ống ngắn mà không gập

Nếu giữ ống 4 mm nhưng cổng thiết bị không phải 1/8, ưu tiên đổi sang đúng phiên bản PB cùng OD. Hai lựa chọn gần vị trí này trong dải là Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa 1/4 và Đầu nối khí nén chữ T ống 4 mm ren ngoài giữa M5. Cách đổi model trực tiếp thường gọn hơn việc chèn thêm nhiều đầu chuyển ren.

Nếu sơ đồ không có cổng ren ở nhánh giữa, chữ T ba đầu ghim mới đúng chức năng. Nếu ba nhánh đều là ống nhưng một nhánh khác OD, xem chữ T giảm. Đây là thay đổi về chức năng kết nối, không phải chỉ thay tên sản phẩm.

So sánh với M5

Không dùng khi đường ống cần lưu lượng lớn hơn khả năng thiết kế của mạch 4 mm; hãy xem lại toàn tuyến.

Kiểm tra rò khí vi mô

Mạch nhỏ có thể rò ít nhưng kéo dài; kiểm tra sau khi thay ống giúp tránh thất thoát tích lũy.

Kiểm tra 4 mm và ren 1/8 trước khi đặt

Chuyển lựa chọn khi PB4-01 không đúng nhu cầu

Xem toàn bộ dải chữ T ren ngoài bên giữa để so các cỡ PB. Khi cần chuyển sang kiểu nối khác, tham khảo các kiểu đầu nối nhanh khí nén. Nếu môi trường yêu cầu giải pháp kim loại, đối chiếu riêng đầu nối nhanh Inox thay vì áp nguyên tiêu chí của dòng nhựa.

So model sát PB4-01 theo cổng thiết bị

PB4-01 thường nằm trong các bó ống nhỏ. Khi bó nhiều ống 4 mm bằng dây rút, không siết dây quá sát fitting vì có thể ép ống lệch khỏi trục. Nên để một đoạn tự do ngắn trước khi gom bó. Cách đi ống này vừa giúp quan sát mối ghim vừa tạo khoảng cho thao tác nhả khi cần thay một nhánh.

Thử bố trí thực tế cho 4 mm–1/8

Với PB4-01, nên kiểm tra ngay trên máy thay vì chỉ cầm fitting trên tay. Tình huống cần mô phỏng là cổng ren 1/8 trên van mini hoặc cơ cấu nhỏ. Đặt thử hướng hai đoạn ống 4 mm, quan sát xem thân chữ T có che vít, cảm biến, coil hoặc cổng kế bên hay không; sau đó kiểm tra liệu tay có thể tiếp cận vòng nhả ở cả hai phía. Nếu tuyến ống phải đổi hướng, hãy chừa một đoạn để ống tự tạo bán kính uốn thay vì ép sát miệng ghim. Cuối cùng, xác nhận lại ren 1/8 trên thiết bị từ ký hiệu hoặc tài liệu của chính thiết bị. Ưu tiên đường ống ngắn, đầu cắt vuông và vị trí dễ nhấn vòng nhả. Những bước này giúp phân biệt một lựa chọn chỉ “vặn vừa” với một lựa chọn có thể lắp, vận hành và bảo trì thuận lợi trong bố trí thực tế.

Tình huống riêng cần rà soát với PB4-01

Trước khi chốt PB4-01, hãy thử lắp khô bó ống nhỏ và trả lời câu hỏi: chiều dài tuyến có hợp lý với OD nhỏ hay không. Đây là điểm kiểm tra riêng có ý nghĩa hơn việc chỉ so hình dáng. Trong trường hợp mạch tín hiệu khí 4 mm, hai đầu 4 mm cần được xem như một phần của tuyến ống, còn ren 1/8 là giao diện với thiết bị. Nếu thay đổi một phía mà giữ nguyên phía còn lại, cần xem lại toàn bộ hướng dòng và vị trí cơ khí.

Một cách thực tế để nghiệm thu PB4-01 là quan sát theo ba thời điểm. Trước cấp khí, kiểm tra đầu ống và hướng lắp. Khi vừa có áp, tập trung nghe và kiểm tra quanh cổng 1/8. Sau vài chu kỳ máy, nhìn lại hai ống 4 mm xem có trượt, cọ, rung hoặc bị kéo căng không. Nếu xuất hiện bất thường, xử lý đúng nguyên nhân: lỗi ren ở vùng ren, lỗi bề mặt ống ở vùng ghim, hoặc lỗi bố trí nếu lực cơ học đến từ tuyến ống. Cách phân vùng như vậy tránh việc siết thêm mối ren trong khi nguồn rò thực tế nằm ở đầu ống, và cũng tránh thay fitting khi vấn đề chỉ là tuyến ống bị ép lệch.

Khi cần thay thế, không nên chỉ mang model cũ ra so bằng mắt. Ghi lại PB4-01, OD 4 mm và ren 1/8; sau đó kiểm tra cổng trên thiết bị vì máy có thể đã từng được sửa đổi. Nếu sơ đồ mới khác sơ đồ cũ, chọn theo yêu cầu mới. Ưu tiên đường ống ngắn, đầu cắt vuông và vị trí dễ nhấn vòng nhả. Việc lưu đủ thông tin kích thước cũng giúp kho vật tư phân biệt các sản phẩm có thân gần giống nhau nhưng không thể lắp thay thế trực tiếp.

Lưu ý bố trí dành cho PB4-01

PB4-01 thường dùng ở nơi không gian nhỏ, vì vậy việc đánh số ống càng quan trọng. Một nhãn đặt quá sát vòng nhả có thể làm thao tác khó; đặt xa vài centimet giúp vừa nhận dạng vừa bảo trì. Nếu hai nhánh 4 mm dẫn đến hai chức năng khác nhau, nên ghi rõ trên sơ đồ để tránh cắm đảo sau khi tháo.

Hỗ trợ đối chiếu PB4-01 tại KDT PHÚ MỸ

Khi cần xác nhận PB4-01, hãy cung cấp OD ống, ký hiệu cổng ren và ảnh vị trí lắp. Thông tin này đủ để phân biệt nhanh với các cỡ liền kề và tránh mua đúng hình nhưng sai ren. Hotline/Zalo 0984 100 347.

Riêng trong tình huống mạch tín hiệu khí 4 mm, nên lập một kiểm tra ngắn trước khi chạy: nhìn hướng hai ống, sờ kiểm tra xem ống có bị căng, xác nhận vùng ren không chạm chi tiết lân cận và nghe rò khí ở chế độ áp thấp. Ưu tiên đường ống ngắn, đầu cắt vuông và vị trí dễ nhấn vòng nhả. Cách kiểm tra này tập trung vào rủi ro riêng của PB4-01, thay vì áp một checklist giống nhau cho mọi cỡ.
