Phốt chắn dầu trục quay TC NBR tương đương kiểu HMSA10 RG size 41x65x10

Phốt TC NBR 41×65×10 mm: cách xác minh đúng kiểu HMSA10 RG

Đối tượng của trang là người đang có mẫu tháo máy, bản vẽ hốc lắp hoặc thông tin d × D × B chưa đầy đủ. Từng phép đo và bảng so sánh đều được xây dựng riêng cho 41×65×10 mm, nhằm giảm nguy cơ chọn đúng đường kính trục nhưng sai D hoặc sai B.

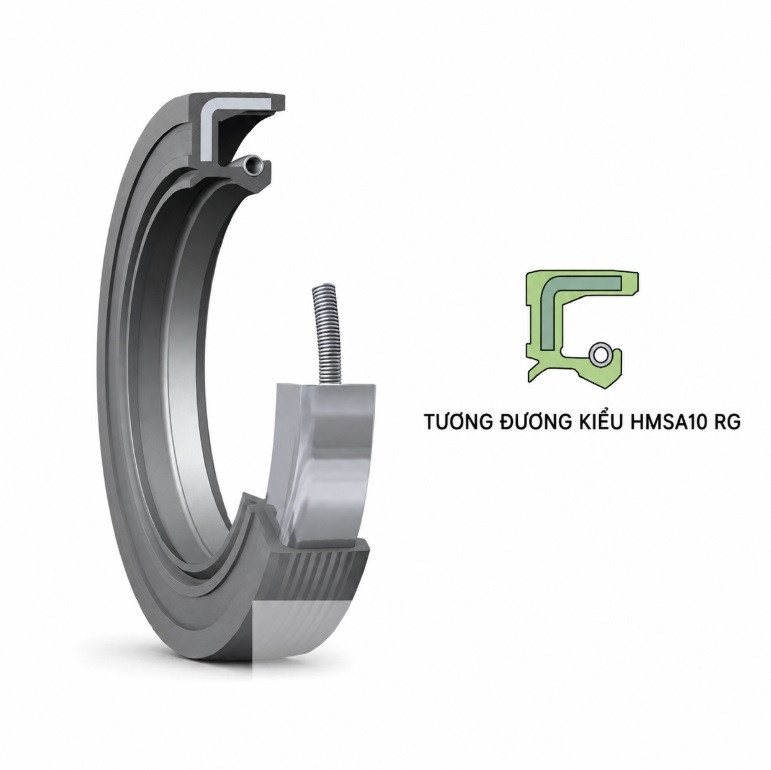

Thông tin sản phẩm: phốt chắn dầu trục quay TC NBR, hai môi, có lò xo; kích thước danh nghĩa 41×65×10 mm; dùng để đối chiếu theo kiểu cấu tạo tương đương HMSA10 RG.

Tổ hợp d–D–B không được đảo vị trí

Dữ liệu bắt buộc: d = 41 mm, D = 65 mm, B = 10 mm.

Dữ liệu suy ra: ΔD = 24 mm, T = 12 mm, ΔBT = -2 mm, K1 = 1,59, K2 = 0,83.

Với 41×65×10 mm, phần chênh hướng kính lớn và tỷ lệ phần chênh đường kính trên D bằng 36,92%. Những số suy ra giúp kiểm tra phép đo, nhưng không được dùng để thay thế ba kích thước danh nghĩa.

Chiến lược đo phù hợp với size 41×65×10 mm

1. Bắt đầu bằng d = 41 mm tại vùng thân trong, sau đó đo D = 65 mm theo hai phương vuông góc.
2. B = 10 mm nhỏ hơn T = 12 mm. Nếu dùng T thay cho B, kết quả sẽ rộng hơn danh nghĩa 2 mm. Điểm kết luận cuối vẫn là 41×65×10 mm.
3. Đối chiếu lại bằng công thức D = d + 2T: 41 + 2 × 12 = 65 mm.
4. Nếu phốt cũ đã phồng, co hoặc dính cặn, ưu tiên kích thước trục và hốc lắp trên thiết bị thay vì làm tròn số đo của mẫu. Điểm kết luận cuối vẫn là 41×65×10 mm.
5. Chụp riêng mặt có lò xo, mặt môi phụ và cạnh bên; ba ảnh này giúp xác minh kiểu cấu tạo tốt hơn ảnh chụp tổng thể. Với trang hiện tại, size tham chiếu là 41×65×10 mm.

Quy trình loại trừ rủi ro chọn nhầm

Các phương án không thay thế trực tiếp

• 41×62×10 mm: cùng d, cùng B; d giữ nguyên; D giảm 3 mm; B giữ nguyên.
• 38×65×10 mm: cùng D, cùng B; d giảm 3 mm; D giữ nguyên; B giữ nguyên.
• 44×65×10 mm: cùng D, cùng B; d tăng 3 mm; D giữ nguyên; B giữ nguyên.
• 46×65×10 mm: cùng D, cùng B; d tăng 5 mm; D giữ nguyên; B giữ nguyên.
• 47×65×10 mm: cùng D, cùng B; d tăng 6 mm; D giữ nguyên; B giữ nguyên.

Khi mẫu cũ nằm giữa hai kết quả đo, không chọn size gần nhất theo cảm tính. Hãy quay lại kích thước hốc lắp hoặc bản vẽ thiết bị. Tiêu chí trên được dùng để xác minh 41×65×10 mm.

Bốn chi tiết xác nhận kiểu HMSA10 RG

• Môi chính tiếp xúc với trục và có rãnh giữ lò xo vòng.
• Môi phụ nằm về phía môi trường bên ngoài, hỗ trợ hạn chế bụi hoặc tạp chất.
• Thân ngoài là vùng tiếp xúc với lỗ lắp; cần quan sát lớp cao su phủ và hình dạng mép ngoài. Đây là điều kiện kiểm tra trong hồ sơ 41×65×10 mm.
• Chiều lắp phải được xác định từ phía môi chính và phía môi phụ, không chỉ dựa vào mặt phẳng của thân. Nội dung này áp dụng riêng cho sản phẩm 41×65×10 mm.
• Ba kích thước sau khi xác nhận cấu tạo phải quay về đúng 41 × 65 × 10 mm.

Kịch bản dễ phát sinh tại xưởng

Trong danh sách hiện tại không có size khác trùng hoàn toàn d = 41 mm và D = 65 mm. Dù vậy B = 10 mm vẫn phải được xác nhận để tránh nhầm với sản phẩm ngoài danh sách.

Nếu thước cho kết quả nằm giữa 41×65×10 mm và 41×62×10 mm, hãy kiểm tra độ mòn của mẫu và kích thước hốc lắp; không làm tròn theo size đang có sẵn.

Khi đường kính ngoài đo ở hai phương khác nhau, lấy sai số ô-van làm tín hiệu cần đo lại, không lấy trung bình rồi tự gán D = 65 mm. Khi đối chiếu, hãy quay lại bộ ba 41×65×10 mm.

Nếu môi phụ đã mòn mất hình dạng, ảnh mặt sau của mẫu mới hoặc bản vẽ thiết bị có giá trị hơn việc suy luận từ phần cao su còn lại. Đây là điều kiện kiểm tra trong hồ sơ 41×65×10 mm.

Ba điều cần xác nhận cuối cùng

Size danh nghĩa là 41×65×10 mm; phép kiểm tra ngược cho T = 12 mm và D = 41 + 2 × 12 = 65 mm. Chỉ chọn sản phẩm khi d, D, B, cấu tạo hai môi và vị trí lò xo cùng phù hợp.

Xem danh mục phốt chắn dầu trục quay TC NBR tương đương kiểu HMSA10 RG. Việc đối chiếu sẽ chính xác hơn khi có ảnh mặt lò xo, ảnh mặt môi phụ và số đo ở nhiều vị trí quanh chu vi. Khi đối chiếu, hãy quay lại bộ ba 41×65×10 mm.
