Phốt chặn dầu lò xo ( oil seal ) vật liệu cao su NBR chịu dầu chịu nhiệt size 140x180x12 TC

Phốt chặn dầu lò xo (Oil Seal) TC NBR 140x180x12 – Giải pháp làm kín cho trục Ø140 trong cụm vỏ Ø180 chịu tải dầu và nhiệt ổn định

Trong các hệ thống truyền động công nghiệp sử dụng trục lớn đường kính 140mm, bài toán làm kín không chỉ nằm ở việc ngăn rò rỉ dầu mà còn là khả năng giữ ổn định áp lực mỡ bôi trơn trong điều kiện rung tải liên tục. Phốt chặn dầu lò xo TC NBR size 140x180x12 được thiết kế cho nhóm kết cấu mà không gian vỏ đã cố định chuẩn Ø180, khiến việc lựa chọn độ dày môi làm kín trở thành yếu tố quyết định độ bền toàn bộ cụm ổ trục.

Khác với những size nhỏ dễ thay thế, kích thước 140x180x12 thường xuất hiện trong hộp số công nghiệp, cụm trục cán, motor công suất lớn hoặc các hệ truyền động có quán tính cao. Vì vậy, từng thông số không chỉ mang tính kỹ thuật mà còn ảnh hưởng trực tiếp đến tuổi thọ vòng bi và mức tiêu hao dầu trong vận hành thực tế.

Cấu trúc kích thước 140x180x12 TC và ý nghĩa trong lắp đặt thực tế

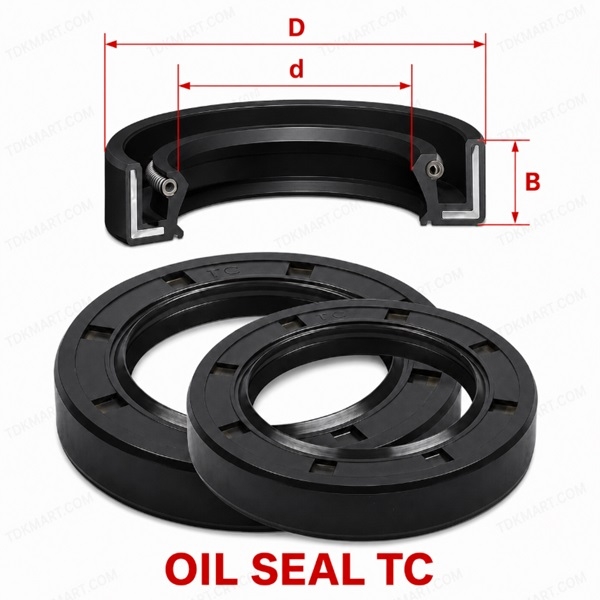

Phốt TC NBR này có cấu trúc 2 môi làm kín (TC – double lip) kết hợp lò xo tăng lực ép môi trong. Điều này giúp duy trì tiếp xúc ổn định với trục Ø140 ngay cả khi có dao động nhiệt và sai lệch nhỏ trong gia công.

• Đường kính trong 140mm: phù hợp trục chính Ø140, thường là trục truyền động trung tâm hoặc trục hộp số lớn.
• Đường kính ngoài 180mm: lắp vào hốc vỏ tiêu chuẩn Ø180, phổ biến trong vỏ gang hoặc nhôm đúc.
• Bề dày 12mm: tạo độ ổn định vị trí môi làm kín, tránh hiện tượng lật môi khi áp suất dầu tăng.

Với cấu trúc này, phốt không chỉ đóng vai trò chắn dầu mà còn giúp giữ ổn định áp suất bên trong khoang bôi trơn, giảm tải cho vòng bi phía trong.

Bảng thông số kỹ thuật chi tiết

Điểm khác biệt riêng của size 140x180x12 TC

Ở kích thước này, tỷ lệ giữa đường kính trong và ngoài tương đối lớn (chênh 40mm), tạo ra vùng thân phốt khá mỏng so với các size nhỏ. Điều đó khiến độ cứng vỏ cao su và khả năng chống biến dạng khi ép vào hốc Ø180 trở nên quan trọng hơn bình thường.

Bề dày 12mm không phải là lựa chọn “trung tính” mà là điểm cân bằng giữa hai yếu tố: đủ sâu để giữ ổn định môi làm kín, nhưng không quá dày gây cấn vào vai chặn của vỏ hộp số. Trong các cụm trục Ø140, sai lệch chỉ 0.5–1mm về độ sâu cũng có thể làm thay đổi vị trí tiếp xúc môi phốt với bề mặt trục.

Phân tích ứng dụng theo đúng cấu hình kích thước

Với trục Ø140, phốt thường làm việc trong điều kiện tải trung bình đến nặng. Một số vị trí điển hình:

• Trục đầu ra hộp số công nghiệp công suất lớn
• Cụm trục khuấy trong bồn dầu hoặc hóa chất nhẹ
• Trục truyền động máy ép, máy cán thép nhẹ

Ở các hệ này, đường kính ngoài Ø180 thường đã cố định theo thiết kế vỏ máy. Vì vậy, lựa chọn sai OD sẽ dẫn đến tình trạng ép lệch hoặc không đủ độ bám, gây xoay phốt trong quá trình vận hành.

Tham khảo thêm dòng phốt dầu TC NBR để hiểu thêm về cấu trúc môi và khả năng chịu dầu trong các điều kiện khác nhau.

Khi nào nên chọn và không nên chọn size 140x180x12

Nên chọn khi:

• Trục đúng chuẩn Ø140, không có độ mòn vượt quá 0.1–0.2mm
• Hốc lắp đã gia công cố định Ø180 không thay đổi
• Cần độ ổn định môi làm kín trong môi trường dầu tuần hoàn liên tục

Không nên chọn khi:

• Trục đã mòn xuống dưới 139.5mm gây hở môi trong
• Hốc lắp có sai lệch lớn khiến phốt bị ép méo
• Khu vực làm việc có áp suất dầu cao bất thường vượt khả năng TC tiêu chuẩn

Rủi ro khi chọn sai thông số ID – OD – độ dày

Nếu sai đường kính trong (ID), môi phốt có thể không ôm sát trục Ø140, dẫn đến rò rỉ dầu ngay cả khi lò xo vẫn hoạt động. Trường hợp ID nhỏ hơn thực tế, ma sát tăng cao gây nóng và cháy môi cao su.

Sai đường kính ngoài (OD 180) thường gây ra hai hiện tượng: hoặc quá lỏng khiến phốt xoay trong hốc, hoặc quá chặt làm nứt vỏ trong quá trình ép lắp.

Với bề dày 12mm, nếu thay bằng loại dày hơn trong cùng không gian lắp, môi phốt có thể bị ép sai vị trí, dẫn đến tiếp xúc lệch tâm với trục, làm mòn không đều.

Hướng dẫn lắp đặt theo cấu hình Ø140 – Ø180

Khi lắp phốt, cần đảm bảo bề mặt trục Ø140 không có rãnh xước dọc. Nếu có, môi cao su sẽ bị cắt mòn nhanh chóng. Hốc Ø180 cần được vệ sinh sạch dầu cũ và không có ba via ở mép ép.

Trong trường hợp cần kiểm tra thêm độ đồng tâm hoặc lựa chọn gioăng hỗ trợ, có thể tham khảo gioăng cao su tròn O-ring để bổ sung lớp làm kín phụ trong một số thiết kế đặc biệt.

Bảng so sánh với các size gần tương đương

Giải đáp theo kích thước 140x180x12 TC

Phốt 140x180x12 có dùng được cho trục 139.8mm không?
Có thể dùng nhưng cần đánh giá độ mòn bề mặt trục, vì môi TC sẽ ôm hơi chặt hơn bình thường và dễ tăng nhiệt nếu vận hành tốc độ cao.

Bề dày 12mm có bắt buộc đúng tuyệt đối không?
Trong cụm hốc Ø180 có vai chặn, sai lệch bề dày có thể làm lệch vị trí môi, ảnh hưởng trực tiếp đến điểm tiếp xúc trên trục.

Nếu hốc Ø180 bị mòn nhẹ thì có dùng được không?
Có thể sử dụng nếu độ oval không vượt quá giới hạn ép, nhưng cần kiểm tra nguy cơ xoay phốt trong quá trình chạy tải.

Phốt này có phù hợp môi trường nhiệt cao liên tục không?
NBR chịu dầu tốt nhưng nếu nhiệt vượt ngưỡng thiết kế lâu dài, nên xem xét giải pháp vật liệu cao hơn như FKM.

Kết luận kỹ thuật theo góc nhìn vận hành thực tế

Phốt chặn dầu TC NBR 140x180x12 không chỉ là một linh kiện tiêu chuẩn mà là điểm cân bằng giữa kích thước trục lớn Ø140 và không gian vỏ Ø180 đã cố định. Khi được lựa chọn đúng, nó giúp hệ thống duy trì ổn định áp suất dầu, giảm hao mòn vòng bi và hạn chế dừng máy ngoài kế hoạch trong các cụm truyền động tải trung bình đến nặng.
