Tổng hợp các dạng bộ chia khí nén thông dụng

Cấu tạo 1 bộ chia khí nén bào gồm 2 thành phần chính là phần đế và phần đầu nối nhanh gắn vào đế. Tùy thuộc vào sự phối hợp của 2 bộ phận này mà cho ra những dạng bộ chia khí nén khác nhau. Ngoài ra, tùy thuộc vào bộ chia sẽ có thêm bộ phận phụ trợ khác chẳng hạn như van khóa, đầu nối đuôi chuột...vv. Sau đây là hình ảnh một số dạng phổ biến thông dụng trong cuộc sống:

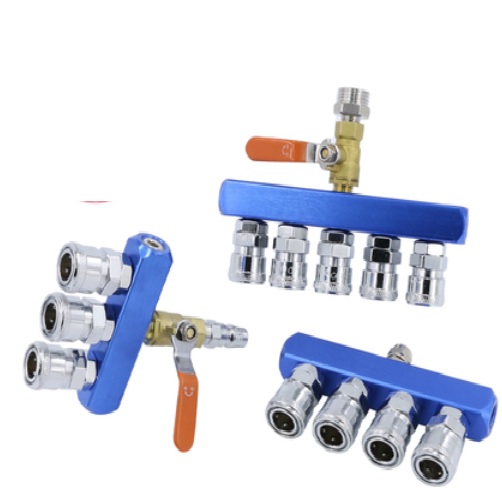

- Bộ chia khí nén đế ngang có đế là dạng thanh nhôm + các ngõ ra là đầu nối nhanh ( 2 ngả ra, 3 ngả ra, 4 ngả ra, 5 ngả ra, 6 ngả ra, 7 ngả ra, 8 ngả ra, 9 ngả ra).

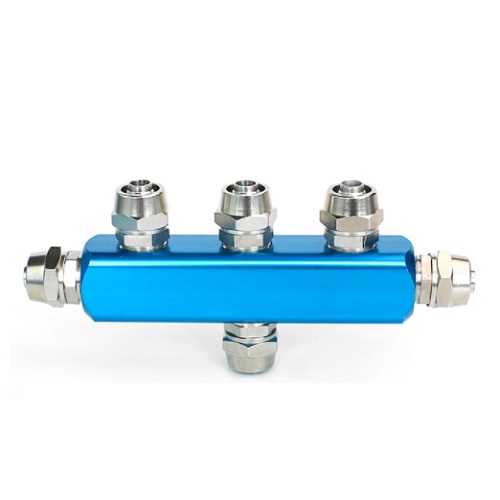

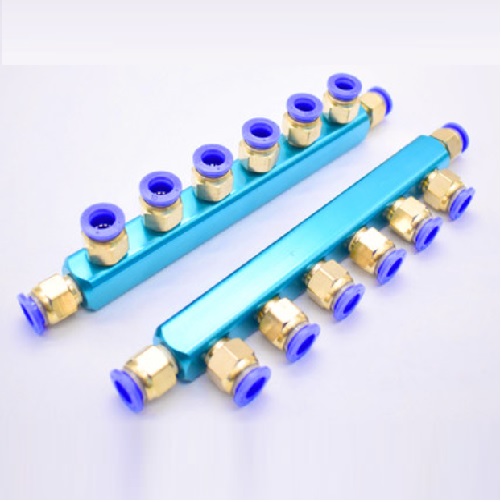

Một dạng bộ chia khí nén đế ngang 6 lổ ra và 2 lỗ bên hông:

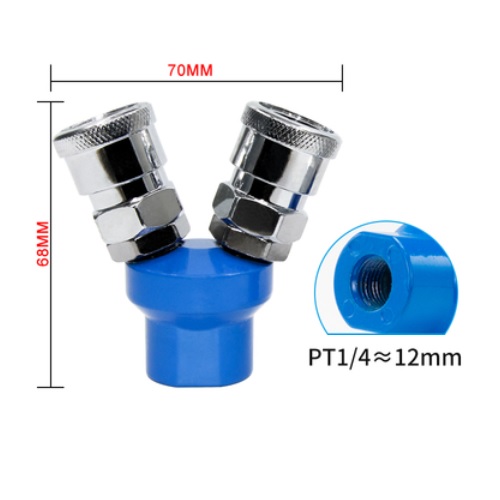

Bộ chia khí nén đế tròn 2 chạc ren trong:

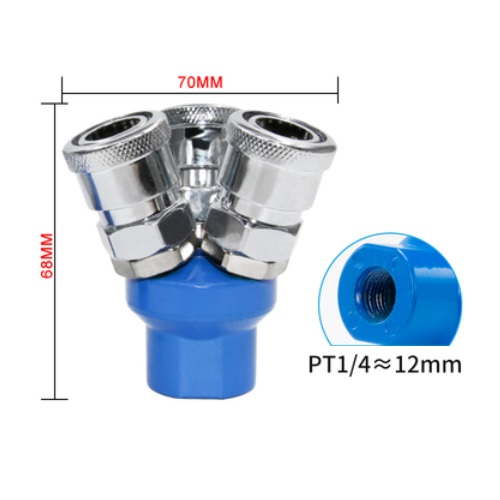

Bộ chia khí nén đế tròn 3 chạc ren trong:

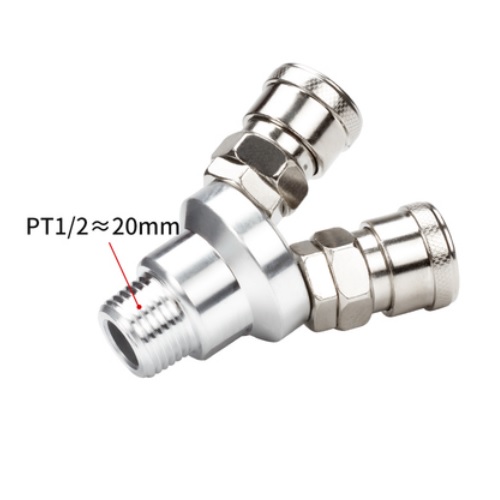

Bộ chia hơi 2 chạc ren ngoài:

Bộ chia hơi 3 chạc ren ngoài:

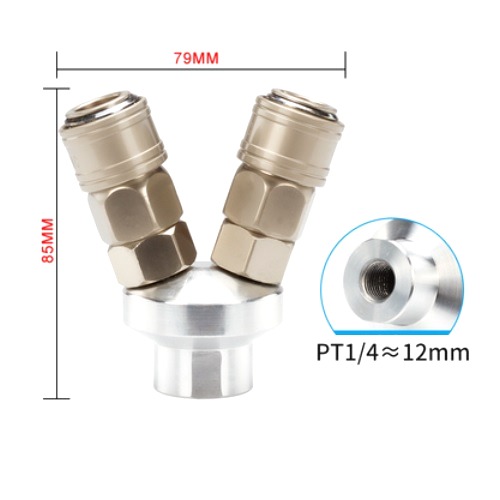

Bộ chia khí nén đế tròn 2 chạc tự động ren trong:

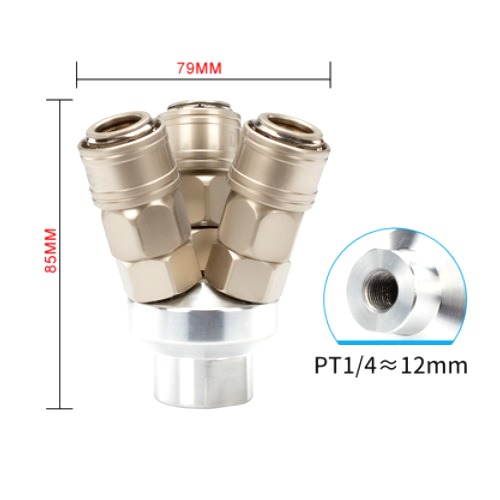

Bộ chia hơi khí nén tự động đế tròn ren trong 3 chạc:

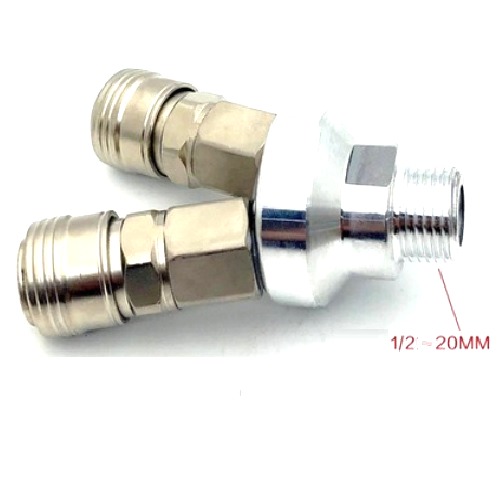

Chạc chia hơi tròn tự động 2 ngõ ra ren ngoài;

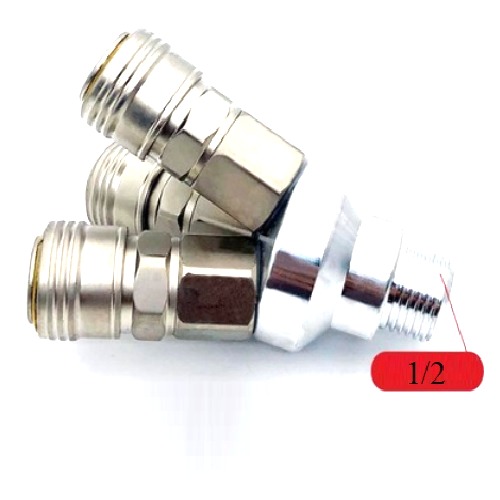

Chạc chia hơi tròn tự động 3 ngõ ra ren ngoài:

Các dạng bộ chia khác:
