Gland packing PTFE

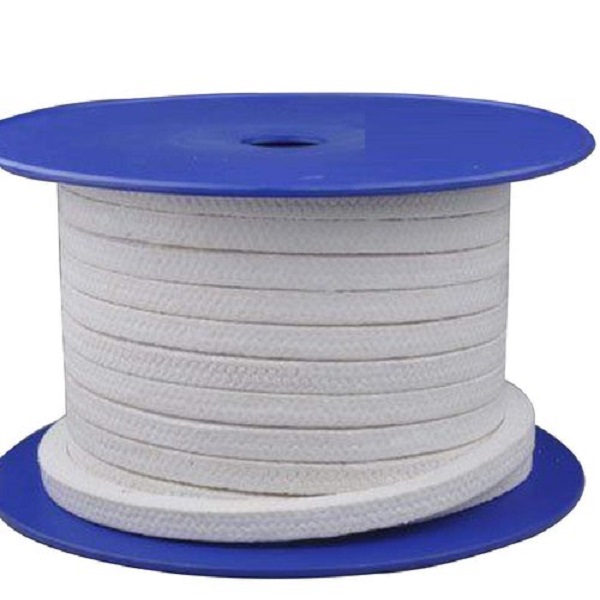

Gland packing PTFE là dây tết chèn làm kín được chế tạo trên nền sợi polytetrafluoroethylene, thường dùng trong hộp chèn của bơm, van, máy khuấy và nhiều thiết bị công nghiệp cần khả năng kháng hóa chất, ma sát thấp và độ sạch phù hợp. TDKMART cung cấp dây tết chèn PTFE Temapack của TEMAC, xuất xứ EU, với nhiều type và tiết diện vuông để lựa chọn theo môi chất, nhiệt độ, áp suất, tốc độ trục và cấu tạo thiết bị.

Thường gọi nhóm sản phẩm này bằng các tên như dây tết chèn PTFE, gland packing PTFE, PTFE packing, dây chèn Teflon, Teflon packing, dây chèn bơm hóa chất, packing van hóa chất, dây tết chèn chịu hóa chất, dây chèn trục bơm. Các cách gọi trên có thể cùng hướng đến packing nền PTFE, nhưng không nên chọn hàng chỉ từ tên vật liệu. Cấu tạo sợi, chất tẩm, chất bôi trơn và type Temapack ảnh hưởng trực tiếp đến phạm vi vận hành.

Xem nhóm tổng tại gland packing dây tết chèn hoặc hệ sản phẩm gioăng phớt làm kín. Khi ứng dụng có yêu cầu khác về nhiệt, ma sát hoặc mài mòn, có thể đối chiếu thêm gland packing Graphite và gland packing Aramid.

Gland packing PTFE là gì?

Gland packing PTFE là vật liệu chèn dạng dây bện từ sợi PTFE hoặc sợi có thành phần PTFE kết hợp graphite tùy type. Dây thường có tiết diện vuông, được cắt thành từng vòng và lắp tuần tự quanh trục, sleeve, piston rod hoặc stem trong stuffing box. Khi gland follower tạo lực nén theo phương trục, các vòng packing biến dạng theo phương ngang để tiếp xúc với bề mặt làm việc và thành hộp chèn, nhờ đó kiểm soát đường rò của môi chất.

PTFE nổi bật nhờ tính trơ hóa học với nhiều môi chất và hệ số ma sát thấp. Tuy nhiên, từ “PTFE packing” bao gồm nhiều cấu tạo khác nhau. TEMAC hiện chia nhóm PTFE Temapack thành các type 5100, 5110, 5200, 5300, 5400 và 5410. Vì vậy cần xác định đúng type trước khi chốt kích thước.

Các type Gland packing PTFE Temapack của TEMAC

Temapack 5100 – sợi PTFE tẩm PTFE, không bổ sung chất bôi trơn

Temapack 5100 được TEMAC mô tả trên nền sợi PTFE có tẩm PTFE và không bổ sung chất bôi trơn. Đây là lựa chọn đáng cân nhắc khi yêu cầu vật liệu sạch, kháng nhiều hóa chất và không muốn dùng thêm lubricant trong cấu tạo packing. Hãng định hướng 5100 cho các ứng dụng như hóa chất, nước uống, công nghiệp đường và giấy, nhưng khả năng sử dụng cuối cùng vẫn phải đối chiếu môi chất, áp suất và nhiệt độ thực tế.

TDKMART hiện có các size 5100 từ 6x6 đến 16x16 mm. Có thể tham khảo trực tiếp Temapack 5100 size 10x10 mm, Temapack 5100 size 12x12 mm và Temapack 5100 size 16x16 mm.

Temapack 5110 – PTFE tinh sạch cho yêu cầu đặc thù

Temapack 5110 sử dụng sợi PTFE được làm sạch kỹ và tẩm PTFE. Theo tài liệu TEMAC, type này được định hướng cho những môi trường yêu cầu độ sạch cao như thực phẩm, dược phẩm và một số môi chất hóa học mạnh; hãng cũng nêu ứng dụng liên quan đến oxy nên mọi trường hợp có oxy phải tuân thủ đúng quy trình, tiêu chuẩn an toàn và xác nhận tương thích của toàn bộ cụm thiết bị.

Điểm cần lưu ý là 5110 không nên được xem đơn giản như “5100 tốt hơn”. Hai type được thiết kế cho mục đích khác nhau. Nếu thiết bị có yêu cầu vệ sinh, độ sạch hoặc hồ sơ vật liệu riêng, cần kiểm tra MDS/TDS của đúng lô hàng trước khi quyết định.

Temapack 5200 – PTFE tẩm và bổ sung dầu silicone

Temapack 5200 là packing PTFE có tẩm PTFE và dầu silicone. Thành phần bôi trơn giúp hỗ trợ đặc tính trượt trong những cấu hình phù hợp. TEMAC định hướng type này cho hóa chất, nhà máy điện, hệ thống nhiệt và một số bơm piston. Khi dùng cho môi trường yêu cầu sạch, thực phẩm hoặc nơi không chấp nhận silicone, phải kiểm tra yêu cầu của hệ thống trước khi chọn.

Temapack 5300 – PTFE/Graphite cho áp suất cao

Temapack 5300 là cấu trúc PTFE/graphite được TEMAC định hướng cho điều kiện áp suất cao, đặc biệt ở bơm piston và van. Graphite giúp cải thiện đặc tính trượt và truyền nhiệt so với PTFE nguyên chất trong nhiều trường hợp. Đây không phải lựa chọn mặc định cho mọi bơm hóa chất; nếu môi chất yêu cầu độ sạch cao hoặc không cho phép graphite, cần chuyển sang type phù hợp hơn.

Temapack 5400 – sợi PTFE/Graphite cho bơm

Temapack 5400 dùng sợi PTFE/graphite và được TEMAC định hướng mạnh cho bơm. Cấu trúc này phù hợp khi cần ma sát thấp, khả năng tản nhiệt và vận hành động tốt hơn so với một số packing PTFE thuần. Tài liệu của hãng nêu các môi trường như hóa chất, hóa dầu, thực phẩm và dược phẩm, nhưng từng ứng dụng cần kiểm tra thêm điều kiện vệ sinh và yêu cầu của quy trình.

Temapack 5410 – phương án kinh tế trong nhóm PTFE/Graphite

Temapack 5410 cũng sử dụng sợi PTFE/graphite và được TEMAC giới thiệu như phương án kinh tế so với 5400. Type này hướng đến bơm và nhiều môi trường công nghiệp như hóa dầu, nước nóng, giấy và hóa chất. Không nên suy luận rằng 5410 và 5400 giống nhau hoàn toàn; khi máy làm việc sát giới hạn nhiệt độ, áp suất hoặc tốc độ, cần đối chiếu đúng bảng kỹ thuật.

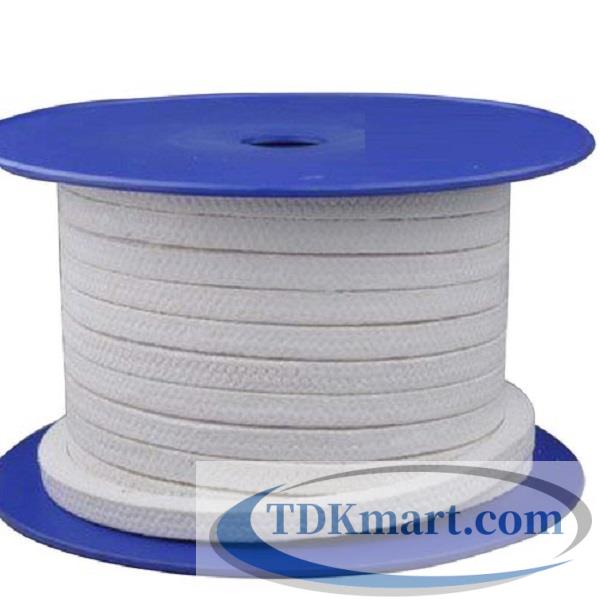

TDKMART đang hiển thị nhiều size 5410. Có thể xem Temapack 5410 size 8x8 mm, Temapack 5410 size 10x10 mm, Temapack 5410 size 12x12 mm, Temapack 5410 size 14x14 mm và Temapack 5410 size 16x16 mm.

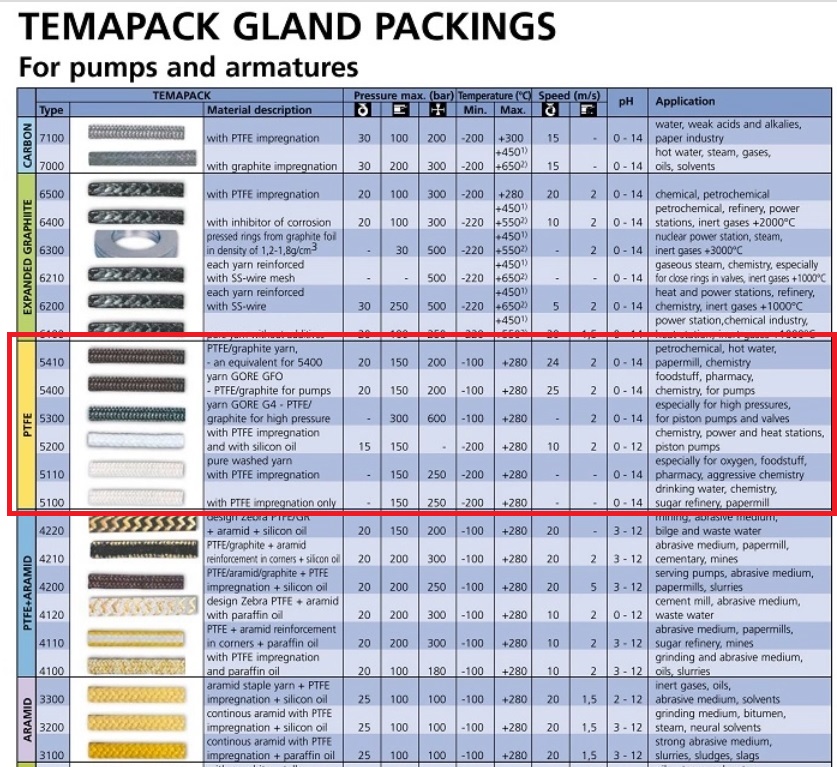

So sánh nhanh 5100, 5110, 5200, 5300, 5400 và 5410

Các size gland packing PTFE đang dùng phổ biến

TDKMART hiện thể hiện các tiết diện PTFE phổ biến gồm 6x6, 8x8, 10x10, 12x12, 14x14, 15x15 và 16x16 mm. Kích thước này biểu thị cạnh của tiết diện vuông, không phải đường kính trục. Cùng một size có thể xuất hiện ở nhiều type khác nhau nên phải chọn vật liệu/type trước hoặc song song với việc xác định kích thước.

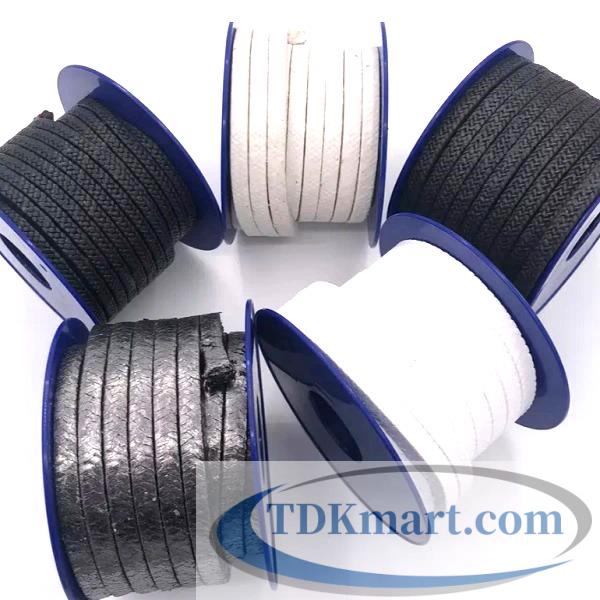

Ví dụ, packing 10x10 mm có thể là Temapack 5100, 5410 hoặc cấu trúc PTFE+Aramid 4110. Ba sản phẩm có cùng tiết diện nhưng đặc tính vật liệu không giống nhau. Có thể đối chiếu cấu trúc phối hợp tại PTFE+Aramid Temapack 4110 size 10x10 mm.

Cách tính tiết diện dây chèn PTFE theo hộp chèn

Nếu không còn tài liệu máy hoặc mẫu cũ đã biến dạng, có thể ước tính tiết diện packing từ đường kính trong của stuffing box và đường kính trục hoặc sleeve tại vị trí làm việc:

Tiết diện packing ≈ (Đường kính trong hộp chèn − đường kính trục hoặc sleeve) ÷ 2.

Ví dụ, stuffing box có đường kính trong 64 mm và sleeve 40 mm thì khoảng hở theo bán kính là (64 − 40) ÷ 2 = 12 mm. Khi đó dây 12x12 mm là size cần được kiểm tra tiếp. Công thức giúp xác định ban đầu, nhưng vẫn nên so với bản vẽ máy, số vòng thiết kế và dung sai thực tế trước khi mua.

Chọn packing PTFE cho bơm hóa chất

Khi dùng cho bơm hóa chất, tiêu chí quan trọng nhất là tương thích với môi chất cụ thể. Cần biết tên hóa chất, nồng độ, nhiệt độ, áp suất và có hạt rắn hay không. Không nên dựa hoàn toàn vào nhận định “PTFE chịu được hóa chất” vì hệ thống thực tế còn có chất tẩm, lubricant, nhiệt ma sát và cấu tạo kim loại xung quanh.

Với môi chất sạch và yêu cầu hạn chế chất bôi trơn, 5100 có thể là type cần kiểm tra. Khi ưu tiên vận hành động của bơm và khả năng thoát nhiệt, 5400 hoặc 5410 có thể phù hợp hơn. Với áp suất cao hoặc bơm piston, 5300 là hướng cần xem xét. Nếu có yêu cầu đặc biệt về độ sạch, 5110 đáng được đối chiếu.

Chọn gland packing PTFE cho van

Ở van, packing làm kín quanh stem và thường chịu chuyển động tịnh tiến hoặc xoay không liên tục thay vì quay liên tục như trục bơm. Do đó tiêu chí về áp suất, độ nén, độ ổn định kích thước và phát thải có thể quan trọng hơn tốc độ bề mặt. Type 5300 được TEMAC định hướng cho áp suất cao và van, trong khi một số type PTFE thuần phù hợp khi ưu tiên kháng hóa chất.

Đối với van điều khiển môi chất nguy hiểm, hơi, oxy hoặc hệ thống yêu cầu giới hạn phát thải, không nên tự chọn packing chỉ từ bảng vật liệu chung. Cần tuân thủ yêu cầu OEM, tiêu chuẩn của nhà máy và hồ sơ kỹ thuật của đúng sản phẩm.

Khi nào nên chuyển từ PTFE sang Graphite hoặc Aramid?

PTFE không phải lựa chọn tối ưu cho mọi ứng dụng. Nếu yêu cầu ưu tiên nhiệt độ, truyền nhiệt hoặc vận hành động tốc độ cao, dây tết chèn Graphite có thể cần được xem xét. Nếu môi chất có bùn, hạt rắn hoặc độ mài mòn cao, dây tết chèn Aramid thường có lợi thế về độ bền cơ học.

Trong một số bơm slurry, người dùng còn áp dụng cấu hình phối hợp: vòng Aramid ở vị trí chịu mài mòn và vòng PTFE/Graphite ở vùng cần giảm ma sát. Cấu hình thực tế phải dựa trên thiết kế stuffing box và kinh nghiệm vận hành của thiết bị, không nên sao chép máy khác một cách máy móc.

Cách lắp dây tết chèn PTFE cho bơm

1. Cô lập nguồn năng lượng, xả áp và thực hiện đầy đủ yêu cầu an toàn của thiết bị.
2. Lấy sạch toàn bộ packing cũ, kể cả phần còn bám ở đáy stuffing box.
3. Kiểm tra sleeve hoặc trục có rãnh mòn, xước, ăn mòn hay độ đảo bất thường.
4. Đo lại trục và hộp chèn để xác nhận tiết diện dây.
5. Cắt từng vòng packing theo chu vi thực tế của trục hoặc mandrel.
6. Lắp từng vòng riêng và phân bố vị trí mối ghép quanh chu vi.
7. Nếu có lantern ring, đặt đúng vị trí so với cổng flush.
8. Siết gland follower đều hai phía, tránh để mặt ép bị nghiêng.
9. Khởi động theo quy trình của máy và theo dõi rò, nhiệt độ, tiếng kêu, tải động cơ.
10. Điều chỉnh từng bước nhỏ sau khi packing chạy rà; không siết mạnh ngay từ đầu.

Vì sao packing PTFE bị nóng hoặc cháy?

Các nguyên nhân thường gặp gồm gland bị siết quá chặt, thiếu chất lỏng bôi trơn hoặc flush, chọn type không phù hợp tốc độ, sleeve quá thô, trục lệch hoặc packing bị ép sai kích thước. PTFE có ma sát thấp nhưng không có nghĩa là có thể vận hành khô trong mọi cấu hình.

Nếu dây mới nóng nhanh, cần giảm tải và kiểm tra điều kiện vận hành thay vì tiếp tục siết. Một bộ packing lắp đúng phải có thời gian chạy rà và chế độ điều chỉnh phù hợp với hướng dẫn của bơm. Nhiệt cao kéo dài có thể làm packing mất tính chất, cứng và gây mòn sleeve.

Nguyên nhân dây chèn PTFE vẫn rò sau khi thay mới

• Chọn tiết diện nhỏ hơn không gian thực tế của stuffing box.
• Mối cắt thiếu chiều dài hoặc các mối xếp gần cùng một vị trí.
• Gland follower bị nghiêng làm lực nén không đều.
• Sleeve có rãnh mòn sâu nên packing mới không thể tạo mặt tiếp xúc ổn định.
• Trục có độ đảo lớn hoặc ổ bi có vấn đề.
• Type PTFE không phù hợp áp suất, tốc độ hoặc môi chất.
• Lantern ring sai vị trí làm dòng flush không đi vào vùng cần thiết.
• Packing bị đùn qua khe hở lớn tại đáy hộp chèn hoặc gland follower.

Có nên siết gland packing PTFE đến khi hết rò hoàn toàn?

Với nhiều bơm quay dùng compression packing, mục tiêu không phải lúc nào cũng là triệt tiêu hoàn toàn dòng rò. Một lượng chất lỏng kiểm soát được có thể cần cho bôi trơn và làm mát bề mặt tiếp xúc. Nếu ép kín quá mức, ma sát và nhiệt tăng, làm packing cùng sleeve xuống cấp nhanh.

Không có một con số giọt/phút cố định áp dụng cho mọi bơm. Mức phù hợp phụ thuộc type packing, đường kính trục, tốc độ, môi chất, áp suất và thiết kế của OEM. Với van hoặc ứng dụng tĩnh, yêu cầu rò lại khác và cần theo tiêu chuẩn riêng của hệ thống.

Thông tin cần cung cấp khi hỏi mua gland packing PTFE

• Tên thiết bị: bơm ly tâm, bơm piston, van, máy khuấy hoặc máy trộn.
• Đường kính trục, sleeve, piston rod hoặc stem.
• Đường kính trong và chiều sâu stuffing box nếu có.
• Size dây cũ: 6x6, 8x8, 10x10, 12x12, 14x14, 15x15, 16x16 mm hoặc kích thước khác.
• Mã Temapack cũ nếu đọc được.
• Tên môi chất, nồng độ và pH khi cần.
• Nhiệt độ và áp suất vận hành.
• Tốc độ rpm và đường kính trục đối với thiết bị quay.
• Có cặn, bùn hoặc hạt mài mòn hay không.
• Yêu cầu đặc biệt về thực phẩm, dược phẩm, nước uống hoặc độ sạch.
• Số mét cần sử dụng hoặc số bộ máy cần bảo trì.

Câu hỏi thường gặp về gland packing PTFE

Dây tết chèn PTFE 10x10 mm dùng cho trục bao nhiêu?

Không thể suy ra đường kính trục chỉ từ size 10x10 mm. Tiết diện phụ thuộc khoảng cách theo bán kính giữa trục/sleeve và đường kính trong của stuffing box. Cần đo hai kích thước này hoặc dùng bản vẽ OEM.

Temapack 5100 và 5410 khác nhau ở điểm nào?

5100 là sợi PTFE tẩm PTFE không bổ sung lubricant, còn 5410 thuộc nhóm sợi PTFE/Graphite và được TEMAC định hướng như phương án kinh tế cho nhiều ứng dụng bơm. Vì cấu tạo khác nhau nên không nên thay trực tiếp mà không kiểm tra môi chất và điều kiện máy.

PTFE+Graphite có phải PTFE nguyên chất không?

Không. Type PTFE/Graphite có graphite trong cấu trúc nhằm cải thiện một số đặc tính ma sát và truyền nhiệt. Nếu quy trình yêu cầu PTFE tinh sạch hoặc không chấp nhận graphite, cần chọn type khác.

Packing PTFE có bán theo mét không?

Các sản phẩm Temapack PTFE đang hiển thị trên TDKMART được ghi chú giá tính theo mét dài. Khi đặt mua nên xác nhận số mét cần thiết theo chu vi trục, số vòng và lượng dự phòng cho cắt lắp.

Làm sao biết nên chọn PTFE hay Aramid?

PTFE thường có lợi thế khi ưu tiên kháng hóa chất và ma sát thấp; Aramid nổi bật về độ bền cơ học và chống mài mòn. Nếu bơm có slurry hoặc nhiều hạt rắn, Aramid hoặc cấu trúc phối hợp PTFE+Aramid có thể đáng cân nhắc hơn.

Chọn dây tết chèn PTFE theo type trước, size sau

Cách chọn hiệu quả là xác định môi chất → nhiệt độ → áp suất → tốc độ → type packing → tiết diện. Làm ngược quy trình, chẳng hạn chỉ có mẫu 10x10 mm rồi mua bất kỳ dây PTFE 10x10 mm nào, có thể dẫn đến đúng kích thước nhưng sai vật liệu và sai điều kiện vận hành.

TDKMART cung cấp các sản phẩm PTFE Temapack theo hệ thống từ gland packing Temapack đến nhóm PTFE và các size cụ thể. Người dùng có thể đối chiếu 5100, 5410 và PTFE+Aramid 4110 đang hiển thị trên website, đồng thời kiểm tra 5110, 5200, 5300 và 5400 theo yêu cầu kỹ thuật của TEMAC trước khi đặt hàng.

Để chọn nhanh và giảm rủi ro mua sai: hãy chuẩn bị hình ảnh packing cũ, mã type nếu có, đường kính trục, kích thước stuffing box, môi chất, nhiệt độ, áp suất, tốc độ và số mét cần dùng. Khi đủ dữ liệu, việc xác định PTFE thuần, PTFE/Graphite hay PTFE+Aramid sẽ chính xác hơn và hạn chế phải thay đổi sau khi đưa máy vào vận hành.
