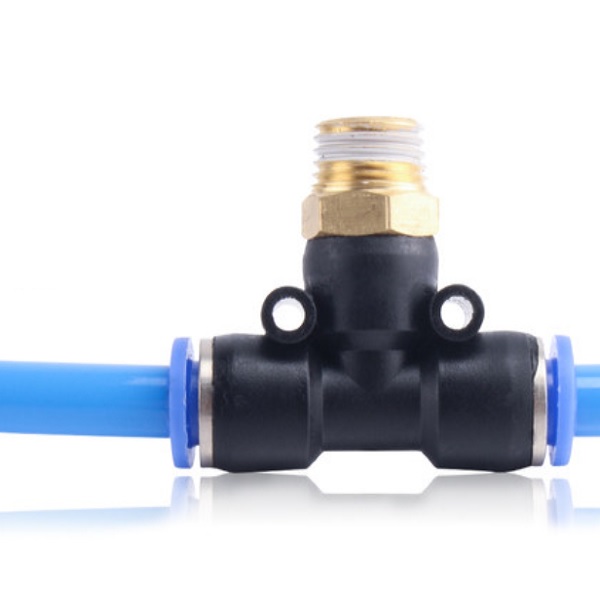

Đầu nối chữ T- Ren ngoài bên giữa

    Tên gọi: Đầu nối chữ T- Ren ngoài bên giữa

    Các loại ống có thể kết nối: ống Pu, Pa, Pe

    Áp suất hoạt động bình thường: dưới 10kg

    Áp suất tối đa: max 13 kg

    Nhiệt độ hoạt động thông thường: < 50 độ C

    Nhiệt độ hoạt động tối đa: max 80 độ C

    Kiểu kết nối: Ghim ống và Ren

    Trọng lượng co nối: tùy thuộc Size ống ren

    Kích thước co nối: tùy thuộc vào size ren ống

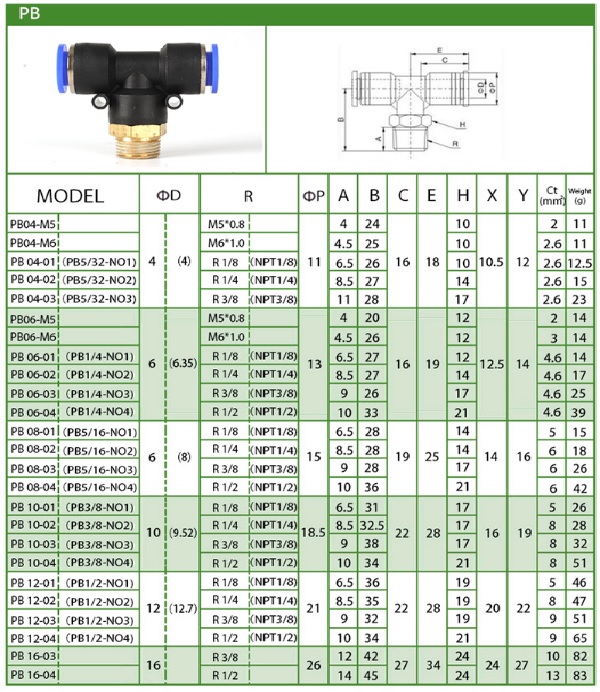

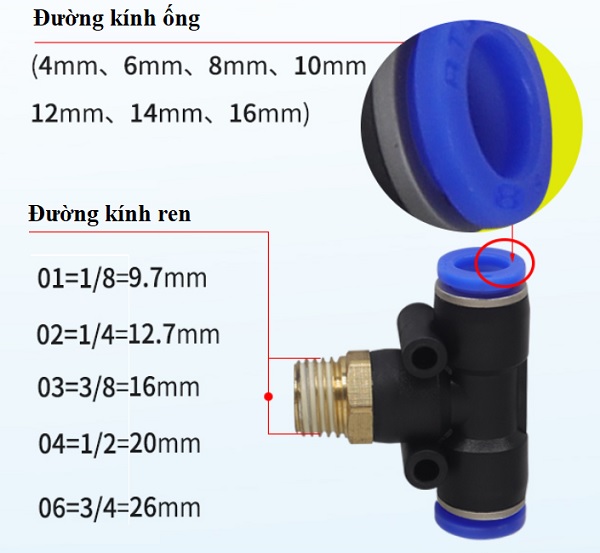

    A. Danh mục các loại Đầu nối chữ T- Ren ngoài bên giữa

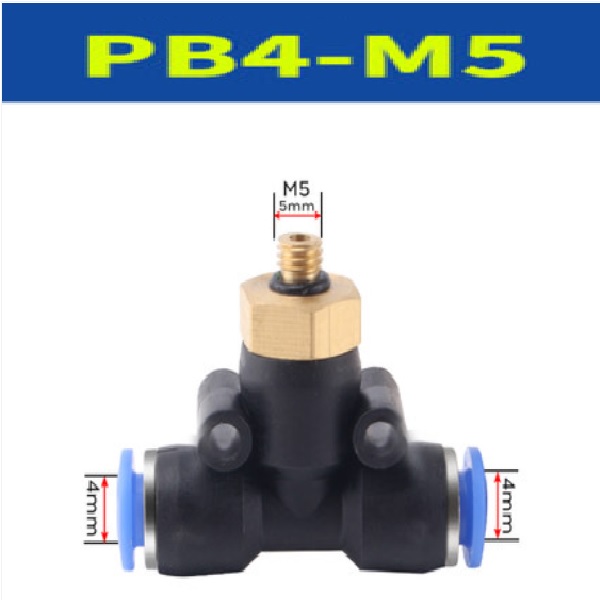

    • PB4M5 : Đầu nối chử T hai đầu nối ống 4 mm- 1 đầu ren ngoài bên giữa M5

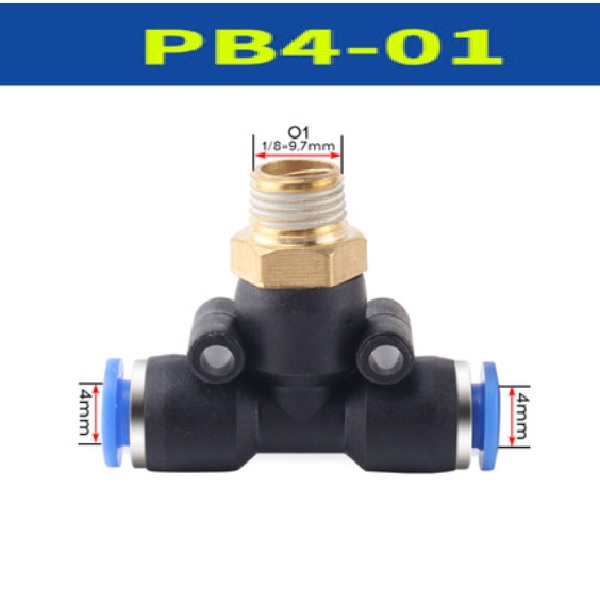

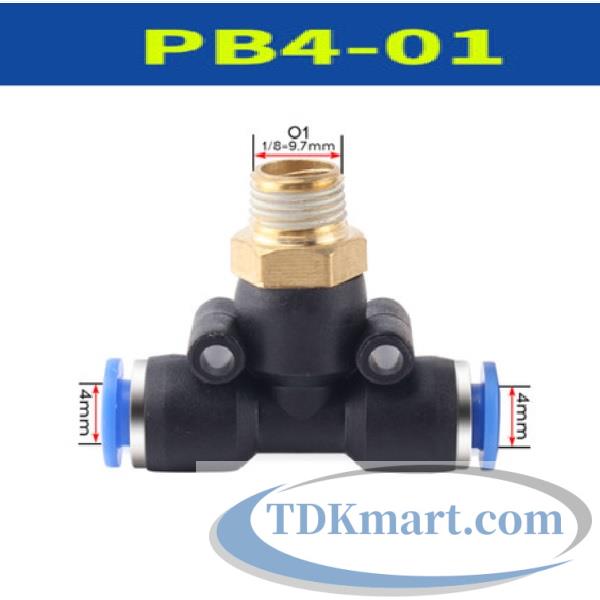

    • PB401 : Đầu nối chử T hai đầu nối ống 4 mm- 1 đầu ren ngoài bên giữa 9.6mm = 1/8′

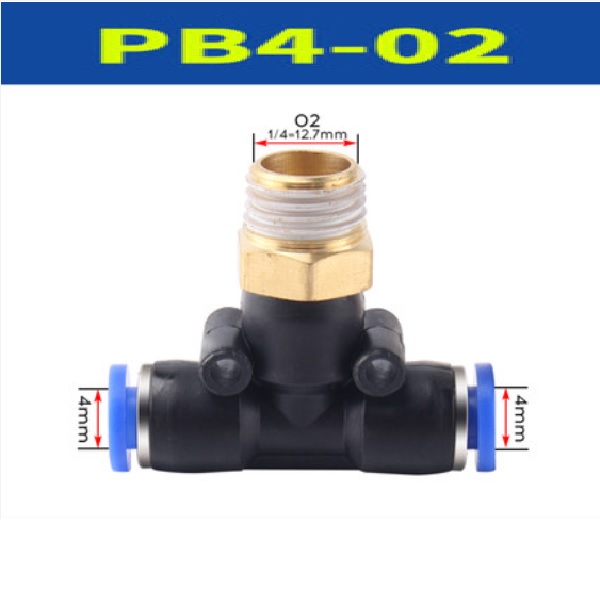

    • PB402 : Đầu nối chử T hai đầu nối ống 4 mm- 1 đầu ren ngoài bên giữa 12.7mm = 1/4′

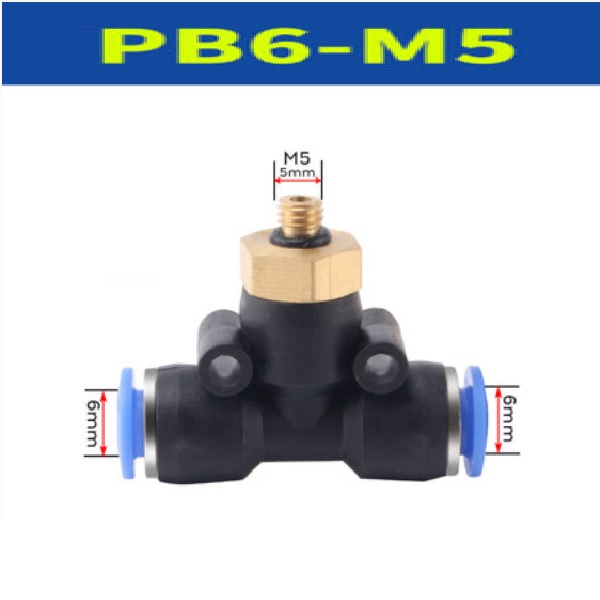

    • PB6M5 : Đầu nối chử T hai đầu nối ống 6 mm- 1 đầu ren ngoài bên giữa M5

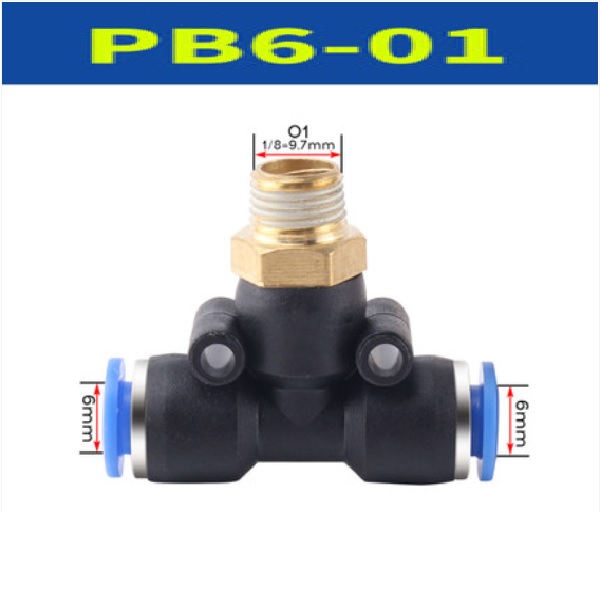

    • PB6R1/8 : Đầu nối chử T hai đầu nối ống 6 mm- 1 đầu ren ngoài bên giữa 9.6mm = 1/8′

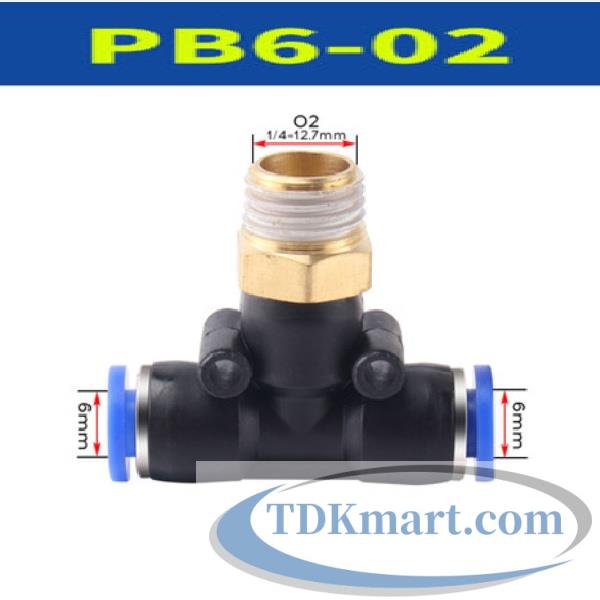

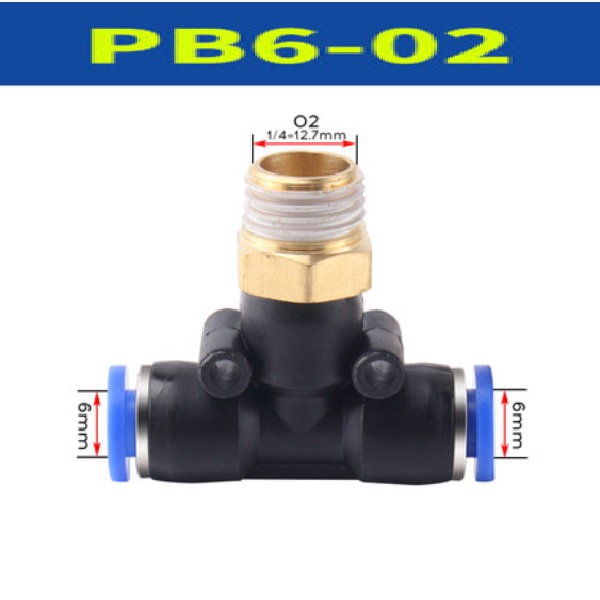

    • PB6R1/4 : Đầu nối chử T hai đầu nối ống 6 mm 1 đầu ren ngoài bên giữa 12.7mm = 1/4′

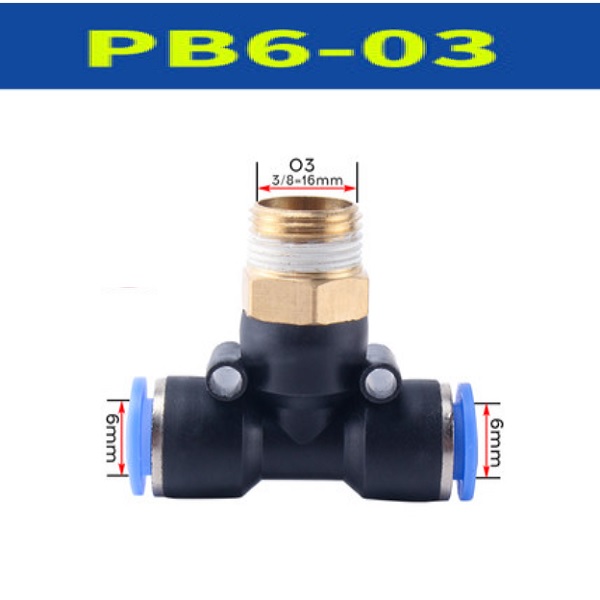

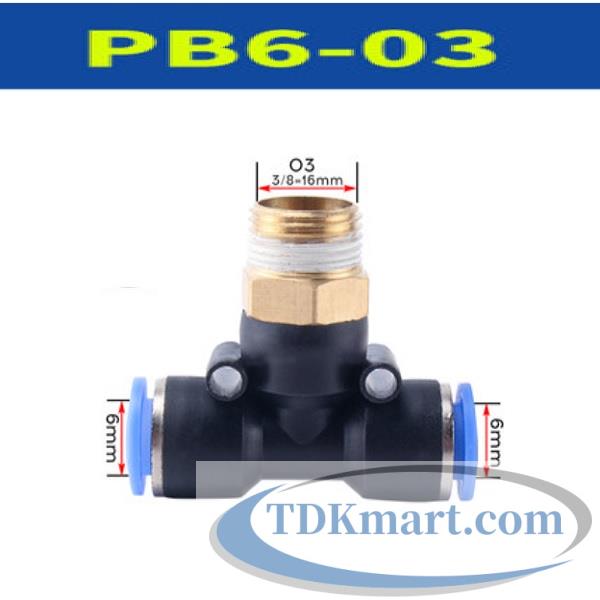

    • PB6R3/8 : Đầu nối chử T hai đầu nối ống 6 mm 1 đầu ren ngoài bên giữa 16mm = 3/8′

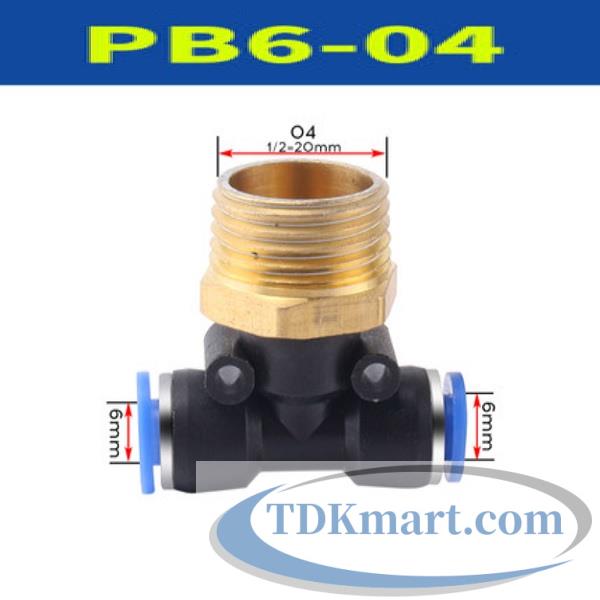

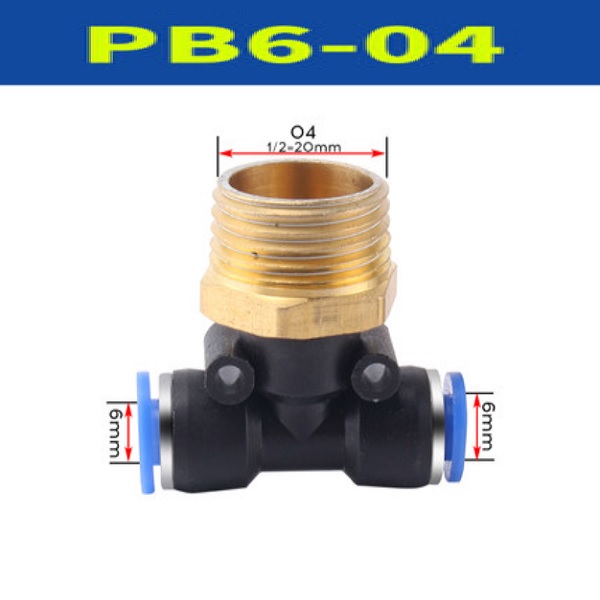

    • PB6R1/2 : Đầu nối chử T hai đầu nối ống 6 mm- 1 đầu ren ngoài bên giữa 20.5mm = 1/2′

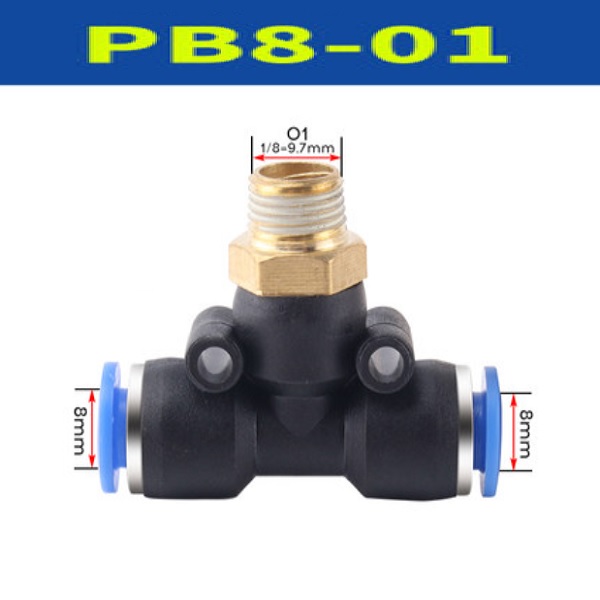

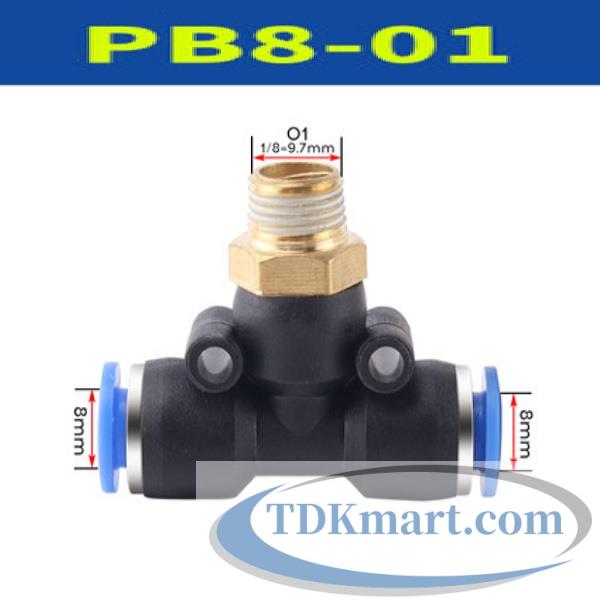

    • PB8R1/8 : Đầu nối chử T hai đầu nối ống 8 mm- 1 đầu ren ngoài bên giữa 9.6mm = 1/8′

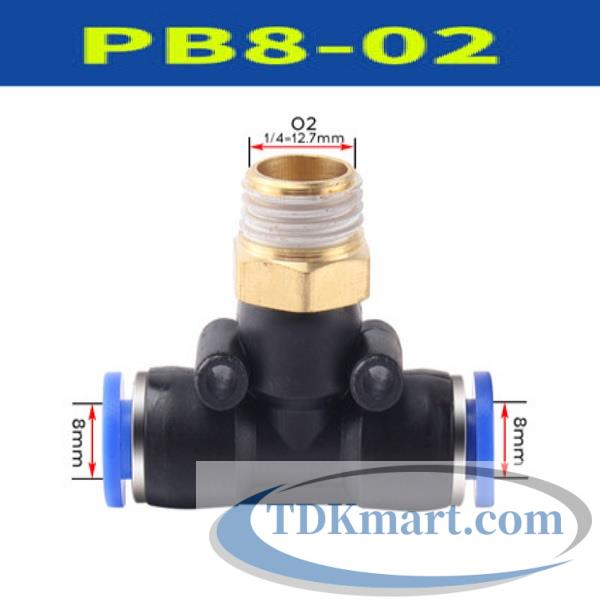

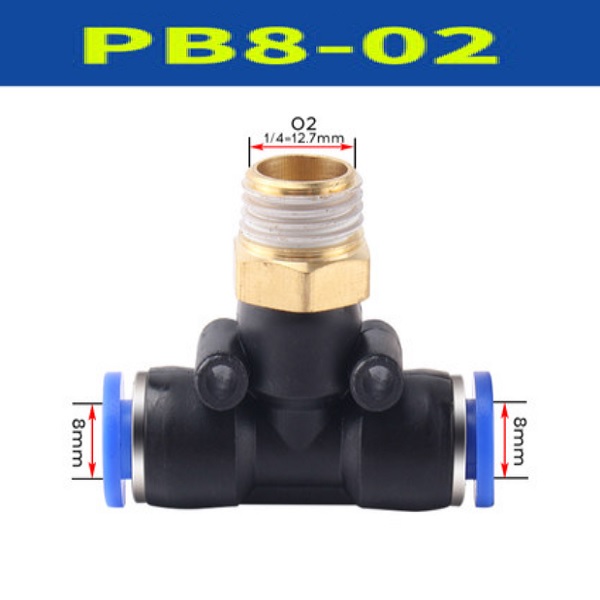

    • PB8R1/4 : Đầu nối chử T hai đầu nối ống 8 mm 1 đầu ren ngoài bên giữa 12.7mm = 1/4′

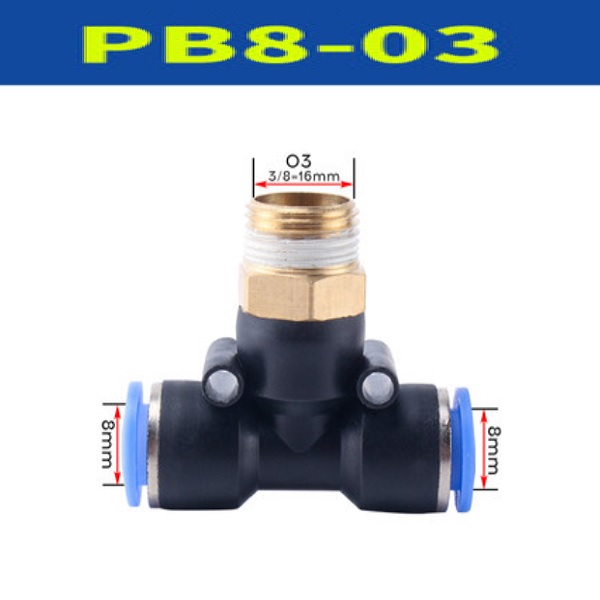

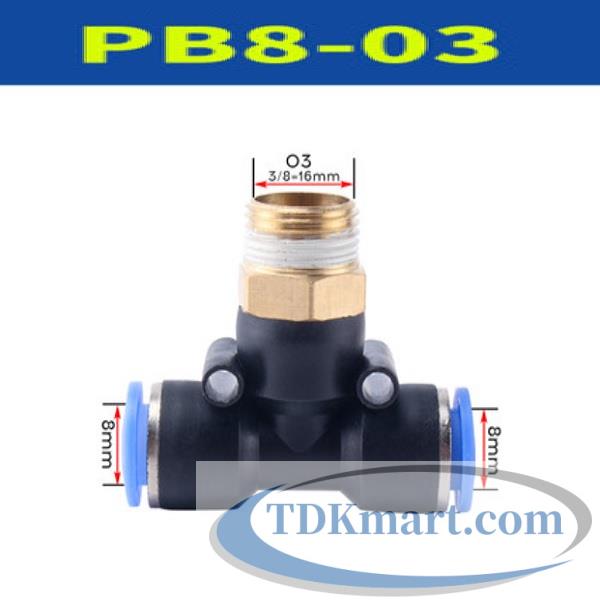

    • PB8R3/8 : Đầu nối chử T hai đầu nối ống 8 mm- 1 đầu ren ngoài bên giữa1 6 mm = 3/8′

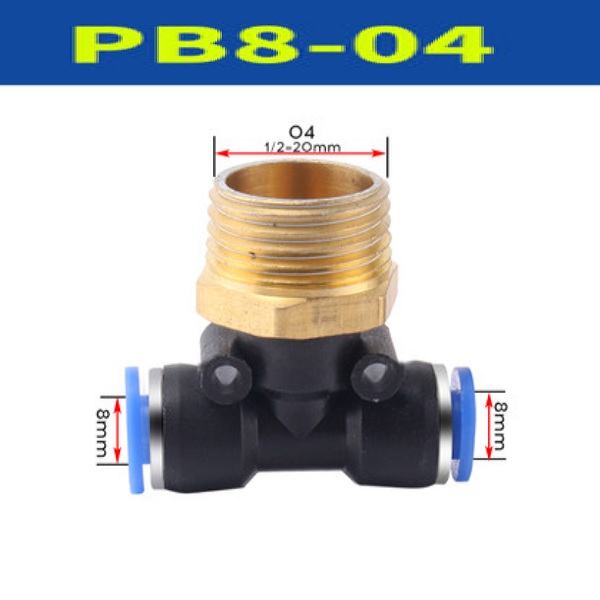

    • PB8R1/2 : Đầu nối chử T hai đầu nối ống 8 mm- 1 đầu ren ngoài bên giữa 20.5 mm = 1/2′

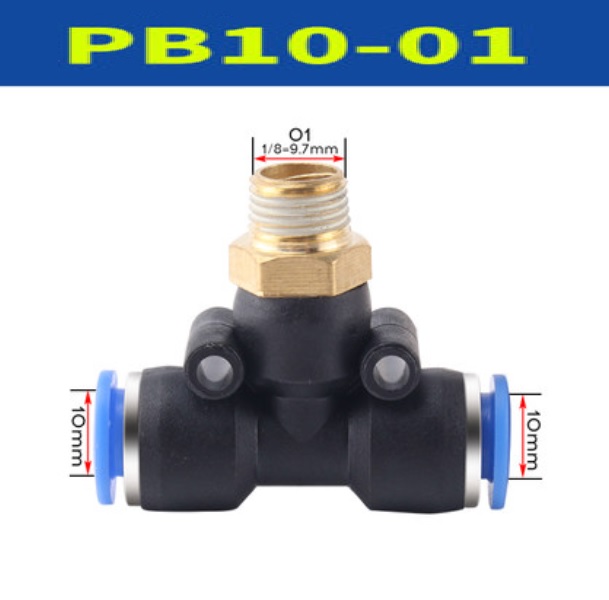

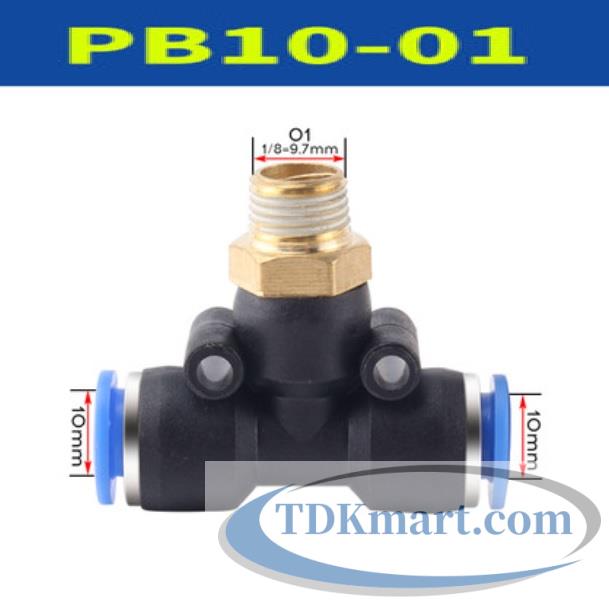

    • PB10R1/8 : Đầu nối chử T hai đầu nối ống 10 mm- 1 đầu ren ngoài bên giữa 9.6 mm = 1/8′

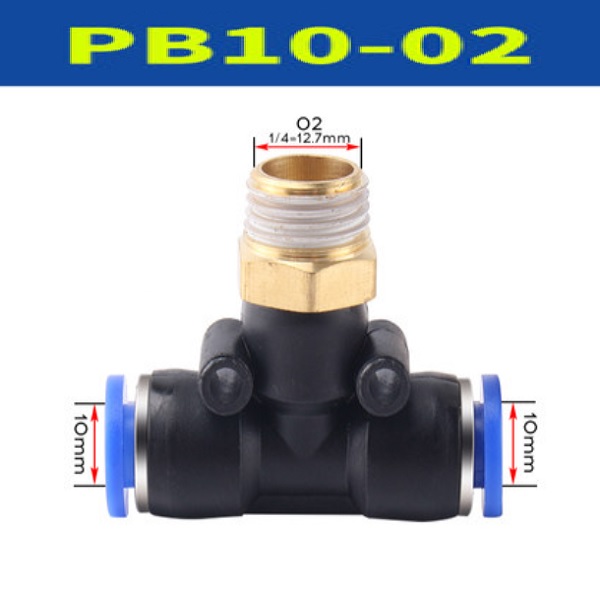

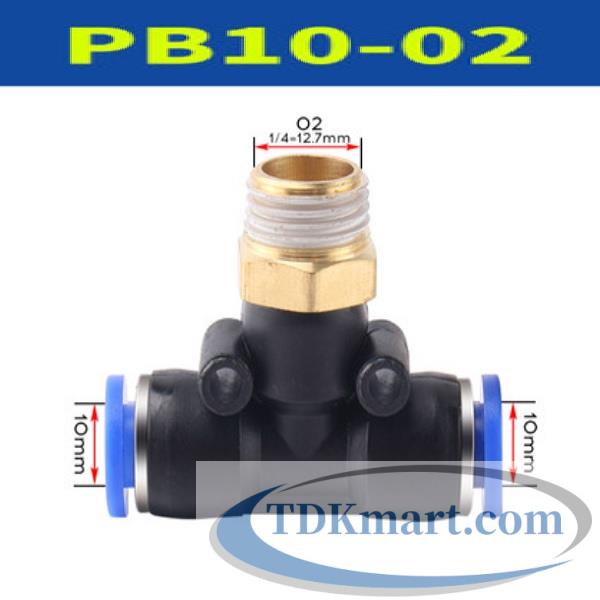

    • PB10R1/4 : Đầu nối chử T hai đầu nối ống 10 mm- 1 đầu ren ngoài bên giữa 12.7 mm = 1/4′

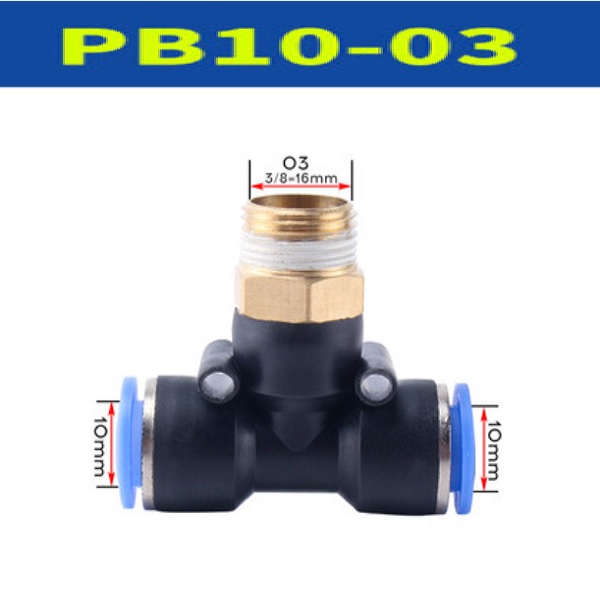

    • PB10R3/8 : Đầu nối chử T hai đầu nối ống 10 mm-1 đầu ren ngoài bên giữa 16 mm = 3/8′

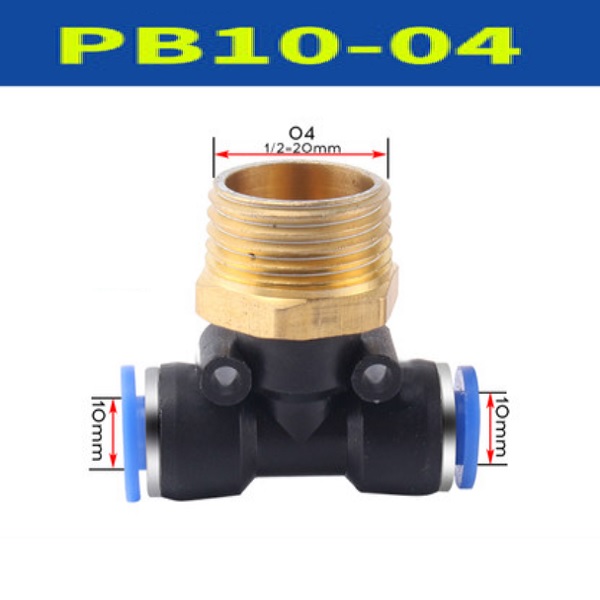

    • PB10R1/2 : Đầu nối chử T hai đầu nối ống 10 mm- 1 đầu ren ngoài bên giữa 20.5 mm = 1/2′

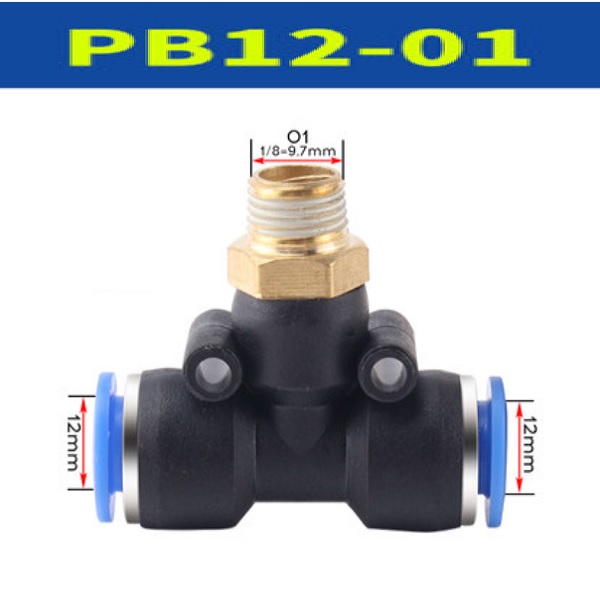

    • PB12R1/8 : Đầu nối chử T hai đầu nối ống 12 mm- 1 đầu ren ngoài bên giữa 9.6 mm = 1/8′

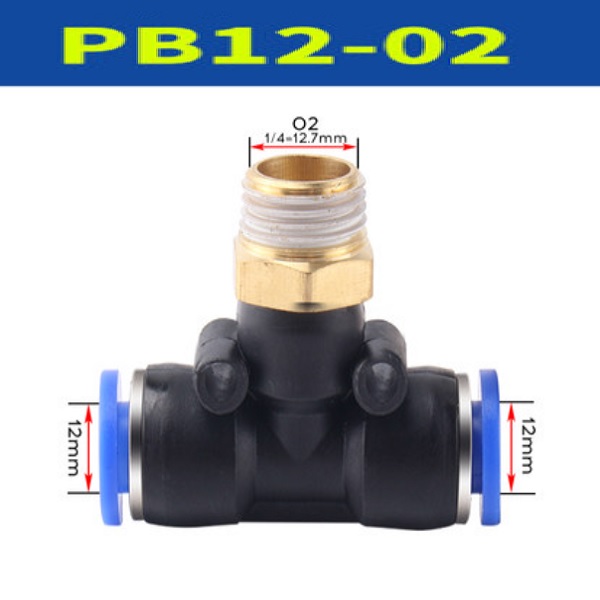

    • PB12R1/4 : Đầu nối chử T hai đầu nối ống 12 mm- 1 đầu ren ngoài bên giữa 12.7 mm = 1/4′

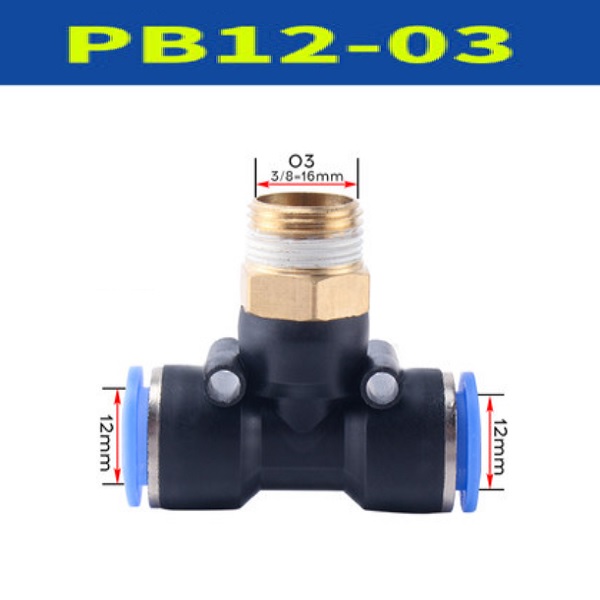

    • PB12R3/8 : Đầu nối chử T hai đầu nối ống 12 mm- 1 đầu ren ngoài bên giữa 16 mm = 3/8′

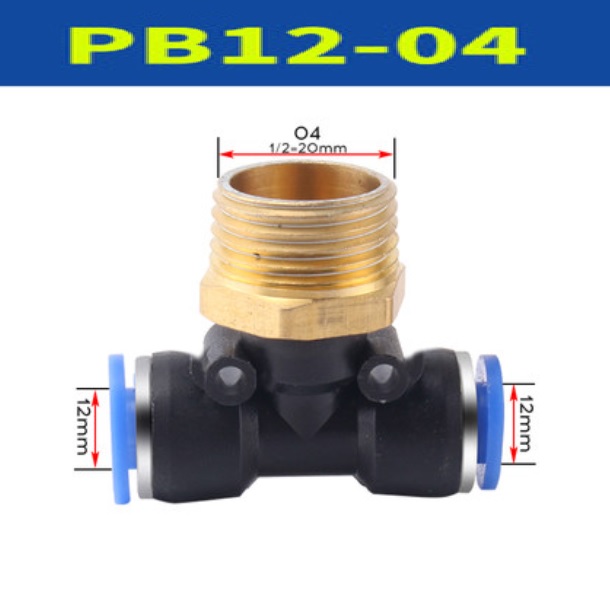

    • PB12R1/2 : Đầu nối chử T hai đầu nối ống 12 mm 1 đầu ren ngoài bên giữa 20.5 mm = 1/2′
    • PB14R1/4 : Đầu nối chử T hai đầu nối ống 14 mm- 1 đầu ren ngoài bên giữa 12.7 mm = 1/4′
    • PB14R3/8 : Đầu nối chử T hai đầu nối ống 14 mm- 1 đầu ren ngoài bên giữa 16 mm = 3/8′
    • PB14R1/2 : Đầu nối chử T hai đầu nối ống 14 mm- 1 đầu ren ngoài bên giữa 20.5 mm = 1/2′
    • PB14R3/4 : Đầu nối chử T hai đầu nối ống 14 mm- 1 đầu ren ngoài bên giữa 26 mm = 3/4′
    • PB16R1/4 : Đầu nối chử T hai đầu nối ống 16 mm- 1 đầu ren ngoài bên giữa 12.7 mm = 1/4′
    • PB16R3/8 : Đầu nối chử T hai đầu nối ống 16 mm- 1 đầu ren ngoài bên giữa 16 mm = 3/8′
    • PB16R1/2 : Đầu nối chử T hai đầu nối ống 16 mm- 1 đầu ren ngoài bên giữa 20.5 mm = 1/2′
    • PB16R3/4 : Đầu nối chử T hai đầu nối ống 16 mm- 1 đầu ren ngoài bên giữa 26 mm = 3/4

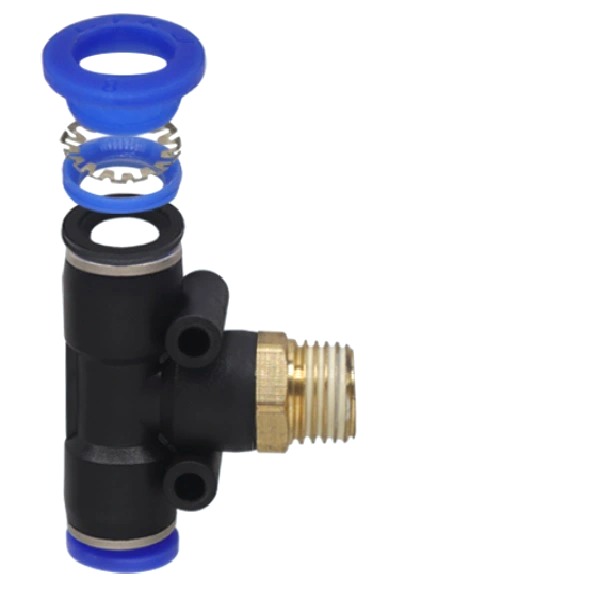

    Co noi chu T ren ngoaiB. Cấu tạo co nối nhanh khí nén chữ T  gồm có 4 bộ phận chính như sau:

    1. Thân đồng ren ngoài
    2. Phe sắt gài giữ ống
    3. Vòng nhựa để đè phe sắt
    4. Phốt cao su chặn khí

    C. Chức năng có nối khí nén chữ T ren ngoài: dùng kết nối đường ống khí với ren trong các bộ phận máy móc.

    D. Cách lắp đặt co nối khí chữ T ren ngoài: đầu ren ngoài thì vặn vào đầu ren trong của bộ phần cần kết nối, đầu nối nhanh còn lại dùng để kết nối với ống dẫn khí bằng cách ghim vào.

    E. Nguyên lý làm việc co nối khí nén chữ T:

    Bước 1 : Khi nhét ống khí nén vào

    Bước 2 : phần phe sắt sẽ đè xuống cho ống ghim thẳng vào

    Bước 3 : nhưng khi rút ống ra sẽ ngược chiều phe sắt bấu lại không cho ống rút ra

    Bước 4 : muốn rút ra chỉ có cách đè phần nhựa xanh xuống ép phe sắt để ống rút ra được

    Bước 5: Đầu ren thì vặn vào với thiết bị cần kết nối
