Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp

Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp dùng ghép hai ống kim loại khác đường kính trên cùng một trục. Dải PGISHB bao phủ 11 cặp từ 6-4 đến 16-12 mm.

Đầu nối giảm thẳng hai đầu hạt bắp hoạt động như thế nào?

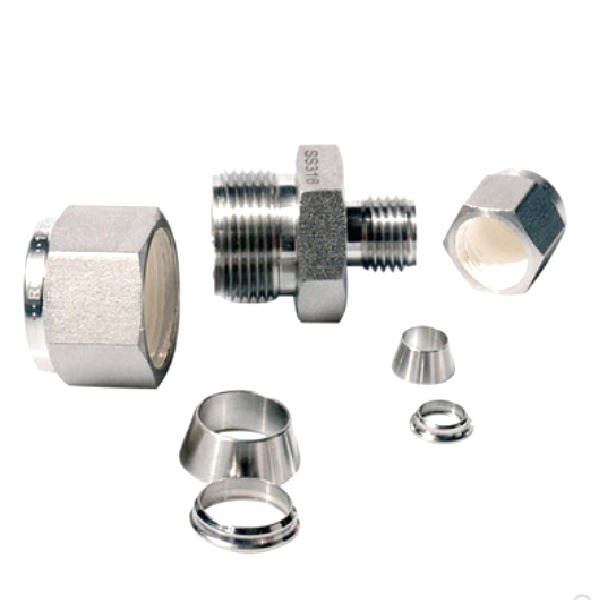

Sản phẩm sử dụng thân thẳng Inox 304, hai hạt bắp và hai đai ốc để ghép hai ống kim loại khác đường kính. Khi đai ốc được siết đúng, hạt bắp ép đều quanh bề mặt ống, tạo lực giữ cơ khí và vùng làm kín. Dải cỡ gồm 6-4 đến 16-12 mm, phục vụ nhiều mức chuyển tiếp.

Khác biệt giữa hạt bắp và đầu siết ống mềm

Hạt bắp thường đi cùng ống Inox, ống đồng hoặc ống kim loại phù hợp. Cơ cấu này cần bề mặt ống tròn, sạch và đủ cứng để hạt bắp ép ổn định. Loại siết ống mềm có cấu tạo giữ ống khác, thường dùng với PU, PA, PE hoặc PTFE. Hai nhóm có thể gần giống khi nhìn ảnh nhưng không nên thay thế cho nhau nếu chưa kiểm tra cấu tạo và loại ống.

Vai trò của thân Inox 304

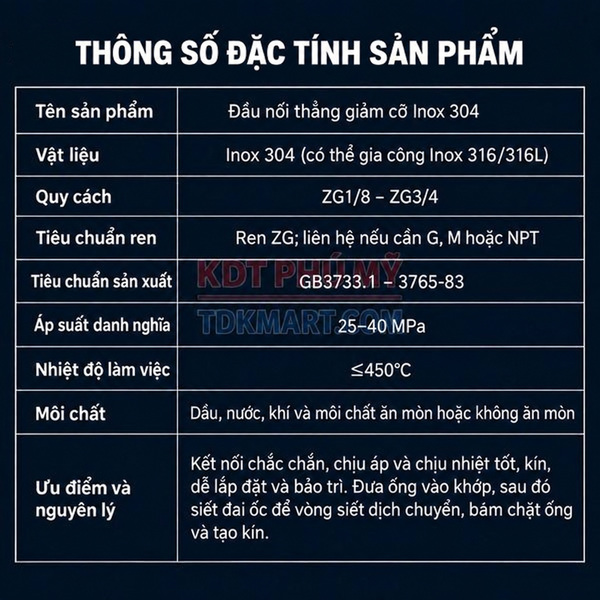

Inox 304 giúp bề mặt chống oxy hóa tốt hơn thép thông thường, phù hợp nơi ẩm, có nước ngưng hoặc cần vệ sinh định kỳ. Tuy nhiên khả năng chịu áp, nhiệt và môi chất phải xét trên toàn bộ cụm gồm thân, hạt bắp, đai ốc và ống. Dữ liệu cũ giữa các URL đang không hoàn toàn đồng nhất, vì vậy cần xác nhận lại thông số trước khi dùng ở áp cao hoặc môi chất đặc biệt.

Thông số nhận diện trước khi mua

Ký hiệu hai cỡ mô tả đường kính ngoài của hai ống, không phải kích thước ren. Người mua nên đo bằng thước cặp tại đoạn ống chưa bị hạt bắp cũ ép. Nếu ống đã ô-van hoặc xước sâu, kết quả đo và độ kín sau lắp đều có thể sai lệch.

Chọn cỡ theo lưu lượng và nhiệm vụ của tuyến ống

Đầu nối giảm chỉ chuyển tiếp đường kính, không có chức năng điều chỉnh áp suất hay lưu lượng. Thu cỡ quá mạnh có thể làm tăng vận tốc và gây sụt áp khi thiết bị tiêu thụ khí ở tải cao. Với toàn bộ dải PGISHB, cần xem đồng thời lưu lượng đỉnh, chiều dài ống, số đoạn uốn, cổng thiết bị và mức áp tại điểm dùng.

Khi nào không nên giảm cỡ?

Nếu hai phía dùng cùng OD, chọn đầu nối thẳng cùng cỡ sẽ gọn hơn và tránh tạo tiết diện hẹp không cần thiết. Khi cơ cấu chấp hành cần lưu lượng lớn trong thời gian ngắn, điểm giảm phải được kiểm tra bằng áp động. Nếu áp tại thiết bị tụt đáng kể, nên tăng cỡ ống nhỏ hoặc đưa điểm giảm đến gần tải hơn.

Chọn theo loại ống

Ống đồng mềm, ống Inox và ống thép có độ cứng, độ dày thành và dung sai khác nhau. Không nên kết luận phù hợp chỉ dựa vào con số OD. Hạt bắp phải đúng cấu hình và bề mặt ống phải đủ chất lượng để tạo vùng ép. Với ống quá mỏng hoặc quá cứng, cần xác nhận kỹ thuật trước khi siết.

Quy trình lắp để hạt bắp ép đều

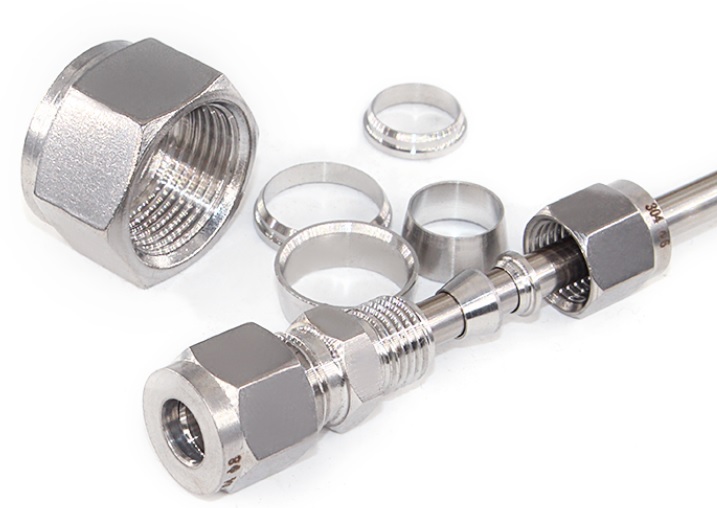

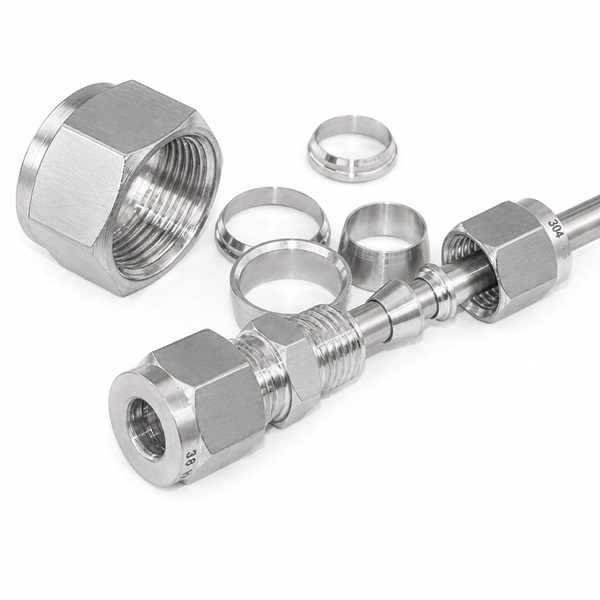

Khóa nguồn, xả hết áp và xác nhận hệ thống đã an toàn. Cắt ống vuông góc, loại bỏ ba via cả trong lẫn ngoài rồi lau sạch. Luồn đai ốc và hạt bắp đúng chiều, đưa ống vào thẳng tâm tới vị trí yêu cầu. Dùng một cờ lê giữ thân và một cờ lê siết đai ốc; không để thân xoay kéo lệch tuyến ống.

1. Đối chiếu OD và loại vật liệu của cả hai ống.
2. Kiểm tra miệng ống không méo, nứt, xước sâu hoặc dính phoi.
3. Luồn đúng thứ tự đai ốc và hạt bắp, không đảo chiều.
4. Đưa ống vào đồng tâm, không ép chéo hoặc kéo căng.
5. Siết theo hướng dẫn kỹ thuật; dừng nếu cảm giác ren bất thường.
6. Cấp áp từ từ, kiểm tra rò ở trạng thái nghỉ và khi có tải.

Sai sót dễ làm mối nối mất kín

Cắt ống xiên, bỏ sót ba via, tái sử dụng hạt bắp đã biến dạng, siết quá mức, dùng sai OD hoặc để ống chịu tải ngang là các nguyên nhân điển hình. Siết mạnh thêm không phải lúc nào cũng chữa được rò; nó có thể làm biến dạng ống, hỏng ren hoặc khiến việc tháo sau này khó hơn.

Tháo và lắp lại

Chỉ tháo sau khi đã xả áp hoàn toàn. Đánh dấu vị trí, giữ thân bằng cờ lê rồi nới đai ốc từ từ. Kiểm tra vết ép của hạt bắp và tình trạng bề mặt ống. Nếu cấu kiện đã biến dạng, nên thay mới thay vì cố tận dụng. Sau khi lắp lại phải thử kín như một mối nối mới.

Ứng dụng và kế hoạch bảo trì

Nhóm sản phẩm phù hợp nhiều tuyến ống kim loại trong máy công nghiệp, hệ thống khí, nước kỹ thuật và thiết bị tự động hóa. Thân thẳng giúp tuyến ống gọn, còn cơ cấu hạt bắp hỗ trợ giữ ống bằng lực ép cơ khí. Hiệu quả thực tế phụ thuộc chọn đúng cỡ, chất lượng ống và kỹ thuật lắp.

Kiểm tra sau chu kỳ vận hành đầu tiên

Quan sát dấu rò, tiếng xì, vết ẩm, bụi bám bất thường và độ căng của ống. Đo áp khi không tải và khi thiết bị làm việc để phát hiện sụt áp tại điểm giảm. Nếu máy rung, kiểm tra kẹp đỡ và khoảng thẳng hai phía. Không siết lại theo thói quen nếu chưa tìm được nguyên nhân.

Quản lý vật tư dự phòng

Lưu phụ kiện theo mã PGISHB, cặp OD và kiểu hạt bắp. Không trộn với loại ghim nhanh hoặc loại siết ống mềm. Bảo quản trong bao sạch, tránh bụi mài, phoi kim loại và hóa chất bám vào bề mặt làm việc. Nhãn rõ giúp giảm thời gian dừng máy và hạn chế lấy nhầm khi sửa chữa.

Chi phí sử dụng dài hạn

Giá mua chỉ là một phần nhỏ. Thời gian lắp, độ ổn định, tổn thất do rò, khả năng thay thế và số lần dừng máy mới phản ánh chi phí thật. Chọn đúng cỡ ngay từ đầu thường hiệu quả hơn việc ghép nhiều phụ kiện trung gian hoặc ép ống không đúng cấu hình.

Chọn nhanh theo từng cặp OD

• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 6-4 mm – mã PGISHB6-4.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 8-6 mm – mã PGISHB8-6.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 10-6 mm – mã PGISHB10-6.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 10-8 mm – mã PGISHB10-8.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 12-6 mm – mã PGISHB12-6.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 12-8 mm – mã PGISHB12-8.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 12-10 mm – mã PGISHB12-10.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 14-8 mm – mã PGISHB14-8.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 14-10 mm – mã PGISHB14-10.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 14-12 mm – mã PGISHB14-12.
• Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 16-12 mm – mã PGISHB16-12.

Nhóm Inox cùng hệ thống để so sánh

Nếu hai ống cùng OD, tham khảo đầu nối thẳng Inox 304 hai đầu siết hạt bắp. Nếu cần chuyển cỡ bằng thao tác ghim, xem đầu nối giảm Inox 304 hai đầu ghim ống. Với ống mềm cần đai ốc giữ, đối chiếu đầu nối giảm Inox 304 hai đầu siết ống. Toàn bộ kiểu nối bằng Inox có thể xem tại đầu nối khí nén Inox.

Câu hỏi thường gặp trước khi đặt mua

Phi phù hợp mm có phải cỡ ren không?

Không. Cặp số thể hiện đường kính ngoài của hai ống. Sản phẩm này không dùng ký hiệu đó để mô tả ren.

Có thể dùng với ống PU không?

Cơ cấu hạt bắp trong nhóm này hướng tới ống kim loại như ống Inox hoặc ống đồng. Với PU và các ống mềm, nên chọn cấu tạo giữ ống phù hợp thay vì lắp theo hình dáng bên ngoài.

Dùng cho khí, nước hoặc dầu được không?

Nguồn hiện có đề cập các môi chất này, nhưng phải xác minh toàn bộ vật liệu, nhiệt độ, áp suất, độ sạch và yêu cầu an toàn của ứng dụng cụ thể trước khi dùng.

Vì sao thông số áp giữa các nội dung cũ khác nhau?

Đây là lý do không nên lấy một con số rời rạc làm căn cứ vận hành. Cần xác nhận thông số chính thức của đúng mã hàng và áp dụng giới hạn thấp nhất trong cụm lắp hoàn chỉnh.

Có tái sử dụng hạt bắp được không?

Hạt bắp đã ép thường mang dấu biến dạng theo ống cũ. Việc tái sử dụng cần tuân theo hướng dẫn của cấu hình cụ thể; khi không chắc chắn, thay mới là lựa chọn an toàn hơn.

Cần gửi gì để nhận đúng hàng?

Gửi tên sản phẩm, mã PGISHB, cặp OD phù hợp mm, vật liệu ống, áp suất, nhiệt độ, môi chất, số lượng và ảnh vị trí lắp. Dữ liệu càng rõ thì nguy cơ nhầm giữa hạt bắp, ghim nhanh và siết ống càng thấp.

Tóm lại, Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phù hợp khi cần thu cỡ ống kim loại bằng cơ cấu hạt bắp và ưu tiên thân Inox 304. Chọn theo OD, xác minh giới hạn vận hành, lắp đồng tâm và thử kín trước khi đưa thiết bị vào làm việc. Dùng mã PGISHB cùng ảnh thực tế để nhận đúng cấu hình.
