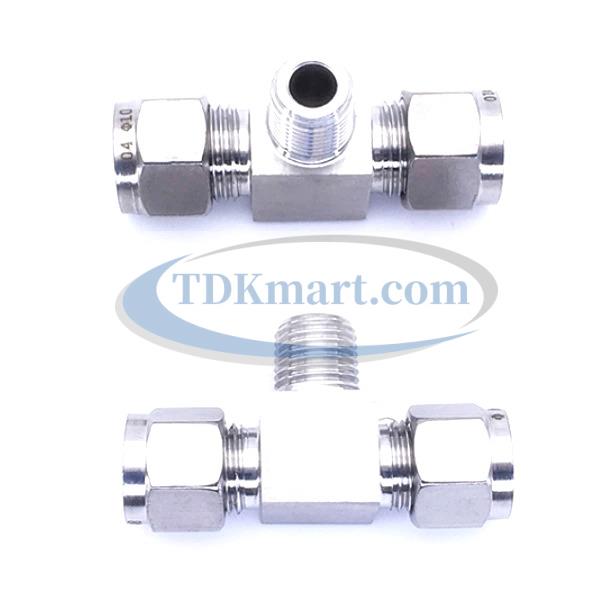

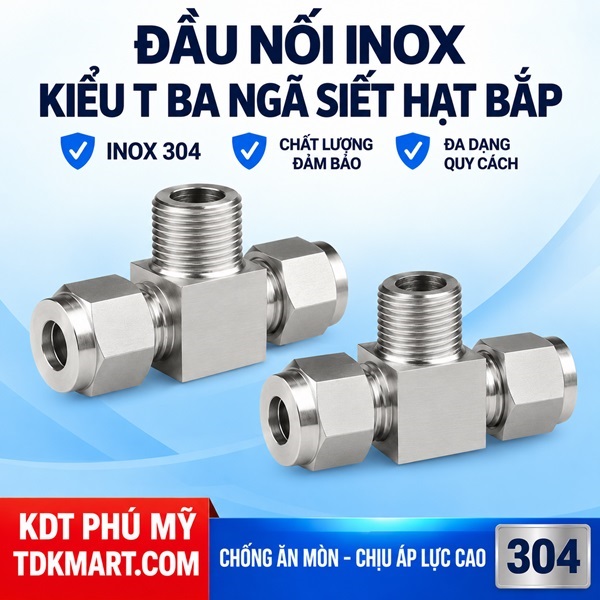

Đầu nối chữ T Inox 304 2 đầu siết hạt bắp và 1 đầu ren ngoài

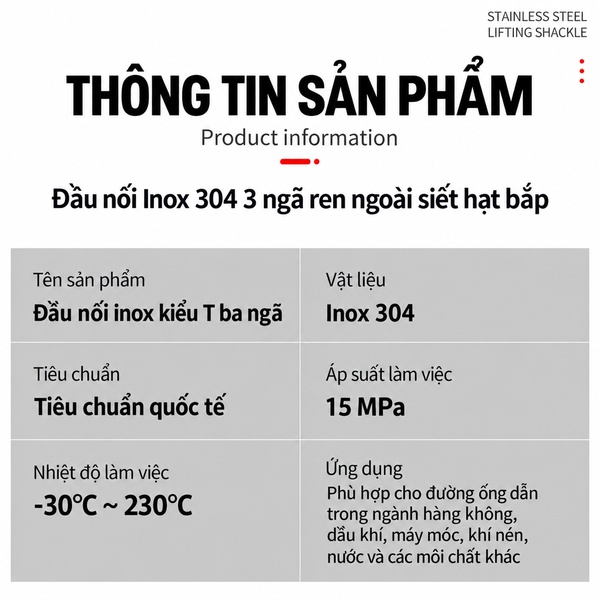

Cụm chữ T hạt bắp – ren ngoài có những cấu hình nào?

Mỗi sản phẩm có thân chữ T bằng Inox 304, hai đầu siết hạt bắp cho cùng một cỡ ống và một đầu ren ngoài. Việc chọn đúng luôn cần hai quyết định độc lập: đường kính ngoài của ống và cỡ, kiểu ren cái trên thiết bị. Không quy đổi trực tiếp milimét của ống sang phân số inch của ren.

Bảng 19 mã đang hoạt động

Bắt đầu từ cổng thiết bị hay từ tuyến ống?

Khi thiết bị đã có sẵn

Ghi nhận ren cái trước: cỡ danh nghĩa, kiểu ren, chiều sâu ăn ren và không gian quanh cổng. Sau đó chọn OD ống theo tuyến cần giữ lại. Cách này phù hợp khi đấu trực tiếp vào van, thân máy, đế chia hoặc cụm đo. Nếu cổng chưa nhận dạng được, không thử lần lượt nhiều đầu ren vì có thể làm hỏng ren cái.

Khi tuyến ống là ràng buộc chính

Đo đường kính ngoài tại phần ống còn tròn đều. Kiểm tra vật liệu, độ dày thành và khả năng dùng với cơ chế hạt bắp. Tiếp theo mới xác định đầu ren cần khớp với thiết bị. Với công việc cải tạo, đừng thay đổi OD chỉ để dùng một phụ kiện đang có sẵn nếu điều đó làm sai thiết kế của toàn tuyến.

Chọn theo không gian và hướng tải

Thân chữ T tạo ba hướng thao tác. Bản vẽ bố trí cần chừa chỗ cho đai ốc, cờ lê, chiều dài đưa ống vào và khoảng rút ống khi bảo trì. Hai nhánh ống nên được đỡ để trọng lượng, rung và lực kéo không dồn lên ren thiết bị. Ở tủ máy chật, hãy gá thử hướng chữ T trước khi dùng chất làm kín hoặc siết hoàn thiện.

• Ống 4–6 mm: chú ý đầu ống mảnh, biến dạng và bán kính cong nhỏ.
• Ống 8–10 mm: cân đối khoảng đi tuyến với vùng thao tác hai đai ốc.
• Ống 12–16 mm: chú ý lực uốn, giá đỡ và không gian rút ống.
• Ren 1/8–1/4: thường đòi hỏi xác nhận cẩn thận khi cỡ ống lớn hơn rõ rệt.
• Ren 3/8–1/2: không được dùng kích thước lớn của cổng để suy ra khả năng làm việc.

Phân biệt với các cơ chế gần nhất

chữ T Inox 304 ba đầu siết hạt bắp dùng khi cả ba phía đều nối ống. chữ T giảm ba đầu hạt bắp phù hợp khi các nhánh ống không cùng OD. chữ T hai đầu siết ống và một đầu ren ngoài là họ cơ chế khác cần đối chiếu kết cấu thực tế. chữ T hai đầu ghim ống và một đầu ren ngoài ưu tiên tháo lắp nhanh nhưng không được xem là thay thế trực tiếp cho đầu hạt bắp. Việc lựa chọn phải theo bản vẽ và yêu cầu vận hành.

Quy trình chọn cấu hình tại hiện trường

1. Chụp cổng cái và ký hiệu thiết bị.
2. Đo OD ống bằng dụng cụ phù hợp tại hai phương.
3. Ghi cỡ và kiểu ren từ tài liệu hoặc mẫu đã xác nhận.
4. Vẽ hướng hai nhánh, vị trí giá đỡ và vùng cờ lê.
5. Chọn đúng một dòng trong bảng 19 mã.
6. Gửi môi chất, áp suất, nhiệt độ và yêu cầu vệ sinh cho bên bán xác nhận; không suy ra giới hạn từ tên vật liệu.
7. Kiểm tra mã trên hàng trước khi tháo hệ thống cũ.

Lắp và nghiệm thu theo ba giao diện

Chuẩn bị

Cô lập nguồn năng lượng, xả áp, làm sạch. Cắt ống vuông và loại bỏ ba via. Xếp các chi tiết siết đúng thứ tự theo sản phẩm nhận được. Không tự áp dụng mô-men hay vật liệu làm kín khi chưa có hướng dẫn phù hợp.

Gá hướng

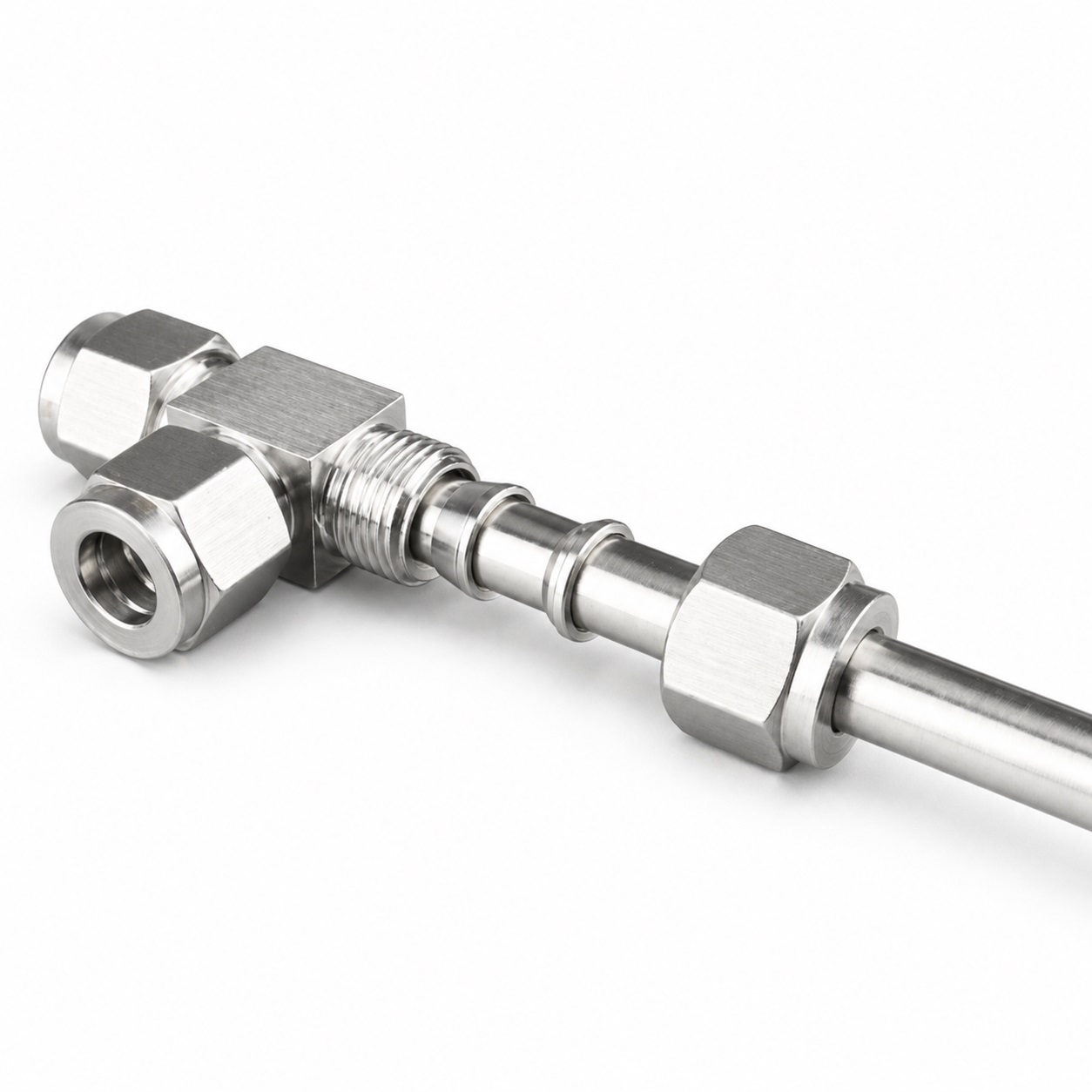

Bắt ren nhẹ nhàng, giữ thân bằng dụng cụ thích hợp và căn chữ T. Đưa từng ống vào thẳng tâm. Đỡ hai tuyến trước khi hoàn tất để tránh dùng phụ kiện làm điểm kéo chỉnh.

Thử kín

Kiểm tra riêng nhánh ren, đầu siết thứ nhất và đầu siết thứ hai. Tăng điều kiện thử theo quy trình được phê duyệt. Khi có dấu hiệu rò, dừng, xả năng lượng và tìm nguyên nhân; không tiếp tục siết khi chưa loại trừ sai ren, sai OD, lệch tâm hoặc mặt cắt xấu.

Các lỗi chọn sai làm phát sinh sửa chữa

• Đọc ống “phi” theo đường kính trong thay vì OD.
• Coi ren 1/4, 3/8 hoặc 1/2 là đường kính đo trực tiếp bằng milimét.
• Chỉ nhìn hình dạng mà bỏ qua mã PBISHB.
• Dùng nhiều đầu chuyển khiến cụm dài, khó đỡ và khó kiểm tra.
• Siết bù khi ống sai cỡ hoặc ren không tương thích.
• Không chừa khoảng tháo đai ốc sau khi lắp thiết bị bên cạnh.

Phụ kiện nên kiểm tra đồng bộ

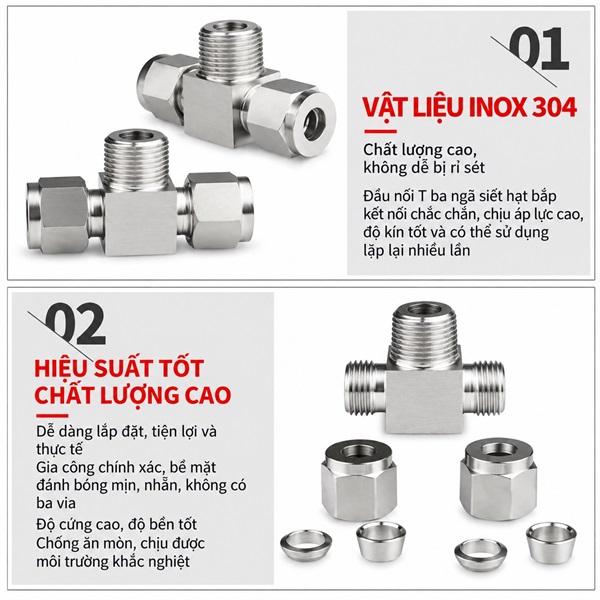

Với bộ siết, có thể đối chiếu hạt bắp siết ống Inox 304 và ốc siết hạt bắp Inox 304; chỉ dùng chi tiết đúng cỡ và đúng kết cấu của sản phẩm. Nếu cần rà rộng hơn, xem các nhóm đầu nối Inox 304 để chọn thẳng, co, T hoặc cơ chế khác theo sơ đồ.

Câu hỏi quyết định trước khi mua

Có thể chọn chỉ theo cỡ ren không?

Không. Cùng ren có nhiều OD ống; cùng OD cũng có nhiều cỡ ren. Cần đủ cả hai thông tin.

Inox 304 có xác nhận được mọi môi chất không?

Không. Tính phù hợp phụ thuộc môi chất cụ thể, nồng độ, nhiệt độ, áp suất, ống và toàn bộ mối nối. Hãy yêu cầu xác nhận cho điều kiện thực tế.

Khi nào nên dùng chữ T ba đầu nối ống?

Khi nhánh thứ ba không bắt vào cổng cái mà tiếp tục là một tuyến ống. Khi đó cấu hình ba đầu hạt bắp hợp logic bố trí hơn.
