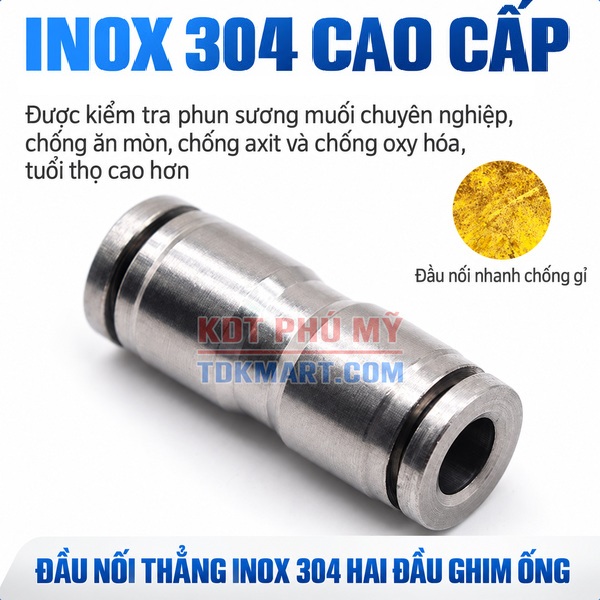

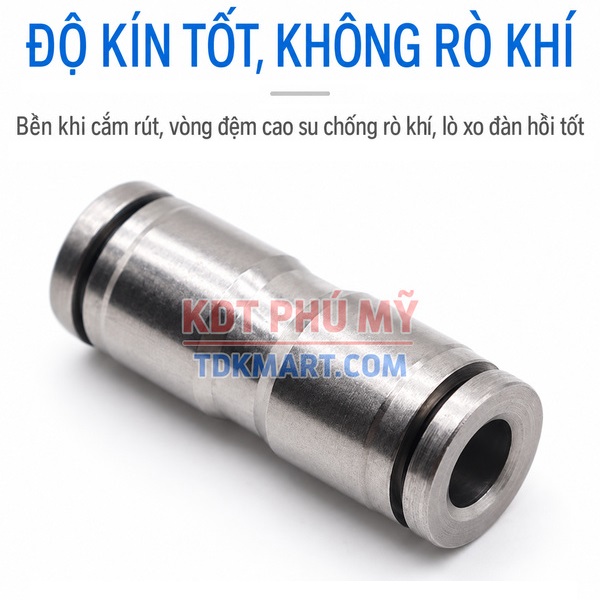

Đầu nối nhanh khí nén Inox 304 thẳng 2 đầu ghim ống

Đầu nối nhanh khí nén Inox 304 thẳng 2 đầu ghim ống là phụ kiện dùng để nối trực tiếp hai đoạn ống khí có cùng đường kính ngoài trên một đường thẳng. Hai phía đều sử dụng cơ cấu ghim ống nhanh, không có đầu ren và không thay đổi kích thước đường ống. Thiết kế này phù hợp khi cần nối dài tuyến khí, thay đoạn ống bị hư hoặc tạo điểm tháo lắp thuận tiện trong quá trình bảo trì máy.

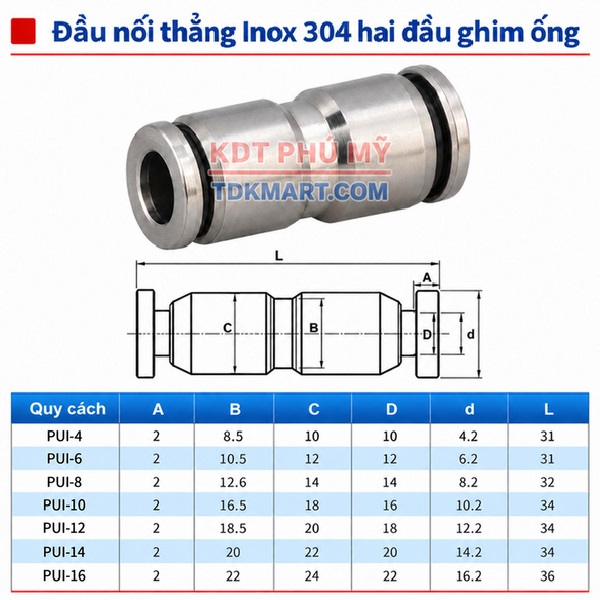

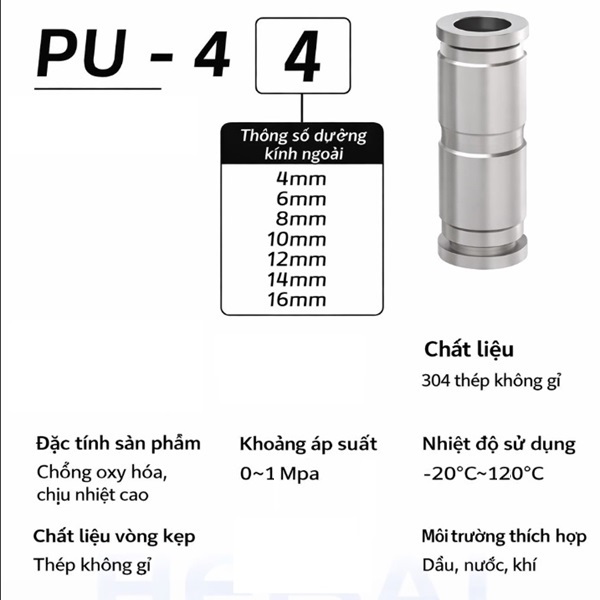

Danh mục gồm các mã PUI-4, PUI-6, PUI-8, PUI-10, PUI-12, PUI-14 và PUI-16, tương ứng với ống có đường kính ngoài từ 4 đến 16 mm. Mỗi đầu nối chỉ dùng cho hai ống cùng size. Ví dụ, PUI-8 nối ống OD 8 mm với ống OD 8 mm; sản phẩm không dùng để nối giảm từ 8 mm xuống 6 mm và cũng không lắp trực tiếp vào cổng ren của van hoặc xi lanh.

Nếu cần xem thêm các cấu hình co, chữ T, chữ Y, nối giảm, xuyên vách hoặc ghim ống kết hợp đầu ren, khách hàng có thể tham khảo nhóm đầu nối nhanh Inox 304. Với nhu cầu tra cứu nhiều loại phụ kiện và vật liệu khác nhau, xem danh mục tổng đầu nối nhanh khí nén.

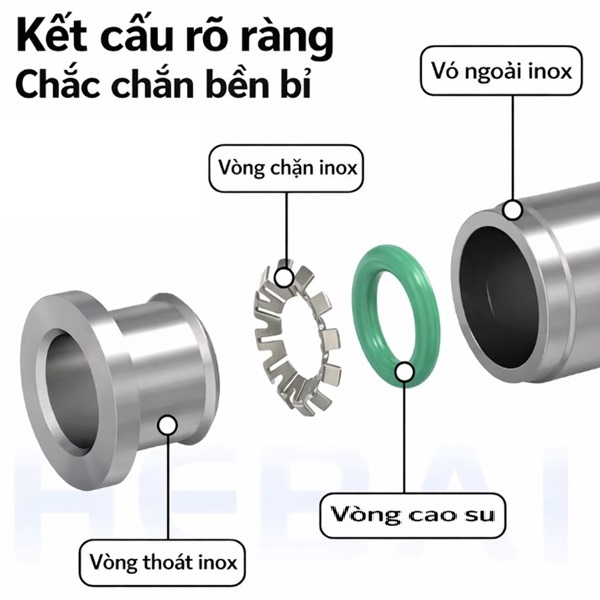

Đặc điểm nhận biết đầu nối thẳng 2 đầu ghim ống

• Hai đầu cắm ống nằm trên cùng một trục, tạo đường nối thẳng.
• Hai đầu ghim có cùng kích thước, chẳng hạn 6 × 6 mm hoặc 10 × 10 mm.
• Không có phần ren ngoài hoặc ren trong để vặn trực tiếp vào thiết bị.
• Không có đai ốc cố định xuyên qua thành tủ hoặc bảng gá.
• Chọn sản phẩm theo đường kính ngoài OD của ống, không chọn theo đường kính trong.
• Thân sản phẩm được mô tả bằng vật liệu Inox 304; khả năng sử dụng thực tế còn phụ thuộc vào gioăng, cơ cấu giữ ống, loại ống và điều kiện vận hành.

Danh sách đầu nối nhanh khí nén Inox 304 thẳng theo size

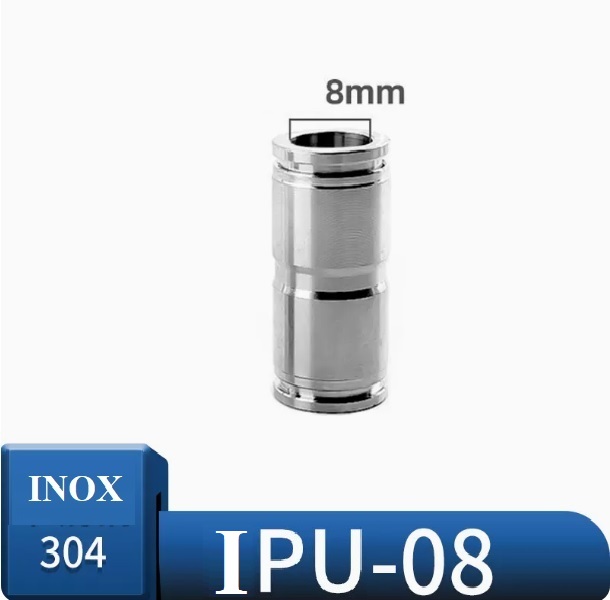

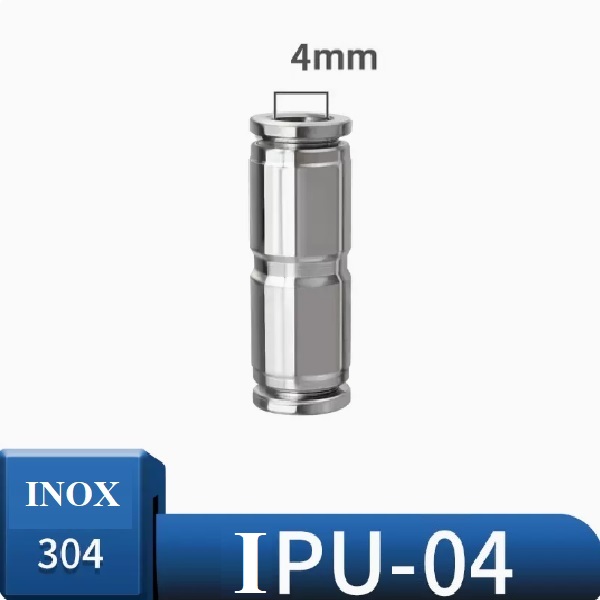

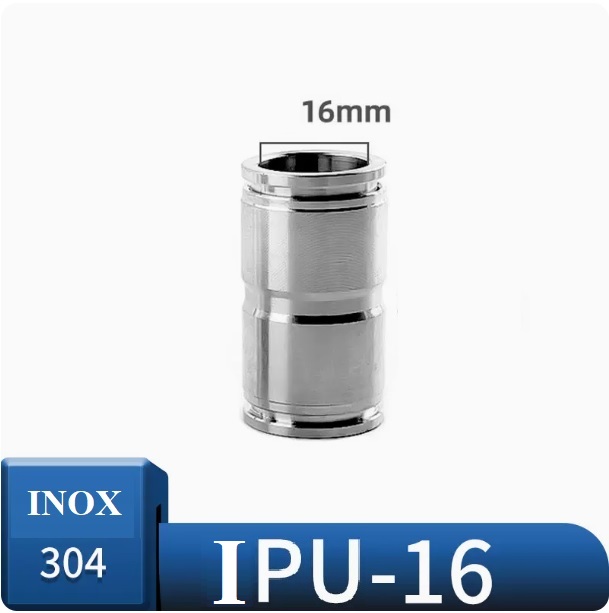

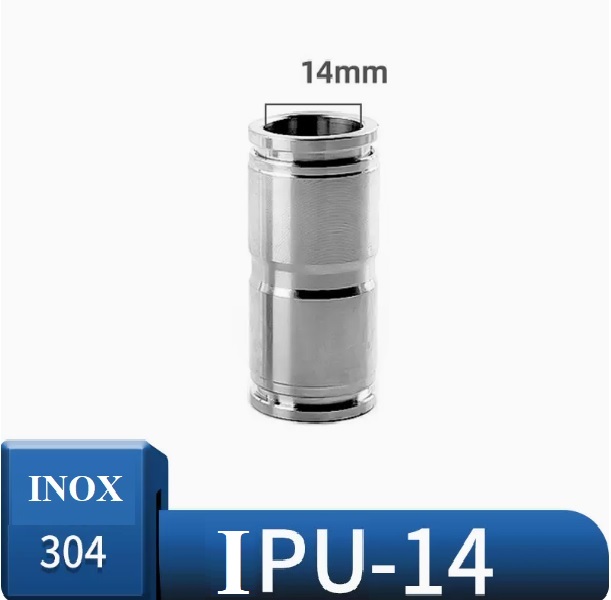

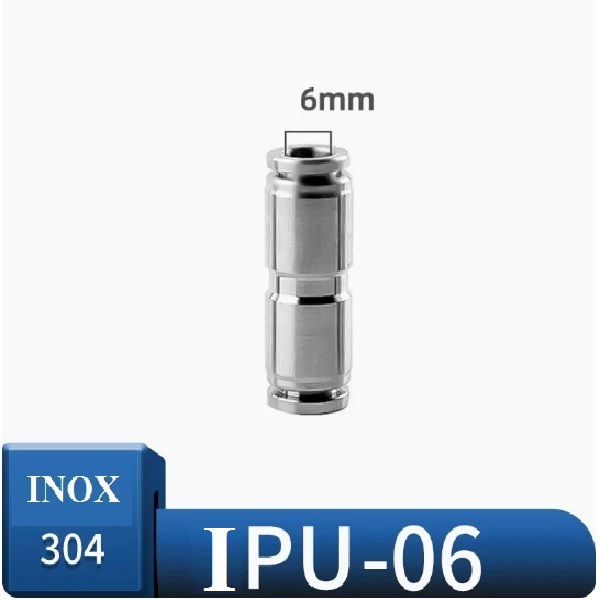

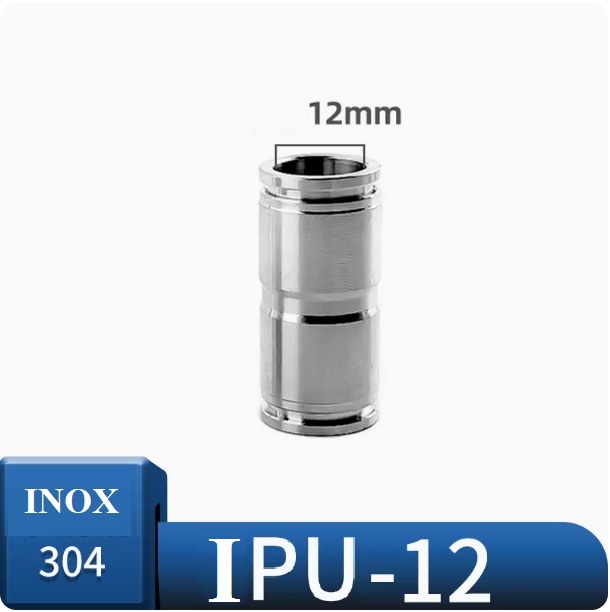

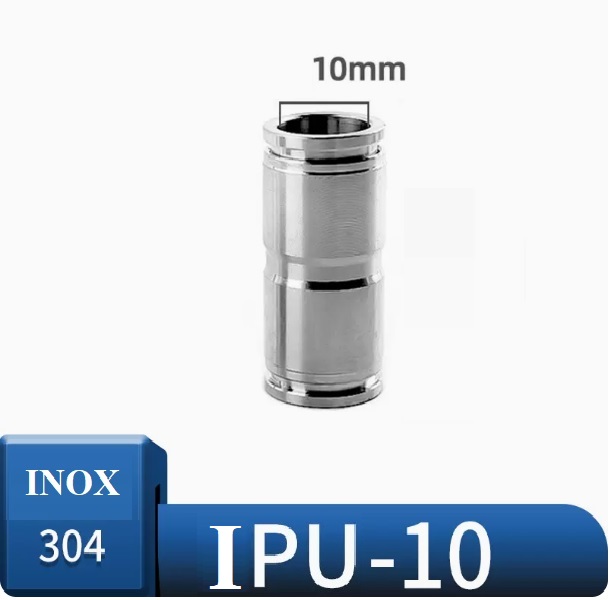

Dải kích thước hiện có gồm 4, 6, 8, 10, 12, 14 và 16 mm. Các size đều nối hai ống có cùng đường kính ngoài. Khách hàng có thể chọn trực tiếp từng sản phẩm trong bảng:

Khi nào nên chọn đầu nối thẳng PUI?

• Nối dài hai đoạn ống có cùng đường kính ngoài mà không thay đổi hướng tuyến.
• Thay thế một đoạn ống bị xước, gập, chai cứng hoặc hư hỏng cục bộ.
• Tạo điểm tháo lắp để tách mô-đun máy khi kiểm tra và bảo trì.
• Vị trí kết nối không có cổng ren và không cần cố định vào thành máy.
• Hai phía đang sử dụng cùng một size ống hệ mét từ 4 đến 16 mm.

Không nên chọn PUI khi hai phía có đường kính khác nhau, khi cần đổi hướng 90 độ, chia nhánh hoặc lắp trực tiếp vào cổng ren. Việc xác định đúng cấu hình trước khi mua giúp tránh dùng thêm nhiều phụ kiện trung gian và hạn chế sai lệch tại vị trí kết nối.

So sánh đầu nối PUI với các cấu hình gần giống

Nếu hai ống khác kích thước, xem đầu nối nhanh khí nén Inox 304 giảm thẳng 2 đầu ghim ống. Nếu cần đưa đường khí qua tủ hoặc thành máy, tham khảo đầu nối nhanh khí nén Inox 304 thẳng 2 đầu ghim ống có ốc siết thành xuyên vách.

Cách xác định đúng kích thước ống

1. Xả hết áp suất: không tháo, đo hoặc cắt ống khi hệ thống còn áp.
2. Kiểm tra ký hiệu trên ống: xác định size, vật liệu và hệ mét hoặc hệ inch nếu nhà sản xuất có ghi thông tin.
3. Đo đường kính ngoài: dùng thước cặp đo tại đoạn ống thẳng, sạch và không bị bóp méo.
4. Đo theo hai phương: xoay thước 90 độ để phát hiện ống bị oval.
5. Kiểm tra cả hai phía: chỉ chọn PUI khi hai đoạn ống có cùng OD.
6. Chọn mã tương ứng: ống OD 8 mm chọn PUI-8; ống OD 12 mm chọn PUI-12.

Không nên ước lượng kích thước bằng mắt, dùng đường kính trong để chọn đầu nối hoặc coi ống hệ inch là tương đương với size hệ mét gần nhất. Sai khác nhỏ ở đường kính ngoài có thể làm ống không được giữ và làm kín đúng cách.

Hướng dẫn lắp ống vào đầu nối ghim nhanh

1. Khóa nguồn cấp và xả hết áp suất trong tuyến ống.
2. Dùng dụng cụ cắt ống để tạo mặt cắt vuông, gọn và không có ba via.
3. Kiểm tra đầu ống không bị nứt, méo, xước sâu, chai cứng hoặc bám bụi.

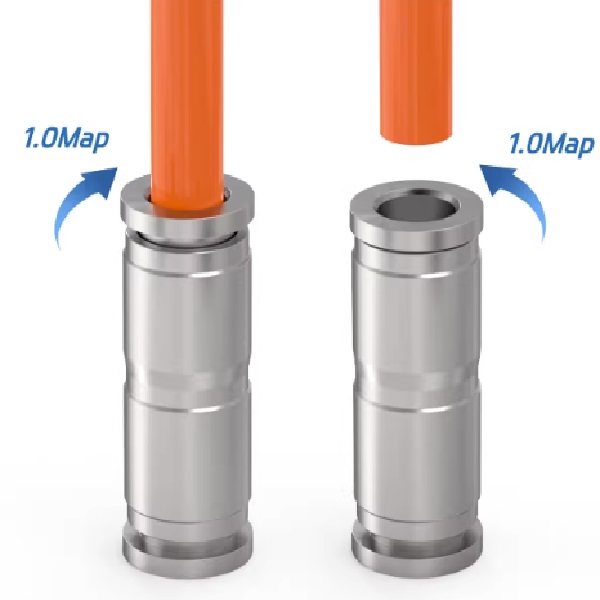

4. Đưa ống vào đúng trục và cắm đến điểm dừng bên trong đầu nối.
5. Kéo nhẹ ống theo chiều ngược lại để kiểm tra cơ cấu giữ đã khóa.
6. Bố trí phần ống gần đầu nối tương đối thẳng, không để lực kéo ngang hoặc uốn gấp dồn lên phụ kiện.
7. Cấp áp từ từ và kiểm tra rò rỉ ở cả hai đầu trước khi vận hành chính thức.

Khi cần tháo ống, phải xả áp hoàn toàn, nhấn đều vòng nhả theo phương dọc trục rồi kéo ống ra thẳng. Không giật hoặc xoắn mạnh. Nếu phần ống cũ đã có rãnh hằn, xước hoặc biến dạng, nên cắt bỏ đoạn đó trước khi lắp lại.

Ứng dụng của đầu nối thẳng Inox 304

Đầu nối PUI có thể được cân nhắc cho đường ống khí trên máy tự động, tủ điều khiển, cụm van, thiết bị đóng gói, máy lắp ráp, hệ thống cơ khí và các vị trí cần nối hoặc thay nhanh một đoạn ống. Size nhỏ như 4 và 6 mm thường phù hợp với những nhánh có đường ống gọn; các cỡ 8 và 10 mm được sử dụng trên nhiều tuyến khí cỡ trung; các size 12, 14 và 16 mm cần được lựa chọn theo đúng thiết kế lưu lượng, thiết bị và không gian lắp đặt.

Kích thước lớn hơn không mặc nhiên tốt hơn. Size ống và đầu nối phải phù hợp với lưu lượng yêu cầu, chiều dài tuyến, áp suất làm việc, bán kính uốn, cổng thiết bị và cấu hình sẵn có của hệ thống. Đối với ống cỡ lớn, nên có kẹp đỡ phù hợp để hạn chế trọng lượng và lực uốn tác động trực tiếp lên đầu nối.

Những thông tin cần kiểm tra trước khi đặt hàng

• Đường kính ngoài thực tế của cả hai đoạn ống.
• Ống thuộc hệ mét hay hệ inch.
• Vật liệu, độ cứng và tình trạng bề mặt ống.
• Áp suất và nhiệt độ làm việc của hệ thống.
• Môi chất đi qua đường ống và yêu cầu tương thích vật liệu.
• Yêu cầu đối với gioăng và các bộ phận bên trong nếu ứng dụng có điều kiện đặc biệt.
• Không gian thao tác quanh vòng nhả và cách bố trí kẹp đỡ ống.

Inox 304 là thông tin về vật liệu thân theo mô tả sản phẩm, không đồng nghĩa đầu nối phù hợp với mọi loại nước, dầu, hóa chất, thực phẩm hoặc nhiệt độ. Cần kiểm tra đồng thời vật liệu gioăng, cơ cấu giữ, loại ống và thông số vận hành trước khi đưa sản phẩm vào ứng dụng cụ thể.

Câu hỏi thường gặp

Đầu nối PUI có dùng cho hai cỡ ống khác nhau không?

Không. Hai đầu ghim của mỗi mã PUI có cùng kích thước. Nếu cần nối hai ống khác size, phải chọn đầu nối giảm thẳng đúng cặp đường kính.

Phi 8 mm là đường kính ngoài hay đường kính trong của ống?

Phi 8 mm trong tên sản phẩm được dùng để chỉ đường kính ngoài OD của ống phù hợp với đầu ghim. Không chọn PUI-8 theo đường kính trong của ống.

Đầu nối thẳng PUI có phần ren không?

Không. PUI trong danh mục này có hai đầu ghim ống bằng nhau và không có đầu ren. Nếu cần nối ống vào van, xi lanh hoặc thiết bị, hãy chọn cấu hình một đầu ghim và một đầu ren phù hợp.

Có cần quấn băng tan vào vị trí ghim ống không?

Không. Vị trí ghim giữ và làm kín quanh bề mặt ngoài của ống, không sử dụng băng tan. Băng tan chỉ được cân nhắc tại một số mối ren phù hợp và không quấn trực tiếp quanh ống tại đầu ghim.

Có thể dùng đầu nối lớn hơn rồi chèn cho vừa ống không?

Không nên. Cơ cấu giữ và bộ phận làm kín được thiết kế theo một đường kính ngoài cụ thể. Chèn, quấn hoặc ép ống sai size có thể làm giảm độ kín và khả năng giữ ống.

Khi nào cần chọn loại xuyên vách thay cho PUI?

Chọn loại xuyên vách khi đường ống cần đi qua tủ điện, bảng gá, panel hoặc thành máy và cần một điểm cố định bằng thân ren cùng đai ốc. PUI phù hợp hơn với vị trí nối tự do trên tuyến ống thẳng.

Chọn đầu nối nhanh khí nén Inox 304 thẳng đúng size

Danh mục đầu nối nhanh khí nén Inox 304 thẳng 2 đầu ghim ống hiện có các size 4, 6, 8, 10, 12, 14 và 16 mm. Để lựa chọn chính xác, cần đo đường kính ngoài của cả hai đoạn ống, xác nhận chúng cùng kích thước và đối chiếu mã PUI tương ứng. Nếu cấu hình thực tế là hai ống khác size, đi xuyên vách, có đầu ren, đổi hướng hoặc chia nhánh, nên chuyển sang đúng nhóm sản phẩm thay vì thay đổi hoặc lắp ghép đầu nối PUI sai mục đích.
