Nối ống khí nén 2 đầu PM

Dưới đây là tả chi tiết sản phẩm Nối ống khí nén 2 đầu model PM có ốc siết thành (thân bằng đồng, vòng nhấn bằng nhựa):

1. Cấu tạo chi tiết:

Nối ống khí nén 2 đầu model PM có ốc siết thành là loại đầu nối thẳng hai đầu ghim ống (push-in), cho phép nối trực tiếp hai ống khí nén cùng kích thước, đồng thời có ốc siết thành (mounting nut) giúp cố định chắc chắn đầu nối lên panel, vách máy, hoặc tấm gá.

Cấu tạo gồm các bộ phận chính:

Thân nối (Body): Dạng trụ tròn, được gia công bằng đồng thau mạ niken sáng bóng. Ở giữa thân có rãnh ren ngoài để lắp ốc siết thành. Bên trong có đường dẫn khí thẳng và rãnh chứa ron làm kín ở hai đầu.

Vòng nhấn (Collet): Nằm ở hai đầu nối, làm bằng nhựa kỹ thuật POM (Polyoxymethylene). Có các ngạnh nhỏ giúp kẹp chặt ống khí khi ghim vào, đồng thời có thể ấn vào để tháo ống nhanh.

Vòng chặn (Grip ring): Là bộ phận trung gian giữa vòng nhấn và thân nối, giữ ống khí cố định khi có áp lực.

Ron làm kín (O-ring): Nằm sâu trong thân nối, làm bằng cao su NBR (Nitrile Rubber), đảm bảo độ kín khí tuyệt đối.

Ốc siết thành (Panel Nut): Dạng đai ốc ren trong bằng đồng hoặc thép mạ kẽm, Giúp cố định đầu nối vào panel, tấm kim loại, vỏ máy, tạo vị trí lắp chắc chắn, thẩm mỹ và gọn gàng.

→ Cấu trúc tổng thể: vững chắc – kín khí – dễ lắp đặt – cố định ổn định trong các hệ thống khí nén công nghiệp.

 2. Kích thước & Thông số kỹ thuật:
Kiểu đầu nối :   Nối ống khí thẳng 2 đầu (model PM) có ốc siết thành
Đường kính ống tương thích:    Φ4, Φ6, Φ8, Φ10, Φ12 Φ14 Φ16mm
Loại ren gắn ốc siết:   Ren ngoài tiêu chuẩn M
Áp suất làm việc:    0 – 1.0 MPa (10 bar)
Nhiệt độ làm việc:    0 – 60°C
Môi trường sử dụng:    Khí nén sạch, khô, không chứa dầu hoặc hơi nước
Độ kín khí:   Gần như tuyệt đối (≤0.01 MPa rò khí)
 3. Vật liệu cấu thành:
Thân nối :   Đồng thau  Bền chắc, chống gỉ, chống ăn mòn, chịu áp và va đập cao.
Vòng nhấn (Collet):    Nhựa POM (Polyoxymethylene)    Đàn hồi tốt, dễ tháo lắp, không làm trầy ống khí.
Vòng chặn :   Thép không gỉ hoặc nhựa kỹ thuật    Giữ ống cố định khi có áp suất khí cao.
Ron làm kín (O-ring):    Cao su NBR (Nitrile Rubber)    Đảm bảo độ kín tuyệt đối, chống rò rỉ và chịu dầu tốt.
Ốc siết thành:    Đồng hoặc thép mạ kẽm    Cố định đầu nối chắc chắn lên bề mặt máy hoặc tấm panel.

→ Toàn bộ vật liệu đều chịu nhiệt, chống mài mòn, có độ bền cơ học cao, thích hợp với môi trường công nghiệp khắt khe.

 4. Đặc điểm nổi bật:

Kết cấu ghim nhanh hai đầu (push-in), thao tác đơn giản – chỉ cần ấn ống vào là khớp.

Tích hợp ốc siết thành (panel nut), giúp gắn cố định đầu nối vào vỏ máy hoặc tấm panel, tránh rung lắc.

Thân bằng đồng mạ niken: chịu áp lực cao, chống ăn mòn, tuổi thọ dài.

Vòng nhấn bằng nhựa POM: nhẹ, bền, đàn hồi, dễ tháo lắp ống khí.

Ron NBR kín khí tuyệt đối, vận hành ổn định lâu dài.

Thẩm mỹ – gọn gàng – chắc chắn, phù hợp cho không gian máy hẹp hoặc cụm điều khiển.

Có thể tái sử dụng nhiều lần mà vẫn đảm bảo kín khí.

 5. Ứng dụng:

Dùng để nối hai đoạn ống khí có cùng kích thước, đồng thời cố định đầu nối lên panel hoặc vỏ máy.

Ứng dụng phổ biến trong: Hệ thống khí nén công nghiệp. Máy nén khí, van điều áp, cụm lọc – van – bôi trơn (FRL). Máy CNC, máy ép nhựa, máy đóng gói, robot tự động, thiết bị điều khiển bằng khí nén. Dùng ở vị trí cần nối ống cố định chắc chắn, tránh rung động hoặc xoay lỏng.

 6. Cách sử dụng:
🔹 Lắp đặt:

Chuẩn bị ống khí:

Cắt đầu ống vuông góc, không méo hoặc nứt.

Làm sạch bụi và dầu trên bề mặt ống.

Lắp đặt đầu nối:

Đưa đầu nối qua lỗ panel.

Dùng ốc siết thành để cố định chặt thân nối vào tấm panel.

Gắn ống khí:

Ấn ống vào hai đầu nối cho đến khi nghe tiếng “tách”.

Kéo nhẹ ống để kiểm tra độ chắc.

🔹 Tháo ống:

Ấn vòng nhấn (collet) vào trong.

Giữ collet và rút ống khí ra nhẹ nhàng.

Không kéo mạnh khi chưa ấn collet – dễ làm hỏng vòng chặn bên trong.

 7. Bảo quản & bảo dưỡng:

Giữ nơi khô ráo, thoáng mát, tránh độ ẩm cao.

Không tiếp xúc với dung môi, dầu hoặc hóa chất ăn mòn.

Vệ sinh định kỳ bằng khí khô hoặc khăn mềm.

Kiểm tra ron cao su (O-ring) định kỳ, thay mới khi bị chai cứng hoặc rò khí.

Tránh va đập mạnh hoặc đè nén sản phẩm khi chưa lắp đặt.

Khi không sử dụng, nên bịt kín hai đầu để ngăn bụi bẩn xâm nhập.

🧾 Tóm tắt ngắn gọn:

Nối ống khí nén 2 đầu model PM có ốc siết thành (thân đồng, vòng nhấn nhựa) là đầu nối thẳng ghim nhanh hai đầu, có thể cố định lên panel máy. Sản phẩm chịu áp lực tốt, kín khí tuyệt đối, dễ lắp đặt, chống ăn mòn và phù hợp cho hệ thống khí nén, máy móc tự động hóa và dây chuyền sản xuất công nghiệp.

Sau đây là Danh mục các loại Nối ống khí nén 2 đầu PM cung cấp tại website Tdkmart.com :

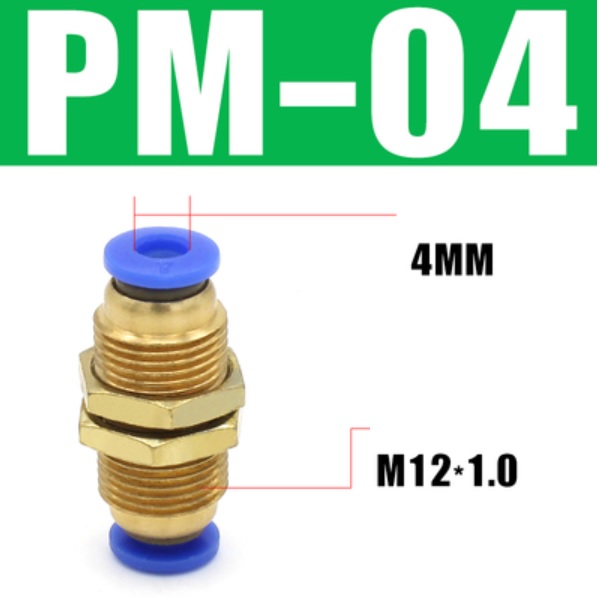

• PM-04 : Nối ống khí nén 2 đầu PM ống 4 mm

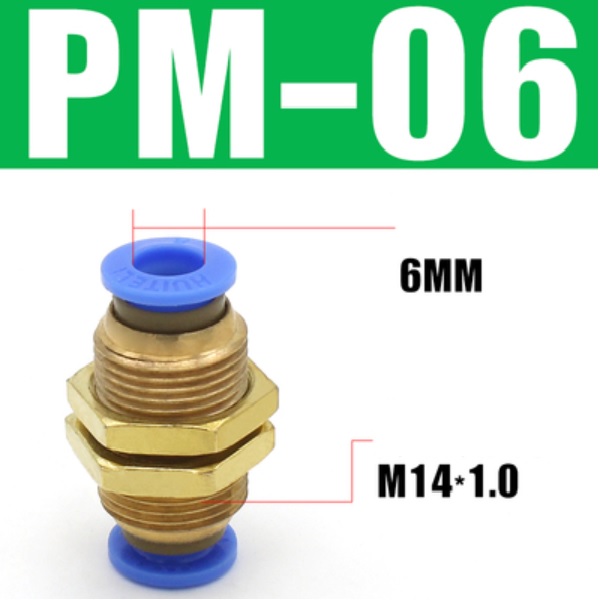

• PM-06 : Nối ống khí nén 2 đầu PM ống 6 mm

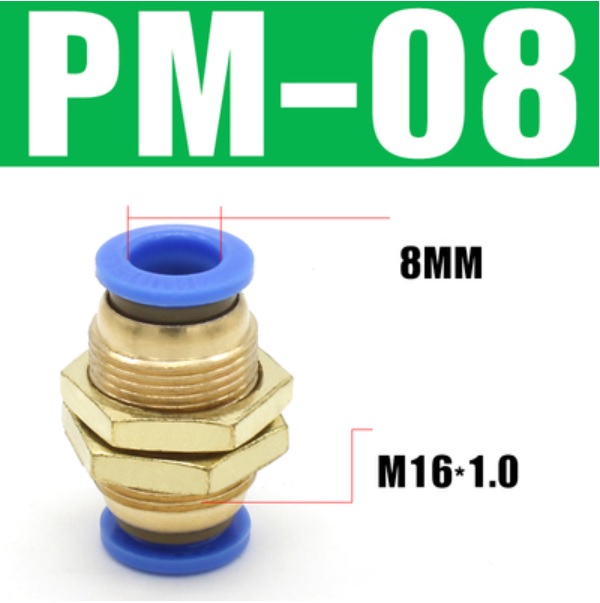

• PM-08 : Nối ống khí nén 2 đầu PM ống 8 mm

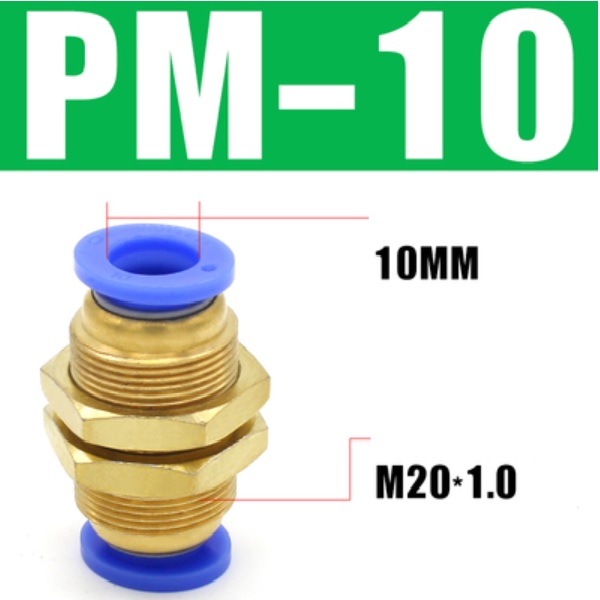

• PM-10 : Nối ống khí nén 2 đầu PM ống 10 mm

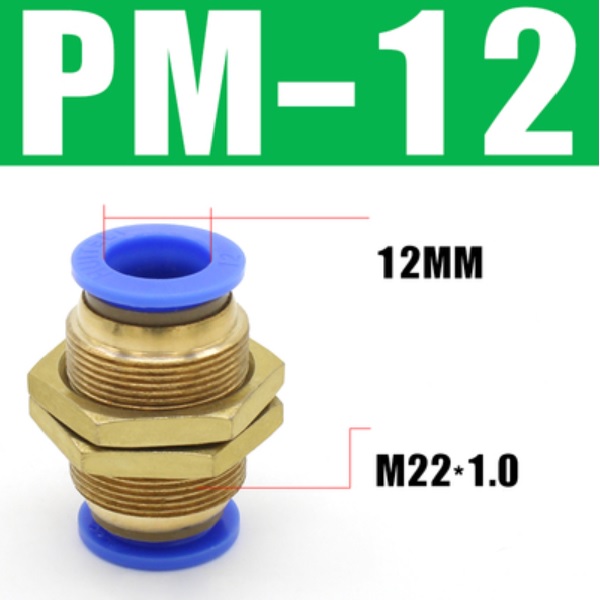

• PM-12 : Nối ống khí nén 2 đầu PM ống 12 mm
• PM-14 : Nối ống khí nén 2 đầu PM ống 14 mm
• PM-16 : Nối ống khí nén 2 đầu PM ống 16 mm

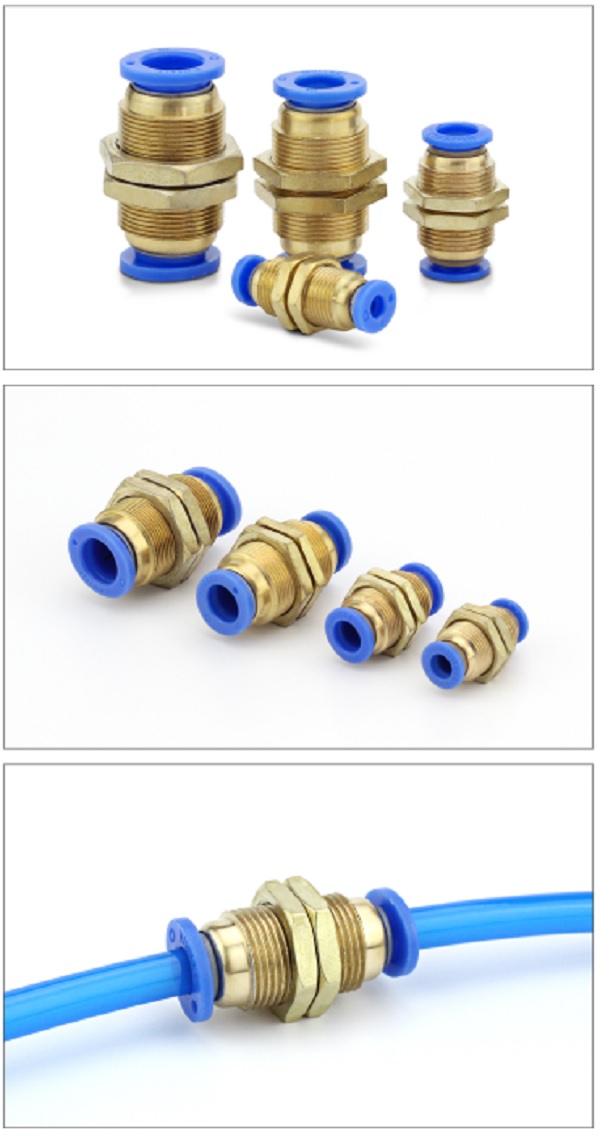

Hình ảnh các dạng model PM:

=================================================
