Thanh nhôm chia khí nén ren 1/4
Thanh nhôm chia khí nén ren 1/4 là thân phân phối bằng nhôm có nhiều cửa ren thông với một khoang dẫn chung, dùng để đưa nguồn khí tới các nhánh ống. Đầu nối được lắp riêng tại từng cửa, phù hợp với những cụm máy cần sắp đường cấp cố định thành một hàng gọn.
Dòng thanh chia hơi này thuộc nhóm bộ chia khí nén. Điểm cần chọn là số lỗ ra, vị trí đặt thanh và loại phụ kiện sẽ ghép vào từng cửa. Khi dùng đầu ghim ống, cỡ ren 1/4 và đường kính ngoài của ống là hai thông tin riêng: một bên quyết định cách lắp vào thân, bên còn lại quyết định cách giữ ống.
Thân chia trần giúp chủ động cách đi ống như thế nào?
Trong tủ máy, manifold khí nén dạng thanh gom nhiều điểm cấp vào một thân. Trên cùng thanh chia khí nén, có thể chọn đầu thẳng ở vị trí ống đi ra trực tiếp và đầu co ở vị trí phải đổi hướng, miễn chân ren, khoảng lắp và điều kiện sử dụng phù hợp. Cách làm này hữu ích khi các đầu nhận trên máy nằm ở nhiều độ cao.
Các cửa được đưa về một nơi nên dễ đánh số theo bộ phận nhận khí, giảm việc lần tìm qua nhiều chạc nối rải dọc đường ống. Khoang chung chỉ phân phối nguồn. Muốn đóng riêng một đường, chỉnh áp hoặc điều khiển xi lanh vẫn cần thiết bị thực hiện chức năng đó. Hai cửa của thanh hai lỗ không tự trở thành đường cấp và đường xả luân phiên cho một xi lanh hai chiều.
Chọn từ hai đến mười lỗ theo số đường cấp thực sự
Hãy đếm các điểm cần lấy nguồn trên sơ đồ máy, kể cả cửa dành cho đồng hồ hay phụ kiện phụ nếu có. Số lỗ cần mua bằng số nhánh sẽ sử dụng cộng với số vị trí dự phòng đã có kế hoạch. Một thanh quá dài có thể vướng tủ, trong khi ghép thêm chạc vào cửa cuối chỉ để bổ sung một đường lại làm đường ống khó quản lý.

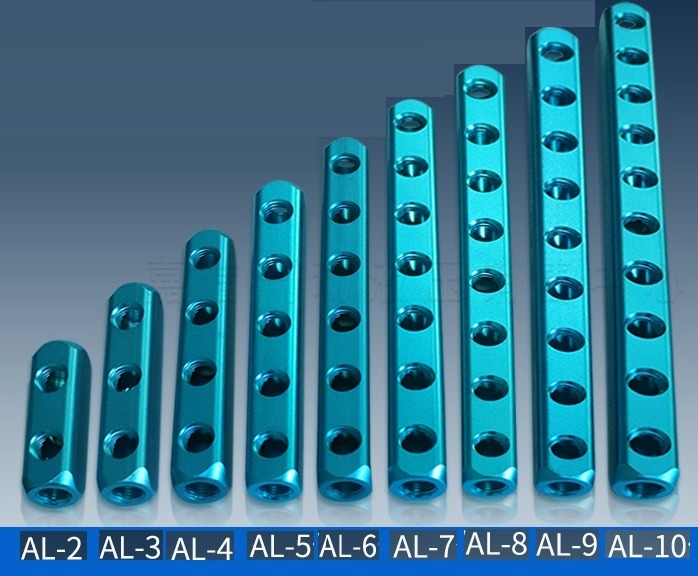

| Model/mã hàng | Kiểu cần chọn | Gợi ý bố trí |
|---|---|---|
| AL-2 | Thanh nhôm 1/4, 2 lỗ ra | Hai đường cấp trong cụm máy ít thiết bị. |
| AL-3 | Thanh nhôm 1/4, 3 lỗ ra | Ba điểm lấy nguồn cần giữ riêng thứ tự ống. |
| AL-4 | Thanh nhôm 1/4, 4 lỗ ra | Bốn nhánh bố trí gọn trên một cụm nhỏ. |
| AL-5 | Thanh nhôm 1/4, 5 lỗ ra | Năm đường ra có hướng ống khác nhau. |
| AL-6 | Thanh nhôm 1/4, 6 lỗ ra | Sáu vị trí cấp đặt dọc khung máy. |
| AL-7 | Thanh nhôm 1/4, 7 lỗ ra | Bảy nhánh cần đánh số theo chức năng. |
| AL-8 | Thanh nhôm 1/4, 8 lỗ ra | Tám đường ống gom trong vùng lắp tập trung. |
| AL-9 | Thanh nhôm 1/4, 9 lỗ ra | Chín cửa khi cần đủ số nhánh lẻ. |
| AL-10 | Thanh nhôm 1/4, 10 lỗ ra | Mười điểm cấp cho cụm nhiều đường cố định. |
Mỗi lựa chọn trên là một thân có số cửa riêng. Những gợi ý bố trí giúp bắt đầu chọn số lỗ, còn khả năng cấp khí phải xét theo mức tiêu thụ và thời điểm hoạt động của thiết bị. Không lấy số cửa để suy ra số dụng cụ có thể chạy cùng lúc hoặc lưu lượng bảo đảm của thanh.
Đọc ren và khoảng lắp trước khi chọn đầu chuyển
Ren PT1/4 thuộc mối ghép vào thân

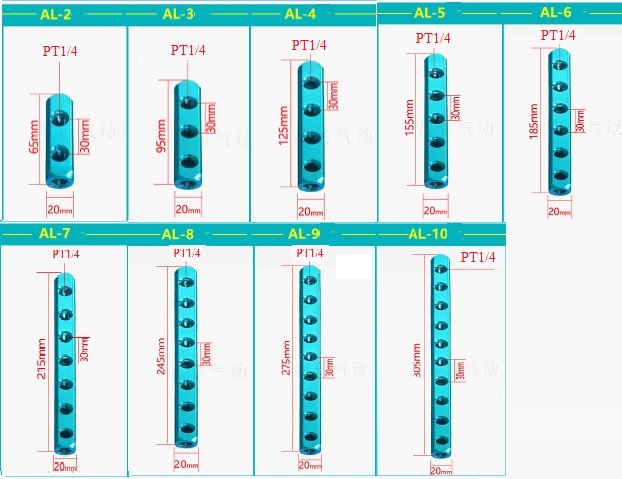

Thông tin kỹ thuật của dòng AL thể hiện cửa mang ký hiệu PT1/4. Khi mua đầu chuyển, cần giữ đúng tiêu chuẩn ren của cặp ghép và chọn cách làm kín tương ứng. Các tên cỡ inch không phải phép quy đổi trực tiếp ra đường kính dây. Ống phi 6, phi 8 hoặc phi 10 vẫn có thể dùng đầu ghim mang cùng cỡ chân ren nếu phụ kiện phù hợp với từng ống.
Không vặn bằng lực lớn khi đầu nối chỉ vào được vài vòng rồi kẹt. Sai bước ren, sai dạng ren hoặc lệch trục đều có thể làm hỏng cửa nhôm. Băng làm kín không sửa được một cặp ren không tương thích. Với phụ kiện có chất làm kín sẵn hoặc vòng đệm riêng, làm theo hướng dẫn lắp của phụ kiện thay vì chồng thêm vật liệu theo thói quen.
Chừa chỗ cho cả đầu nối và vùng uốn ống
Thanh vừa chỗ chưa có nghĩa cả cụm sẽ vừa. Cần cộng phần nhô của đầu cấp ở hai đầu, chiều cao đầu ra và vùng uốn của ống sau khi gắn. Với đầu co, thử hướng xoay trước để thân co không che cửa kế bên. Với đầu ghim, chừa chỗ đưa tay tới vòng nhả khi thay ống ở giữa dãy.
Chiều dài thân tăng theo số cửa, nên đo mẫu đang định mua trước khi làm giá đỡ hoặc tấm giữ. Bước tâm cửa khí không mặc nhiên là khoảng cách bắt vít. Chỉ dùng vị trí gá có sẵn hoặc phương pháp giữ phù hợp, tránh khoan vào thân vì có thể thông khoang khí và để lại mạt kim loại bên trong.
Lắp cụm ống cố định theo trình tự dễ kiểm tra
- Ghi tên từng nhánh theo thiết bị nhận nguồn, chọn hướng cấp và đánh dấu cửa chưa sử dụng.
- Chuẩn bị đủ đầu nối, phụ kiện đóng kín cửa trống và dụng cụ giữ đúng mặt lục giác.
- Làm sạch ren và khoang, lắp thử đầu nối bằng tay để phát hiện sai cỡ hoặc lệch trục.
- Hoàn thiện mối kín theo hướng dẫn của phụ kiện, giữ thân tránh xoắn và không lấy cổ nhựa làm điểm siết.
- Cắt ống vuông, loại bỏ đoạn xước hoặc méo rồi gắn vào đầu giữ ống phù hợp.
- Cố định dây để lực kéo và rung không dồn vào mối ghép, sau đó cấp khí thử có kiểm soát.
Đối với đầu ghim, cơ cấu giữ bám vào bề mặt ngoài ống còn vòng kín ngăn khí thoát quanh ống. Đầu ống cắt xiên, bề mặt xước hoặc chưa đi hết chiều sâu lắp có thể làm rò dù chân ren đã kín. Khi tháo, ngắt nguồn, xả hết áp trong phần cần làm việc rồi thao tác vòng nhả theo hướng dẫn. Không giật dây để thắng lực giữ của đầu nối.
Theo dõi nhánh cuối khi nhiều thiết bị cùng lấy khí
Ở trạng thái không tiêu thụ, đồng hồ có thể chỉ mức áp bình thường. Khi một số nhánh làm việc đồng thời, áp ở thiết bị cuối có thể giảm do tổn thất qua đầu cấp, ống nguồn và các chi tiết phía trước. Cần thử với chu kỳ máy thực tế, đặc biệt tại thời điểm các cơ cấu lấy khí gần nhau.
Nếu một nhánh yếu, so áp gần thanh và tại thiết bị đang chạy, đồng thời kiểm tra dây bị gập, đầu nối có tiết diện nhỏ hoặc bộ lọc cần bảo dưỡng. Khi toàn bộ nhánh cùng thiếu, xem lại tuyến nguồn chung. Tăng áp vượt giới hạn thiết bị không xử lý được một đoạn ống hoặc phụ kiện cản dòng.
Phụ kiện đi cùng và những dạng chia khác
Để hoàn thiện các cửa ren, có thể chọn đầu nối nhanh khí nén ghim ống theo đường kính dây và kiểu đi ống. Dây thuộc nhóm ống hơi khí nén cần được chọn cả lòng ống, chiều dài và điều kiện làm việc, tránh chỉ xét đường kính ngoài vừa đầu ghim.
Nếu tuyến nguồn dùng cỡ lớn hơn, tham khảo thanh nhôm có cổng cấp 1/2 và nhánh 1/4. Với nhu cầu đổi dụng cụ thường xuyên, bộ chia khí nén đế ngang có ổ nối nhanh thuận tiện cho thao tác cắm dây. Khi chỉ cần hai hoặc ba dây tỏa hướng tại một điểm, bộ chia khí nén đế tròn là kiểu bố trí khác đáng cân nhắc.
Bảo dưỡng từ mối ren đến đầu ống
Khi kiểm tra kín bằng dung dịch phù hợp với hệ thống, quan sát riêng chân đầu nối, vùng giữ ống và cửa đã đóng. Bọt xuất hiện ở đâu thì xử lý đúng vị trí đó sau khi ngắt và xả áp. Nếu thay ống, kiểm tra lại đoạn cũ từng bị đầu giữ cắn trước khi quyết định dùng tiếp.
Giữ đầu chờ sạch trong lúc tháo sửa, thay phụ kiện bị nứt hoặc hỏng ren và cập nhật nhãn khi chuyển đường ống. Giới hạn của cụm hoàn chỉnh phải phù hợp với thân chia, đầu nối, nút đóng và ống ở điều kiện thực tế. Khi có yêu cầu cụ thể về áp suất, nhiệt độ hoặc chất lượng khí, chọn theo dữ liệu của đúng hàng.
Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM
Khi cần thanh nhôm chia khí nén ren 1/4, anh chị có thể gửi số nhánh, ảnh vị trí lắp và đường kính ống cho KDT PHÚ MỸ. TDKMART.COM hỗ trợ chọn thân chia cùng các đầu nối cần dùng, giúp chuẩn bị đủ cửa cấp, cửa ra và phụ kiện đóng kín ngay từ đầu. Với máy thay thanh cũ, gửi thêm ảnh hai đầu và số đo thực để lựa chọn thuận tiện hơn.
Thanh nhôm chia khí nén ren 1/4 - 2 lỗ ra
Mã sản phẩm: AL-2
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

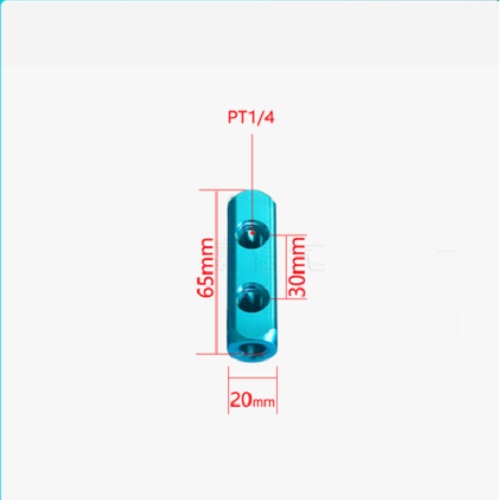

Thanh nhôm chia khí nén ren 1/4 - 2 lỗ ra là thanh chia hơi hai cửa, dùng để tự lắp các đầu nối dẫn nguồn. Hai nhánh thông với khoang chung trong thân và phù hợp khi chỉ cần ít điểm phân phối cố định. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 3 lỗ ra
Mã sản phẩm: AL-3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Liên hệ

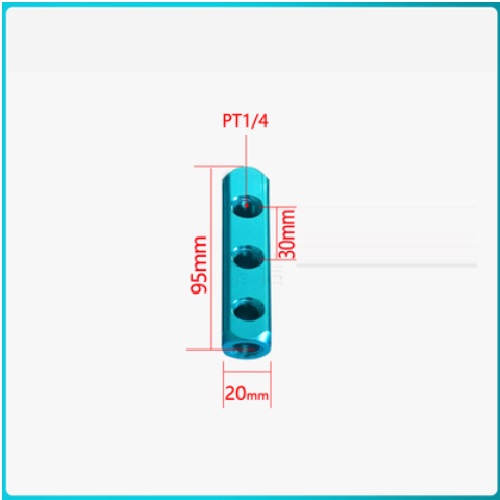

Thanh nhôm chia khí nén ren 1/4 - 3 lỗ ra là thân nhôm phân phối ba cửa khí, cần lắp thêm đầu nối theo đường dẫn. Cụm giúp tạo ba điểm cấp nguồn trên một thanh ngắn thay cho những chạc nối rời. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 4 lỗ ra
Mã sản phẩm: AL-4
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

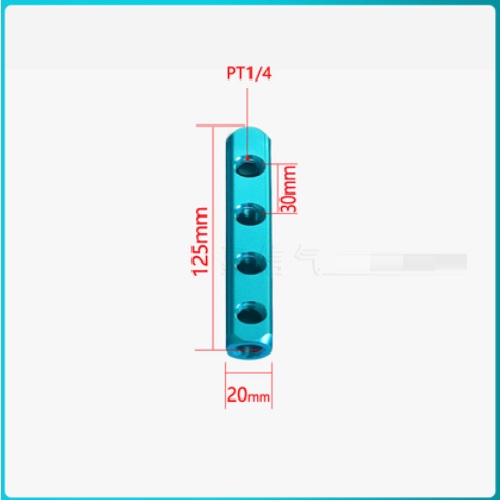

Thanh nhôm chia khí nén ren 1/4 - 4 lỗ ra là thanh phân phối khí bốn nhánh để lắp phụ kiện dẫn nguồn. Dạng thân nhỏ có các cửa cùng khoang, phù hợp khi cần gom bốn điểm ghép cố định theo sơ đồ máy. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 5 lỗ ra
Mã sản phẩm: AL-5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

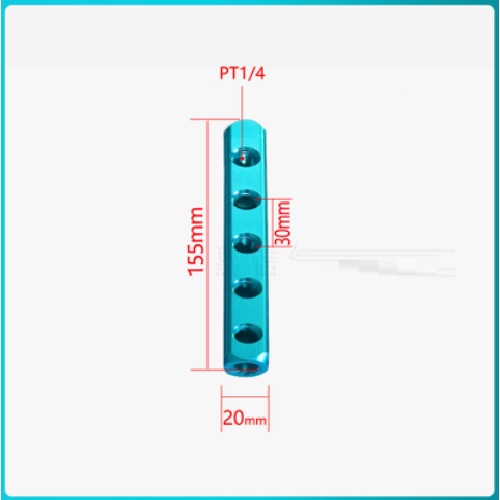

Thanh nhôm chia khí nén ren 1/4 - 5 lỗ ra là bộ chia hơi dạng thân trần có năm cửa nhánh trên hàng. Thanh nhận khí vào khoang chung và cho phép tự chọn đầu chuyển nối tới các đường ống cần sử dụng. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 6 lỗ ra
Mã sản phẩm: AL-6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng

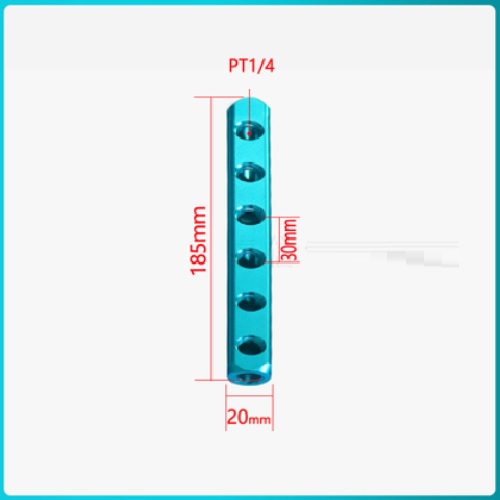

Thanh nhôm chia khí nén ren 1/4 - 6 lỗ ra là thân nhôm chia sáu nhánh để lắp đầu nối theo đường ống. Các cửa trên dãy được ảnh ghi PT1/4, nhận nguồn chung và đưa khí tới những phần đã chọn của hệ thống. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 7 lỗ ra
Mã sản phẩm: AL-7
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/4 - 7 lỗ ra là thanh phân phối bảy nhánh thông qua khoang dẫn chung. Dãy cửa PT1/4 theo ảnh cho phép lựa chọn đầu nối theo sơ đồ đường khí thay vì dùng một cụm ổ cắm lắp sẵn. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 8 lỗ ra
Mã sản phẩm: AL-8
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/4 - 8 lỗ ra là thân chia khí tám nhánh, lắp phụ kiện riêng trên dãy cửa có ren. Sản phẩm tạo điểm phân phối nguồn tập trung cho các ống cố định thay vì kéo nhiều chạc rời trong tủ. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 9 lỗ ra
Mã sản phẩm: AL-9
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/4 - 9 lỗ ra là thanh chia hơi chín cửa để tự lắp các phụ kiện dẫn khí. Dạng dãy dài phù hợp cho nhóm đường cấp cần sắp theo hàng với cỡ ren PT1/4 được ghi trên ảnh. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
Thanh nhôm chia khí nén ren 1/4 - 10 lỗ ra
Mã sản phẩm: AL-10
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Thanh nhôm chia khí nén ren 1/4 - 10 lỗ ra là thân phân phối khí có mười cửa nhánh trên một thanh dài. Các điểm lấy khí thông với khoang chung, dùng để lắp đầu nối và dẫn nguồn tới các phần của máy theo sơ đồ đã chọn. Cần chọn riêng đầu nối và nút đóng theo sơ đồ sử dụng.
