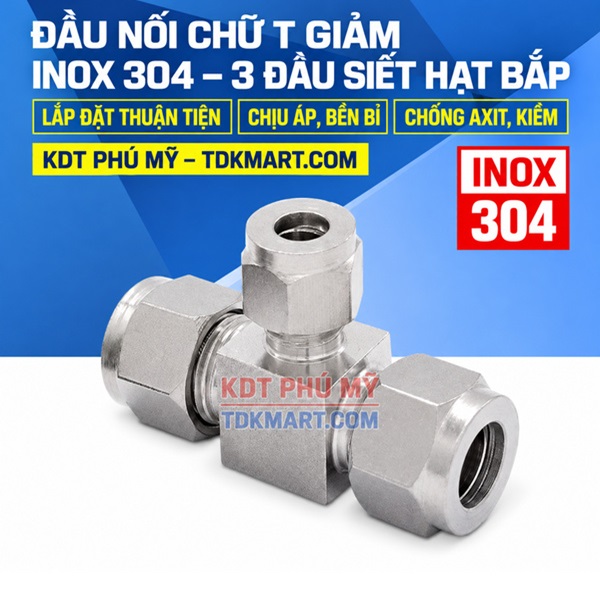

Đầu nối chữ T giảm Inox 304 có 3 đầu siết hạt bắp

Đầu nối chữ T giảm Inox 304 có 3 đầu siết hạt bắp gồm 15 cấu hình đang hoạt động. Quy ước A-B-A: hai số ngoài là hai đầu thẳng, số giữa là cửa vuông góc. Ba cấu hình 8-10-8, 6-10-6 và 6-8-6 có cửa giữa lớn hơn hai đầu, nên phải đọc theo vị trí.

Cách đọc A-B-A

Xác định thân T theo trục thẳng rồi đọc cỡ hai đầu A. Cửa vuông góc dùng cỡ B. Xoay sản phẩm trong tay không làm thay đổi quan hệ này. Mã PEGISHB lặp lại đúng ba cỡ để hỗ trợ đối chiếu.

Chọn theo sơ đồ

Nếu hai đầu thẳng là tuyến chính và cửa giữa là nhánh phụ, B nhỏ hơn A thường dễ hiểu. Nếu cửa giữa là đường cấp hoặc gom, B có thể lớn hơn A. Nhiệm vụ thực tế quyết định cấu hình.

Cơ chế hạt bắp

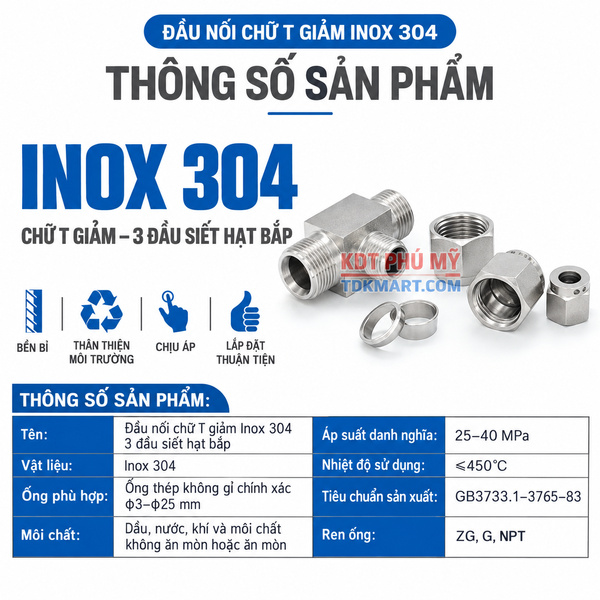

Thân, hạt bắp và ốc phải đồng bộ với OD của từng ống. Cùng vật liệu Inox 304 không có nghĩa chi tiết khác cỡ hoặc khác hệ thay thế được cho nhau.

Bố trí giảm tải cơ học

Giữ thân ở giao điểm đường tâm; dùng kẹp riêng cho ống dài, lớn hoặc rung. Không dùng bộ hạt bắp để kéo các đoạn ống về vị trí sai.

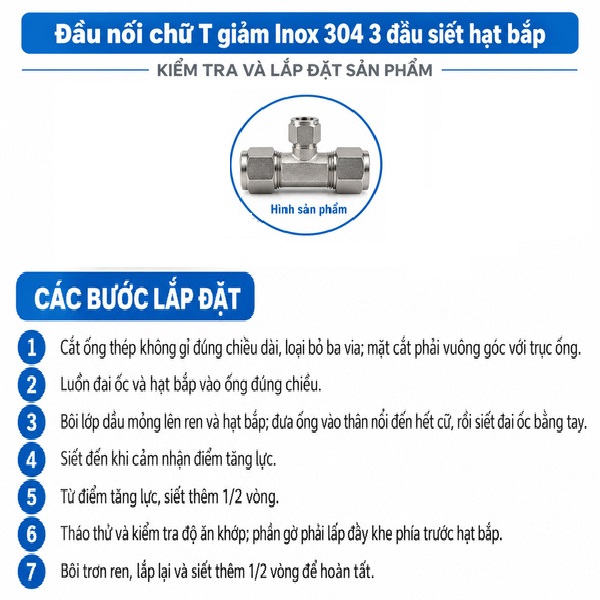

Chuẩn bị đầu ống

Đo OD ở vùng không móp, cắt vuông, làm sạch và kiểm tra độ tròn. Bắt ren bằng tay trước khi dùng dụng cụ; dừng ngay khi có dấu hiệu kẹt hoặc nghiêng.

Kiểm tra kín từng cửa

Thử lần lượt ba hướng giúp khoanh vùng. Quan sát cả rò, trượt ống, xoay ống, dịch chuyển thân và ảnh hưởng đến mối nối lân cận.

Bảo trì có truy vết

Ghi mã hàng, chức năng từng cửa, phụ tùng đã thay và ảnh tư thế ban đầu. Sửa điểm đỡ trước khi tăng lực siết hoặc thay chi tiết.

Bảng tra 15 cấu hình

Cửa giữa nhỏ hơn hai đầu

Nhóm 10-6-10 đến 16-12-16 thường tạo nhánh nhỏ từ trục lớn. Mức chênh chỉ mô tả hình học, không phải cam kết lưu lượng. Cần bám theo thiết kế và ống thực.

Cửa giữa lớn hơn hai đầu

8-10-8, 6-10-6 và 6-8-6 phù hợp khi cửa giữa thực sự cần lớn hơn. Không đổi thứ tự số để biến chúng thành cấu hình khác.

Sản phẩm thay thế cần xem

• T Inox 304 ba đầu cùng cỡ
• T giảm Inox 304 ba đầu siết ống
• hạt bắp Inox 304
• ốc siết hạt bắp
• toàn bộ đầu nối Inox

Kiểm tra hàng trước khi lắp

Đối chiếu tên, mã PEGISHB, ba cỡ và vị trí cửa giữa. Nội dung cũ trên một số URL con đang lặp sai 6-8-6 nên không dùng câu mô tả đó làm căn cứ.

So sánh cấu hình gần nhau

Giữ cỡ trục rồi thay cỡ cửa giữa, hoặc giữ cửa giữa rồi thay trục. Không thay cả hai biến cùng lúc nếu muốn thấy khác biệt thật.

Lập kế hoạch bảo trì

Chừa hướng rút ống và khoảng cờ lê sau khi nắp che lắp đủ. Vị trí vừa lúc thi công có thể không còn tiếp cận được khi máy hoàn thiện.

Biên bản nghiệm thu

Ghi ba OD, mã sản phẩm, chức năng từng cửa, điểm đỡ và kết quả thử từng hướng. Ảnh tư thế giúp nhận biết thay đổi sau vận hành.

Khi không nên dùng T giảm hạt bắp

Không dùng khi cả ba ống cùng cỡ, cơ chế giữ cần kiểu khác, loại ống chưa được xác nhận hoặc bố trí buộc thân T chịu tải. Chọn đúng hình học ngay từ đầu giúp giảm chi tiết trung gian.

Quy tắc tiếp nhận hàng

Đặt từng thân T theo cùng một hướng, tách nhóm cửa giữa nhỏ và cửa giữa lớn, rồi đối chiếu mã. Không dùng câu mô tả đang lặp trên URL con để thay cho phép kiểm tra vật lý.

Xử lý sai lệch tại công trường

Nếu đường kính đo được không trùng phi ghi trong tên, dừng lắp và xác minh lại cuộn ống, hệ kích thước và phiếu đặt hàng. Không ép ống hoặc đổi chỗ ba cửa để tận dụng sản phẩm.
