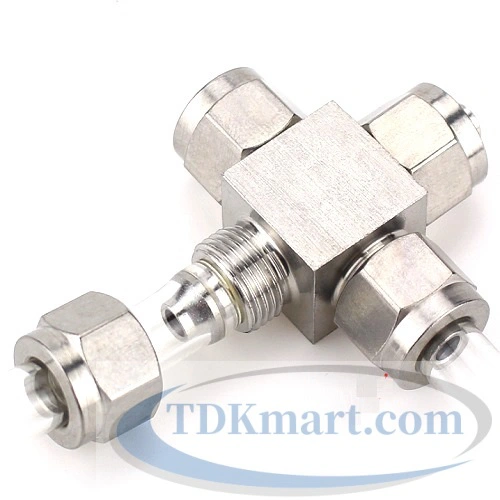

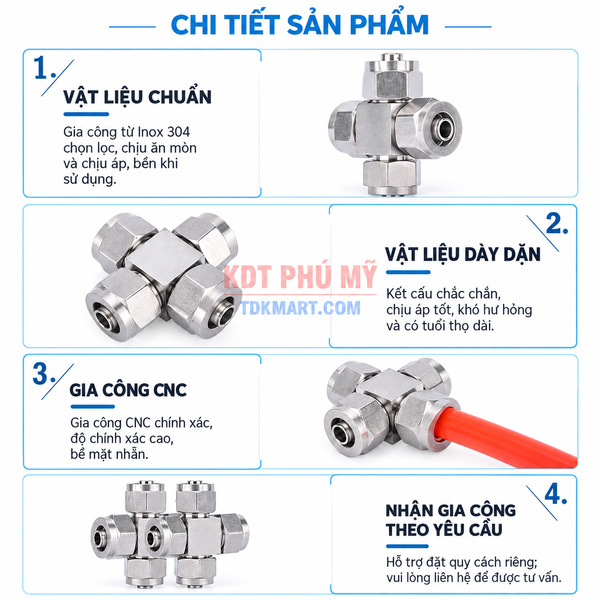

Đầu nối ngã tư Inox 304 4 đầu siết ống

Đầu nối ngã tư Inox 304 4 đầu siết ống tạo một nút giao bốn hướng cho các tuyến ống có cùng đường kính ngoài. Năm cấu hình đang hoạt động gồm 4, 6, 8, 10 và 12 mm. Cơ chế siết ống khác đầu ghim nhanh: người lắp đưa ống vào đúng chiều sâu rồi khóa bằng cụm siết, nhờ đó vị trí ống được giữ chủ động. Đây là lựa chọn đáng xem xét khi cần gom bốn nhánh tại một điểm, giữ đường ống cân đối và tránh ghép nhiều đầu T nối tiếp.

Giá trị chính của dạng ngã tư không nằm ở việc “chia được nhiều nhánh”, mà ở cách bố trí. Bốn cổng nằm trên hai trục vuông góc, vì vậy tâm giao cần đủ khoảng trống cho thân nối, thao tác dụng cụ và bán kính uốn của bốn đoạn ống. Nếu chỉ cần một đường vào và hai đường ra, đầu T thường gọn hơn. Nếu cần tháo lắp cực nhanh, nên đối chiếu cơ chế ghim ống. Khi môi trường đòi hỏi vật liệu khác, cần xác nhận lại trước khi thay bằng đồng hoặc Inox 316.

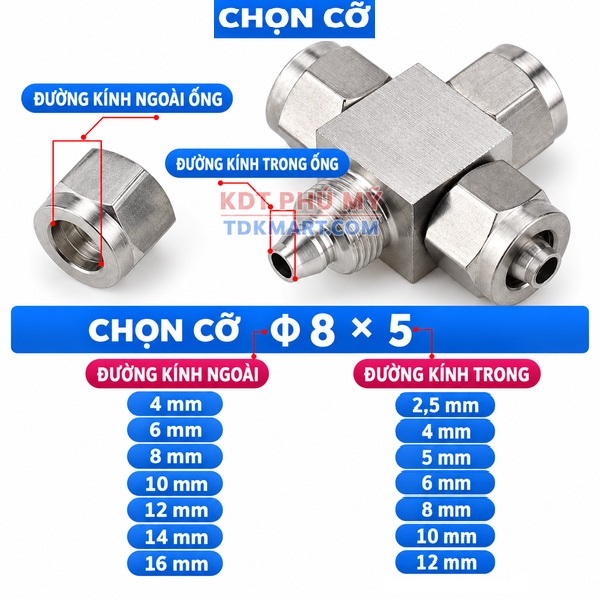

Chọn cấu hình theo vai trò của nút chia

Nhìn từ lưu lượng nhưng không đoán thông số

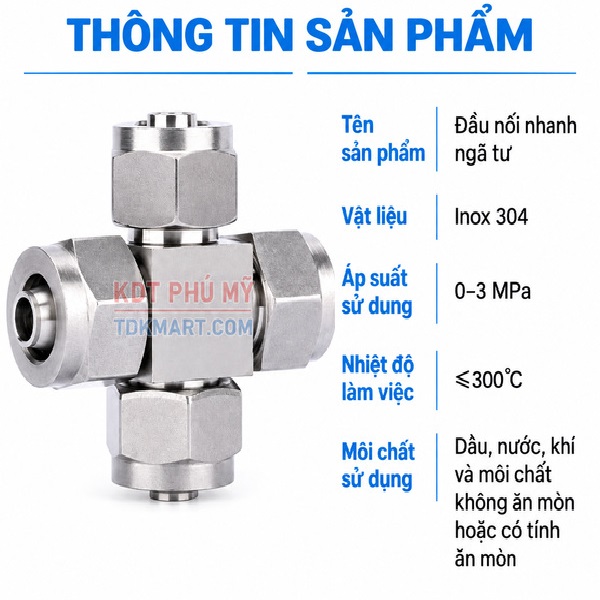

Đường kính ống lớn hơn thường được cân nhắc khi tuyến cần tiết diện lớn hơn, nhưng không thể từ đó tự suy ra lưu lượng, áp suất hay nhiệt độ cho phép của đầu nối. Những trị số này chưa được dùng trong nội dung vì chưa có xác nhận của nhà bán hàng. Cách làm an toàn là chọn theo OD ống đã chốt, sau đó cung cấp môi chất, áp làm việc, nhiệt độ, loại ống và yêu cầu vệ sinh để TDKMART.COM kiểm tra cấu hình.

Nhìn từ mặt bằng lắp đặt

Với bốn ống đi ra bốn phía, khoảng trống thực tế quan trọng hơn kích thước thân nhìn trên ảnh. Hãy dựng tâm giao trên bản vẽ, cộng vùng xoay dụng cụ ở từng đai siết, rồi kiểm tra ống có bị ép gập ngay sau cổng hay không. Cỡ 4 và 6 mm thường xuất hiện ở cụm nhỏ, nhưng khoảng thao tác vẫn có thể thiếu nếu các van hoặc cảm biến đặt sát. Cỡ 10 và 12 mm cần quan tâm nhiều hơn đến lực kéo từ bó ống.

Năm quyết định khác nhau, không chỉ là năm con số

Ống 4 mm: nút chia cho mạch nhỏ

Cấu hình 4 mm phù hợp khi toàn bộ bốn hướng đều dùng ống OD 4 mm và mục tiêu là giữ cụm chia thật gọn. Trước khi lắp, dùng thước đo OD thay vì dựa vào cảm giác. Sai lầm thường gặp là lấy ống có đường kính gần đúng hoặc cho rằng cổng nhỏ có thể giữ mọi loại ống mềm. Người lắp cần kiểm tra độ tròn, bề mặt và đầu cắt của từng ống, sau đó đánh dấu chiều sâu lắp để bốn nhánh đồng đều.

Ống 6 mm: cân bằng giữa độ gọn và khả năng đi tuyến

Cỡ 6 mm thích hợp cho cụm phân nhánh mà ống cần đi qua máng hoặc bên trong tủ máy. Điểm khác cỡ 4 mm là yêu cầu không gian uốn lớn hơn; điểm khác cỡ 8 mm là thân và tuyến ống thường dễ bố trí hơn ở vùng chật. Không chọn 6 mm chỉ vì thấy mã “6” trên một phụ kiện khác: con số phải là đường kính ngoài của ống tại cả bốn cổng.

Ống 8 mm: cấu hình chuyển tiếp trong nhiều sơ đồ

Cỡ 8 mm đáng cân nhắc khi sơ đồ đã chuẩn hóa ống OD 8 mm và cần một tâm chia bốn hướng rõ ràng. Nó không phải đầu giảm, nên không giải quyết việc chuyển từ 8 sang 6 hoặc 10 sang 8. Nếu các nhánh khác cỡ nhau, nên thiết kế thêm đầu giảm ở vị trí có thể kiểm tra, không cố siết một ống sai OD vào cổng 8 mm.

Ống 10 mm: chú trọng lực từ bốn nhánh

Với ống OD 10 mm, việc để bó ống treo hoặc kéo lệch tâm dễ tạo tải không cần thiết lên đầu nối. Hãy cố định tuyến ống ở khoảng hợp lý, giữ các nhánh thẳng tại đoạn sát cổng và tránh dùng thân ngã tư như một điểm chịu lực. Cấu hình này phù hợp khi cả hệ thống đã dùng 10 mm; nếu thiết bị đầu cuối có cổng ren, cần thêm đầu nối ống–ren đúng chuẩn chứ không gán cỡ ren cho ngã tư.

Ống 12 mm: dành chỗ cho thao tác và bảo trì

Cỡ 12 mm là lựa chọn lớn nhất trong nhóm được xác nhận. Khi đặt gần tường hoặc đáy tủ, hãy bảo đảm kỹ thuật viên có thể tiếp cận cả bốn cơ cấu siết mà không phải tháo thiết bị khác. Nên bố trí nhãn cho từng nhánh, vì một tâm chia bốn tuyến lớn sẽ khó truy vết nếu không có ký hiệu. Không nên chọn 12 mm chỉ để “dự phòng” khi toàn mạng đang dùng cỡ nhỏ hơn; điều đó tạo thêm đầu giảm và nhiều điểm cần kiểm tra kín.

Quy trình xác nhận trước khi đặt hàng

1. Đo đường kính ngoài của ống tại nhiều vị trí và xác nhận bốn nhánh cùng cỡ.
2. Ghi vật liệu, độ cứng hoặc mã ống nếu có; không mặc định mọi ống cùng OD đều tương thích.
3. Vẽ hướng đi thực của bốn tuyến và chừa vùng thao tác.
4. Xác định ngã tư chỉ nối ống với ống, không có cổng ren.
5. Gửi điều kiện làm việc cho nhà bán hàng nếu môi chất, nhiệt độ hoặc áp lực là yếu tố quyết định.
6. Chốt đúng mã PZAISO tương ứng với OD.

Lắp bốn nhánh theo trình tự kiểm soát sai lệch

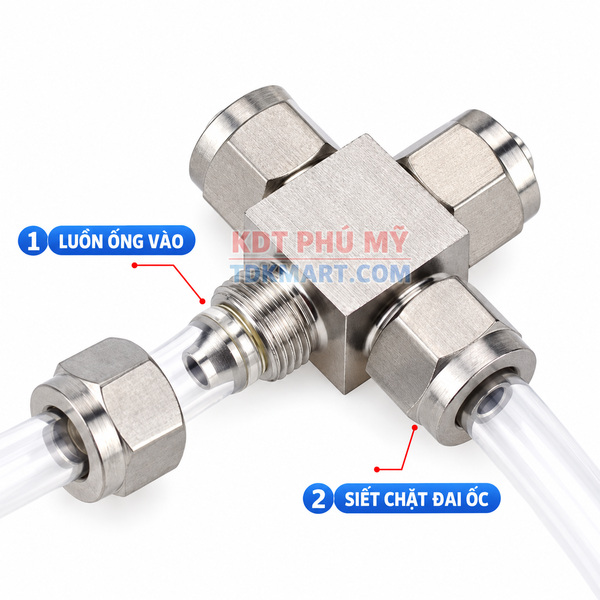

Ngắt và xả năng lượng của hệ thống. Cắt đầu ống vuông, loại bỏ ba via và phần biến dạng. Đặt ngã tư theo đúng hướng cuối cùng trước khi siết. Lắp hai ống đối diện trước để giữ tâm, rồi lắp cặp còn lại. Siết theo hướng dẫn của cơ cấu và tránh dùng thân nối làm tay đòn. Sau khi lắp, quan sát xem từng ống có vào thẳng, đai siết có lệch và thân có bị xoắn bởi tuyến ống hay không.

Kiểm tra kín nên thực hiện theo quy trình vận hành của hệ thống: tăng dần điều kiện thử, quan sát từng cổng riêng, xử lý mọi dấu hiệu rò trước khi đưa vào làm việc. Không dùng tay tìm rò trên hệ thống đang chịu áp. Nếu một cổng có vấn đề, xả áp hoàn toàn rồi kiểm tra đầu cắt, OD ống, độ sâu lắp và tình trạng bộ phận siết; không chỉ siết mạnh thêm.

Khi nào ngã tư không phải phương án tốt nhất?

Nếu chỉ có ba hướng, đầu nối chữ T Inox 304 ba đầu siết ống giúp giảm một cổng không dùng. Nếu yêu cầu thao tác nhanh hơn, xem ngã tư Inox 304 bốn đầu ghim ống. Khi cần cơ chế kẹp bằng hạt bắp, đối chiếu ngã tư Inox 304 bốn đầu siết hạt bắp. Đối với yêu cầu vật liệu cao hơn, chỉ chuyển sang ngã tư Inox 316 bốn đầu siết ống sau khi đã xác nhận điều kiện làm việc.

Đi tới đúng cấu hình đang dùng

• ngã tư Inox 304 siết ống OD 12 mm
• cấu hình bốn nhánh ống ngoài 10 mm
• đầu chia chữ thập cho ống OD 8 mm
• ngã tư siết ống Inox 304 cỡ 6 mm
• đầu nối bốn hướng cho ống OD 4 mm

Câu hỏi cần chốt với kỹ thuật bán hàng

Có thể lắp bốn loại ống khác nhau nếu cùng OD không?

Không nên kết luận chỉ dựa vào OD. Cần cung cấp vật liệu và đặc tính ống để kiểm tra khả năng tương thích với cơ cấu siết.

Cỡ ống có phải cỡ ren không?

Không. Các cấu hình trong nhóm này được mô tả theo đường kính ngoài ống và có bốn cổng nối ống, không phải bốn cổng ren.

Có thể bịt một nhánh để dùng như đầu T không?

Về bố trí, đầu T đúng chức năng thường gọn và giảm một điểm tiềm ẩn phải kiểm tra. Chỉ dùng phương án bịt khi đã có phụ kiện bịt phù hợp và được xác nhận.

Chọn 10 mm hay 12 mm bằng cách nào?

Chọn theo OD ống thực tế và thiết kế lưu lượng đã được kỹ sư hệ thống chốt. Không đổi cỡ chỉ dựa trên cảm giác rằng ống lớn hơn luôn tốt hơn.

Đặt hàng đúng ngay từ đầu

Khi yêu cầu báo giá, hãy gửi cỡ OD, số lượng, ảnh hoặc mã ống, môi chất, điều kiện vận hành và sơ đồ bốn hướng. Thông tin đủ giúp phân biệt đầu siết ống với đầu ghim hoặc siết hạt bắp, đồng thời tránh mua đúng hình dạng nhưng sai cơ chế. TDKMART.COM có thể đối chiếu mã hàng đang hiển thị trước khi xác nhận.

Thiết kế tâm giao theo ba lớp kiểm tra

Lớp hình học

Đặt hai đường tâm vuông góc tại vị trí dự kiến. Đo khoảng cách từ tâm tới thành tủ, đế van, máng dây và khung máy. Khoảng hở phải đáp ứng cả thân nối lẫn thao tác trên đai siết. Sau đó dựng đường đi bằng đúng bán kính uốn dự kiến. Hình chiếu bằng nét thẳng dễ che giấu hiện tượng ống phải gập ngay sau cổng.

Lớp chức năng

Đặt tên bốn hướng theo vai trò thực tế như nguồn vào, nhánh thiết bị A, nhánh thiết bị B và tuyến dự phòng. Nếu dòng khí phải điều tiết độc lập, ngã tư không thay thế van. Nếu cần ngăn dòng hồi, sản phẩm cũng không thay thế van một chiều. Tách rõ chức năng giúp tránh kỳ vọng một phụ kiện chia ống sẽ thực hiện nhiệm vụ điều khiển.

Lớp bảo trì

Mô phỏng thao tác tháo từng nhánh mà không làm dịch chuyển ba nhánh còn lại. Xác định cổng nào nằm khuất và nơi có thể đặt nhãn. Nếu một nhánh cần tháo thường xuyên, xoay tâm giao để nó hướng ra phía kỹ thuật viên. Thiết kế tốt cho phép nhận biết và cô lập đúng tuyến trước khi xả, tháo hoặc thay ống.

Phân biệt ba cơ chế dễ bị gọi chung

Đầu siết ống sử dụng thao tác siết để giữ ống; đầu ghim hướng tới thao tác cắm và nhả; đầu siết hạt bắp có cấu trúc kẹp riêng. Tên gọi ngoài thị trường đôi khi không thống nhất, vì vậy nên nhìn ảnh chi tiết và mã hàng thay vì chỉ dựa trên từ “nhanh”. Khi thay đầu nối cũ, chụp thân, cổng, đai giữ và đầu ống sau tháo để đối chiếu.

Kịch bản thay mới một nút chia cũ

Trước khi tháo, đánh dấu bốn nhánh và chụp ảnh theo hai hướng. Đo OD từng ống; không giả định tất cả giống nhau chỉ vì nối vào cùng một thân. Ghi lại phụ kiện chuyển cỡ hoặc đầu nối ren nằm sát đó. Sau khi cô lập năng lượng, tháo từng ống và kiểm tra vùng tiếp xúc. Nếu đầu ống đã chai, xước hoặc biến dạng, dự trù cắt bỏ đoạn hỏng; tái sử dụng nguyên trạng có thể làm kết quả thử kín sai lệch.

Khi lắp sản phẩm mới, đừng sao chép nguyên một bố trí vốn đã kéo lệch thân. Có thể điều chỉnh chiều dài ống, dời kẹp và xoay tâm giao để giảm lực. Kiểm tra từng nhánh ở trạng thái không áp trước, rồi thực hiện thử kín theo quy trình. Hồ sơ sau thay nên ghi mã hàng, cỡ OD và ảnh hoàn thiện để lần bảo trì sau nhận diện nhanh.

Rủi ro khi ghép nhiều đầu T thay cho một ngã tư

Hai đầu T có thể tạo bốn đường chức năng trong một số sơ đồ, nhưng kéo theo đoạn nối trung gian và hình học không còn đối xứng. Kết quả có thể là một nhánh dài hơn, nhiều điểm cần kiểm tra hơn và khó cố định cụm. Ngã tư tạo giao điểm tập trung; đầu T hữu ích khi cần đặt hai điểm chia ở hai vị trí khác nhau. Chọn theo mặt bằng, khả năng cô lập và trình tự bảo trì.

Biên bản nghiệm thu nên ghi gì?

• Mã hàng và OD của bốn cổng.
• Mã hoặc vật liệu ống đã lắp.
• Ngày lắp, người thực hiện và vị trí thiết bị.
• Kết quả quan sát từng cổng trong lần thử kín.
• Tình trạng kẹp đỡ và bán kính uốn của bốn tuyến.
• Ảnh tổng thể cùng ảnh cận cảnh trước khi bàn giao.

Các ghi nhận này không thay thế quy trình an toàn của nhà máy, nhưng giúp truy vết nguyên nhân nếu một nhánh phát sinh rò hoặc bị thay đổi sau bảo trì. Với nút giao bốn hướng, ghi theo cổng A–B–C–D rõ hơn mô tả “bên trái” hay “bên phải”, vì hướng nhìn có thể đổi.

Ví dụ quyết định theo mặt bằng

Một cụm máy có bốn tuyến cùng OD nhưng hai tuyến chạy ngang, một tuyến đi lên và một tuyến đi xuống. Nếu đặt tâm sát đáy tủ, cổng đi xuống không còn bán kính uốn. Dời tâm lên giúp cả bốn nhánh có vùng chuyển hướng và mở lối cho dụng cụ. Ngược lại, nếu bốn tuyến phải đi tới hai khu vực cách xa nhau, hai đầu T đặt phân tán có thể dễ kẹp giữ hơn một ngã tư tập trung.

Trong một lần cải tạo, có thể phát hiện ba ống cùng OD 8 mm nhưng nhánh thứ tư OD 6 mm. Không nên đặt cỡ 8 mm rồi cố siết ống 6 mm. Có thể dùng đầu giảm riêng trên nhánh nhỏ tại nơi quan sát được, hoặc thiết kế lại điểm chia. Lựa chọn cuối cần xét số điểm nối, không gian và khả năng xác nhận kín sau thi công.

Kiểm kê phụ kiện phối hợp trước khi thi công

Ngoài ngã tư, hồ sơ vật tư có thể cần ống đúng OD, dao cắt phù hợp, kẹp đỡ, nhãn tuyến và đầu chuyển ống–ren tại thiết bị. Nếu có nhánh khác cỡ, bổ sung đầu giảm đã xác nhận. Liệt kê theo từng cổng giúp tránh tình trạng lắp xong tâm chia nhưng thiếu phụ kiện ở điểm cuối. Không thay thế một chi tiết bằng loại có hình dáng gần giống nếu chưa đối chiếu cơ chế, vật liệu và điều kiện sử dụng.

Trước khi cấp lại năng lượng, dọn dụng cụ khỏi vùng máy, kiểm tra bốn nhánh không chạm bộ phận chuyển động và xác nhận nhãn đúng với sơ đồ. Việc nghiệm thu nên có người lắp cùng người vận hành kiểm tra chéo; người vận hành thường phát hiện sớm tuyến ống cản cửa, che đồng hồ hoặc gây khó tiếp cận nút điều khiển.
