Đầu bịt khí nén

Đầu bịt khí nén dùng để làm gì?

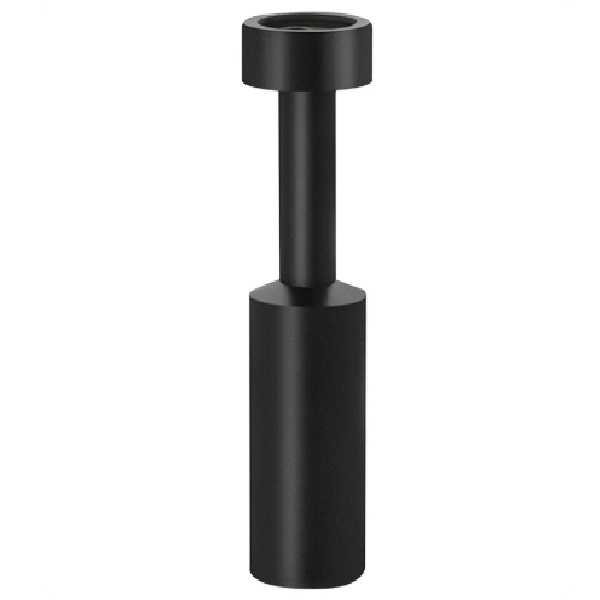

Đầu bịt khí nén dòng PP ( hay còn gọi nút bịt ống khí nén, nút bịt đầu nối khí) là phụ kiện ghim nhanh vào đầu ống để khép một nhánh chưa sử dụng, giữ đầu ống gọn và hạn chế bụi lọt vào. Dãy cỡ 4, 6, 8, 10, 12, 14 và 16 mm đáp ứng từ mạch pilot nhỏ đến tuyến cấp lớn. Việc chọn dựa trên đường kính ngoài của ống, không dựa vào đường kính trong hoặc cỡ ren của thiết bị.

Phụ kiện này thường xuất hiện khi cải tạo máy, thay đồ gá, chừa nhánh mở rộng hoặc tạm tách một thiết bị khỏi mạch. Đầu bịt giúp thao tác nhanh nhưng không có chức năng thay van khóa, thiết bị xả áp hay quy trình cô lập năng lượng. Khi sửa chữa, nguồn khí vẫn phải được khóa và áp dư phải được giải phóng theo quy định an toàn.

Thông tin chung của dòng PP (Đầu bịt khí nén 4mm–16mm/nút bịt ống khí nén, nút bịt đầu nối khí)

Chọn đúng theo đường kính ngoài

Bước quan trọng nhất là xác nhận OD tại đoạn ống còn tròn. Đọc ký hiệu in trên thân và đo bằng thước cặp; với ống cũ nên đo nhiều hướng để phát hiện méo. Không ép đầu bịt nhỏ vào ống lớn, không quấn băng quanh ống nhỏ để bù và không suy ra cỡ từ ren của van. Sai kích thước có thể gây khó cắm, rò hoặc tuột.

Nếu tuyến có đầu giảm, cỡ đầu bịt được xác định theo đoạn ống cuối cùng. Ví dụ, nguồn lớn đi qua đầu giảm rồi kết thúc bằng ống 8 mm thì dùng đầu bịt 8 mm. Cách ghi phiếu rõ tên, cỡ và mã PP giúp kho vật tư cấp đúng hàng.

Toàn bộ cỡ đang sử dụng

• Đầu bịt khí nén 16 mm – mã PP-16; phù hợp tuyến cấp chính, cụm phân phối và đầu chờ lưu lượng lớn.
• Đầu bịt khí nén 14 mm – mã PP-14; phù hợp đường khí công nghiệp ít phổ biến hơn, cần quản lý kích cỡ rõ.
• Đầu bịt khí nén 12 mm – mã PP-12; phù hợp cụm khí công nghiệp, nhánh dự phòng và đường ống cấp cỡ lớn hơn.
• Đầu bịt khí nén 10 mm – mã PP-10; phù hợp đầu chờ trong máy lắp ráp và tuyến cấp khí phụ có lưu lượng khá.
• Đầu bịt khí nén 8 mm – mã PP-8; phù hợp máy tự động, thiết bị đóng gói và nhánh khí cỡ trung bình.
• Đầu bịt khí nén 6 mm – mã PP-6; phù hợp máy đóng gói compact, cơ cấu kẹp và bàn gá.
• Đầu bịt khí nén 4 mm – mã PP-4; phù hợp mạch pilot, bộ gắp linh kiện và thiết bị thử nhỏ.

Khác nhau giữa các nhóm kích thước

Nhóm 4–6 mm

Ưu tiên độ gọn và khả năng đi ống trong tủ máy, mạch pilot, thiết bị compact. Đầu ống nhỏ dễ bị kìm làm bẹp; cần kéo cắt phù hợp và nhãn rõ để không nhầm tuyến tín hiệu.

Nhóm 8–10 mm

Phổ biến ở máy tự động và nhánh khí làm việc cỡ trung bình. Ống có lực hồi rõ hơn, do đó cần đoạn thẳng trước điểm bịt, kẹp đỡ và khoảng thao tác cho vòng nhả.

Nhóm 12–16 mm

Dùng tại cụm công nghiệp hoặc tuyến dự phòng lớn. Trọng lượng, bán kính uốn và khả năng va đập phải được tính từ đầu. Điểm bịt cần giá đỡ chắc, nhãn cảnh báo trạng thái có áp và lịch kiểm tra phù hợp.

Chuẩn bị đầu ống trước khi ghim

Dùng kéo cắt ống để tạo mặt cắt vuông, không làm xước chu vi và không ép bẹp. Nếu ống vừa tháo khỏi fitting, hãy loại bỏ phần từng bị cơ cấu giữ hằn vào. Lau sạch bụi, phoi hoặc dầu bẩn trước khi lắp. Những bước này giúp bề mặt làm kín tiếp xúc đều.

Không bấm vòng nhả trong lúc cắm. Đưa ống hoặc đầu bịt theo đúng trục đến điểm dừng, sau đó kéo nhẹ ngược lại để xác nhận đã giữ chắc. Nếu cảm giác cắm bất thường, không dùng búa hoặc kìm ép; hãy kiểm tra lại cỡ, độ tròn và bề mặt.

Trình tự lắp đặt an toàn

• Khóa nguồn khí và xả hết áp dư trong nhánh.
• Xác nhận đúng OD, chọn đúng mã PP và kiểm tra thân không hư hỏng.
• Cắt mới đầu ống, giữ mặt vuông, tròn và sạch.
• Cắm thẳng đến điểm dừng rồi kéo nhẹ kiểm tra độ giữ.
• Bố trí kẹp để lực của ống không dồn vào điểm ghim.
• Nạp áp từng bước và kiểm tra kín trong trạng thái tĩnh lẫn khi máy chạy.

Cách tháo để không làm hỏng ống

Sau khi xả áp, nhấn đều vòng nhả và giữ ở vị trí đó trong khi kéo ống theo trục. Không lắc ngang hoặc giật mạnh. Trước khi lắp lại, cắt bỏ vùng có dấu răng giữ. Nếu tiếp tục dùng phần đã xước, rò có thể xuất hiện dù cỡ phụ kiện đúng.

Bố trí đầu chờ trên máy

Đặt đầu chờ ở nơi nhìn thấy, không nằm trong hành trình cơ cấu, cửa tủ hoặc lối vận chuyển. Chừa đủ khoảng để tay nhấn vòng nhả. Với ống lớn, kẹp đỡ phải chịu trọng lượng của tuyến; đầu bịt chỉ đảm nhiệm khép và giữ đầu ống.

Mỗi đầu chờ nên có nhãn gồm nguồn, thiết bị dự kiến, cỡ ống, ngày bịt và trạng thái có áp. Khi sơ đồ thay đổi, cập nhật ngay. Nhãn tốt giúp người bảo trì không cắt nhầm, mở nhầm hoặc coi một nhánh có áp là ống bỏ.

Kiểm tra kín sau khi lắp

Nạp khí có kiểm soát, lắng nghe tiếng xì và quan sát mức áp. Dung dịch kiểm tra phù hợp có thể giúp xác định bọt khí tại điểm ghim. Nếu phát hiện rò, xả áp rồi kiểm tra cỡ, mặt cắt, độ sâu cắm và lực ngang; không xoay hoặc ấn phụ kiện khi còn áp.

Nên kiểm tra thêm khi máy hoạt động, vì rung và chuyển động bó ống có thể tạo tải mà trạng thái tĩnh không bộc lộ. Một đầu chờ ít sử dụng vẫn cần theo dõi định kỳ vì bụi, va chạm và lão hóa ống vẫn xảy ra.

Lỗi thường gặp và cách phòng tránh

• Dùng đầu bịt ống để đóng trực tiếp cổng ren.
• Chọn theo đường kính trong thay vì OD.
• Cắt bằng kìm làm đầu ống bẹp hoặc xiên.
• Tái dùng vùng ống đã bị hằn sâu.
• Để bó ống kéo nghiêng thân nhựa.
• Tháo khi còn áp hoặc không kiểm soát chuyển động của cơ cấu.
• Không ghi nhãn nên nhầm đầu chờ với ống bỏ.

Phối hợp với các phụ kiện khác

Khi mở lại nhánh, có thể dùng đầu nối nhanh khí nén để nối với thiết bị, đầu nối nhanh khí nén thẳng để nối dài và ống hơi khí nén đúng OD để thay đoạn hỏng. Trường hợp cần chuyển cỡ nên dùng đầu giảm phù hợp. Nếu môi trường đòi hỏi vật liệu khác, tham khảo đầu nối nhanh inox và xác nhận điều kiện kỹ thuật.

Lập danh sách vật tư và phụ tùng dự phòng

Liệt kê từng điểm chờ theo cỡ, số lượng, vị trí máy và tần suất tháo lắp. Tách riêng 12, 14 và 16 mm vì hình dáng có thể gần nhau khi nhìn nhanh. Đầu bịt dự phòng nên được bảo quản sạch, tránh nắng, nhiệt và dầu bẩn. Một bảng theo dõi đơn giản giúp bổ sung đúng cỡ trước kỳ cải tạo.

Khi mua cho nhiều máy, nên gửi ảnh tổng thể, ảnh đầu ống, số đo OD và số lượng theo từng cỡ. Không gộp chung thành “đầu bịt lớn” hoặc “đầu bịt nhỏ”. Tên đầy đủ cùng mã hàng giúp xác nhận chéo giữa kỹ thuật, mua hàng và kho.

Quản lý đầu chờ trong quá trình cải tạo máy

Trước khi tháo một cơ cấu, chụp ảnh vị trí, ghi số tuyến và đánh dấu đầu ống. Sau khi bịt, cập nhật sơ đồ với trạng thái tạm ngừng hoặc dự phòng. Nếu nhánh vẫn thông với nguồn, nhãn phải thể hiện rõ có áp; không để người vận hành hiểu nhầm rằng đó là đoạn ống đã loại bỏ.

Khi dự án kéo dài qua nhiều ca, giao nhận cần ghi số lượng đầu chờ theo từng cỡ và khu vực. Người mở lại nhánh phải xác nhận nguồn, xả áp, kiểm tra đầu ống rồi mới tháo đầu bịt. Quy trình nhất quán giúp tránh nối nhầm cơ cấu và giảm thời gian dò đường khí.

Phân biệt đầu bịt ống và các giải pháp đóng kín khác

Đầu bịt dòng PP ghim vào ống; nút bịt ren lắp vào cổng ren; van khóa cho phép cô lập hoặc mở lại dòng theo thao tác chủ động. Ba loại có mục đích gần nhau nhưng không hoán đổi tùy ý. Chọn sai bề mặt lắp có thể làm hỏng ren, biến dạng ống hoặc tạo kết nối không an toàn.

Nếu cần đóng đầu trong thời gian dài ở vị trí thường xuyên chịu va đập, nên đánh giá lại cách bố trí hoặc bổ sung bảo vệ cơ học. Nếu cần thao tác đóng mở thường xuyên, van phù hợp có thể hợp lý hơn việc tháo lắp đầu bịt nhiều lần. Quyết định nên dựa trên tần suất sử dụng và yêu cầu cô lập của máy.

Kiểm tra định kỳ theo mức độ sử dụng

Máy rung mạnh, làm việc liên tục hoặc có nhiều lần thay đồ gá cần chu kỳ kiểm tra ngắn hơn. Nội dung gồm tình trạng nhãn, độ chắc của kẹp, vết xước trên ống, độ lệch của thân và dấu hiệu rò. Đầu chờ ít dùng vẫn phải được xem xét vì lão hóa và va chạm không phụ thuộc số lần mở.

Khi phát hiện cùng một điểm rò lặp lại, không chỉ thay đầu bịt. Hãy xem đầu ống có bị kéo ngang, kẹp có quá xa, bán kính uốn có quá nhỏ hoặc môi trường có làm vật liệu suy giảm không. Xử lý nguyên nhân bố trí giúp tránh tái diễn.
