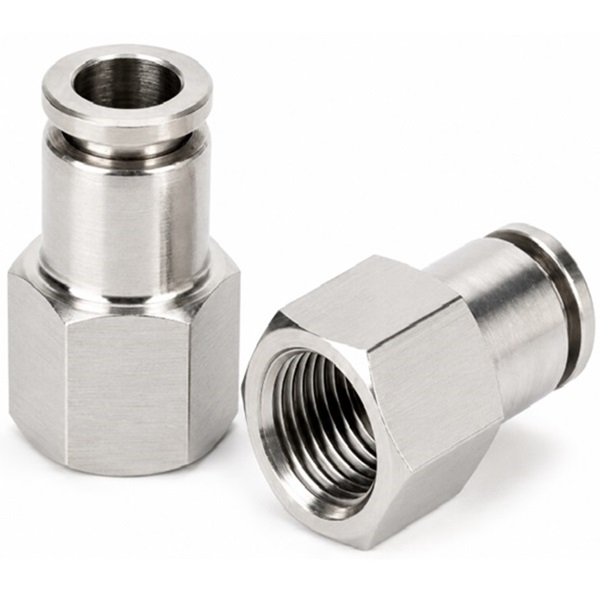

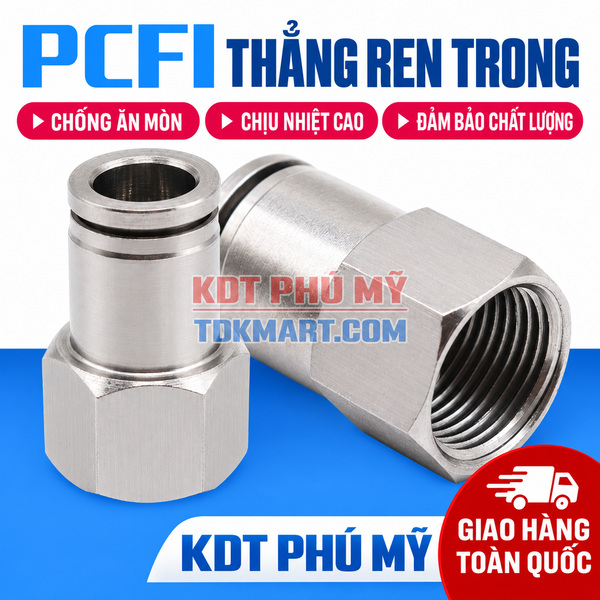

Đầu nối nhanh khí nén Inox 304 thẳng ren trong

Đầu nối nhanh khí nén Inox 304 thẳng ren trong dùng để chuyển tiếp từ ống khí sang đầu ren trong của van, bộ chia hoặc thiết bị công nghiệp. Dải lựa chọn gồm ống OD 4, 6, 8, 10, 12 mm kết hợp ren trong 1/8, 1/4, 3/8 và 1/2.

Xem thêm hệ sản phẩm đầu nối nhanh khí nén Inox 304 và nhóm tổng hợp đầu nối nhanh Inox. Có thể đối chiếu đầu nối nhanh Inox 304 thẳng 2 đầu ghim ống, đầu nối nhanh Inox 304 thẳng ren trong hoặc đầu nối nhanh khí nén.

Đặc điểm nhận dạng và công dụng

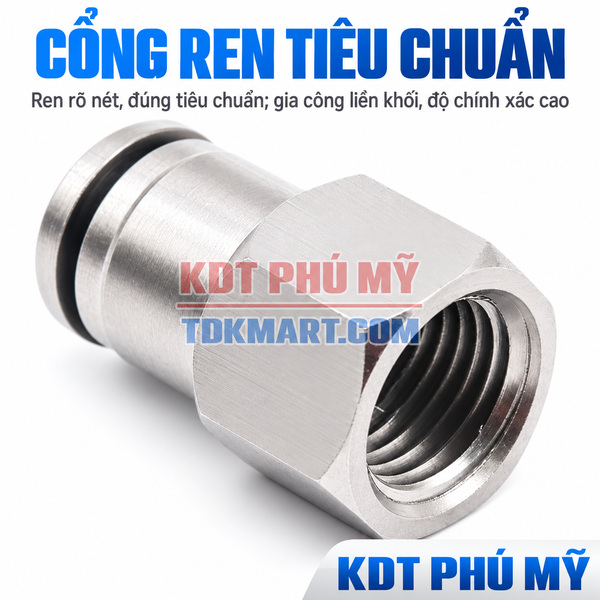

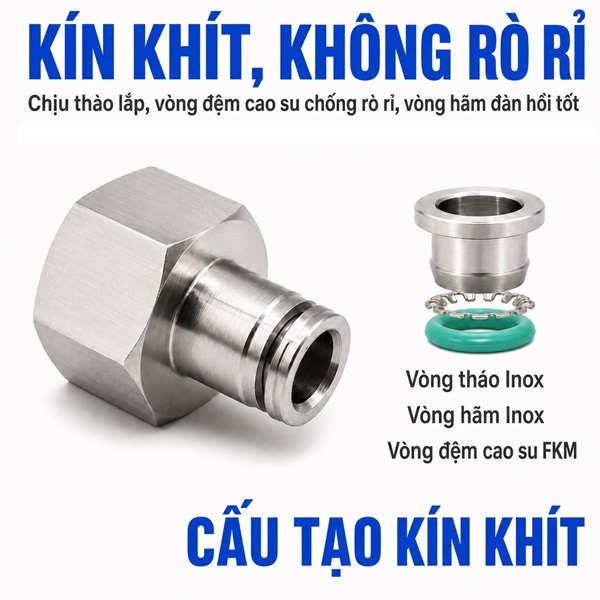

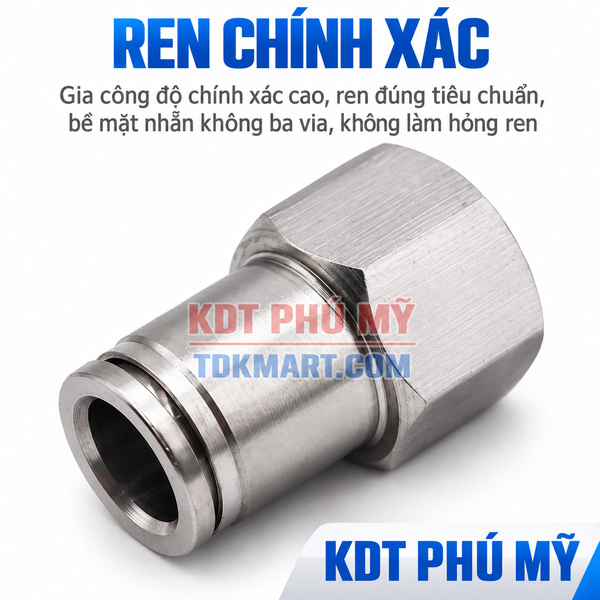

Một phía dùng vòng nhả, phe giữ và gioăng để cắm ống nhanh; phía còn lại là ren trong nhận đầu ren ngoài tương thích. Thân dạng thẳng tạo đường đi đồng trục, phù hợp điểm lắp không cần đổi hướng. Cần phân biệt cơ cấu ghim nhanh với loại ghim ống và loại ghim ống.

Inox 304 được lựa chọn nhờ độ bền, khả năng chống oxy hóa trong nhiều môi trường công nghiệp và bề mặt dễ vệ sinh. Tuy vậy, độ phù hợp của cả cụm còn phụ thuộc vào ống, bộ phận làm kín, chuẩn ren, lưu chất, nhiệt độ và áp suất. Thông số làm việc phải lấy theo chi tiết có giới hạn thấp nhất.

Dải kích thước đang có

OD ống	Ren trong có thể chọn

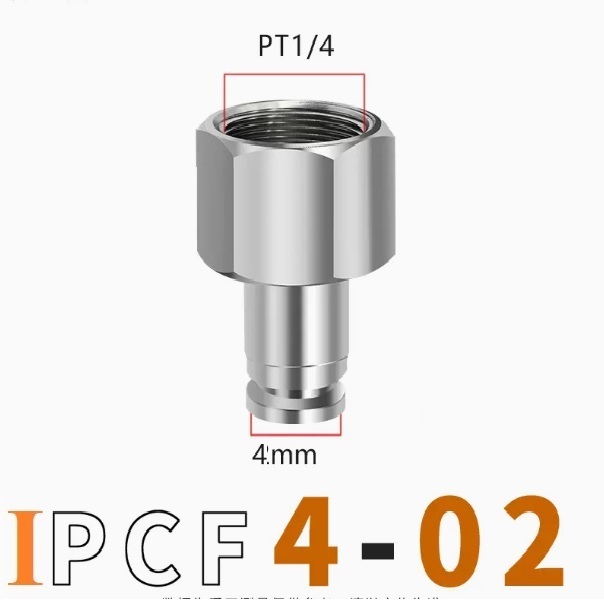

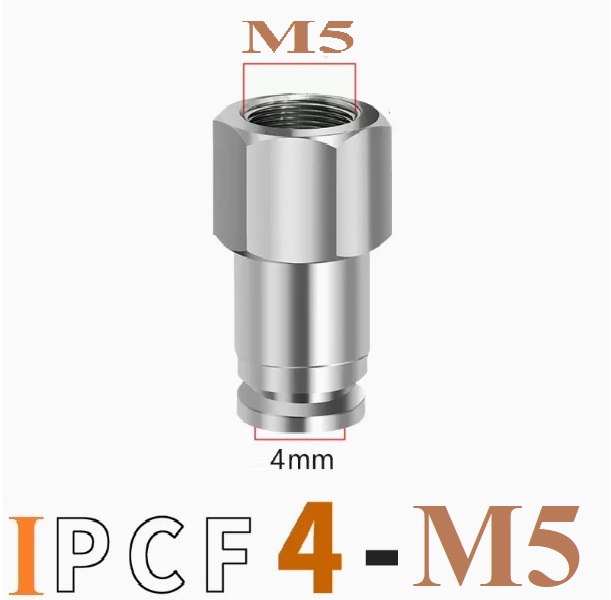

4 mm	1/8, 1/4

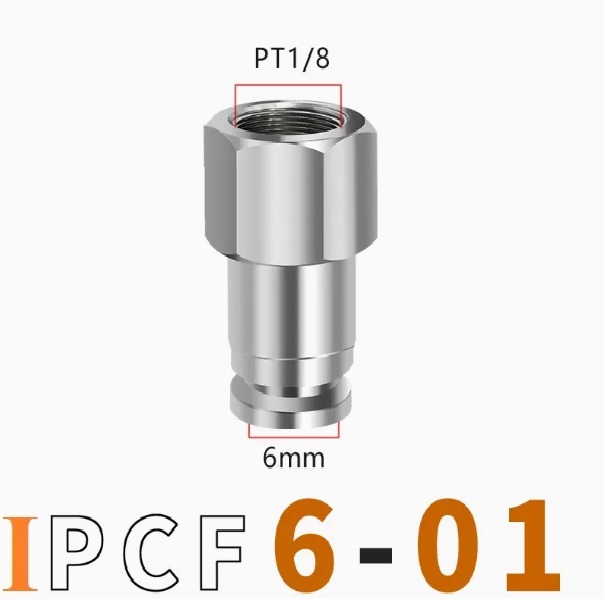

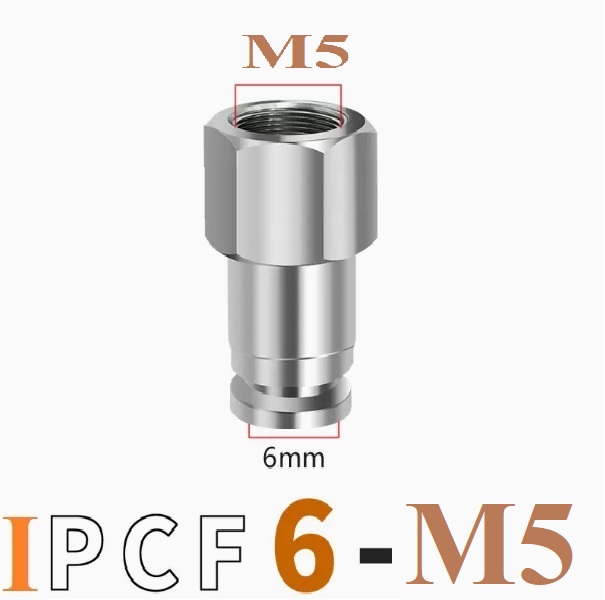

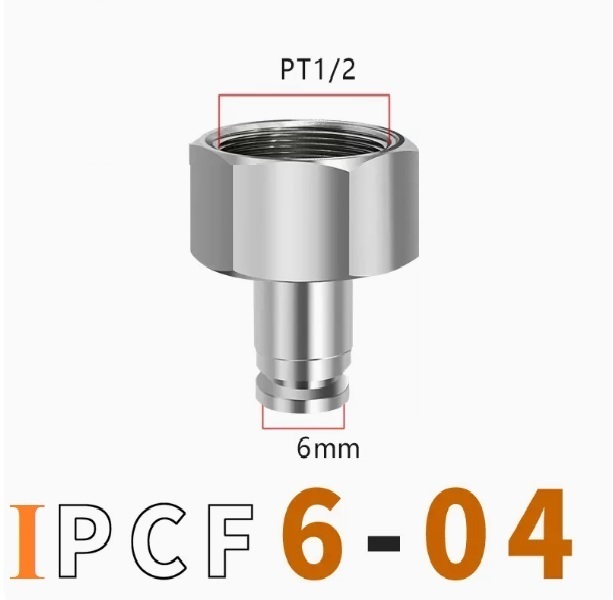

6 mm	1/8, 1/4, 3/8, 1/2

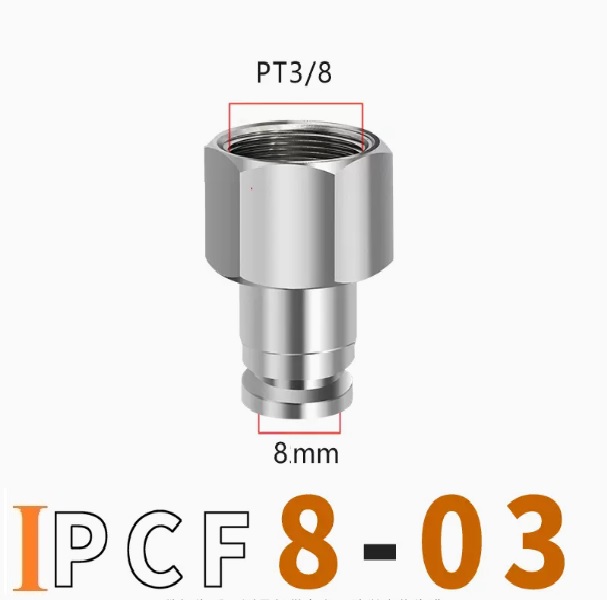

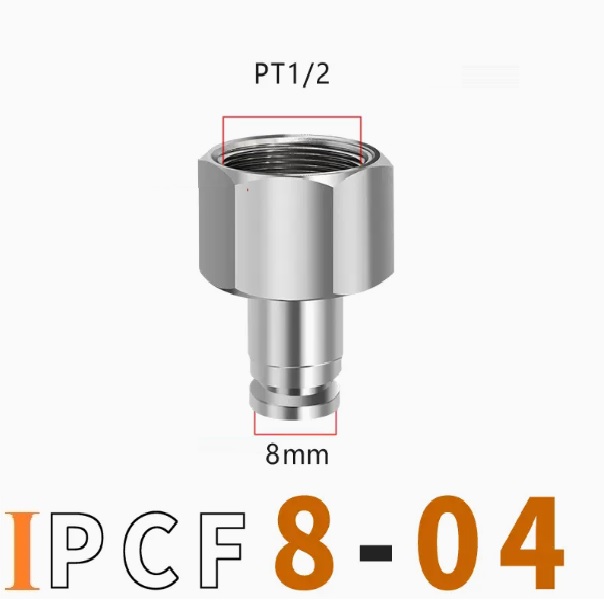

8 mm	1/8, 1/4, 3/8, 1/2

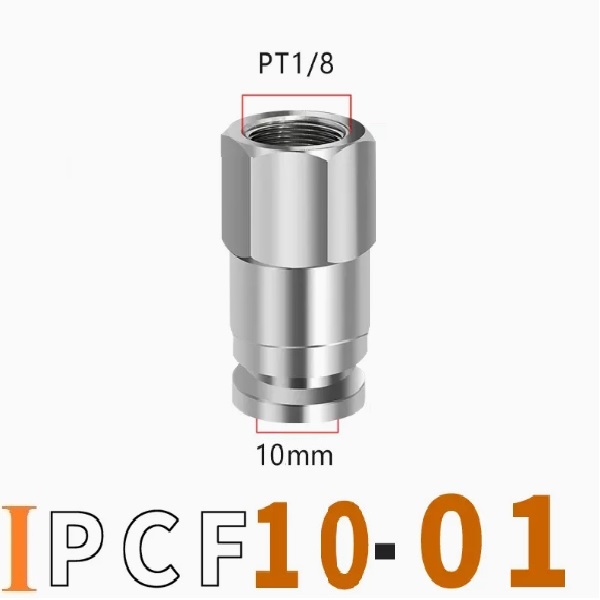

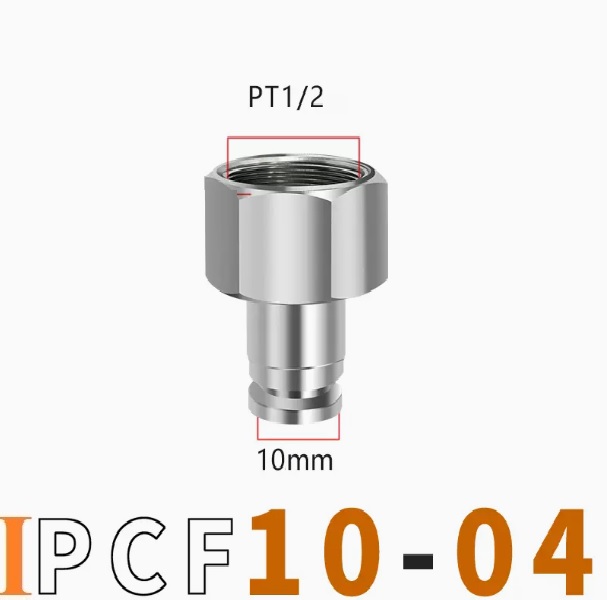

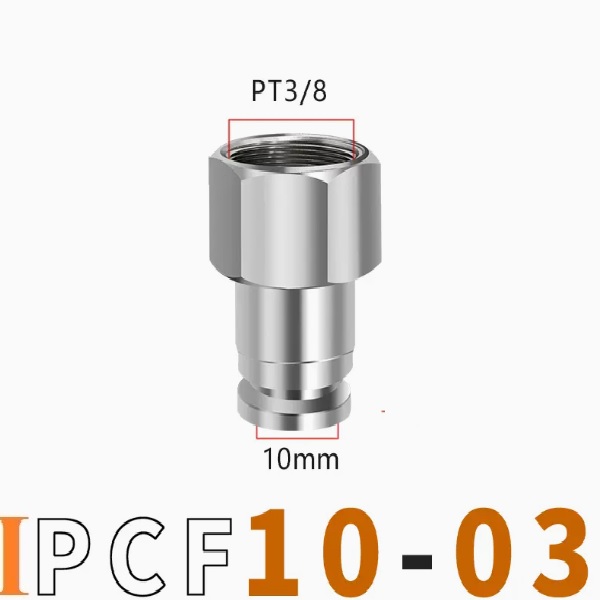

10 mm	1/8, 1/4, 3/8, 1/2

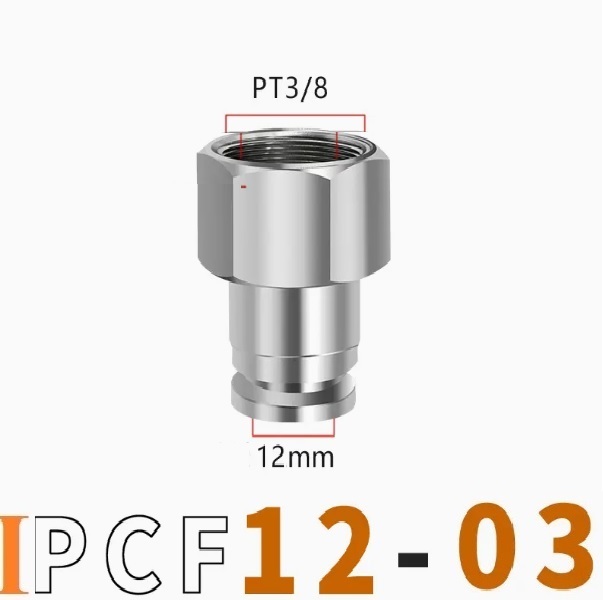

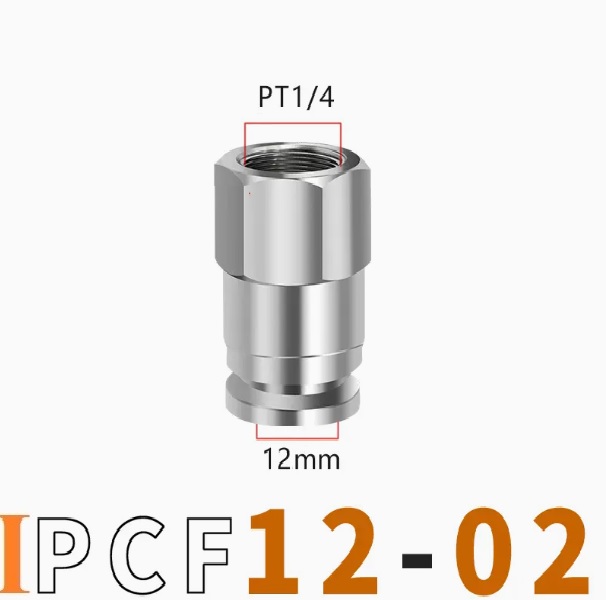

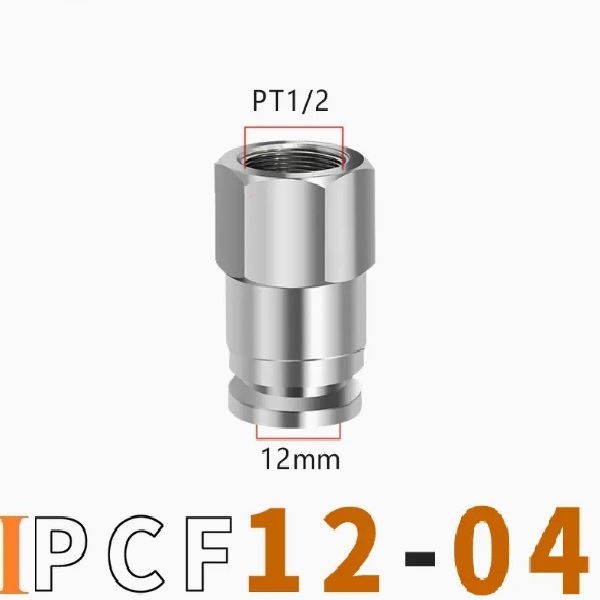

12 mm	1/8, 1/4, 3/8, 1/2

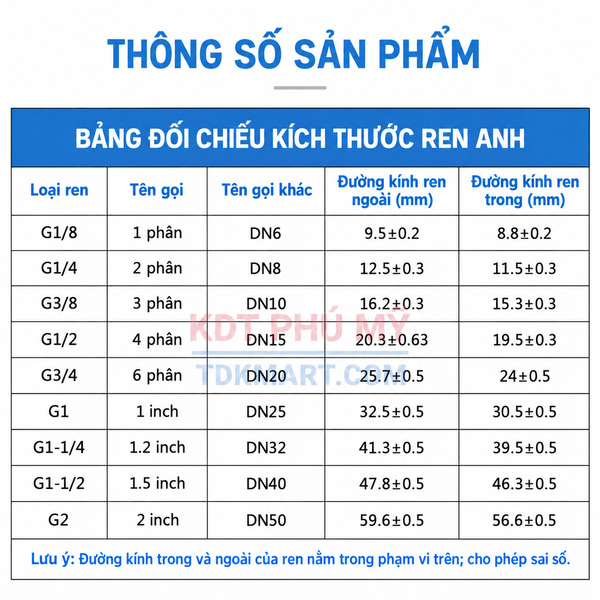

OD là đường kính ngoài của ống. Ký hiệu ren chỉ là cỡ danh nghĩa; phải xác nhận thêm chuẩn, bước ren và dạng côn hoặc thẳng. Không dùng số đo gần đúng của đỉnh ren để thay cho dưỡng ren.

Chọn đúng theo bốn bước

Đo đường kính ngoài ống bằng thước cặp và kiểm tra độ tròn, độ cứng, bề mặt.
Xác định cổng đối ứng là ren trong, ghi rõ cỡ và chuẩn ren.
Đối chiếu lưu chất, nhiệt độ, áp suất với toàn bộ cấu hình ống và làm kín.
Kiểm tra không gian thao tác, bán kính uốn ống và vị trí kẹp đỡ tuyến ống.

Chọn theo đường kính ống

Ống 4–6 mm

Phù hợp nhánh điều khiển nhỏ, cảm biến khí, van mini và tủ máy gọn. Khi lắp cần cắt ống thật vuông, hạn chế uốn sát đầu siết và kiểm soát lực tại ren 1/8 hoặc 1/4.

Ống 8–10 mm

Đây là dải thường gặp ở cụm máy tự động, xy lanh và đường cấp khí cỡ trung bình. Nên chọn ren tương xứng với cổng thiết bị sẵn có, không tăng cỡ ren chỉ vì cho rằng cổng lớn luôn cho lưu lượng lớn hơn.

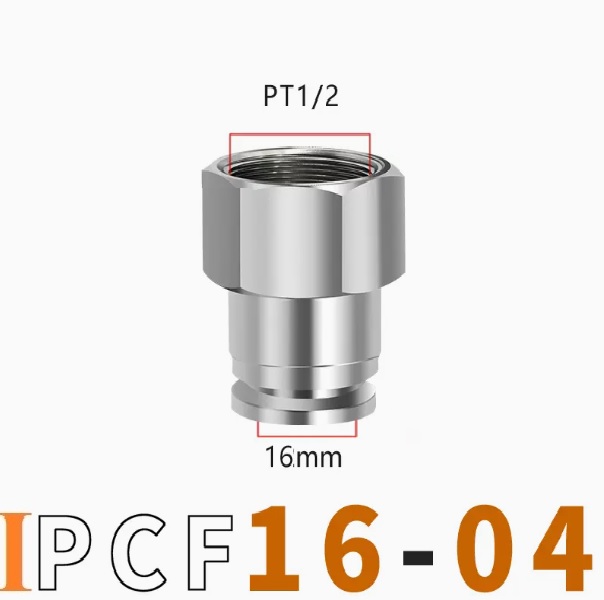

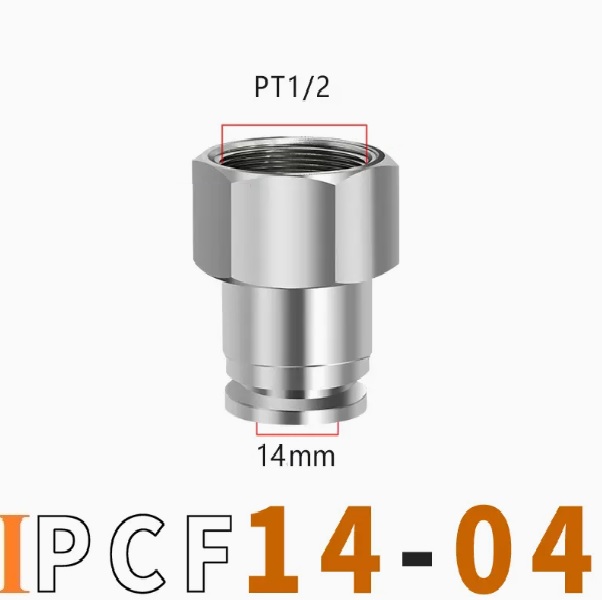

Ống 12–16 mm

Phù hợp tuyến khí có nhu cầu lưu lượng lớn hơn. Khối lượng và độ cứng của ống tăng, vì vậy cần kẹp đỡ gần điểm nối để lực uốn và rung không truyền vào thân phụ kiện.

Chọn theo cỡ ren

Cỡ ren	Gợi ý kiểm tra
1/8	Thường dùng cho thiết bị nhỏ; kiểm tra bước ren
1/4	Phổ biến ở nhiều van và xy lanh; xác nhận chuẩn
3/8	Dùng cho cổng trung bình; kiểm tra không gian lắp
1/2	Thân cổng lớn; cần kẹp đỡ tốt cho ống lớn

Hướng dẫn lắp đặt an toàn

Cô lập nguồn khí và xả áp hoàn toàn trước khi thao tác. Làm sạch đầu ren trong đối ứng, kiểm tra ren không dập và cắt ống vuông. Lắp phía ren trong trước, sau đó đẩy ống qua gioăng đến hết chiều sâu. Không để băng tan hoặc keo thừa lọt vào đường khí.

Khi cấp áp, tăng từ từ và kiểm tra cả phía ghim ống lẫn phía ren. Nếu có rò, dừng hệ thống, xả áp rồi kiểm tra lại cỡ ống, vết xước, chiều sâu cắm, gioăng và chuẩn ren. Không ấn vòng nhả hoặc rút ống khi hệ thống còn áp.

So sánh với các kiểu nối gần

Kiểu	Nên dùng khi
Ghim ống – ren trong	Cần mối giữ cơ khí chắc từ ống vào đầu ren ngoài
Ghim ống – ren trong	Ưu tiên tháo lắp ống nhanh
Hạt bắp – ren trong	Ống và điều kiện làm việc phù hợp cơ cấu ferrule
2 đầu ghim ống	Nối thẳng hai đoạn ống
Co ren trong	Cần đổi hướng 90° ngay tại cổng

Toàn bộ lựa chọn theo thứ tự kích thước

Kiểm tra định kỳ

Quan sát rò rỉ, vết xước, biến dạng ống và dấu hiệu lỏng do rung. Không tháo hoặc siết bổ sung khi còn áp. Khi thay ống, cắt bỏ đoạn đã bị kẹp nếu bề mặt không còn tròn đều. Làm sạch Inox 304 bằng vật liệu không gây nhiễm sắt và đánh giá vật liệu khác nếu môi trường có chloride cao hoặc hóa chất mạnh.

Giải đáp trước khi chọn

Có thể chọn theo đường kính trong của ống không?

Không. Cỡ 4–16 mm trong nhóm này là đường kính ngoài của ống.

Ren cùng cỡ có chắc chắn lắp được với nhau không?

Chưa chắc. Hai ren phải tương thích về chuẩn, bước, biên dạng và kiểu côn hoặc thẳng.

Có thể dùng cho nước hoặc dầu không?

Cần kiểm tra toàn bộ cấu hình, đặc biệt là ống, bộ phận làm kín, áp suất, nhiệt độ và tính tương thích hóa học; không chỉ xét riêng thân Inox 304.

Cần ghi gì khi yêu cầu báo giá?

Nên ghi đủ OD ống, cỡ ren trong, chuẩn ren, vật liệu Inox 304, lưu chất, áp suất và nhiệt độ thực tế.

Gợi ý hoàn thiện cụm khí nén

Nếu tuyến ống tiếp tục đi thẳng sang một ống khác, xem đầu nối Inox 304 hai đầu ghim ống. Khi cần đổi hướng, tham khảo co nối Inox ren trong; khi cần chia nhánh, xem đầu nối chữ T Inox 304. Những nhóm này giúp giữ cùng ngôn ngữ kích thước OD ống và giảm số đầu chuyển trung gian.

Nguyên tắc nghiệm thu mối nối

Một mối nối đạt yêu cầu cần đúng cỡ, đúng chuẩn ren, ống không bị kéo lệch, thân không chịu mô-men từ tuyến ống và không có dấu hiệu rò khi thử ở điều kiện vận hành đã xác định. Hồ sơ bảo trì nên ghi vị trí, cỡ ống, cỡ ren và ngày kiểm tra để việc thay thế sau này nhanh và chính xác.

Nguyên tắc nghiệm thu mối nối
