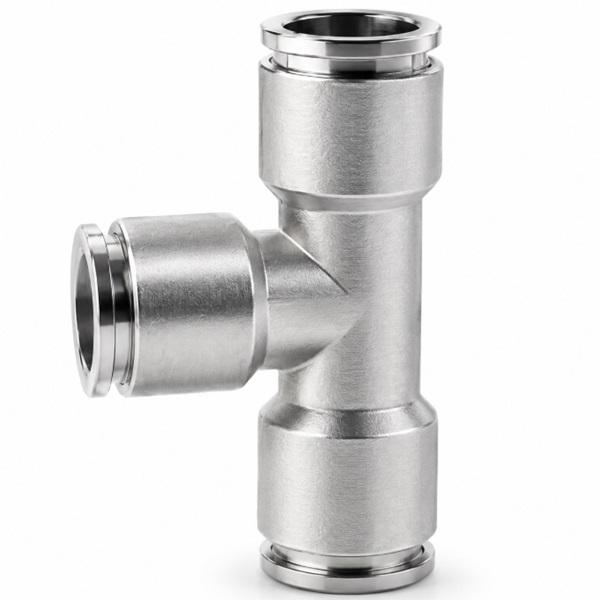

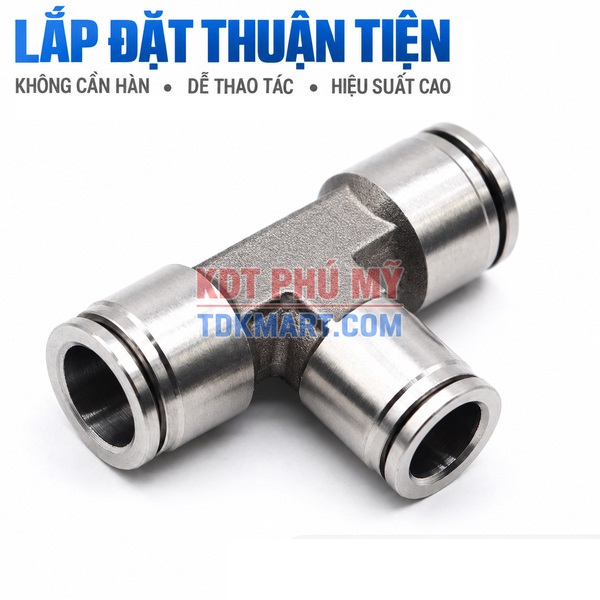

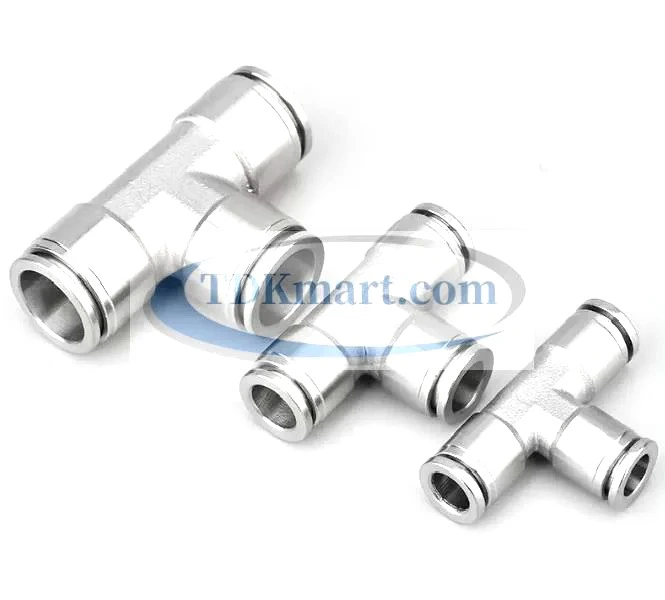

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống

Đầu nối nhanh khí nén chữ T Inox 304 3 đầu ghim ống dùng tạo một nút chia ba hướng với ba đoạn ống có cùng đường kính ngoài. Dải nội dung cần chuẩn bị gồm 4, 6, 8, 10, 12, 14 và 16 mm với mã hàng PEI tương ứng. URL mẹ đang chưa gắn sản phẩm con, vì vậy không chèn đường dẫn con chưa được xác nhận.

Chữ T ba đầu ghim giải quyết công việc gì?

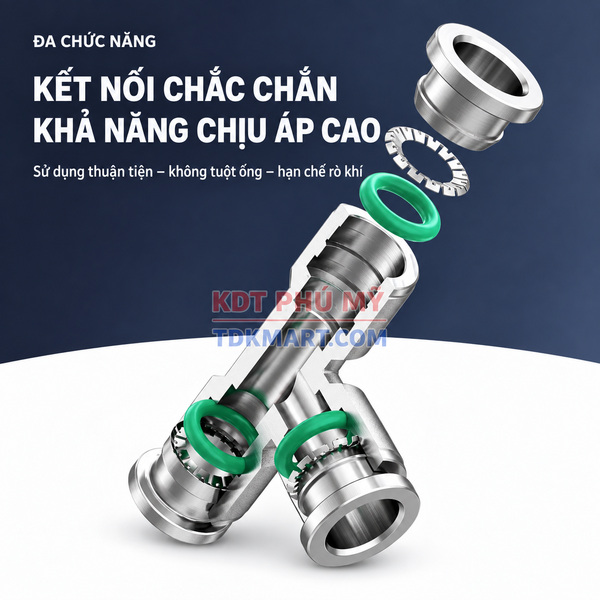

Cấu hình có thể tách một tuyến thành hai nhánh hoặc gom hai nhánh về một hướng, tùy sơ đồ dòng khí và cách bố trí. Cả ba miệng đều dùng cơ chế ghim nhanh, thuận tiện ở nơi cần tháo ống khi bảo trì. Thân Inox 304 là dữ kiện vật liệu được nhà bán hàng công bố; khả năng tương thích tổng thể vẫn phụ thuộc thêm vào ống, bộ phận làm kín và môi trường sử dụng.

Khác với chữ T có ren, sản phẩm này không đấu trực tiếp vào cổng van hay xi lanh. Khác với chữ T giảm, cả ba đầu phải cùng OD. Khác với chữ Y, ba hướng tạo bố cục chữ T rõ ràng, vì vậy cần kiểm tra góc thoát ống và lực kéo từ hai nhánh đối diện.

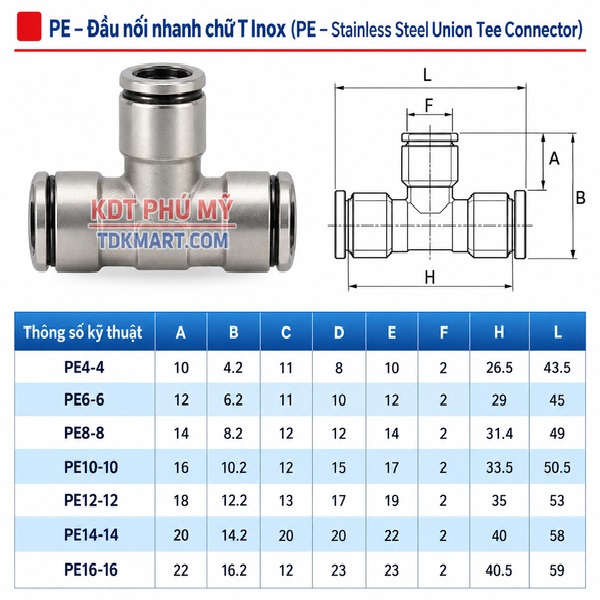

Bảng chọn nhanh 7 cấu hình theo danh sách đầu vào

Những gợi ý trên mô tả bối cảnh lựa chọn, không phải cam kết lưu lượng. Người thiết kế cần xác định nhu cầu tiêu thụ, chiều dài ống, sụt áp cho phép và điều kiện của thiết bị trước khi chốt kích thước.

Chọn theo OD, không chọn theo cảm giác cắm

Kích thước 4–16 mm trong nhóm này là đường kính ngoài của ống. Đo trên phần ống còn tròn bằng thước phù hợp, tránh đoạn đã bị kẹp, phồng hoặc oval. Ống hệ inch gần với hệ mm không được coi là tương đương; sai lệch nhỏ có thể ảnh hưởng đến vị trí tiếp xúc với gioăng và phe giữ.

Ba câu hỏi loại trừ nhanh

• Ba đoạn ống có cùng OD hay không? Nếu không, chuyển sang chữ T giảm.
• Vị trí cần ghim ống hay cần một cổng ren? Nếu có cổng ren, xác định chuẩn ren rồi chọn cấu hình kết hợp.
• Đường ống cần ba hướng hay bốn hướng? Nếu cần bốn, chọn ngã tư thay vì ghép nhiều chữ T.

Nhìn theo nhiệm vụ của từng dải kích thước

Cỡ 4 và 6 mm thường đáng cân nhắc ở mạch pilot, tín hiệu và vùng máy nhỏ. Cỡ 8 và 10 mm thường thuận lợi cho điểm chia cục bộ hoặc tuyến cỡ trung cần cân đối không gian. Cỡ 12 mm có thể xuất hiện trước cụm van; 14 mm phù hợp khi hệ thống hiện hữu đã dùng OD này; 16 mm dành cho bố cục ống lớn hơn. Đây là hướng sàng lọc ban đầu, không thay phép tính kỹ thuật.

Vì sao không nên luôn chọn size lớn nhất?

Ống lớn hơn chiếm nhiều không gian uốn, tăng tải lên điểm ghim và có thể làm việc đi ống khó hơn. Nếu thiết bị chỉ dùng nhánh nhỏ, một nút chia quá lớn còn buộc phải dùng thêm nhiều đầu giảm. Chọn đồng bộ theo bản vẽ giúp giảm số mối nối và làm công tác bảo trì rõ ràng hơn.

Bố trí nút chia để dễ tháo và ít chịu lực

Nên đặt thân chữ T ở vị trí nhìn thấy, có đủ chỗ ấn vòng nhả và không bị che bởi dây điện, tấm chắn hoặc kết cấu máy. Ba ống phải đi ra theo hướng tự nhiên; không kéo căng, bẻ gấp hoặc dùng thân nối để giữ trọng lượng của bó ống. Kẹp đỡ nên nhận lực từ ống trước khi lực truyền đến miệng ghim.

Trong vùng rung, hãy kiểm tra chuyển động tương đối giữa ống và thân nối khi máy chạy. Nếu thân chữ T lắc theo bó ống, cần điều chỉnh điểm kẹp hoặc chiều dài đoạn mềm. Khi hai nhánh cần góc tách mềm hơn, có thể đối chiếu đầu nối nhanh chữ Y Inox 304.

Trình tự lắp giúp khoanh vùng lỗi

• Cô lập nguồn khí, xả áp và xác nhận an toàn trước khi thao tác.
• Đối chiếu mã, OD và vật liệu của ba ống; không trộn ống khác hệ kích thước.
• Dùng dụng cụ cắt ống để tạo ba mặt cắt vuông, sạch và không bị bóp méo.
• Ghim từng ống thẳng trục đến hết hành trình; kéo nhẹ để xác nhận đã giữ.
• Cố định ống, cấp lại khí theo quy trình của máy rồi kiểm tra riêng từng miệng.

Xử lý khi phát hiện rò

Không xoay, đẩy hoặc kéo ống khi hệ thống còn áp. Sau khi cô lập và xả áp, tháo đúng thao tác nhấn vòng nhả, kiểm tra vết xước, độ tròn và mặt cắt. Cắt bỏ đoạn lỗi nếu chiều dài cho phép; nếu cơ cấu giữ hoặc thân nối bất thường, thay đúng mã thay vì tự tháo rời.

So sánh với các cấu hình gần nhất

Cách phân cỡ để hạn chế trùng vật tư

Trong kho bảo trì, nên tách khay theo OD và dán đúng mã hàng PEI. Đặc biệt cần phân biệt 6 mm với 1/4 inch, 10 mm với cỡ inch gần tương đương, và 14 mm với ống đã bị biến dạng. Một mẫu ống chuẩn đặt cạnh khay hỗ trợ kiểm tra nhanh nhưng thước đo vẫn là căn cứ chính.

Bộ thông tin nên gửi khi cần xác nhận

• Ảnh tổng thể vị trí đặt nút chia và ảnh cận cảnh đầu nối cũ.
• OD, vật liệu và nhãn của cả ba đoạn ống.
• Hướng dòng dự kiến, chiều dài các nhánh và thiết bị được cấp khí.
• Điều kiện vận hành do đơn vị sử dụng xác định.
• Yêu cầu tháo bảo trì, mức rung và khoảng trống quanh đầu nối.

Kiểm tra từng cấu hình trước khi mua

Mỗi size có một câu hỏi riêng. Cỡ 4 mm có thực sự chỉ phục vụ mạch nhỏ? Cỡ 6 mm có đủ khoảng thao tác trong tủ? Cỡ 8 mm đặt gần cơ cấu nào? Cỡ 10 mm có cân bằng với 8 và 12 mm? Cỡ 12 mm có nằm trước cụm van? Cỡ 14 mm có đúng hệ ống sẵn có? Cỡ 16 mm đã có kẹp đỡ phù hợp chưa?

Các câu hỏi thường gặp

Ba đầu có thể dùng ba size khác nhau không?

Không với cấu hình bằng nhau này. Hãy chọn chữ T giảm đúng tổ hợp nếu một đầu khác cỡ.

Có cổng ren trên thân không?

Không. Cả ba đầu đều là cổng ghim ống.

Có thể ghép hai chữ T để tạo bốn nhánh không?

Có thể tạo được về hình học nhưng tăng mối nối và chưa chắc tối ưu. Nên xem ngã tư bốn đầu ghim và đánh giá nhu cầu từng nhánh.

Inox 304 có quyết định toàn bộ khả năng tương thích không?

Không. Cần xem cả chi tiết làm kín, cơ cấu giữ, vật liệu ống và môi trường thực tế.

Size nào tốt nhất?

Không có size tốt nhất cho mọi hệ thống. Size đúng là size khớp OD ống và đáp ứng thiết kế của máy.

Khi nào cần thay ống thay vì lắp lại?

Khi đầu ống trầy, oval, chai cứng, nứt, có dấu hằn sâu hoặc không còn đủ chiều dài sau khi cắt bỏ đoạn lỗi.

Nếu chưa xác định kiểu nối, bắt đầu từ nhóm đầu nối nhanh khí nén Inox 304; nếu đã chắc chắn cần ba đầu ghim bằng nhau, dùng bảng size ở trên để đi thẳng đến cấu hình cần kiểm tra.

Rà soát sau một chu kỳ vận hành

Sau khi máy đã chạy đủ để bộc lộ rung và thay đổi nhiệt độ thông thường, quan sát lại ba nhánh. Tìm dấu trượt, cọ xát, gập, chuyển động của thân và tiếng rò. Việc kiểm tra sớm giúp phát hiện lỗi bố trí trước khi đầu ống bị mài mòn. Lịch kiểm tra tiếp theo nên theo quy trình bảo trì của thiết bị, không áp một khoảng thời gian chung cho mọi môi trường.

Bảy kịch bản lựa chọn cần phân biệt

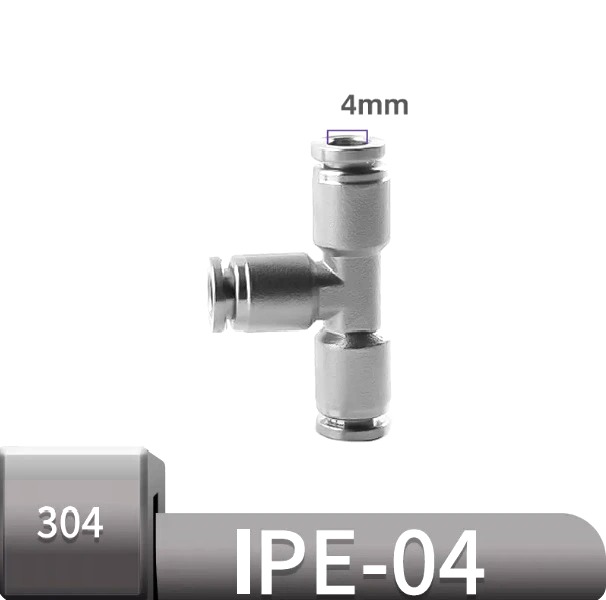

Kịch bản cho ống 4 mm – PEI-4

PEI-4 hướng đến mạch pilot, tín hiệu khí hoặc thiết bị mini, nơi ống OD 4 mm cần chia thành hai hướng trong phạm vi hẹp. Cỡ nhỏ không đồng nghĩa có thể bỏ qua việc đỡ ống và chuẩn bị đầu cắt. Trường hợp không phù hợp điển hình là làm tuyến nguồn chung cho nhiều nhánh. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Ống 4 mm nhẹ nhưng rất dễ bị kéo căng khi bó chung với dây khác. PEI-4 nên có điểm neo riêng, tránh để thao tác mở tủ hay rút giắc điện kéo theo tuyến pilot. Nhãn nhỏ ở hai nhánh giúp phân biệt chức năng trong không gian dày đặc.

Kịch bản cho ống 6 mm – PEI-6

Với PEI-6, ưu tiên thường là bố trí gọn trong tủ hoặc cụm điều khiển hơn là tạo một tuyến cấp chính. Ba cổng cùng nhận ống OD 6 mm, thích hợp cho các nhánh nhỏ đã được kỹ sư xác định đủ khả năng phục vụ. Trường hợp không phù hợp điển hình là cấp khí xa cho cơ cấu có nhu cầu cao. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Trong tủ điều khiển, luồng khí 6 mm thường đi cạnh dây điện và thiết bị chỉnh. Tách lộ trình, dùng máng hoặc kẹp thích hợp và chừa vùng nhìn thấy giúp phát hiện ống gập. Không để chữ T che núm chỉnh, đèn báo hay ký hiệu cổng van.

Kịch bản cho ống 8 mm – PEI-8

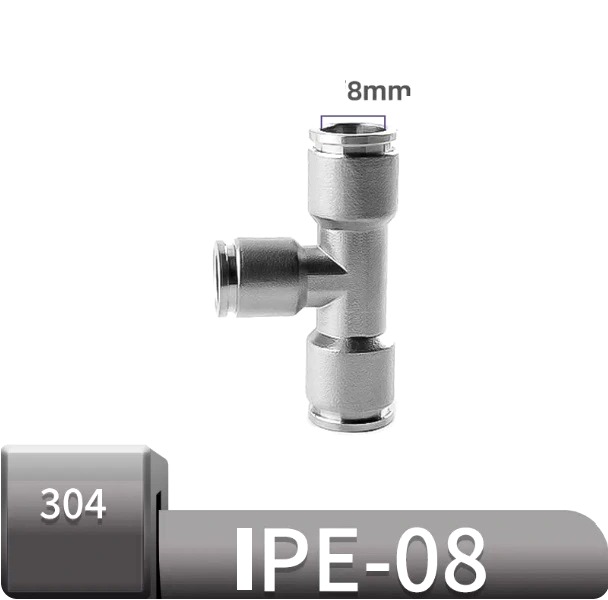

PEI-8 phát huy tốt ở điểm chia cục bộ gần xi lanh, van hoặc đồ gá, nơi ba ống 8 mm cần tách theo hình chữ T và kỹ thuật viên cần tháo nhanh khi bảo trì. Trường hợp không phù hợp điển hình là đường phân phối chính cần dự phòng lưu lượng lớn. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Điểm chia 8 mm gần cơ cấu nên được đặt ngoài quỹ đạo chuyển động của xi lanh, tay gắp hoặc cửa che. Khoảng cách ngắn không có nghĩa có thể để ống chạm chi tiết chuyển động; mài mòn từ cọ xát có thể xuất hiện trước khi nhìn thấy rò.

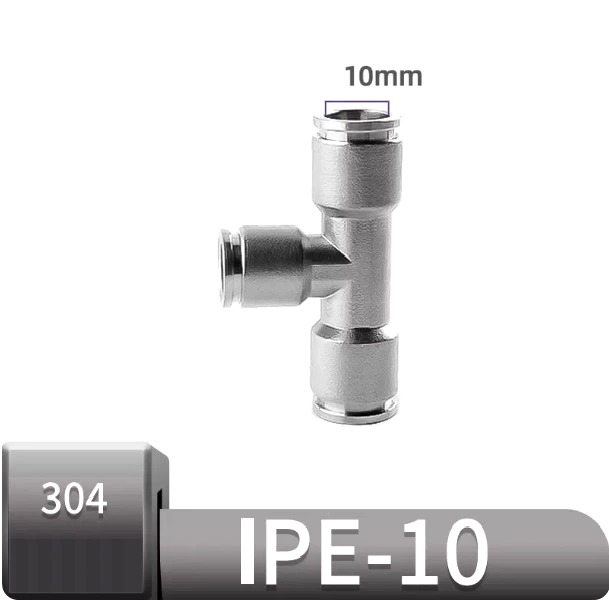

Kịch bản cho ống 10 mm – PEI-10

Cấu hình 10 mm thường được cân nhắc khi 8 mm có thể hạn chế khả năng cấp khí nhưng 12 mm làm cụm ống cồng kềnh. Quyết định đúng vẫn phải dựa trên yêu cầu của máy, không suy ra lưu lượng chỉ từ đường kính danh nghĩa. Trường hợp không phù hợp điển hình là tuyến chính dài có nhiều cơ cấu tiêu thụ đồng thời. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Để chọn 10 mm thay vì 8 hoặc 12 mm, hãy ghi rõ lý do trên phiếu kỹ thuật: đồng bộ với cổng ống hiện hữu, đáp ứng bố trí hay theo tính toán của máy. Một lý do minh bạch tốt hơn thói quen chọn cỡ ở giữa.

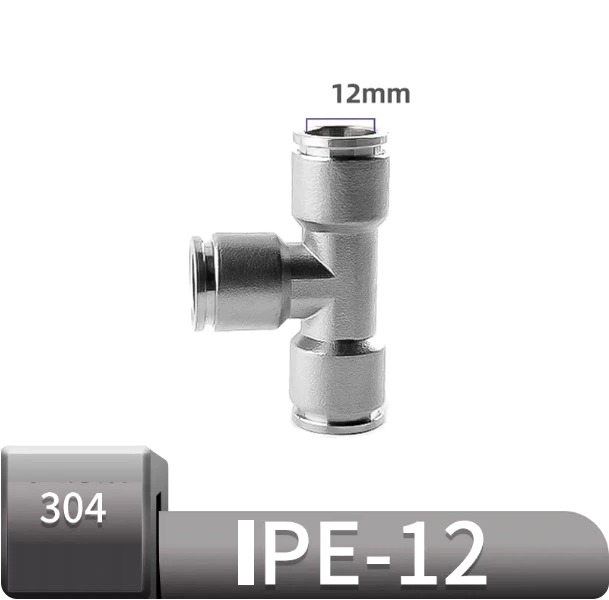

Kịch bản cho ống 12 mm – PEI-12

PEI-12 phù hợp khi điểm chia nằm gần mô-đun van, bộ xử lý khí hoặc vùng máy cần ba hướng ống đồng cỡ. Cách chọn nên bắt đầu từ sơ đồ tiêu thụ và vị trí bảo trì, rồi mới xác nhận OD 12 mm. Trường hợp không phù hợp điển hình là mạch tín hiệu nhỏ cần uốn gọn sát thiết bị. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Với một cụm van, vị trí chữ T 12 mm nên cho phép cô lập và kiểm tra từng hướng mà không phải tháo cả bó ống. Hãy quan sát đường tiếp cận của bàn tay, hướng ấn vòng nhả và khả năng nhìn thấy bọt kiểm tra rò quanh cả ba miệng.

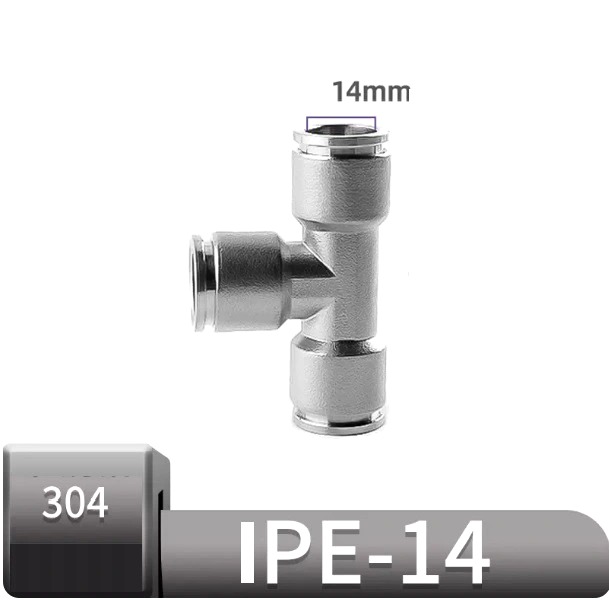

Kịch bản cho ống 14 mm – PEI-14

Ống 14 mm thường xuất hiện trong hệ thống đã định hình sẵn. Vì vậy mục tiêu chính của PEI-14 là bảo toàn cấu hình hiện hữu khi thêm một nhánh, tránh thay hàng loạt ống chỉ để chuyển sang cỡ phổ biến hơn. Trường hợp không phù hợp điển hình là hệ chỉ dự trữ ống 12 hoặc 16 mm. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Giá trị của PEI-14 nằm ở khả năng duy trì chuẩn 14 mm của dây chuyền cũ. Trước lúc dừng máy, nên chuẩn bị ba đoạn ống mẫu, thước đo và ảnh đầu nối đang dùng. Việc tiền kiểm giúp rút ngắn thời gian tháo lắp và tránh phát hiện thiếu vật tư khi hệ thống đã bị cô lập.

Kịch bản cho ống 16 mm – PEI-16

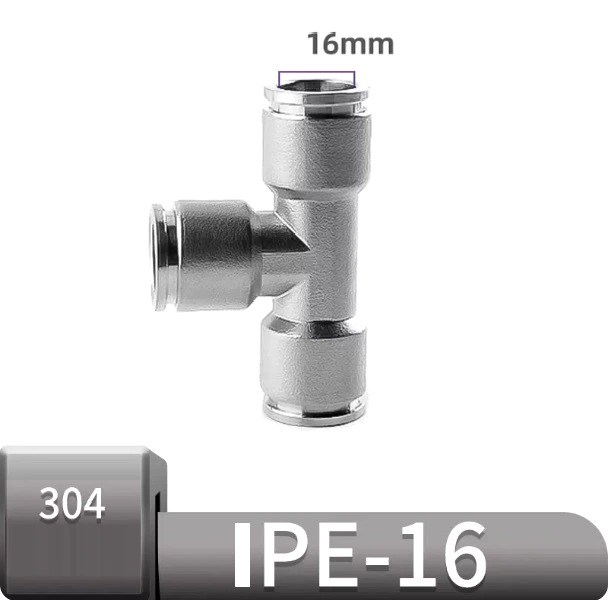

Cỡ 16 mm nên được xem như một điểm chia trên tuyến có tiết diện lớn, không phải lựa chọn mặc định chỉ vì muốn “dư lưu lượng”. Giá trị của cấu hình nằm ở việc giữ ba nhánh cùng OD 16 mm, thuận lợi khi tuyến nguồn và hai hướng đi tiếp đã được thiết kế đồng bộ. Trường hợp không phù hợp điển hình là nhánh nhỏ, lưu lượng thấp hoặc khoang máy chật. Khi xét size liền kề, không đổi cỡ chỉ để tận dụng hàng sẵn có; phải đánh giá lại toàn bộ ba ống và thiết bị ở cuối nhánh.

Ở tuyến 16 mm, hãy khảo sát vị trí kẹp ở cả ba phương trước khi đặt nút chia. Hai nhánh lớn chạy song song có thể tạo lực kéo đáng kể nếu khoảng cách đến kẹp quá xa. Bản phác bố trí cần thể hiện điểm đỡ, đoạn uốn và vùng tháo ống, nhờ đó kỹ thuật viên không phải nắn bó ống khi thay PEI-16.

Kết luận chọn cấu hình

Điểm xuất phát luôn là bản vẽ tuyến và OD của ba ống. Chọn chữ T bằng nhau khi cả ba cỡ trùng khớp, vị trí cho phép ba hướng thoát tự nhiên và có thể kiểm tra từng cổng. Nếu bất kỳ điều kiện nào không đạt, chuyển sang kiểu giảm, kiểu có ren, chữ Y hoặc ngã tư theo đúng nhu cầu, thay vì ghép tạm nhiều chi tiết.
