Ren tiêu chuẩn Anh BSP ( ren ống thẳng BSPP và ren ống côn BSPT)

Ren tiêu chuẩn Anh BSP: Đây là ren có góc được tạo giữa đỉnh và đáy ren là 55 độ, dùng để ghép nối các đầu đực (male) và đầu cái (female) trong nghành thủy lực  đường ống… và có hai dạng là ren thẳng gọi là ren BSPP và ren côn là ren BSPT

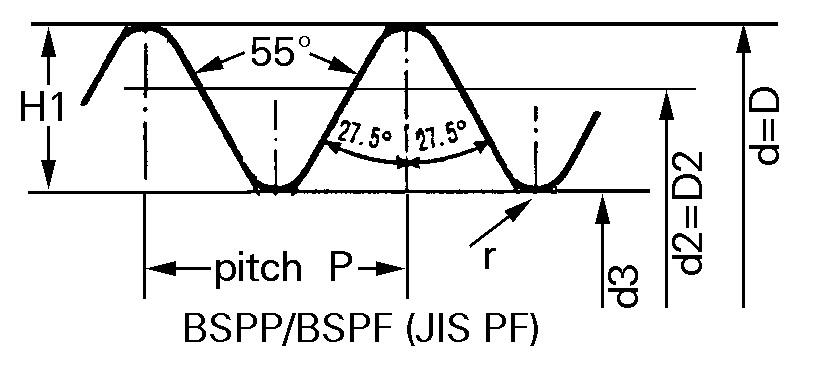

–          Ren ống thẳng BSPP (British Standard Pipe Parallel – BSPP) hay còn gọi là ren trụ tiêu chuẩn Anh; với profile tiết diện góc là 55 độ và bo tròn đỉnh hay chân ren, Ren BSPP có đường kính ren không đổi, được kí hiệu bằng chữ G ( áp dụng cho cả ren đực và ren cái).

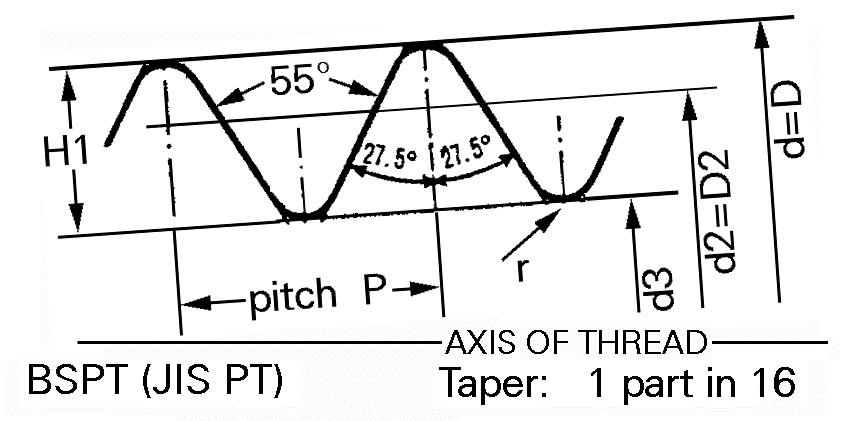

–          Ren ống côn (British Standard Pipe Taper Thread – BSPT); Ren BSPT là loại ren côn tiêu chuẩn Anh, có profile tiết diện góc là 55 độ.
ký hiệu của ren ống côn BSPT gồm 3 loại thông dụng là: R, Rp, Rc.
R :   ký hiệu của ren ông côn đực.
Rp : ký hiệu của ren cái ống thuộc dạng ren trụ.
Rc : ký hiệu ren ống ren côn cái

Trong đó: Ren đực R thường lắp với tren trụ cái Rp và có một lưu ý là ren G với ren Rp là gần giống nhau, khác nhau ở đây là RP chỉ là ren cái, G có thể là ren đực hoặc cái. Và ren Rp có khả năng làm kín tốt hơn gen G do đường kính đỉnh ren và đường kính chân ren của Rp nhỏ hơn so với ren G.

BẢNG TRA KÍCH THƯỚC REN BSPP VÀ REN BSPT:

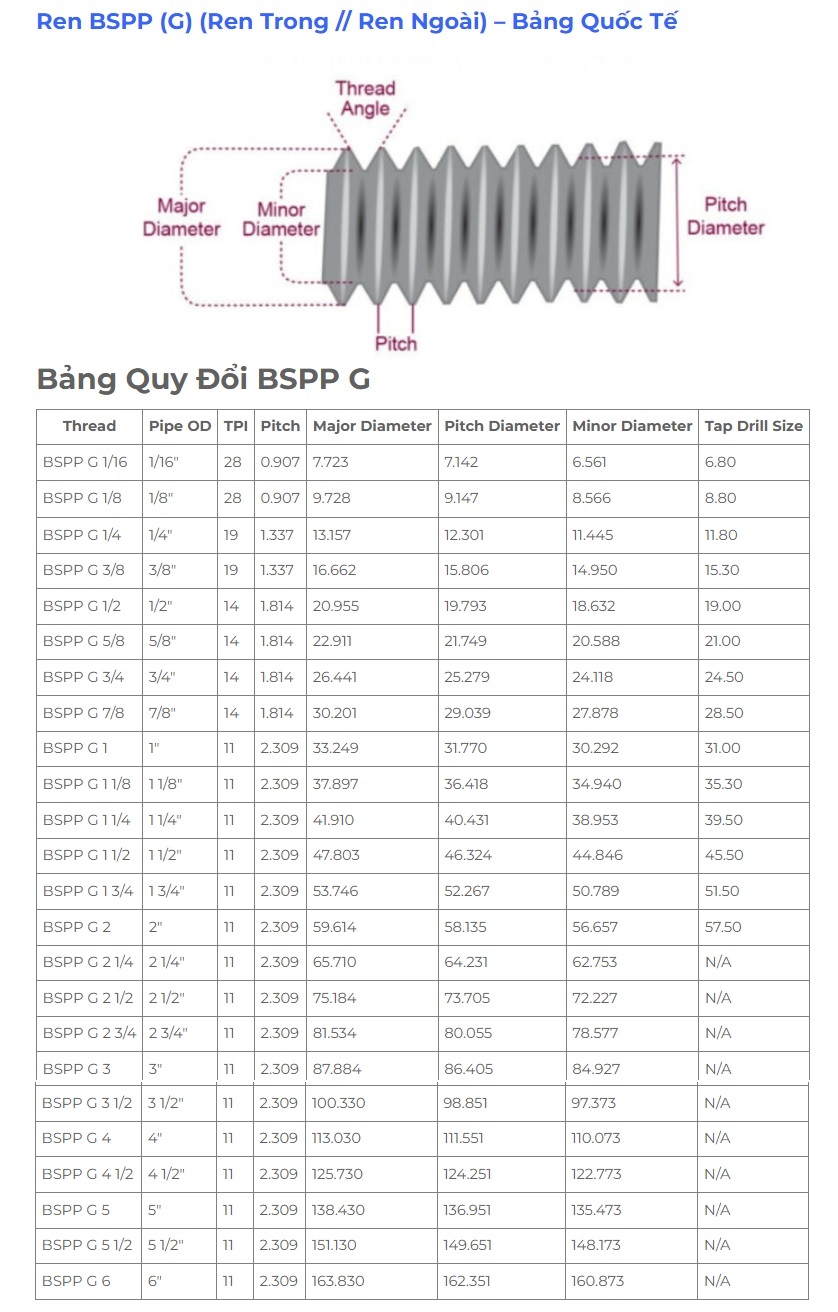

* Bảng tra kích thước ren BSPP:

Ghi chú: TPI là số ren /inch

* Bảng tra kích thước ren BSPT :
