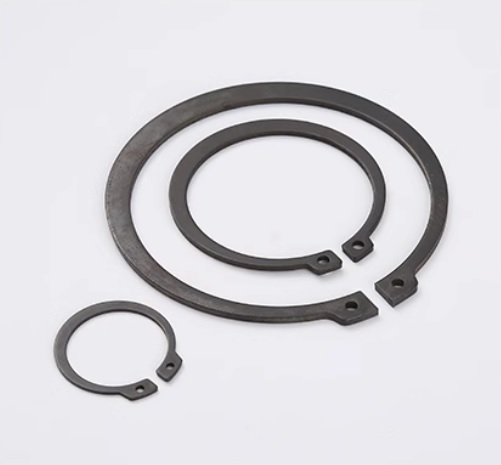

Phe chặn trục

Phe chặn trục là chi tiết cơ khí nhỏ nhưng giữ vai trò rất quan trọng trong việc cố định vị trí các bộ phận lắp trên trục như bạc đạn, bánh răng, puly, con lăn, vòng đệm, khớp nối hoặc cụm truyền động. Sản phẩm còn được gọi bằng nhiều tên khác như phanh chặn trục, phe gài trục chữ C, phe gài cốt, vòng chặn trục. Với vật liệu thép 65Mn, phe chặn trục có độ đàn hồi tốt, khả năng chịu lực ổn định và phù hợp cho nhiều ứng dụng cơ khí công nghiệp.

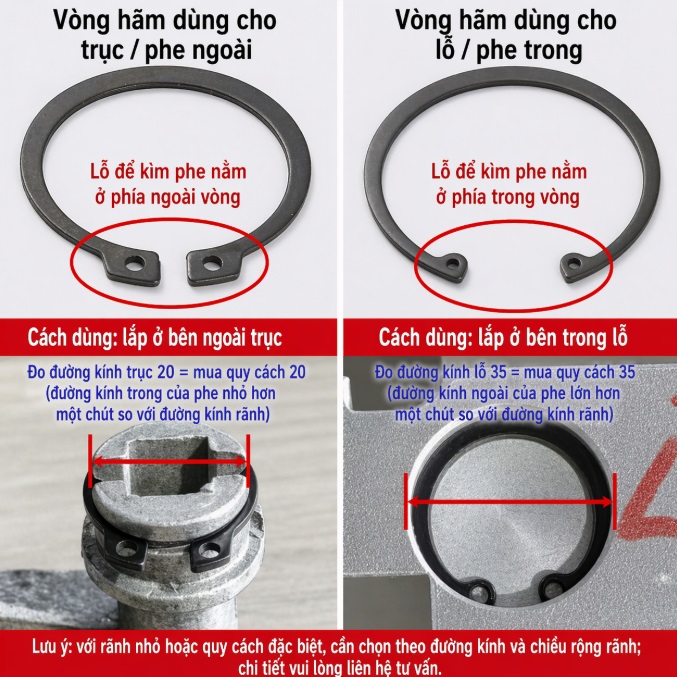

Phe ngoài giữ chi tiết trên trục như thế nào?

Vòng nằm trong rãnh và tạo mặt chặn cho bộ phận lắp trên trục. Trong kết cấu có quy định sử dụng phe, nó có thể giữ vị trí cho bạc, vòng trong ổ bi, bánh răng hoặc puly. Chức năng này khác với truyền mômen quay: không dùng phe thay cho then, chốt hoặc một chi tiết truyền động mà thiết kế yêu cầu.

Chi tiết được chặn phải nằm đúng mặt tựa trước khi gài phe. Nếu bạc hoặc bánh răng chưa về hết vai, vòng có thể bị kênh dù đã chọn đúng cỡ. Vì vậy, ngoài hai tai phe, cần kiểm tra cả phần vòng trong rãnh và các chi tiết nằm sát bên.

phanh chặn trục

Thông số của dải phe chặn trục thép 65Mn

Đại lượng Thông tin
Vật liệu Thép 65Mn
Đường kính trục danh nghĩa 3–200 mm
Chiều dày vòng 0,4–3 mm
Vị trí làm việc Rãnh ngoài trục
Thao tác đưa vòng vào Mở bằng kìm phe ngoài

Quy cách được viết theo đường kính trục danh nghĩa × chiều dày, đơn vị mm. Ví dụ 50×2 mm là mẫu cho trục danh nghĩa 50 mm với vòng dày 2 mm. Số đầu tiên không phải đường kính ngoài của phe rời và cũng không dùng thay đường kính đáy rãnh.

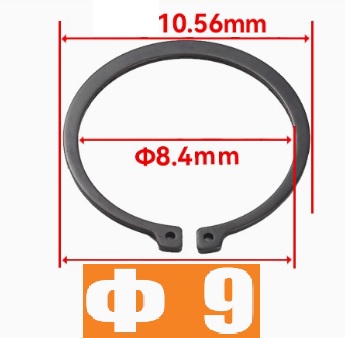

Đối chiếu số đo vòng rời và kích thước trục

Khi đo phe cũ, cần phân biệt đường kính trục với đường kính trong và ngoài của vòng rời. Chiều dày cũng phải được kiểm tra riêng. Vòng đã cong hoặc bị banh rộng có thể cho số đo sai lệch, nên đối chiếu thêm với thông số của máy hoặc một mẫu còn nguyên vẹn.

Quy cách Trong vòng rời Ngoài vòng rời
8×0,8 mm 7,4 mm 9,38 mm
41×1,5 mm 37,5 mm 44,6 mm
180×3 mm 170,5 mm 193 mm

Bảng trên giúp đối chiếu kích thước vòng rời. Để gia công rãnh, phải có thông số riêng về đường kính đáy rãnh, bề rộng và vị trí trên trục. Không lấy đường kính trong của phe để tính độ sâu tiện rãnh.

79 quy cách theo chiều dày

Chọn mẫu bằng đủ hai thông số dưới đây. Các cỡ được chia theo bề dày để kiểm tra nhanh khi chuẩn bị phụ tùng; dải có những bước kích thước riêng, không phải mọi số nguyên từ 3 đến 200 đều có trong bộ này.

Phe trục dày 0,4 mm

3×0,4 mm · 4×0,4 mm

Phe trục dày 0,6 mm

5×0,6 mm · 6×0,6 mm · 7×0,6 mm

Phe trục dày 0,8 mm

8×0,8 mm · 9×0,8 mm

Phe trục dày 1 mm

10×1 mm · 11×1 mm · 12×1 mm · 13×1 mm · 14×1 mm · 15×1 mm · 16×1 mm · 17×1 mm · 18×1 mm · 19×1 mm · 20×1 mm · 21×1 mm · 22×1 mm · 23×1 mm

Phe trục dày 1,2 mm

24×1,2 mm · 25×1,2 mm · 26×1,2 mm · 28×1,2 mm · 29×1,2 mm · 30×1,2 mm · 32×1,2 mm

Phe trục dày 1,5 mm

34×1,5 mm · 35×1,5 mm · 36×1,5 mm · 37×1,5 mm · 38×1,5 mm · 40×1,5 mm · 41×1,5 mm · 42×1,5 mm · 45×1,5 mm · 46×1,5 mm · 47×1,5 mm · 48×1,5 mm

Phe trục dày 2 mm

50×2 mm · 52×2 mm · 55×2 mm · 56×2 mm · 58×2 mm · 60×2 mm · 62×2 mm

Phe trục dày 2,5 mm

65×2,5 mm · 68×2,5 mm · 70×2,5 mm · 72×2,5 mm · 75×2,5 mm · 78×2,5 mm · 80×2,5 mm · 82×2,5 mm · 85×2,5 mm · 90×2,5 mm · 95×2,5 mm · 100×2,5 mm

Phe trục dày 3 mm

105×3 mm · 110×3 mm · 115×3 mm · 120×3 mm · 125×3 mm · 130×3 mm · 135×3 mm · 140×3 mm · 145×3 mm · 150×3 mm · 155×3 mm · 160×3 mm · 165×3 mm · 170×3 mm · 175×3 mm · 180×3 mm · 185×3 mm · 190×3 mm · 195×3 mm · 200×3 mm

Chọn đúng mẫu khi còn hoặc đã mất phe cũ

Khi có mẫu tháo ra còn nguyên

Đối chiếu phe mới với mẫu cũ còn nguyên, đồng thời kiểm tra đường kính trục và chiều dày ghi trong hồ sơ phụ tùng. Xem kỹ hai tai, mặt vòng và lỗ bám kìm. Nếu phe cũ bị mòn, số đo ở chỗ mỏng nhất không đại diện cho chiều dày ban đầu.

Khi chỉ còn mẫu gãy hoặc biến dạng

Mảnh phe gãy vẫn giúp nhận biết kiểu vòng, nhưng không đủ để xác định chính xác đường kính ban đầu. Hãy đo lại trục và kiểm tra yêu cầu lắp của máy. Khi cần đối chiếu phụ tùng, ảnh toàn cụm và vị trí rãnh thường hữu ích hơn một ảnh chỉ chụp mảnh vòng.

Khi chuẩn bị cho một vị trí thiết kế mới

Với vị trí lắp mới, chọn phe và thiết kế rãnh theo yêu cầu giữ chi tiết, tải làm việc và điều kiện vận hành. Không sửa trục chỉ để dùng một vòng đang có sẵn. Cỡ trục và chiều dày cho biết quy cách phe, còn khả năng làm việc phải được kiểm tra trên cả mối lắp.

Điểm cần kiểm tra trên trục trước khi gài vòng

  • Đoạn đường đưa phe tới rãnh phải được kiểm tra để phát hiện cạnh sắc hoặc phần cản thao tác.
  • Rãnh cần sạch và đủ lộ để vòng co về đúng chỗ, không bị một bạc chưa về hết vai che mất mép.
  • Mặt tựa của bộ phận được giữ phải đúng vị trí và còn phù hợp với cấu tạo thiết bị.
  • Các phần đệm hoặc bạc phải có đủ và đúng thứ tự nếu thiết kế sử dụng.

Rãnh sứt hoặc mòn phải được kiểm tra và xử lý theo yêu cầu sửa chữa của máy. Thay phe mới không khôi phục được phần trục đã hỏng. Cũng không nên mài vòng mỏng đi hay bẻ tai để ép vừa một rãnh không phù hợp.

Thao tác với kìm phe chặn trục

Dùng kìm phe ngoài có chấu vừa với lỗ tai. Chọn đầu thẳng hoặc cong tùy khoảng trống quanh vị trí lắp. Trước khi mở vòng, kiểm tra hai chấu bám chắc và không bị mòn; không chọn đầu kìm chỉ dựa vào cỡ trục.

  1. Đưa thiết bị về trạng thái bảo trì an toàn, cố định phần có thể dịch chuyển khi tháo điểm chặn và đeo kính bảo hộ.
  2. Mở vòng vừa đủ vượt qua đoạn trục cần lắp, giữ mặt vòng ổn định thay vì xoay cưỡng bức qua chỗ cản.
  3. Đưa phe tới đúng rãnh rồi nhả lực từ từ để vòng co vào vị trí.
  4. Quan sát toàn chu vi, độ phẳng và hai tai; kiểm tra cả bộ phận được chặn trước khi phục hồi che chắn.

Mở quá mức có thể để lại biến dạng dư. Nếu dụng cụ bị trượt hoặc một tai vướng, dừng và kiểm tra lại thay vì tăng lực. Không dùng tua vít cạy một đầu rồi kéo phần còn lại quanh trục để thay thao tác của kìm phù hợp.

Vì sao đúng đường kính vẫn cần kiểm tra cả cụm?

Khả năng chặn phụ thuộc đồng thời vào vòng, rãnh, vật liệu phần trục và cách chi tiết tì lên mặt phe. Đường kính lớn hoặc vòng dày hơn không tự xác định tải cho phép. Với tải thay đổi, va đập hoặc điều kiện quay, phải có dữ liệu phù hợp của cơ cấu và kiểm chứng theo yêu cầu kỹ thuật thiết bị.

Thông số chịu tải của một loại vòng khác không thể áp dụng cho sản phẩm này chỉ vì cùng cỡ. Tương tự, vật liệu thép 65Mn chưa cho biết độ cứng, tốc độ quay hay tuổi thọ cụ thể. Những ứng dụng có yêu cầu định lượng cần được kiểm tra bằng dữ liệu kỹ thuật của cụm máy.

Phân biệt phe gài trục với các phần giữ khác

Phe ngoài được dùng trên trục; với rãnh giữ ở phía trong vỏ, cần phe chặn lỗ. Hai mẫu có thể cùng một con số danh nghĩa nhưng khác cách làm việc và chiều dày. Chẳng hạn, dải này có phe trục 8×0,8 mm, trong khi mẫu phe lỗ 8 mm đang cấp dày 0,6 mm. Không thay lẫn chỉ dựa trên số 8.

Nếu kết cấu có phần đệm, kiểm tra vòng đệm phẳng theo đúng chức năng của nó. Vòng đệm không tự trở thành phe chặn, còn phe không dùng để bù cho một vòng đệm bị thiếu. Để phân biệt các kiểu giữ trước khi chia bộ sửa chữa, có thể xem thêm phe gài và vòng hãm.

Bảo quản và chuẩn bị bộ phụ tùng thay thế

Xếp phe theo đường kính trục và chiều dày, giữ nhãn trên từng túi sau khi chia số lượng. Không trộn các vòng cùng màu rồi phân loại bằng mắt lúc cần dùng. Những cỡ gần nhau như 40, 41 và 42 mm nên được kiểm tra lại trước khi giao cho thợ lắp.

Bảo quản phe ở nơi khô, sạch, tránh để vật nặng đè cong mặt vòng. Màu tối không cho biết loại lớp phủ hay mức chống ăn mòn. Với vị trí thường tiếp xúc nước, hơi ẩm hoặc hóa chất, hãy kiểm tra yêu cầu bề mặt trước khi sử dụng; không coi thép 65Mn là inox.

Câu hỏi khi mua và thay phe ngoài

Cùng cỡ trục nhưng khác chiều dày có dùng chung không?

Chỉ dùng khi phù hợp yêu cầu của rãnh và thiết kế cụm. Không ép mẫu quá dày vào rãnh hẹp, cũng không tự ghép nhiều vòng mỏng để thay một quy cách khác.

Phe vào được rãnh đã có nghĩa là lắp xong chưa?

Cần kiểm tra hết chu vi và độ phẳng, đồng thời xác nhận chi tiết phía trong đã đúng mặt tựa. Một đoạn vòng nằm trong rãnh chưa đủ chứng minh phần còn lại cũng ở đúng chỗ.

Vòng bị cong sau tháo có nên nắn lại để dùng tiếp?

Không dùng vòng hư như một phụ tùng thay mới. Cần kiểm tra nguyên nhân ở dụng cụ, đường lắp hoặc vị trí chặn, rồi dùng mẫu nguyên vẹn đúng quy cách.

Hỏi mua phe gài cốt cần gửi thông tin gì?

Thông tin cơ bản gồm đường kính trục, chiều dày phe, vật liệu thép 65Mn và số lượng cần mua. Nếu chưa xác định được cỡ, có thể gửi thêm ảnh vòng cũ và vị trí lắp để đối chiếu.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ hỗ trợ đối chiếu kích thước và mẫu phe trước khi đặt hàng. Dải 79 quy cách thép 65Mn được chia theo chiều dày, thuận tiện chọn từng cỡ hoặc chuẩn bị bộ phụ tùng bảo trì. Liên hệ TDKMART.COM để hỏi giá theo số lượng và trao đổi thời gian, cách nhận hàng.

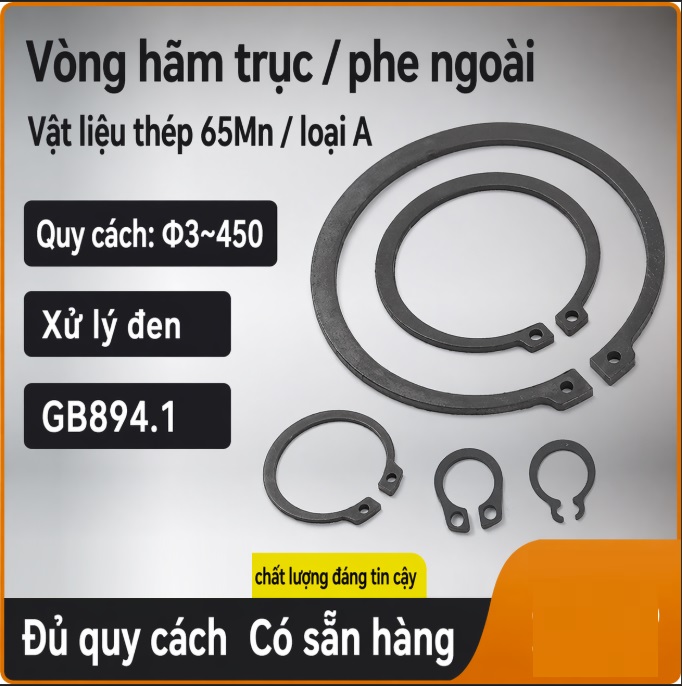

Phe chặn trục, phanh chặn trục phe gài trục chữ C, phe gài cốt

 vòng chặn trụcphe chặn trục thép 65Mn

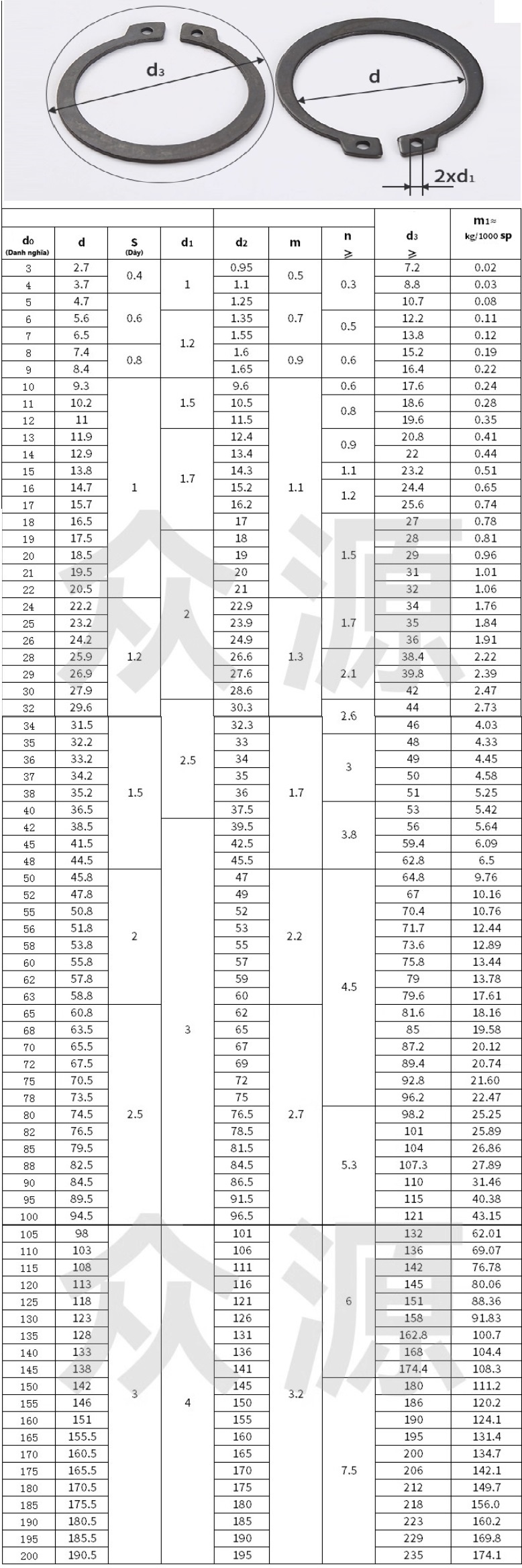

TIÊU CHUẨN PHE CHẶN TRỤC GB894.1:

TIÊU CHUẨN PHE CHẶN TRỤC GB894

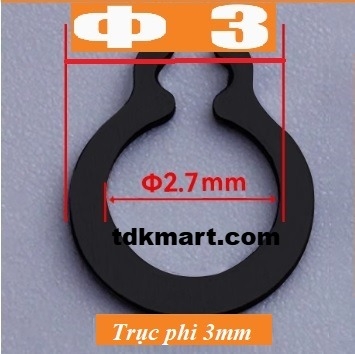

Phe chặn trục thép 65Mn 3×0.4 mm

Mã sản phẩm: PCTR-d3X0.4
Xem nhanh
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho Còn hàng
Phe chặn trục thép 65Mn 3×0.4 mm, dùng cho trục danh nghĩa 3 mm, dày 0,4 mm. Đường kính trong vòng rời 2,7 mm. Gài vào rãnh ngoài để định vị chi tiết dọc trục.
