Vòng đệm lượn sóng

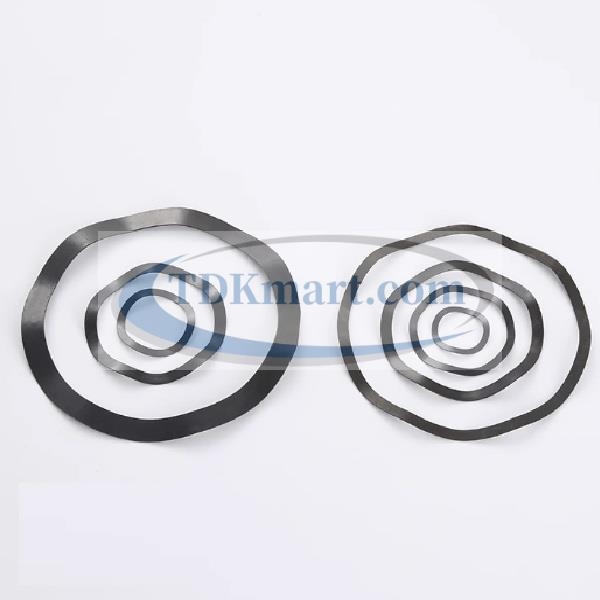

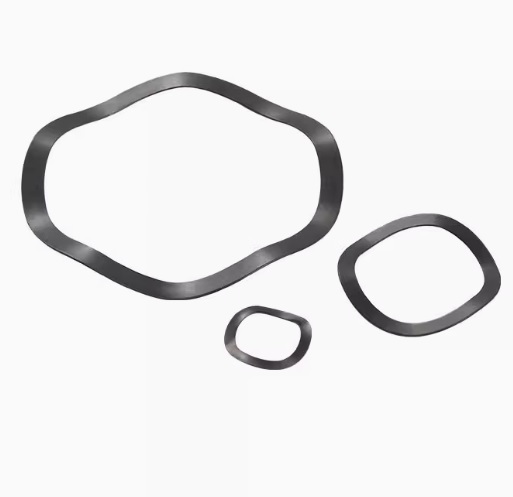

Vòng đệm lượn sóng là vòng thép được uốn nhấp nhô theo chiều trục để tạo lực đàn hồi khi bị nén. Dòng vòng sóng thép 65Mn có 41 kích thước đường kính trong × đường kính ngoài × chiều dày lá. Ba thông số này mô tả hình học, không phải giá trị lực nén. Vòng đệm vênh lượn sóng hay còn gọi là lông đền lượn sóng, vòng đệm nhúng
Lực đàn hồi theo trục và khoảng làm việc
Khi hai mặt ép tiến lại gần nhau, các phần uốn của vòng sóng biến dạng. Chi tiết có thể được xem xét cho nhiệm vụ tạo tải trước hoặc bù sai lệch chiều cao trong một cụm cơ khí. Mức lực tại một chiều cao nhất định cần có đặc tính làm việc của đúng mẫu.
Tài liệu thiết kế lò xo sóng của Smalley coi chiều cao làm việc, lực yêu cầu và không gian lắp là những đầu vào quan trọng. Điều này giúp phân biệt việc chọn một vòng vừa hốc với việc chọn một phần tử đàn hồi phù hợp. Lắp lọt mới là một điều kiện hình học.
Không suy ra khả năng chịu tải từ riêng độ dày lá. Hình dạng sóng và trạng thái chế tạo cũng ảnh hưởng đến đáp ứng đàn hồi. Khi cụm cần một lực ép xác định, phải xác nhận dữ liệu tải theo chiều cao làm việc thay vì đoán từ kích thước ngoài.
Cách đọc bộ ba kích thước d × D × t
Trong dãy này, số thứ nhất là đường kính trong, số thứ hai là đường kính ngoài, số thứ ba là chiều dày lá. Tất cả dùng mm. Ví dụ 3 × 6 × 0,2 mm có lỗ trong 3 mm, vành ngoài 6 mm và lá dày 0,2 mm.
Chiều dày lá là độ dày phần vật liệu, không phải chiều cao vòng lúc chưa nén. Cũng không dùng số thứ nhất làm ký hiệu M của bu lông. Một vòng sóng có lỗ 10 mm không vì thế được đồng nhất với một long đen cho bu lông M10.
Khi đặt hàng theo mã VDVLS, hãy ghi nguyên ba trị số. Chỉ ghi đường kính ngoài sẽ thiếu thông tin, vì có những mẫu cùng vành ngoài nhưng khác lỗ trong hoặc chiều dày. Bảng bên dưới giữ tách ba cột để đối chiếu rõ từng mã.
Những cỡ gần nhau cần kiểm tra kỹ
Các mẫu đường kính ngoài 21 mm gồm lỗ trong 14, 15, 16 và 17 mm, cùng chiều dày lá 0,3 mm. Dù chung đường kính ngoài, khoảng hở với trục hoặc chi tiết đi qua khác nhau. Cần dùng đường kính trong theo yêu cầu lắp.
Hai mẫu 33 × 41 × 0,5 mm và 34 × 41 × 0,3 mm cũng cùng vành ngoài 41 mm. Chúng khác cả lỗ trong và chiều dày lá, nên không xem là hai cách ghi của cùng một vòng. Đổi mẫu cần đánh giá lại điều kiện làm việc.
Ở cỡ lớn, 110 × 130 × 0,8 mm khác 112 × 125 × 0,6 mm về cả ba thông số. Thói quen làm tròn số đo khi ghi yêu cầu có thể khiến nhầm sang một mã khác. Nên giữ nguyên số đo và đơn vị ngay từ khâu chuẩn bị vật tư.
Kiểm tra hốc lắp, trục và hai mặt ép
Đường kính ngoài cần phù hợp hốc chứa, còn đường kính trong cần đủ khoảng hở với phần đi qua. Việc kiểm tra phải xét cả quá trình nén trong hành trình dự kiến. Không để vòng mắc cạnh, cạ trục hoặc bị ép lệch do mặt đỡ không đều.
Khoảng cách giữa hai mặt ép là chiều cao làm việc của vòng trong cụm. Khi chưa biết chiều cao tự do và quan hệ lực nén, không xác định hành trình cho phép bằng phép trừ từ chiều dày lá. Chiều dày vật liệu chỉ là một thông số của tiết diện.
Các yêu cầu về số chu kỳ, nhiệt độ và môi trường cần được ghi cùng yêu cầu lực. Với cụm ổ bi hoặc cơ cấu tạo tải trước, việc dùng vòng đệm đàn hồi phải theo thiết kế của cụm. Không tự thêm vòng sóng để xử lý tiếng ồn khi chưa xác định nguyên nhân.
Vật liệu 65Mn và thông tin cần xác nhận thêm
Các mẫu dưới đây có vật liệu thép 65Mn. Không gán lớp mạ, độ cứng hoặc chế độ nhiệt luyện nếu chưa có dữ liệu của đúng sản phẩm. Tên vật liệu cũng không chứng minh vòng phù hợp với mọi hóa chất hoặc mọi nhiệt độ làm việc.
Nếu bản vẽ cần lực tại hai chiều cao khác nhau, hãy cung cấp cả hai điểm làm việc khi hỏi hàng. Nếu cần tuổi thọ theo chu kỳ, cần ghi điều kiện vận hành. Những dữ liệu này không thể thay bằng yêu cầu chung vòng sóng đàn hồi tốt.
Khi kiểm tra một vòng đã tháo, cần lưu ý hình dạng có thể đã thay đổi do sử dụng. Mẫu cũ giúp xác định chỗ lắp và nhận dạng sơ bộ, còn kích thước cùng yêu cầu lực nên đối chiếu với hồ sơ thiết bị.
Bảng 41 kích thước vòng đệm lượn sóng
Đơn vị mm. Cột t biểu thị chiều dày lá, không phải chiều cao tự do. Mỗi mã được giữ riêng để tránh nhầm các vòng có đường kính gần nhau.
Vòng sóng khác long đen kê bu lông
Vòng sóng không có hai mặt phẳng liền như vòng đệm phẳng. Nó cũng khác vòng đệm vênh ở hình học uốn và cách mô tả kích thước. Tên gọi lò xo không đủ để kết luận hai loại có thể thay thế nhau.
Nếu mục tiêu là chống xoay lỏng bu lông, đối chiếu riêng bộ vòng đệm chống xoay. Không dùng khả năng tạo lực đàn hồi của vòng sóng để cam kết tác dụng khóa ren. Các dòng vòng đệm cần được chọn theo đúng nhiệm vụ của từng vị trí.
Khi chuẩn bị phụ kiện cho cụm có đai ốc, phải kiểm tra riêng cỡ ren và phương án giữ đai ốc. Vòng sóng chỉ tham gia tạo lực trong cấu hình thiết kế, không làm thay đổi sự tương thích của ren.
Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM
TDKMART.COM phân biệt các mẫu vòng sóng bằng đủ đường kính trong, đường kính ngoài và chiều dày lá. Việc giữ nguyên từng bộ kích thước giúp khách hàng tìm đúng mã cho không gian lắp đang cần.
Để KDT PHÚ MỸ tiếp nhận yêu cầu rõ ràng, hãy gửi ba kích thước, số lượng và yêu cầu lực tại chiều cao làm việc nếu có. Những điều kiện đặc biệt cần được xác nhận trước khi chọn mẫu cho cụm thiết bị.
Vòng đệm lượn sóng thép 65Mn 3×6×0.2 mm
Mã sản phẩm: VDVLS3X6X0.2
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 3×6×0.2 mm
Vòng đệm lượn sóng thép 65Mn 4×8×0.3 mm
Mã sản phẩm: VDVLS4X8X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 4×8×0.3 mm
Vòng đệm lượn sóng thép 65Mn 5×10×0.3 mm
Mã sản phẩm: VDVLS5X10X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 5×10×0.3 mm
Vòng đệm lượn sóng thép 65Mn 6×12×0.2 mm
Mã sản phẩm: VDVLS6X12X0.2
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 6×12×0.2 mm
Vòng đệm lượn sóng thép 65Mn 8×13×0.3 mm
Mã sản phẩm: VDVLS8X13X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 8×13×0.3 mm
Vòng đệm lượn sóng thép 65Mn 10×15×0.3 mm
Mã sản phẩm: VDVLS10X15X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 10×15×0.3 mm
Vòng đệm lượn sóng thép 65Mn 12×18×0.3 mm
Mã sản phẩm: VDVLS12X18X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 12×18×0.3 mm
Vòng đệm lượn sóng thép 65Mn 13×18×0.3 mm
Mã sản phẩm: VDVLS13X18X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 13×18×0.3 mm
Vòng đệm lượn sóng thép 65Mn 14×21×0.3 mm
Mã sản phẩm: VDVLS14X21X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 14×21×0.3 mm
Vòng đệm lượn sóng thép 65Mn 15×21×0.3 mm
Mã sản phẩm: VDVLS15X21X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 15×21×0.3 mm
Vòng đệm lượn sóng thép 65Mn 16×21×0.3 mm
Mã sản phẩm: VDVLS16X21X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 16×21×0.3 mm
Vòng đệm lượn sóng thép 65Mn 17×21×0.3 mm
Mã sản phẩm: VDVLS17X21X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 17×21×0.3 mm
Vòng đệm lượn sóng thép 65Mn 18×23×0.4 mm
Mã sản phẩm: VDVLS18X23X0.4
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 18×23×0.4 mm
Vòng đệm lượn sóng thép 65Mn 19×25×0.3 mm
Mã sản phẩm: VDVLS19X25X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 19×25×0.3 mm
Vòng đệm lượn sóng thép 65Mn 21×27×0.3 mm
Mã sản phẩm: VDVLS21X27X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 21×27×0.3 mm
Vòng đệm lượn sóng thép 65Mn 23×29×0.5 mm
Mã sản phẩm: VDVLS23X29X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 23×29×0.5 mm
Vòng đệm lượn sóng thép 65Mn 25×31×0.5 mm
Mã sản phẩm: VDVLS25X31X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 25×31×0.5 mm
Vòng đệm lượn sóng thép 65Mn 27×34×0.5 mm
Mã sản phẩm: VDVLS27X34X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 27×34×0.5 mm
Vòng đệm lượn sóng thép 65Mn 31×39×0.5 mm
Mã sản phẩm: VDVLS31X39X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 31×39×0.5 mm
Vòng đệm lượn sóng thép 65Mn 33×41×0.5 mm
Mã sản phẩm: VDVLS33X41X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 33×41×0.5 mm
Vòng đệm lượn sóng thép 65Mn 34×41×0.3 mm
Mã sản phẩm: VDVLS34X41X0.3
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 34×41×0.3 mm
Vòng đệm lượn sóng thép 65Mn 39×46×0.5 mm
Mã sản phẩm: VDVLS39X46X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 39×46×0.5 mm
Vòng đệm lượn sóng thép 65Mn 41×51×0.5 mm
Mã sản phẩm: VDVLS41X51X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 41×51×0.5 mm
Vòng đệm lượn sóng thép 65Mn 44×54×0.5 mm
Mã sản phẩm: VDVLS44X54X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 44×54×0.5 mm
Vòng đệm lượn sóng thép 65Mn 51×61×0.5 mm
Mã sản phẩm: VDVLS51X61X0.5
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 51×61×0.5 mm
Vòng đệm lượn sóng thép 65Mn 60×71×0.6 mm
Mã sản phẩm: VDVLS60X71X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 60×71×0.6 mm
Vòng đệm lượn sóng thép 65Mn 70×80×0.6 mm
Mã sản phẩm: VDVLS70X80X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 70×80×0.6 mm
Vòng đệm lượn sóng thép 65Mn 73×85×0.6 mm
Mã sản phẩm: VDVLS73X85X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 73×85×0.6 mm
Vòng đệm lượn sóng thép 65Mn 80×90×0.6 mm
Mã sản phẩm: VDVLS80X90X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 80×90×0.6 mm
Vòng đệm lượn sóng thép 65Mn 90×100×0.6 mm
Mã sản phẩm: VDVLS90X100X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 90×100×0.6 mm
Vòng đệm lượn sóng thép 65Mn 97×120×0.6 mm
Mã sản phẩm: VDVLS97X120X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 97×120×0.6 mm
Vòng đệm lượn sóng thép 65Mn 103×125×0.6 mm
Mã sản phẩm: VDVLS103X125X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 103×125×0.6 mm
Vòng đệm lượn sóng thép 65Mn 110×130×0.8 mm
Mã sản phẩm: VDVLS112X125X0.6
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 110×130×0.8 mm
Vòng đệm lượn sóng thép 65Mn 112×125×0.6 mm
Mã sản phẩm: VDVLS110X130X0.8
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 112×125×0.6 mm
Vòng đệm lượn sóng thép 65Mn 120×140×0.9 mm
Mã sản phẩm: VDVLS120X140X0.9
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 120×140×0.9 mm
Vòng đệm lượn sóng thép 65Mn 125×150×0.9 mm
Mã sản phẩm: VDVLS125X150X0.9
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 125×150×0.9 mm
Vòng đệm lượn sóng thép 65Mn 137×160×1 mm
Mã sản phẩm: VDVLS137X160X1
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 137×160×1 mm
Vòng đệm lượn sóng thép 65Mn 142×170×1 mm
Mã sản phẩm: VDVLS142X170X1
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 142×170×1 mm
Vòng đệm lượn sóng thép 65Mn 145×180×1 mm
Mã sản phẩm: VDVLS145X180X1
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 145×180×1 mm
Vòng đệm lượn sóng thép 65Mn 155×190×1.2 mm
Mã sản phẩm: VDVLS155X190X1.2
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 155×190×1.2 mm
Vòng đệm lượn sóng thép 65Mn 167×200×1.2 mm
Mã sản phẩm: VDVLS167X200X1.2
Giá (VNĐ)
Liên hệ
Mua tối thiểu 5 cái
Tồn kho
Còn hàng
Vòng đệm lượn sóng thép 65Mn 167×200×1.2 mm
