Tiêu chuẩn phe chặn trục GB894.1

Tiêu chuẩn GB 894.1 là tiêu chuẩn Trung Quốc (Guóbiāo) quy định về vòng chặn trục (External Circlips for Shafts) – tức phe chặn trục lắp trên rãnh trục.
Thông tin chính về GB 894.1 – Vòng chặn trục ngoài
Tên tiêu chuẩn: GB 894.1 – Circlips for Shafts (External Circlips)
Loại: Phe chặn ngoài (gắn vào rãnh trục).
Ứng dụng: Ngăn không cho các chi tiết máy (vòng bi, bánh răng, bạc…) trượt dọc theo trục.
Vật liệu: Thép lò xo carbon (65Mn, 70#, 75#…), có thể nhiệt luyện để đạt độ cứng HRC 44–51.
Đường kính trục áp dụng: khoảng φ3 mm đến φ300 mm (tùy bảng kích thước).
Hình dạng: Vòng hở có 2 lỗ ở đầu để dùng kìm tháo/lắp.
Các thông số cơ bản trong tiêu chuẩn GB 894.1
d – Đường kính trong của phe chặn.
s – Bề dày vòng chặn.
d3 – Đường kính ngoài (khi tự do).

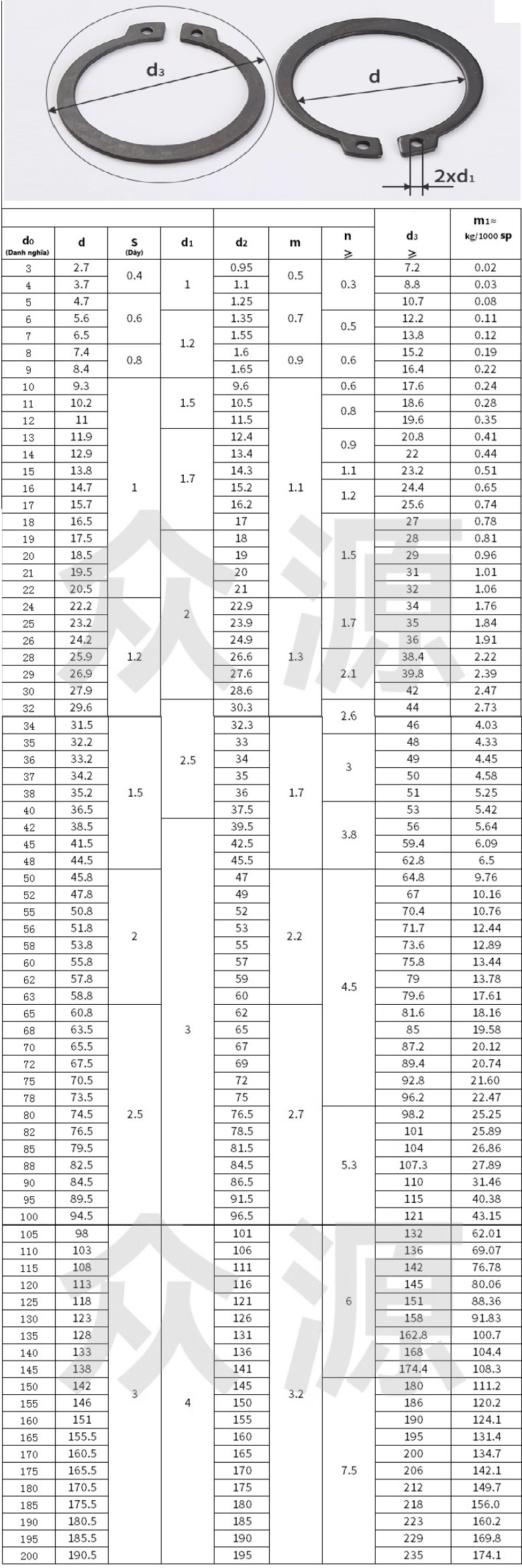

Dưới đây là bảng thông số phe chặn trục theo tiêu chuẩn GB894.1 :

Xem tiêu chuẩn phe chặn trục tại đây: https://tdkmart.com/tieu-chuan-phe-chan-truc-gb894-1

Mua phe chặn trục tại đây: https://tdkmart.com/phe-chan-truc-phanh-chan-truc-phe-gai-truc-chu-c-phe-gai-cot-vong-chan-truc

Lưu ý: bài viết của chùng tôi chỉ mang tính chất tham khảo.
