Các loại đầu nối nhanh khí nén thông dụng

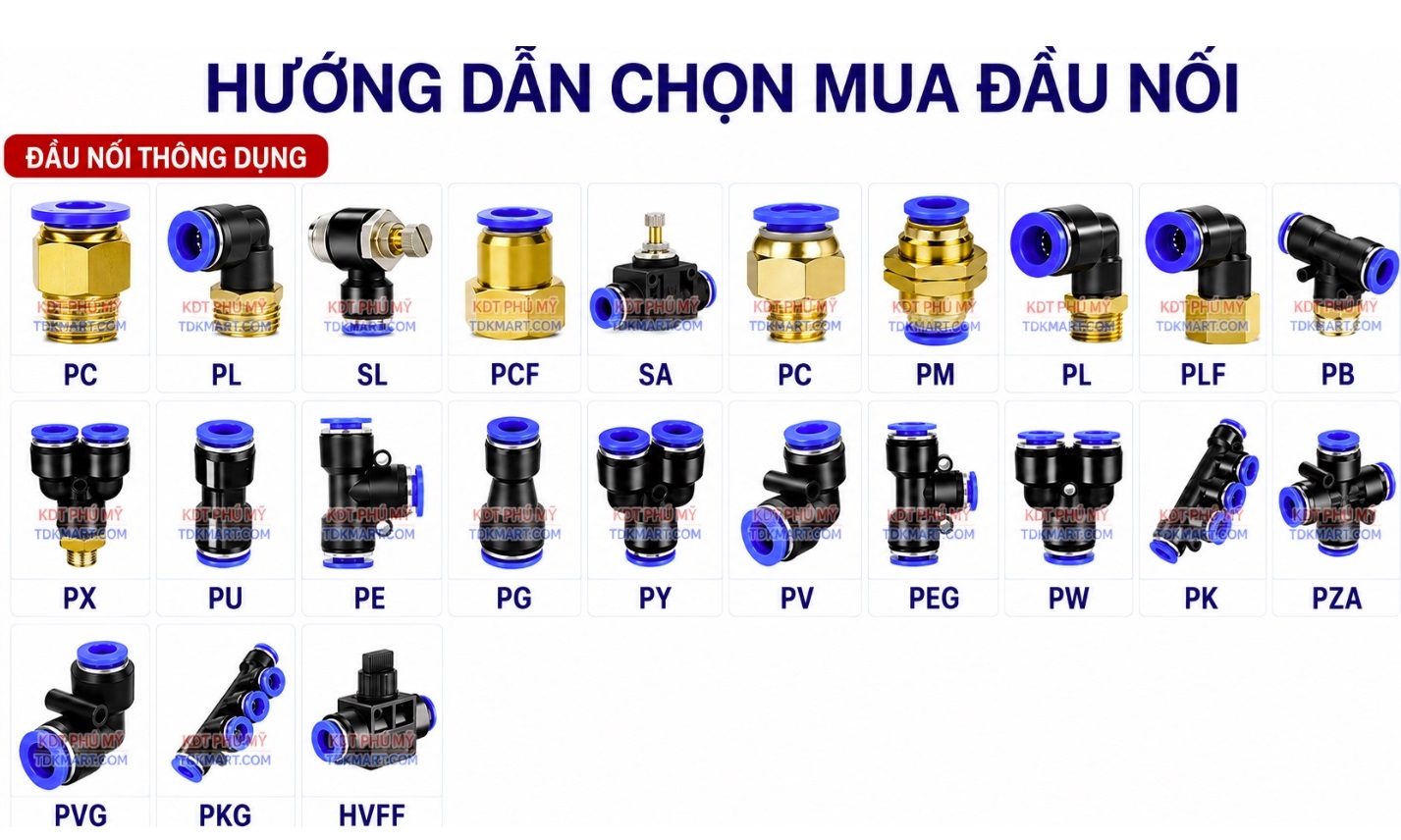

Nhận biết nhanh 21 mã đầu nối khí nén trong hình

Hình minh họa gồm 23 vị trí sản phẩm nhưng có 21 nhóm mã khác nhau. Mã PC và PL được minh họa hai lần nhằm thể hiện các biến thể về hình dáng thân hoặc vật liệu; chức năng kết nối cơ bản vẫn thuộc cùng một nhóm.

Nhóm đầu nối khí nén kết hợp ren

Nhóm đầu nối kết hợp ren được sử dụng khi cần liên kết ống hơi với xi lanh, van điện từ, bộ lọc khí, bộ điều áp, cụm chia khí hoặc thiết bị có sẵn lỗ ren. Khi chọn sản phẩm, cần xác định đồng thời đường kính ngoài của ống và kích thước ren trên thiết bị.

PC – Đầu nối nhanh khí nén thẳng ren ngoài

Đầu nối khí nén thẳng ren ngoài PC có một đầu ghim ống và một đầu ren ngoài. Đây là kiểu đầu nối phổ biến khi đường ống đi thẳng vào lỗ ren trong của van, xi lanh hoặc bộ lọc khí. Dạng thẳng giúp bố trí đường ống gọn và dễ kiểm tra điểm kết nối.

PL – Co nối nhanh khí nén ren ngoài

Co nối nhanh khí nén ren ngoài PL có chức năng tương tự PC nhưng thân được bố trí theo góc 90 độ. Sản phẩm phù hợp khi không gian phía trên lỗ ren bị hạn chế hoặc khi ống cần đi ngang để tránh bị uốn gập.

PCF – Đầu nối thẳng ren trong

Đầu nối nhanh khí nén thẳng ren trong PCF gồm một đầu ghim ống và một đầu ren trong. Loại này được chọn khi thiết bị, ống kim loại hoặc phụ kiện đối ứng có sẵn ren ngoài.

PLF – Co nối nhanh ren trong

Co nối nhanh khí nén ren trong PLF kết hợp đầu ghim ống, ren trong và thân co 90 độ. Đây là lựa chọn phù hợp khi vừa cần kết nối với ren ngoài vừa cần chuyển hướng đường ống ngay tại vị trí lắp.

PB – Đầu nối chữ T ren ngoài bên giữa

Đầu nối khí nén chữ T ren ngoài bên giữa PB có một đầu ren ngoài đặt tại nhánh giữa và hai đầu ghim ống nằm hai bên. Sản phẩm giúp lấy khí trực tiếp từ một cổng ren rồi phân phối sang hai hướng đối diện.

PX – Đầu nối khí nén chữ Y ren ngoài

Đầu nối khí nén chữ Y ren ngoài PX được dùng khi cần lắp trực tiếp vào thiết bị bằng ren ngoài và chia khí sang hai đường ống. Cấu trúc chữ Y thường thuận tiện hơn chữ T tại các vị trí hai nhánh cần đi gần cùng một hướng.

Nhóm đầu nối hai đầu ghim ống

Đây là nhóm phụ kiện dùng để nối trực tiếp giữa các đoạn ống khí nén mà không cần ren. Cơ cấu ghim ống giúp thao tác lắp đặt và tháo thay nhanh hơn, phù hợp cho cả thi công mới lẫn bảo trì hệ thống.

PU – Đầu nối nhanh khí nén thẳng

Đầu nối nhanh khí nén thẳng PU dùng để nối hai đoạn ống có cùng đường kính theo phương thẳng. Đây là lựa chọn cơ bản khi cần nối dài đường ống hoặc thay thế đoạn ống bị hư hỏng.

PG – Đầu nối nhanh khí nén thẳng giảm

Đầu nối nhanh khí nén thẳng giảm PG có hai đầu ghim nhưng kích thước hai đầu khác nhau. Sản phẩm được dùng để chuyển từ đường ống lớn sang ống nhỏ hoặc ngược lại mà không cần lắp nhiều phụ kiện trung gian.

PV – Co nối nhanh khí nén hai đầu ghim

Co nối nhanh khí nén PV kết nối hai ống cùng kích thước theo góc 90 độ. So với việc bẻ cong trực tiếp ống, sử dụng co nối giúp đường ống gọn hơn và hạn chế nguy cơ ống bị gập làm giảm lưu lượng.

PVG – Co nối nhanh khí nén giảm

Co nối nhanh giảm PVG vừa chuyển hướng 90 độ vừa nối hai cỡ ống khác nhau. Khi lựa chọn cần đọc đủ kích thước của cả hai đầu, không nên chỉ căn cứ vào đường kính của một phía.

PM – Đầu nối nhanh khí nén xuyên vách

Đầu nối nhanh khí nén xuyên vách PM có hai đầu ghim ống và bộ phận ren, đai ốc dùng để cố định trên vách tủ, panel hoặc thành máy. PM giúp đường khí đi xuyên qua vách gọn gàng, đồng thời giảm lực kéo tác động trực tiếp lên ống.

Nhóm đầu nối chia nhánh và phân phối khí nén

Khi một nguồn khí cần cấp cho nhiều thiết bị, có thể sử dụng đầu nối chữ T, chữ Y, chữ thập hoặc ngã năm. Việc chọn đúng hình dạng giúp giảm số lượng phụ kiện trung gian và làm cho hệ thống dễ kiểm tra hơn.

PE – Đầu nối khí nén chữ T ba đầu bằng nhau

Đầu nối khí nén chữ T PE có ba đầu ghim ống cùng kích thước. Sản phẩm phù hợp khi cần tách một đường khí thành hai nhánh hoặc gom hai nhánh về một đường chính có cùng cỡ ống.

PEG – Đầu nối khí nén chữ T giảm

Đầu nối khí nén chữ T giảm PEG có ít nhất một đầu khác kích thước so với các đầu còn lại. PEG giúp vừa chia nhánh vừa chuyển đổi đường kính ống trong cùng một phụ kiện.

PY – Đầu nối khí nén chữ Y bằng nhau

Đầu nối khí nén chữ Y PY có ba đầu ghim ống cùng kích thước, trong đó hai nhánh được bố trí theo dạng chữ Y. Kiểu này phù hợp khi hai đường ống nhánh cần đi gần cùng một hướng.

PW – Đầu nối khí nén chữ Y giảm

Đầu nối khí nén chữ Y giảm PW/PWY kết hợp chức năng chia nhánh và chuyển đổi cỡ ống. Trên TDKMART, nhóm sản phẩm tương ứng hiện được phân loại theo mã PWY.

PZA – Đầu nối chữ thập khí nén

Đầu nối chữ thập khí nén PZA gồm bốn đầu ghim ống, phù hợp cho các vị trí cần phân phối khí theo nhiều hướng trên cùng một mặt phẳng. Sản phẩm giúp giảm số lượng đầu nối chữ T phải lắp nối tiếp.

PK – Đầu nối ngã năm khí nén

Đầu nối ngã năm khí nén PK được sử dụng để kết nối hoặc phân phối khí đến nhiều nhánh trong một cụm nhỏ gọn. Trước khi lắp, cần xác định rõ hướng cấp khí và đường kính của toàn bộ các ống.

PKG – Đầu nối ngã năm giảm

Đầu nối ngã năm giảm PKG là biến thể có các đầu ghim không hoàn toàn cùng kích thước. Loại này thích hợp khi đường khí chính có kích thước lớn hơn các đường nhánh cấp cho thiết bị.

Van tiết lưu và van khóa lắp nhanh trên đường khí

Ngoài chức năng kết nối, một số sản phẩm trong hình còn dùng để kiểm soát lưu lượng hoặc đóng mở đường khí. Cần phân biệt rõ van tiết lưu với van khóa vì hai nhóm có mục đích sử dụng khác nhau.

SL – Van tiết lưu khí nén ren ngoài

Van tiết lưu khí nén ren ngoài SL có một đầu ghim ống, một đầu ren ngoài và bộ phận điều chỉnh lưu lượng. SL thường được lắp trực tiếp tại cổng khí của xi lanh hoặc thiết bị cần kiểm soát tốc độ dòng khí.

SA – Van tiết lưu khí nén hai đầu ghim

Van tiết lưu khí nén hai đầu ghim SA được lắp giữa hai đoạn ống. Sản phẩm thích hợp khi vị trí cần điều chỉnh lưu lượng nằm trên đường ống và không có cổng ren phù hợp để lắp loại SL.

HVFF – Van khóa khí nén hai đầu ghim

Van khóa khí nén HVFF được dùng để đóng hoặc mở nhanh một đoạn đường khí. Van phù hợp cho các nhánh cần cô lập khi kiểm tra, bảo trì hoặc thay thế thiết bị mà không muốn tháo trực tiếp ống khỏi đầu nối.

Cần lưu ý: van tiết lưu dùng để điều chỉnh mức lưu lượng, còn van khóa chủ yếu dùng để đóng hoặc mở đường khí. Không nên sử dụng van khóa thay cho thiết bị điều chỉnh lưu lượng chính xác.

Cách chọn đầu nối nhanh khí nén đúng ngay từ đầu

1. Xác định đường kính ngoài của ống

Kích thước ghi trên đầu nối nhanh thường được chọn theo đường kính ngoài của ống. Cần đo bằng thước cặp tại đoạn ống còn tròn đều, không bị bóp méo. Không nên chọn sản phẩm dựa trên đường kính trong hoặc ước lượng bằng mắt.

2. Xác định đúng ren trong hoặc ren ngoài

Nếu thiết bị có lỗ ren trong, cần chọn đầu nối có ren ngoài như PC, PL, PB, PX hoặc SL. Nếu thiết bị có đầu ren ngoài, có thể chọn PCF hoặc PLF. Ngoài đường kính ren, cần kiểm tra cả chuẩn ren và bước ren để tránh trường hợp vặn được vài vòng nhưng không làm kín.

3. Chọn hình dạng theo hướng đi của đường ống

• Chọn dạng thẳng khi ống và cổng thiết bị nằm cùng phương.
• Chọn co 90 độ khi cần đổi hướng hoặc không đủ khoảng trống phía trên.
• Chọn chữ T khi một đường chính cần tách thêm một nhánh vuông góc.
• Chọn chữ Y khi hai nhánh cần đi gần cùng một hướng.
• Chọn chữ thập hoặc ngã năm khi cần phân phối nhiều đường khí tại một vị trí.

4. Kiểm tra đầu nối bằng nhau hay đầu nối giảm

PU, PE, PY, PV, PZA và PK thường dùng cho các cỡ ống bằng nhau. PG, PEG, PW, PVG và PKG là các biến thể chuyển đổi kích thước. Đối với đầu nối giảm, cần ghi đầy đủ kích thước từng đầu theo đúng vị trí, tránh đảo nhầm cỡ ống chính và cỡ ống nhánh.

5. Kiểm tra điều kiện làm việc thực tế

Trước khi đặt hàng, cần đối chiếu áp suất, nhiệt độ, môi chất, mức rung, không gian lắp và vật liệu của từng sản phẩm. Không nên mặc định mọi đầu nối có cùng hình dáng đều sử dụng được trong cùng một điều kiện.

6. Hạn chế ghép nhiều đầu nối trung gian

Trong cùng một vị trí, nên ưu tiên một phụ kiện có đúng chức năng thay vì ghép nhiều đầu nối lại với nhau. Ví dụ, nếu vừa cần đổi hướng vừa giảm cỡ ống, nên chọn PVG thay vì lắp nối tiếp PG và PV. Cách lựa chọn này giúp hệ thống gọn hơn và giảm số điểm có nguy cơ rò khí.

Hướng dẫn lắp đầu nối nhanh khí nén và kiểm tra độ kín

1. Ngắt nguồn khí và xả áp: không thao tác tháo lắp khi đường ống vẫn còn áp suất.
2. Cắt đầu ống vuông: bề mặt cắt cần phẳng, không nghiêng, không dập méo và không có ba via.
3. Kiểm tra cỡ ống: đối chiếu đường kính ngoài của ống với kích thước đầu ghim.
4. Đẩy ống vào hết hành trình: đưa ống thẳng vào đầu nối cho đến khi chạm vị trí khóa bên trong.
5. Kéo nhẹ để kiểm tra: sau khi ghim, kéo nhẹ ống theo phương thẳng để xác nhận ống đã được giữ chắc.
6. Lắp phần ren đúng kỹ thuật: sử dụng vật liệu làm kín ren phù hợp và tránh siết quá lực làm hỏng thân hoặc biến dạng ren.
7. Cấp áp từ từ: tăng áp từng bước rồi kiểm tra các điểm nối trước khi đưa hệ thống vào vận hành.
8. Kiểm tra rò khí: quan sát, nghe tiếng rò hoặc dùng dung dịch kiểm tra phù hợp tại từng mối nối.

Khi cần tháo ống, phải ngắt nguồn khí, xả hết áp suất, nhấn đều vòng nhả và rút ống theo phương thẳng. Không kéo mạnh ống khi chưa nhấn vòng nhả vì có thể làm xước bề mặt ống hoặc hỏng cơ cấu giữ bên trong.

Câu hỏi thường gặp về đầu nối nhanh khí nén

Mã PC và PU khác nhau như thế nào?

PC có một đầu ghim ống và một đầu ren ngoài, dùng để nối ống với thiết bị. PU có hai đầu ghim ống, chủ yếu dùng để nối hai đoạn ống cùng kích thước theo phương thẳng.

Khi nào nên chọn PL thay cho PC?

Chọn PL khi đường ống cần đổi hướng 90 độ hoặc khi không gian phía trên cổng ren không đủ để lắp đầu nối thẳng PC. Nếu ống có thể đi thẳng và không bị uốn gập, PC thường có bố trí đơn giản hơn.

PG và PEG có giống nhau không?

Không. PG là đầu nối thẳng giảm dùng cho hai đoạn ống khác kích thước. PEG là đầu nối chữ T giảm, vừa chia nhánh vừa kết nối các cỡ ống khác nhau.

PE và PY nên chọn loại nào?

Cả hai đều có ba đầu ghim. PE có dạng chữ T, phù hợp khi nhánh phụ đi vuông góc với đường chính. PY có dạng chữ Y, phù hợp khi hai nhánh cần đi gần cùng hướng hoặc khi bố trí chữ Y giúp đường ống gọn hơn.

Van SL và van SA khác nhau ở điểm nào?

SL có một đầu ren ngoài để lắp trực tiếp lên thiết bị và một đầu ghim ống. SA có hai đầu ghim, được lắp giữa hai đoạn ống. Việc lựa chọn phụ thuộc vào vị trí cần điều chỉnh lưu lượng.

HVFF có thể dùng để chỉnh tốc độ xi lanh không?

HVFF chủ yếu là van khóa dùng để đóng hoặc mở đường khí. Khi cần điều chỉnh tốc độ xi lanh hoặc lưu lượng khí, nên sử dụng van tiết lưu SL hoặc SA phù hợp.

Vì sao đầu nối mới lắp vẫn bị rò khí?

Nguyên nhân thường gặp gồm chọn sai cỡ ống, đầu ống cắt nghiêng, ống bị xước, chưa đẩy ống vào hết hành trình, sai chuẩn ren, làm kín ren chưa đúng hoặc đầu nối đã bị hư hỏng. Cần xả áp và kiểm tra lần lượt từng yếu tố.

Có thể chỉ nhìn hình để chọn đầu nối khí nén không?

Không nên. Nhiều sản phẩm có hình dáng gần giống nhau nhưng khác cỡ ống, loại ren, kích thước ren hoặc chức năng giảm cỡ. Khi đặt hàng cần cung cấp mã, đường kính ngoài của ống, loại ren và vị trí lắp thực tế.

Chọn đầu nối nhanh khí nén phù hợp tại TDKMART.COM

Mỗi mã đầu nối được thiết kế cho một nhiệm vụ cụ thể: PC và PL kết nối với cổng ren; PU, PG và PV nối các đoạn ống; PE, PY, PEG, PW, PK và PZA phân phối khí; PM dùng để đi ống xuyên vách; SL và SA điều chỉnh lưu lượng; HVFF hỗ trợ đóng mở đường khí.

Việc xác định đúng mã sản phẩm, cỡ ống, loại ren và hướng lắp sẽ giúp hệ thống khí nén gọn hơn, thuận tiện khi bảo trì và hạn chế phát sinh các mối nối trung gian không cần thiết.
