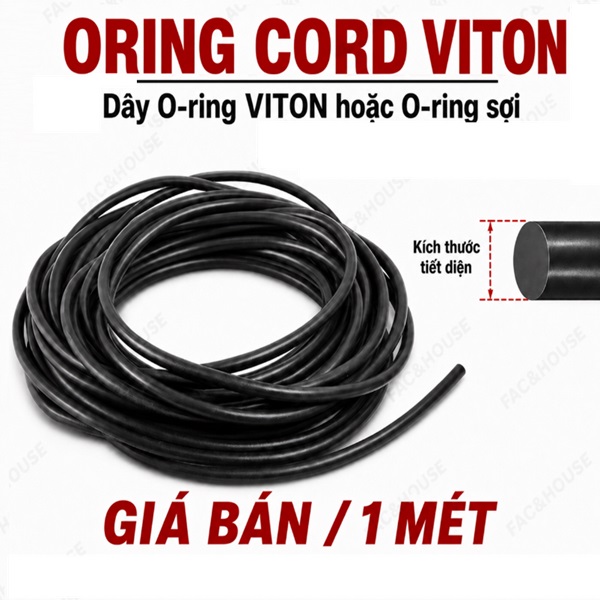

Oring Cord – Dây Gioăng Cao Su Tròn Viton

Dây gioăng Oring Cord Viton/FKM theo tiết diện CS

Oring Cord Viton là dây làm kín bằng vật liệu fluoroelastomer, có mặt cắt tròn và được cung cấp theo từng tiết diện CS. Dây được sử dụng để gia công vòng có đường kính theo yêu cầu khi không có sẵn vòng Viton đúc liền phù hợp.

Viton là tên thương mại thường được sử dụng khi nói đến một số hợp chất FKM. Khi lựa chọn sản phẩm, cần kiểm tra đúng cấp vật liệu và dữ liệu kỹ thuật thay vì chỉ dựa vào tên gọi Viton, màu sắc hoặc nhiệt độ quảng cáo chung.

Danh mục này liên kết trực tiếp tới các sản phẩm Oring Cord Viton từ 1.78 mm đến 30 mm. Để xem đồng thời dây NBR và Viton hoặc tìm hiểu phương pháp tính chiều dài, truy cập danh mục Oring Cord – Dây Gioăng Cao Su Tròn.

Vì sao cần tách riêng danh mục Oring Cord Viton?

Dây Viton/FKM không nên được trộn chung về ý định tìm kiếm với dây NBR. Người tìm Oring Cord Viton thường đã có yêu cầu cụ thể hơn về vật liệu, môi chất hoặc nhiệt độ. Việc tách danh mục giúp:

• Người mua chỉ nhìn thấy đúng sản phẩm Viton theo tiết diện.
• Hạn chế chọn nhầm dây NBR có cùng CS.
• Google hiểu rõ nhóm sản phẩm FKM và các URL con liên quan.
• Mỗi sản phẩm nhận được liên kết từ danh mục mẹ trực tiếp.
• Tạo cấu trúc breadcrumb rõ từ Oring đến Cord và từng tiết diện.

Những dữ liệu phải có trước khi chọn dây Viton

Không nên lựa chọn dây Viton chỉ vì cần “chịu nhiệt cao”. Khả năng sử dụng thực tế còn phụ thuộc môi chất, thời gian tiếp xúc, cấp hợp chất, rãnh và chất lượng mối nối.

Cách xác định CS của Oring Cord Viton

Đọc thông số sản phẩm

Tên sản phẩm Oring Cord Viton 8.4 mm có nghĩa CS danh nghĩa bằng 8.4 mm. Con số này không phải ID, OD hoặc đường kính vòng hoàn chỉnh.

Đo dây chưa sử dụng

Đặt dây ở trạng thái tự do trên mặt phẳng. Dùng thước cặp kẹp nhẹ tiết diện, không ép làm dây biến dạng. Nên đo theo hai hướng vuông góc và tại nhiều vị trí để kiểm tra độ tròn.

Đo mẫu đã qua sử dụng

Dây cũ có thể bị dẹt, phồng, cứng hoặc giảm tiết diện. Vì vậy, kết quả đo chỉ mang tính tham khảo. Cần đối chiếu thêm kích thước rãnh, mã thiết bị hoặc bản vẽ ban đầu.

Không đổi size thập phân

Các CS 2.62 mm, 3.53 mm, 5.34 mm, 8.4 mm hoặc 12.7 mm không nên được làm tròn sang size nguyên. Một thay đổi nhỏ ở CS có thể làm thay đổi mức ép và khả năng nằm trong rãnh.

Chọn Viton theo môi chất thay vì chỉ theo nhiệt độ

Điều kiện nhiệt độ chỉ là một phần của quá trình lựa chọn. Trước tiên cần xác định:

1. Tên chính xác của môi chất.
2. Nồng độ hoặc thành phần hỗn hợp.
3. Nhiệt độ thực tế tại vị trí gioăng.
4. Thời gian tiếp xúc liên tục hoặc gián đoạn.
5. Áp suất và trạng thái chuyển động.
6. Yêu cầu của thiết bị hoặc tài liệu kỹ thuật.

Hai hệ thống có cùng nhiệt độ vẫn có thể cần hợp chất khác nhau nếu môi chất khác nhau. Tương tự, cùng là FKM nhưng các cấp vật liệu không nhất thiết có khả năng tương thích giống nhau.

Gia công vòng từ dây Oring Cord Viton

Quy trình gia công ảnh hưởng trực tiếp đến độ tròn và chất lượng mối nối:

1. Xác định chính xác CS và đường kính vòng cần tạo.
2. Tính chiều dài theo đường tâm của tiết diện dây.
3. Đặt dây ở trạng thái tự do, không kéo căng khi lấy dấu.
4. Cắt hai đầu sạch và vuông bằng dụng cụ phù hợp.
5. Xử lý bề mặt bằng quy trình tương thích với FKM.
6. Giữ hai đầu thẳng tâm trong đồ gá.
7. Để mối nối đóng rắn hoặc lưu hóa đủ thời gian.
8. Kiểm tra bề mặt, chu vi và kích thước vòng trước khi lắp.

Công thức kiểm tra chiều dài lý thuyết

Nếu biết đường kính trong ID:

L0 = π × (ID + CS)

Nếu biết đường kính ngoài OD:

L0 = π × (OD − CS)

Ví dụ, vòng Viton cần có OD 620 mm và dùng dây CS 12 mm:

• Đường kính trung bình Dm = 620 − 12 = 608 mm.
• Chiều dài lý thuyết L0 = 3.1416 × 608 = 1.910,1 mm.

Không nên coi kết quả lý thuyết là kích thước cắt cuối cùng cho mọi phương pháp nối. Quy trình thực tế có thể cần hiệu chỉnh và thử nghiệm.

Điểm cần kiểm tra riêng tại mối nối Viton

• Hai đầu dây có thẳng tâm hay không.
• Mối nối có tạo bậc hoặc phần nhô trên bề mặt không.
• Chất kết dính có tương thích với FKM và môi chất không.
• Vùng nối có bị cứng hơn rõ rệt so với phần dây hay không.
• Vòng có bị xoắn khi đặt phẳng không.
• Mối nối có phải đi qua cạnh sắc trong quá trình lắp không.
• Vị trí nối có chịu kéo giãn tập trung khi lắp hay không.

Không dùng keo cho NBR để mặc định nối dây Viton. Cần sử dụng hệ vật liệu nối và quy trình phù hợp với FKM. Với ứng dụng quan trọng, nên ưu tiên vòng được nối hoặc lưu hóa bởi đơn vị có quy trình kiểm soát.

Trường hợp phù hợp với Oring Cord Viton

• Cần vòng FKM có đường kính lớn.
• Kích thước vòng đúc liền không có sẵn.
• Thiết bị hoặc bản vẽ quy định sử dụng Viton/FKM.
• Điều kiện môi chất đã được kiểm tra phù hợp.
• Vị trí làm kín tĩnh và cho phép sử dụng vòng nối.
• Có thể kiểm soát chính xác CS, chiều dài và mối nối.

Trường hợp cần ưu tiên giải pháp khác

• Vòng làm việc trong chuyển động liên tục nhưng chưa được thẩm định.
• Thiết bị bắt buộc dùng vòng đúc liền.
• Rò rỉ có thể gây nguy hiểm hoặc ô nhiễm sản phẩm.
• Môi chất chưa xác định thành phần.
• Không có dữ liệu xác nhận cấp FKM phù hợp.
• Không thể tránh kéo giãn mạnh tại mối nối khi lắp.
• Không có dụng cụ hoặc quy trình nối ổn định.

Oring Cord Viton khác Oring Cord NBR như thế nào?

Nếu hệ thống sử dụng cao su nitrile, hãy truy cập Oring Cord – Dây Gioăng Cao Su Tròn NBR. Liên kết ngang này chỉ dùng để chuyển đổi đúng vật liệu, không nên dẫn người dùng sang hàng loạt sản phẩm NBR không liên quan.

Phân biệt dây Viton và vòng Viton đúc liền

Dây Oring Cord được chọn theo CS rồi cắt nối thành vòng. Vòng đúc liền được xác định bằng ID × CS và không có mối nối cắt dán. Khi có sẵn vòng đúc đúng size, có thể tham khảo danh mục Oring cao su Viton/FKM.

Không nên chọn dây nối chỉ vì vòng đúc có thời gian cung cấp lâu hơn. Trước hết phải kiểm tra thiết kế có cho phép mối nối hay không.

Bảng sản phẩm Oring Cord Viton theo CS

Mỗi đường dẫn bên dưới tương ứng với một tiết diện riêng:

Những lỗi thường gặp khi đặt Oring Cord Viton

• Chỉ ghi “dây Viton” nhưng không cung cấp CS.
• Nhầm tiết diện dây với đường kính vòng.
• Làm tròn CS thập phân sang size gần nhất.
• Không cung cấp môi chất và nhiệt độ thực tế.
• Chọn Viton chỉ dựa trên màu nâu hoặc màu đen.
• Dùng keo không xác định khả năng tương thích với FKM.
• Tính chiều dài theo chu vi ID mà bỏ qua CS.
• Không kiểm tra vị trí mối nối sau khi lắp.

Câu hỏi thường gặp về Oring Cord Viton

Viton và FKM có phải luôn hoàn toàn giống nhau không?

Viton là tên thương mại thường được dùng cho một số hợp chất FKM. Cần kiểm tra cấp vật liệu cụ thể thay vì chỉ dựa trên tên gọi chung.

Oring Cord Viton có phải lúc nào cũng chịu nhiệt tốt hơn NBR không?

Không nên kết luận chỉ bằng một tiêu chí. Khả năng sử dụng phụ thuộc đồng thời vào môi chất, nhiệt độ, cấp hợp chất và thiết kế làm kín.

Dây Viton 10 mm biểu thị thông số nào?

Thông số 10 mm là tiết diện dây CS, không phải ID hoặc OD của vòng hoàn chỉnh.

Có thể dùng dây Viton cùng size để thay NBR không?

Không mặc định. Cần kiểm tra yêu cầu vật liệu, môi chất, rãnh và phương pháp nối.

Có thể nối dây Viton bằng keo thông thường không?

Không nên. Phải sử dụng hệ kết dính và quy trình được xác nhận phù hợp với FKM.

Vì sao phải tính chiều dài theo đường tâm?

Đường tâm phản ánh chu vi thực của thân dây. Tính trực tiếp theo ID hoặc OD mà không hiệu chỉnh CS sẽ tạo sai số chiều dài.

Khi nào nên dùng vòng Viton đúc liền?

Nên ưu tiên vòng đúc khi có sẵn đúng ID × CS, đúng cấp vật liệu và thiết kế không cho phép mối nối.

Cần cung cấp gì để tra cứu dây Viton?

Cần có CS, chiều dài hoặc đường kính vòng, môi chất, nhiệt độ, áp suất, trạng thái chuyển động và thông tin rãnh.

Chọn đúng Oring Cord Viton theo điều kiện thực tế

Quy trình lựa chọn nên bắt đầu từ môi chất và yêu cầu vật liệu, sau đó mới xác định CS, đường kính vòng, chiều dài cắt và phương pháp nối. Không nên bắt đầu bằng màu sắc hoặc một kích thước ước lượng từ mẫu cũ.

Để xem lại toàn bộ nguyên tắc phân biệt vòng đúc liền, dây NBR và dây Viton, truy cập danh mục mẹ Oring Cord.
