Xi lanh khí nén vuông SC100

Xi lanh khí nén SC100 là thiết bị truyền động sử dụng khí nén để tạo ra chuyển động tịnh tiến, được thiết kế theo tiêu chuẩn công nghiệp với đường kính piston 100mm. Sản phẩm có khả năng biến đổi năng lượng khí nén thành lực cơ học mạnh mẽ, giúp máy móc hoạt động nhanh, chính xác và ổn định trong các dây chuyền tự động hóa.
Ưu điểm nổi bật của xi lanh khí nén SC100
Lực đẩy lớn nhờ đường kính piston 100mm, đáp ứng tải nặng
Vận hành êm ái, ổn định, ít rung lắc khi làm việc liên tục
Thân xi lanh hợp kim nhôm cao cấp, chống ăn mòn và oxy hóa
Ty piston mạ Chrome cứng, hạn chế mài mòn, tăng độ bền
Gioăng, phớt làm kín chất lượng cao, giảm rò rỉ khí
Thiết kế tiêu chuẩn, dễ lắp đặt và thay thế
Thông số kỹ thuật xi lanh khí nén SC100
Thông số    Giá trị
Model    SC100
Đường kính piston (Bore)    100mm
Loại xi lanh    Tác động kép (Double Acting)
Áp suất làm việc    0.1 – 1.0 MPa
Áp suất tối đa    1.2 MPa
Nhiệt độ làm việc    -20°C đến 80°C
Hành trình tiêu chuẩn    50 – 500mm (tùy chọn)
Vật liệu thân    Hợp kim nhôm
Vật liệu ty    Thép mạ Chrome cứng
Kiểu lắp đặt    Chân đế, mặt bích, ren tiêu chuẩn
Ứng dụng thực tế của xi lanh khí nén SC100
Xi lanh khí nén SC100 được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Máy ép thủy lực khí nén, máy dập kim loại
Máy đóng gói, chiết rót, đóng thùng tự động
Dây chuyền lắp ráp linh kiện điện tử
Hệ thống nâng – hạ, kẹp – đẩy trong cơ khí
Máy chế biến gỗ, máy gia công kim loại
Các hệ thống robot và tự động hóa công nghiệp
Lợi ích khi mua xi lanh khí nén SC100 tại website của chúng tôi
Hàng đảm bảo chất lượng
Giá cạnh tranh, chiết khấu tốt cho đơn hàng số lượng lớn
Kho hàng sẵn có, giao nhanh toàn quốc
Đội ngũ kỹ thuật tư vấn chuyên sâu, hỗ trợ tận tình
Bảo hành rõ ràng, hỗ trợ đổi trả nhanh chóng
Hỗ trợ kỹ thuật lâu dài sau bán hàng

BẢNG THÔNG SỐ MODEL SC100:

CÁC MÃ HÀNG XILANH KHÍ NÉN VUÔNG SC 100CẤP BỞI TDKMART.COM NHƯ SAU:

* Loại xi lanh khí nén không có từ tính ( không có nam châm từ):

SC100X25 : Xilanh khí nén SC100X25

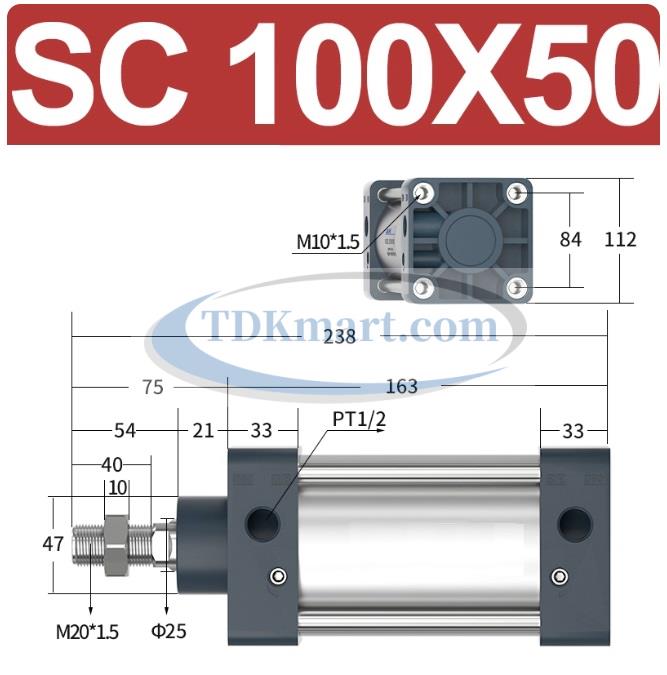

SC100X50 : Xilanh khí nén SC100X50

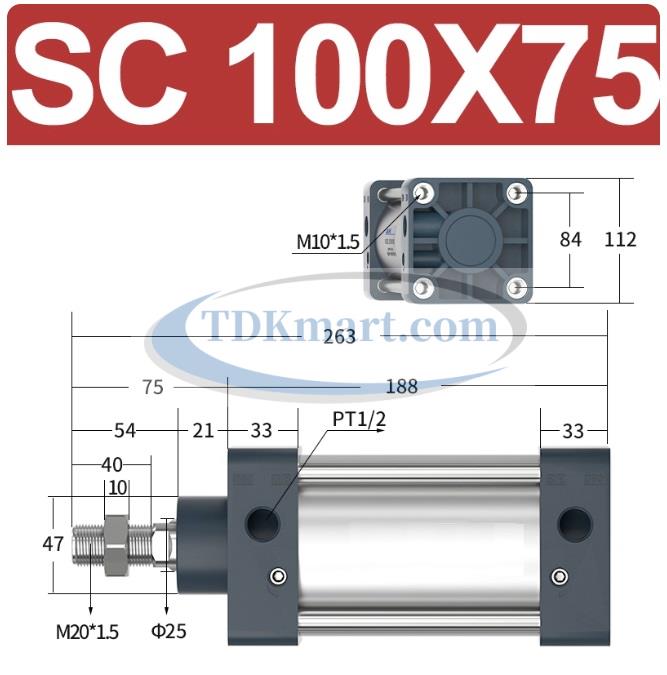

SC100X75 : Xilanh khí nén SC100X75

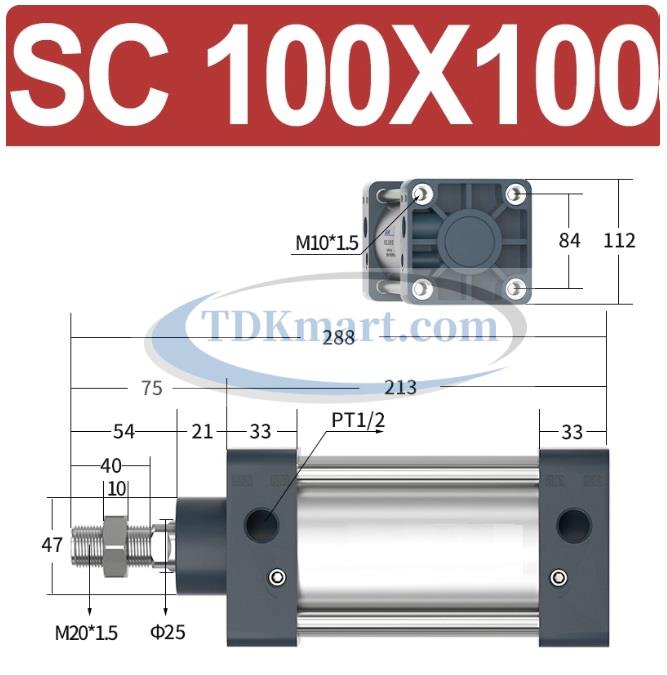

SC100X100 : Xilanh khí nén SC100X100
SC100X125 : Xilanh khí nén SC100X125
SC100X150 : Xilanh khí nén SC100X150

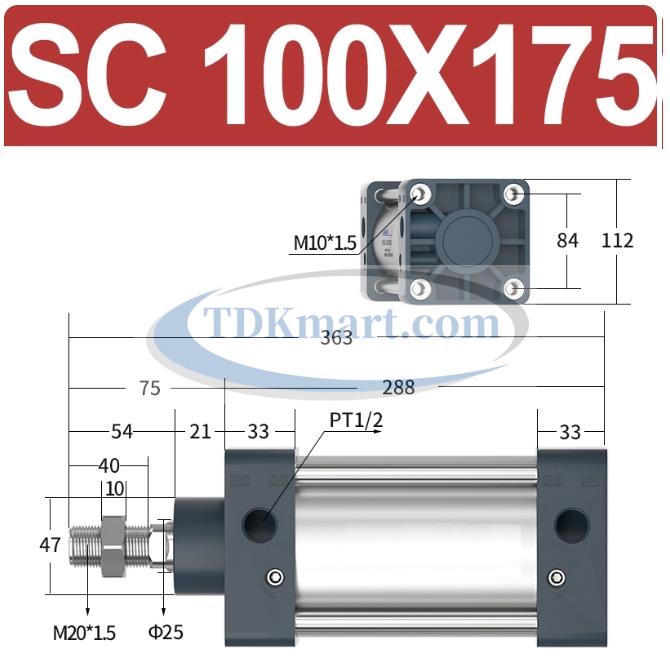

SC100X175 : Xilanh khí nén SC100X175
SC100X200 : Xilanh khí nén SC100X200
SC100X250 : Xilanh khí nén SC100X250

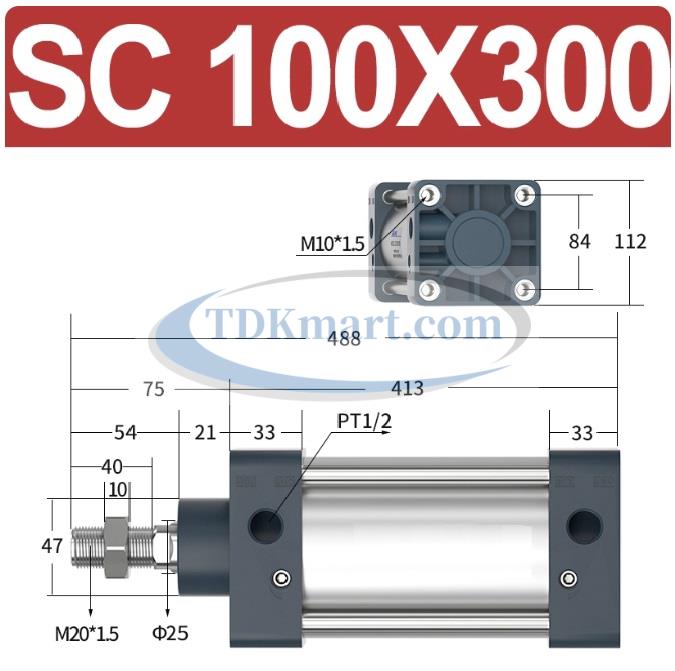

SC100X300 : Xilanh khí nén SC100X300

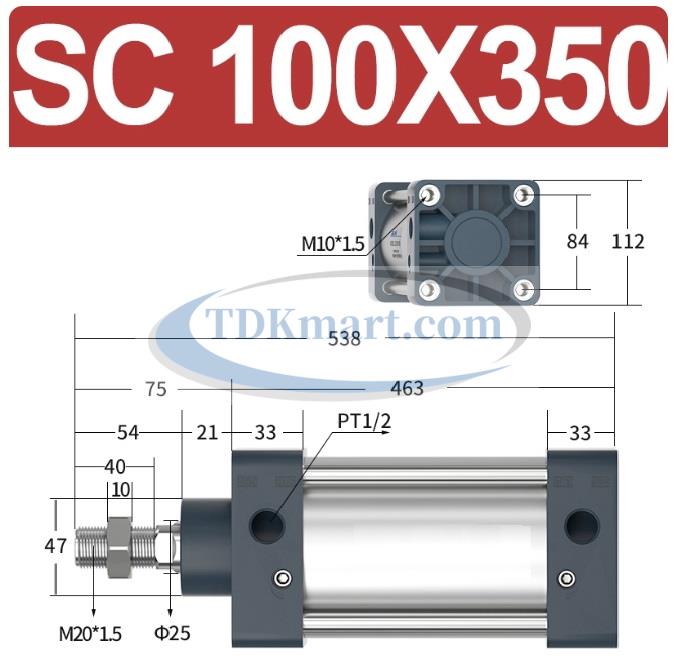

SC100X350 : Xilanh khí nén SC100X350

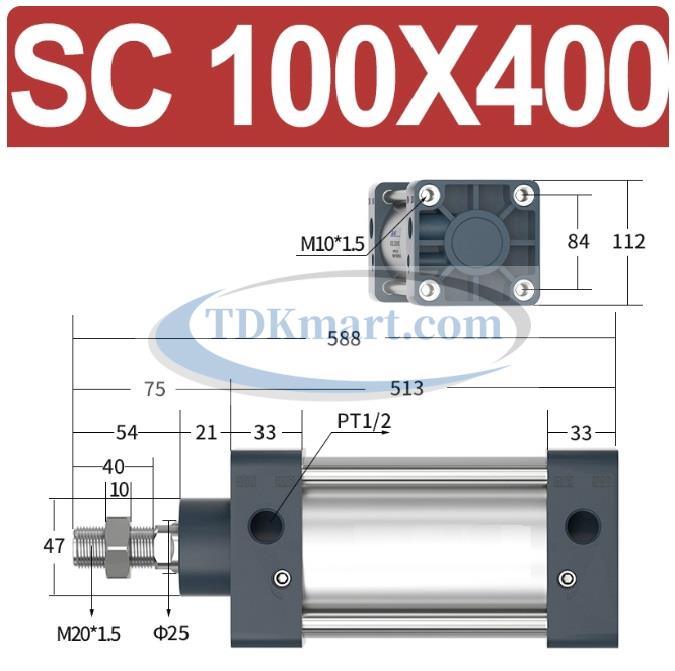

SC100X400 : Xilanh khí nén SC100X400
SC100X450 : Xilanh khí nén SC100X450

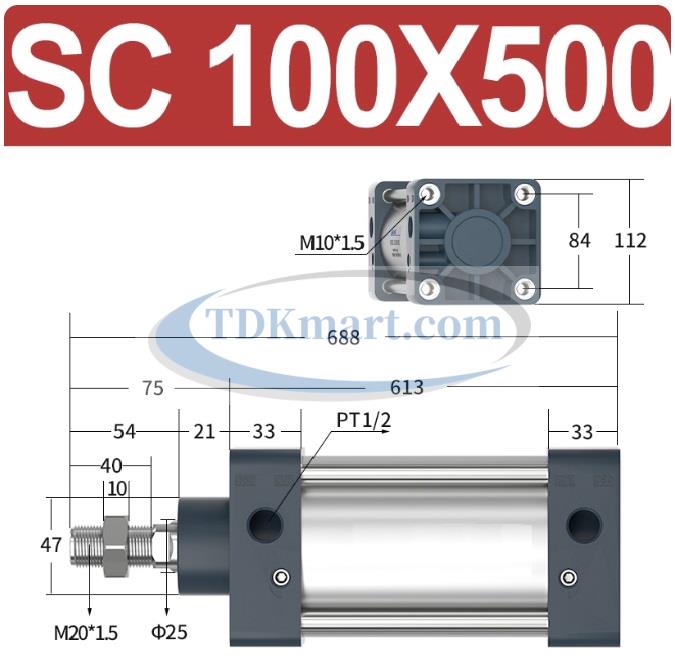

SC100X500 : Xilanh khí nén SC100X500

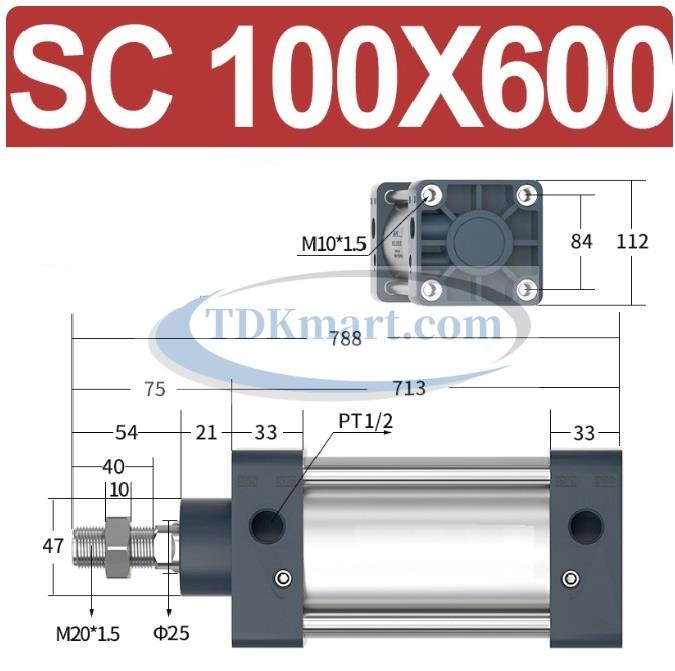

SC100X600 : Xilanh khí nén SC100X600

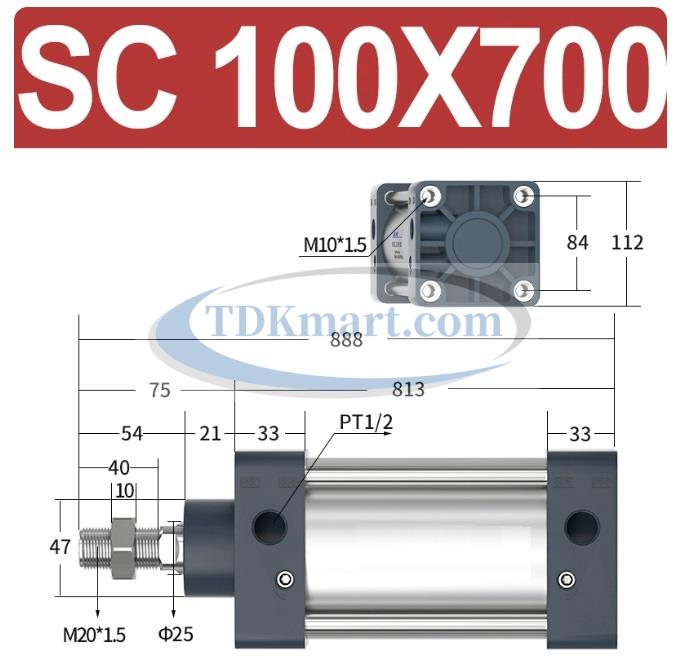

SC100X700 : Xilanh khí nén SC100X700
SC100X800 : Xilanh khí nén SC100X800

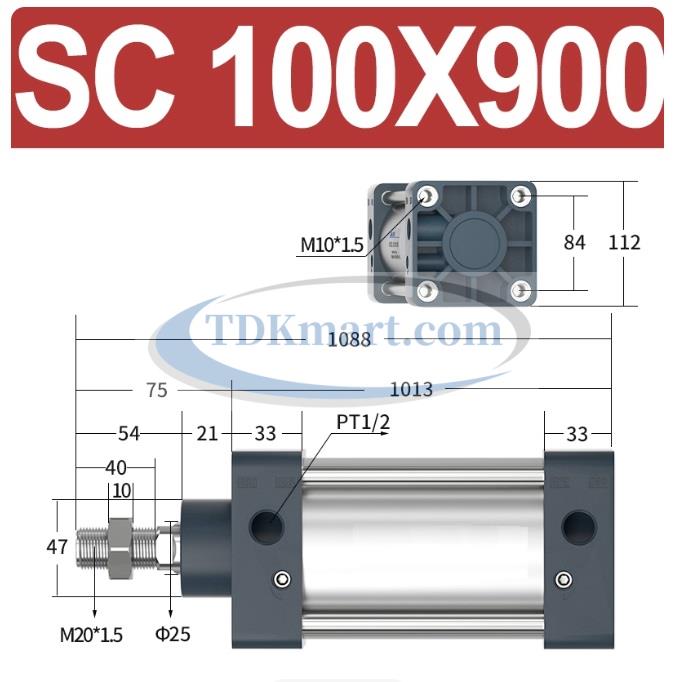

SC100X900 : Xilanh khí nén SC100X900

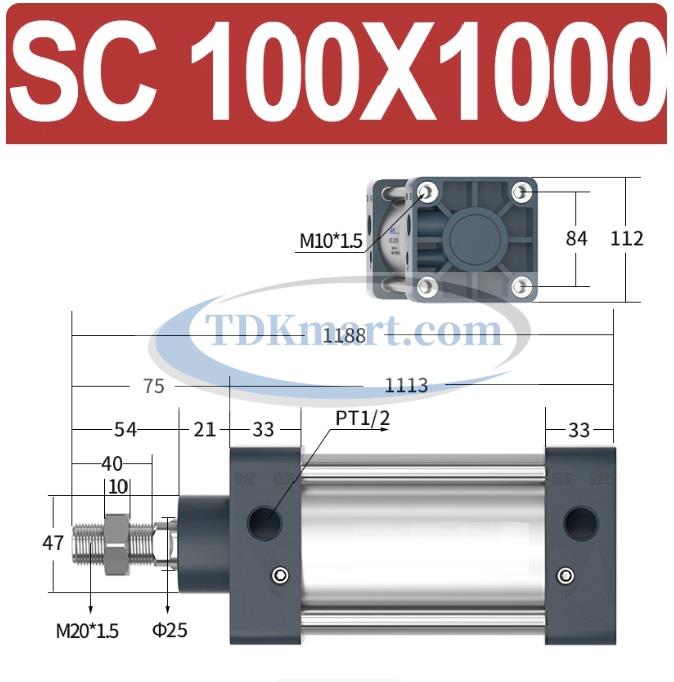

SC100X1000 : Xilanh khí nén SC100X1000

* Loại xi lanh khí nén có từ tính ( có gắn nam châm từ):

SC100X50-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X50-S

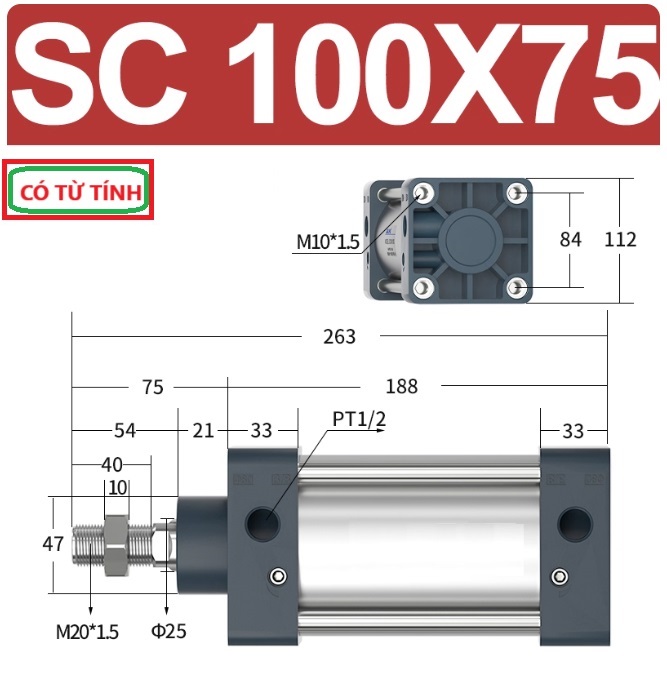

SC100X75-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X75-S

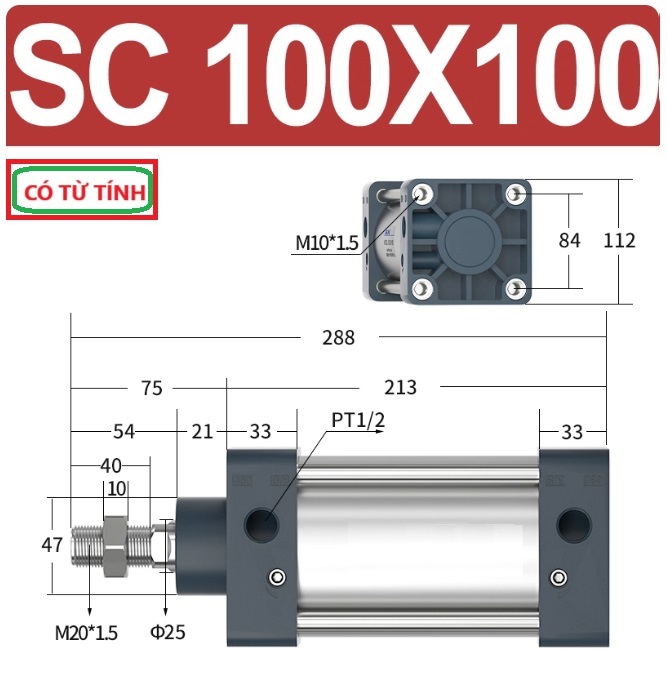

SC100X100-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X100-S

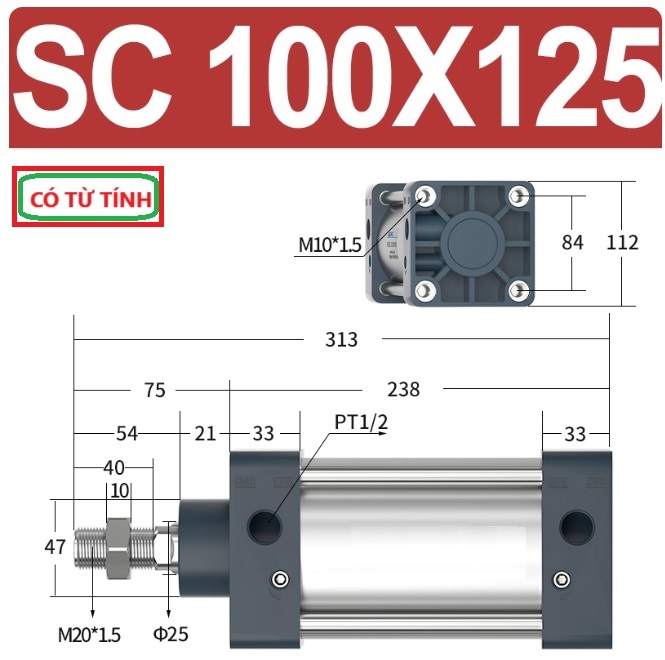

SC100X125-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X125-S
SC100X150-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X150-S

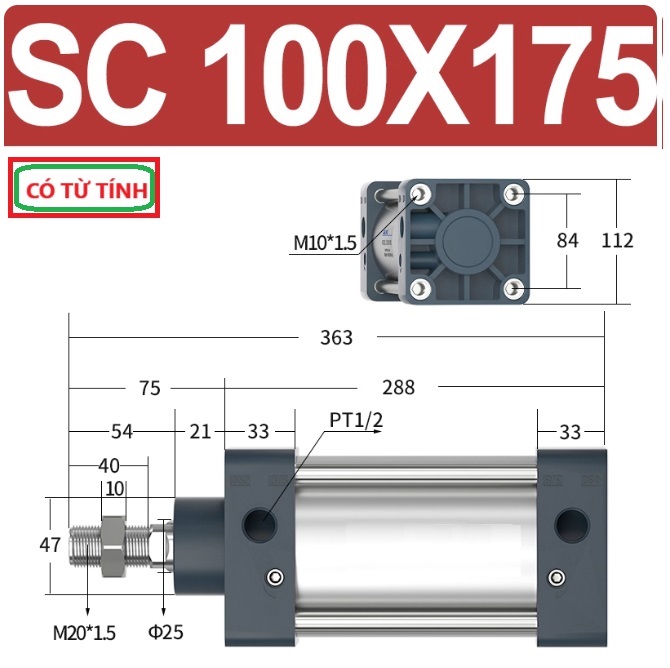

SC100X175-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X175-S

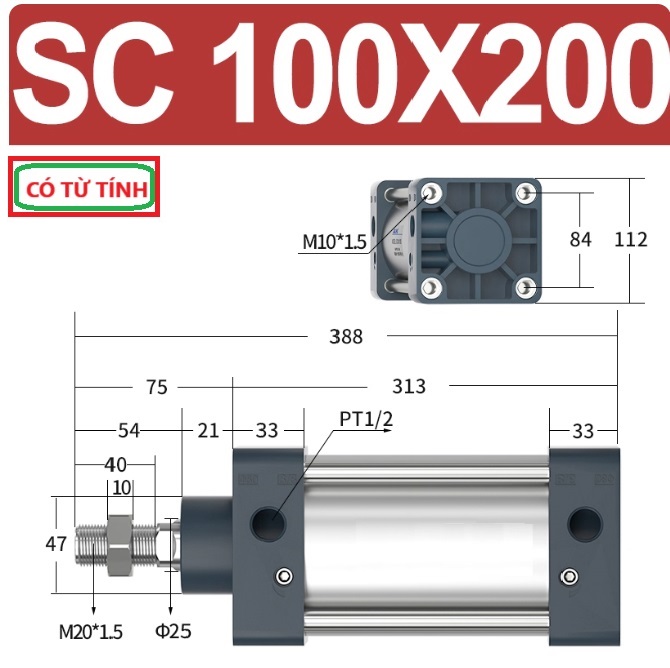

SC100X200-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X200-S

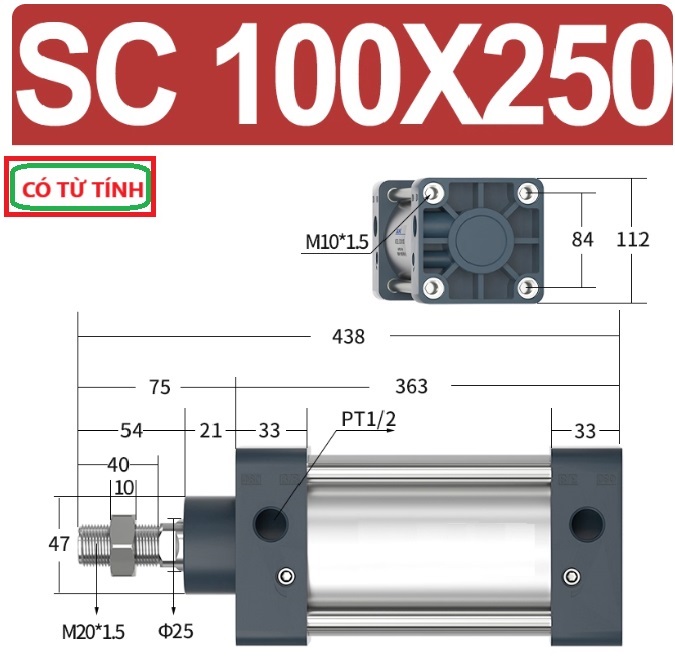

SC100X250-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X250-S

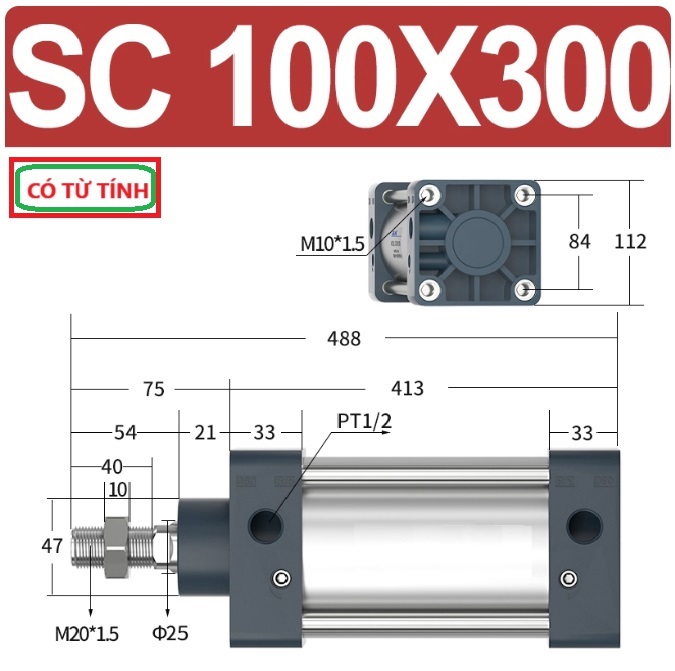

SC100X300-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X300-S

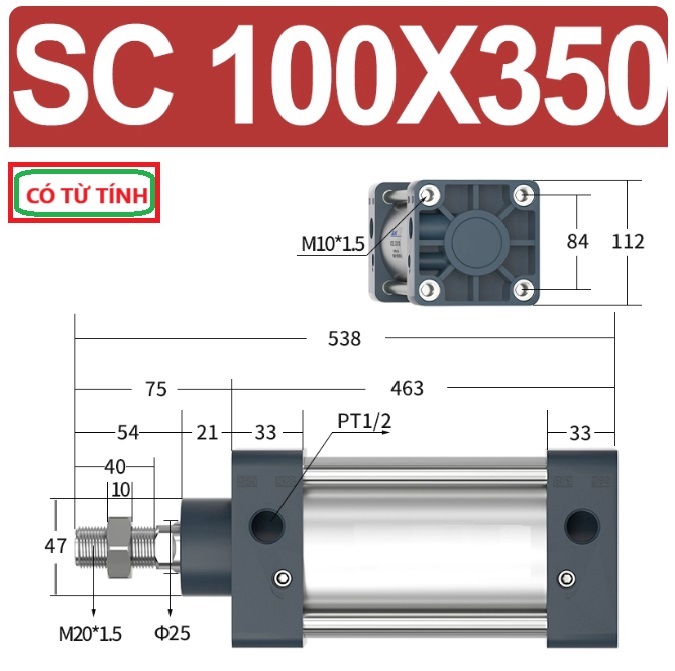

SC100X350-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X350-S

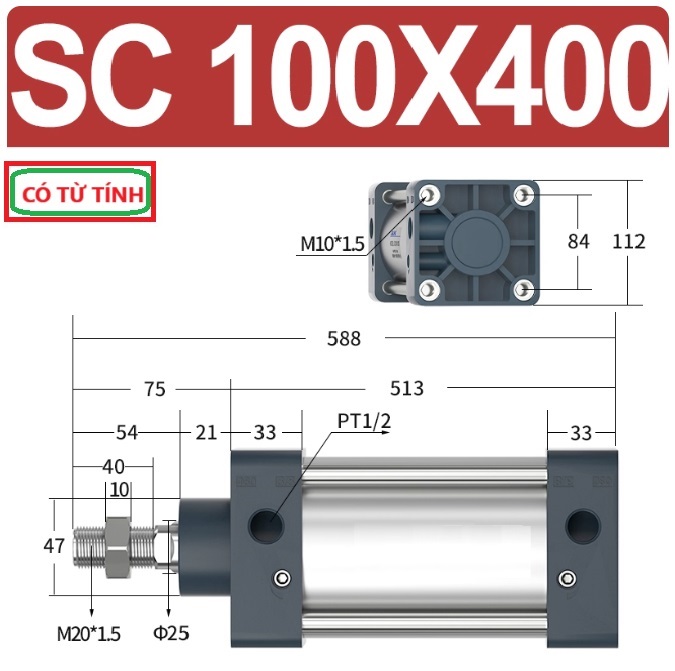

SC100X400-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X400-S

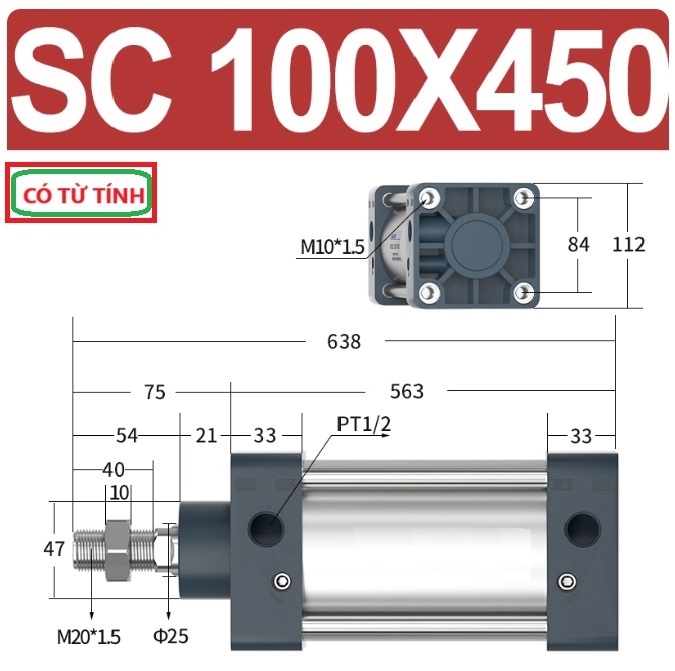

SC100X450-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X450-S
SC100X500-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X500-S

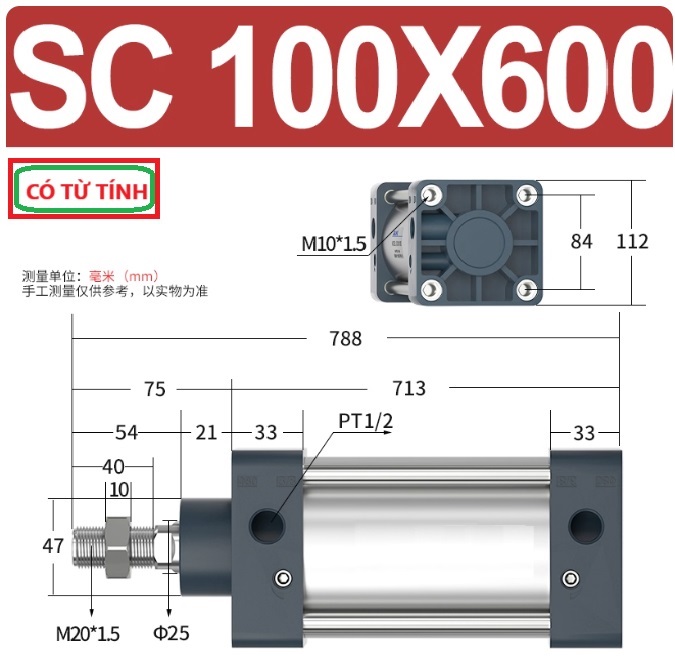

SC100X600-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X600-S

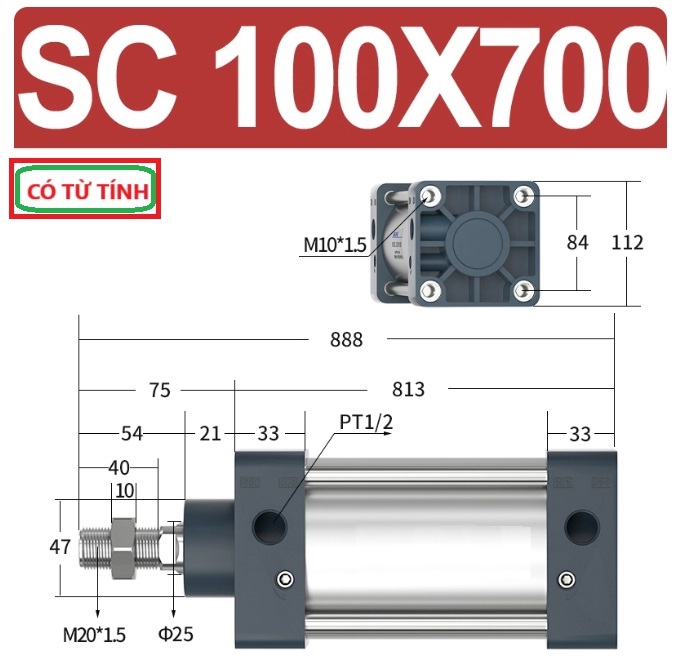

SC100X700-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X700-S

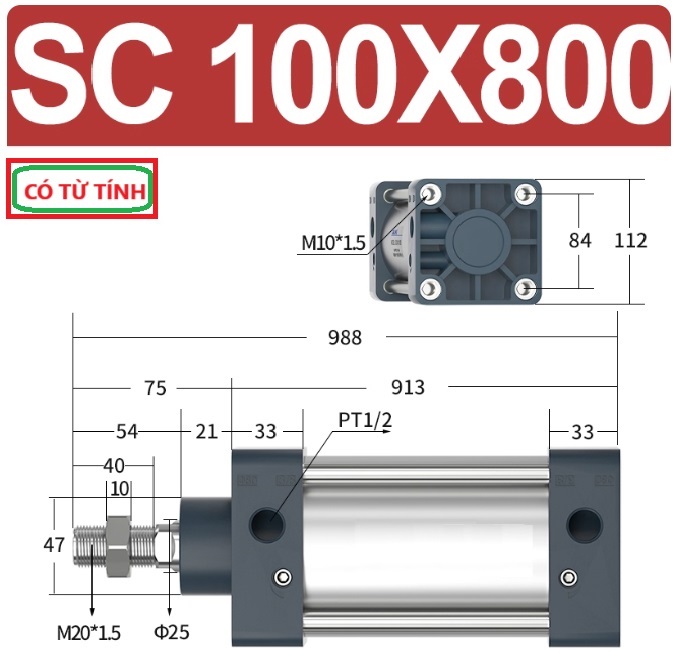

SC100X800-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X800-S

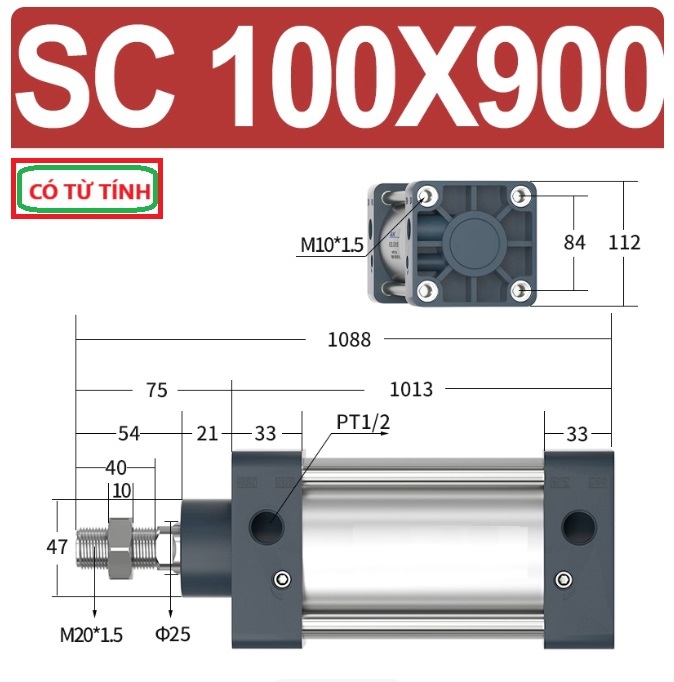

SC100X900-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X900-S

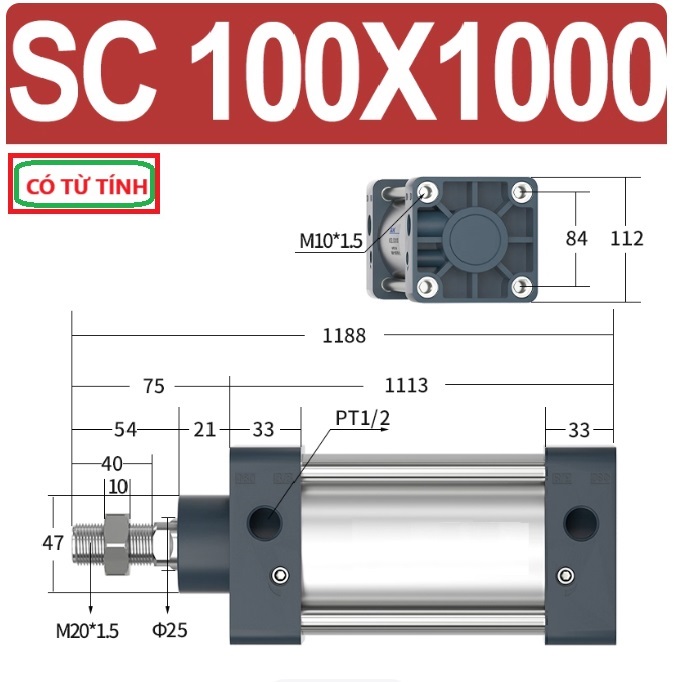

SC100X1000-S    :Xilanh khí nén có từ  tính ( nam châm) SC100X1000-S

SO SÁNH XI LANH KHÔNG CÓ TỪ TÍNH VÀ XI LANH CÓ TỪ TÍNH KHÁC NHAU NHƯ THẾ NÀO?

Xi lanh SC có từ tính được gắn vòng nam châm bên trong piston nên có thể sử dụng cảm biến từ để nhận biết vị trí piston (ra/vào). Loại này phù hợp cho các hệ thống tự động hóa, có PLC, HMI, cần tín hiệu phản hồi chính xác. Giá thành thường cao hơn một chút.
Xi lanh SC không có từ tính không được gắn nam châm trong piston nên không dùng được cảm biến từ. Muốn xác định hành trình phải dùng công tắc hành trình cơ hoặc cữ chặn ngoài. Loại này phù hợp cho máy cơ đơn giản, không cần tín hiệu phản hồi, ưu điểm là giá rẻ và kết cấu đơn giản.
👉 Kết luận: Cần gắn cảm biến → chọn SC có từ tính; không cần cảm biến → SC không từ là đủ.

VÀ SAU ĐÂY LÀ HÌNH CÁC MODEL SC32 THAM KHẢO:

------------------------------------------------------------

The SC100 pneumatic cylinder is a linear motion actuator that uses compressed air to generate mechanical force. Designed with a 100mm bore diameter, it converts air energy into powerful and precise linear movement, ensuring stable and efficient performance in industrial automation systems.
✅ Key Advantages of SC100 Pneumatic Cylinder
High thrust force with 100mm bore for heavy-duty applications
Smooth and stable operation with minimal vibration
High-quality aluminum alloy body with excellent corrosion resistance
Hard chrome plated piston rod to reduce wear and extend lifespan
High-performance sealing system to minimize air leakage
Standardized design for easy installation and maintenance
✅ Technical Specifications
Specification    Value
Model    SC100
Bore Diameter    100mm
Type    Double Acting
Working Pressure    0.1 – 1.0 MPa
Max Pressure    1.2 MPa
Working Temperature    -20°C to 80°C
Standard Stroke    50 – 500mm (customizable)
Body Material    Aluminum Alloy
Piston Rod Material    Hard Chrome Plated Steel
Mounting Type    Foot, Flange, Standard Thread
✅ Applications
The SC100 pneumatic cylinder is widely used in:
Pressing and stamping machines
Packaging and filling systems
Automated assembly lines
Lifting and pushing mechanisms
Woodworking and metal processing machines
Industrial robots and automation systems
